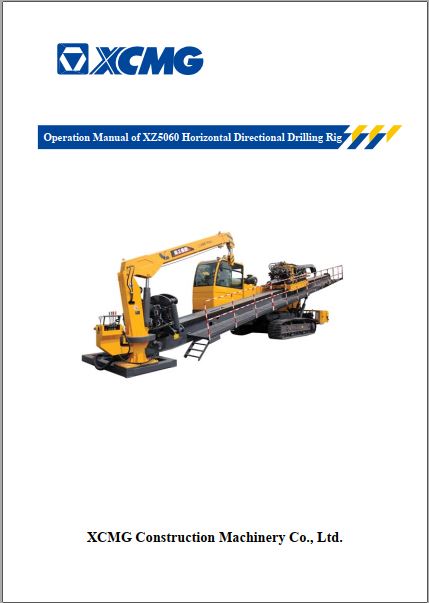

Manual de Operação Perfuratriz Direcional Horizontal XCMG XZ5060

Especificações

O Manual do Operador XCMG XZ5060 é o documento técnico em PDF, com 117 páginas em inglês, que traz as instruções de operação, os planos de lubrificação e os intervalos de manutenção da máquina.

Destaques deste material

• Sete capítulos com numeração de página por seção e sumário completo, incluindo capítulo dedicado a tubos, ferramentas de perfuração, conexões e ferramentas auxiliares
• Capítulo 5 traz cinco blocos de diagnóstico em tabela — morsas, cabeçote de força, sistema hidráulico, motor e sistema elétrico — com falha, causa provável e solução
• Tabela de sinais de segurança com cerca de 25 pictogramas descritos individualmente (esmagamento, enrolamento no cabeçote de força, jato de alta pressão, choque elétrico, EPIs obrigatórios)

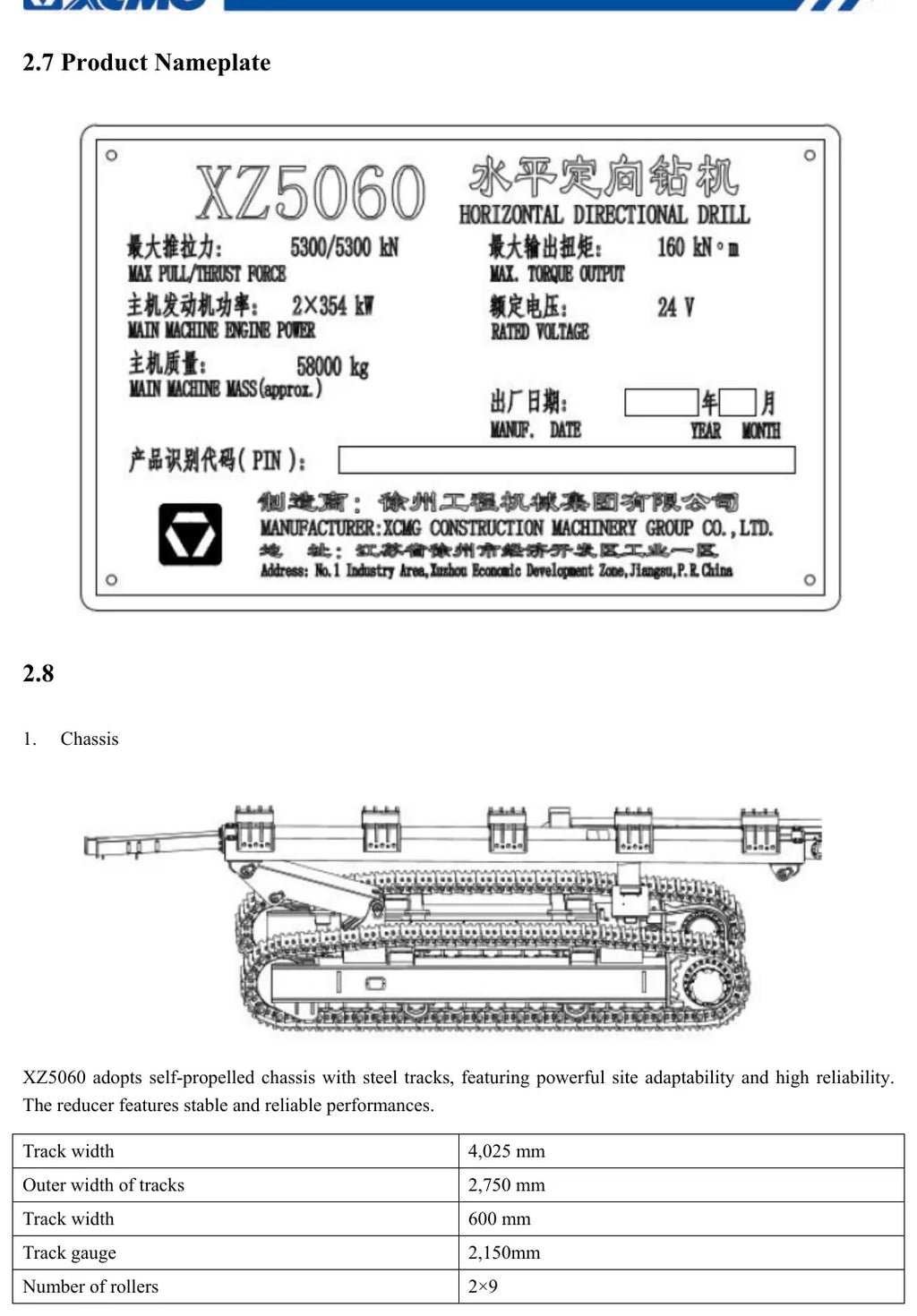

• Medidas reais do trem de rodagem: largura sobre esteiras 4.025 mm, largura externa das esteiras 2.750 mm e bitola de 2.150 mm; combustível 1.800 L e óleo hidráulico 1.600 L
• Limites operacionais publicados: torque não deve exceder 45.000 N·m para tubo de 127, e alargadores de 400 mm a 2.000 mm de diâmetro
• Procedimentos específicos de máquina de dois motores: sincronizar rotações para equilibrar potência e manter marcha lenta por mais de 5 min antes da parada
• Normas técnicas citadas para a operação: GB 50424-2007, GB 20904-2007 e API RP 7G

O que este documento cobre

• Capítulo 1 — Segurança
• Descrição dos sinais de segurança
• Classificação de substâncias perigosas enterradas
• Capítulo 2 — Informações do produto
• Dimensões gerais
• Especificações técnicas principais
• Tubo de perfuração
• Ferramenta de perfuração
• Capítulo 3 — Instruções de operação
• Orientação e mudança de direção da broca
• Operação de alargamento (back-reaming)
• Capítulo 4 — Lubrificação e manutenção
• Capítulo 5 — Falhas comuns e diagnóstico
• Capítulo 6 — Transporte, armazenagem e proteção

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• XZ5060 — perfuratriz direcional horizontal XCMG
• Máquina com dois motores, guindaste embarcado, cabine elevável e controle por PLC com GPS
• Manual remete a documentos anexos separados para motor e guindaste embarcado

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

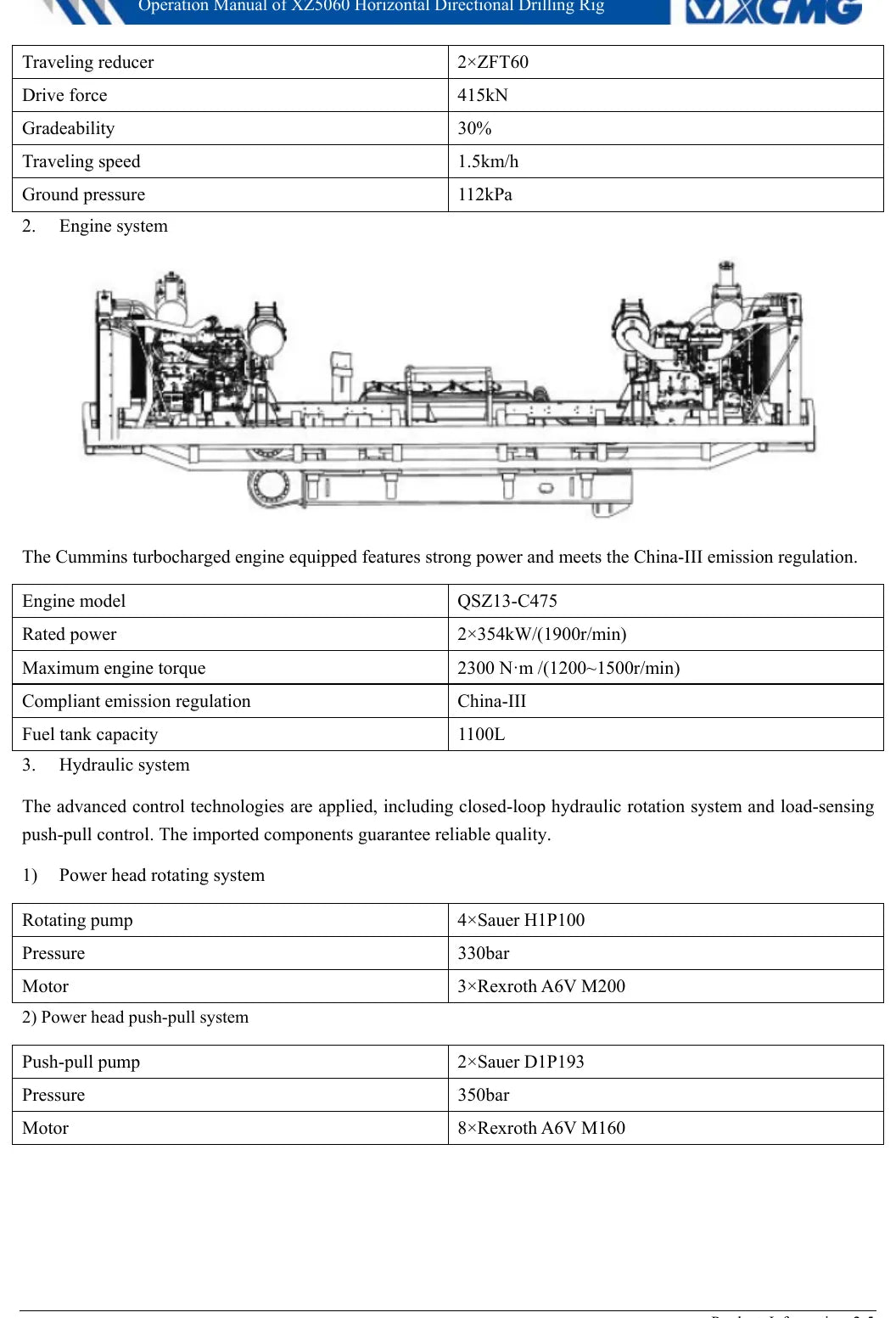

• XCMG XZ5060 — 2 motores Cummins QSZ13-C475, 2 × 354 kW a 1.900 rpm
• Força máxima de empuxo/tração de 5.300 kN e torque rotativo máximo de 160.000 N·m
• Peso operacional de aproximadamente 59 t
• Tubos de perfuração φ140 e φ168; travessias de até cerca de 2.000 m e alargamento até φ1.600 mm
• Sistema hidráulico de circuito fechado com load sensing e controle eletro-hidráulico proporcional

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Ficha técnica completa e capacidades de fluido em um só lugar
• Plano de lubrificação e intervalos de manutenção do fabricante
• Controles, instrumentos e procedimentos de operação explicados
• 117 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas pesadas, mecânicos de campo, frotistas e departamentos de manutenção que precisam de especificação verificada antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em inglês. São 117 páginas em PDF pesquisável, com busca por palavra-chave.

Tem procedimento de desmontagem?
Este é um manual do operador e de manutenção: traz operação, dados técnicos, lubrificação, capacidades e a rotina de manutenção. Para reparo em bancada, o documento indicado é o manual de serviço do mesmo modelo.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
