Catálogo de Peças Guindaste Liebherr LTM 1050-1

Especificações

O Catálogo de Peças Liebherr LTM 1050-1 / LTM 1050 1-002 é o documento técnico em PDF, com 1258 páginas em inglês, que traz as vistas explodidas conjunto por conjunto, com a lista de itens e as quantidades de cada montagem.

Destaques deste material

• Índice mestre logo no início com cerca de 90 grupos principais, cada um remetendo à página exata onde a prancha começa
• Vista explodida ilustrada em praticamente todos os grupos, com tabela Pos./Quantidade/Descrição logo abaixo
• Motorização documentada: motor diesel D926 TI de 230 kW, pré-montado com câmbio power shift e bomba hidráulica de deslocamento variável de 140 cm³/rot
• Rodagem especificada como pneus 16.00 R25 e roda completa 16.00/80 R 25
• Grupos de lastro adicional de 2,4 t e 3,2 t, além de lastreamento hidráulico e montagem de contrapeso
• Fixadores identificados por norma e classe (ISO 4014/4017, classes 8.8 e 10.9), de M6 a M24

Grupos e sistemas cobertos

• Instalação do radiador
• Instalação do motor diesel
• Eixo dianteiro

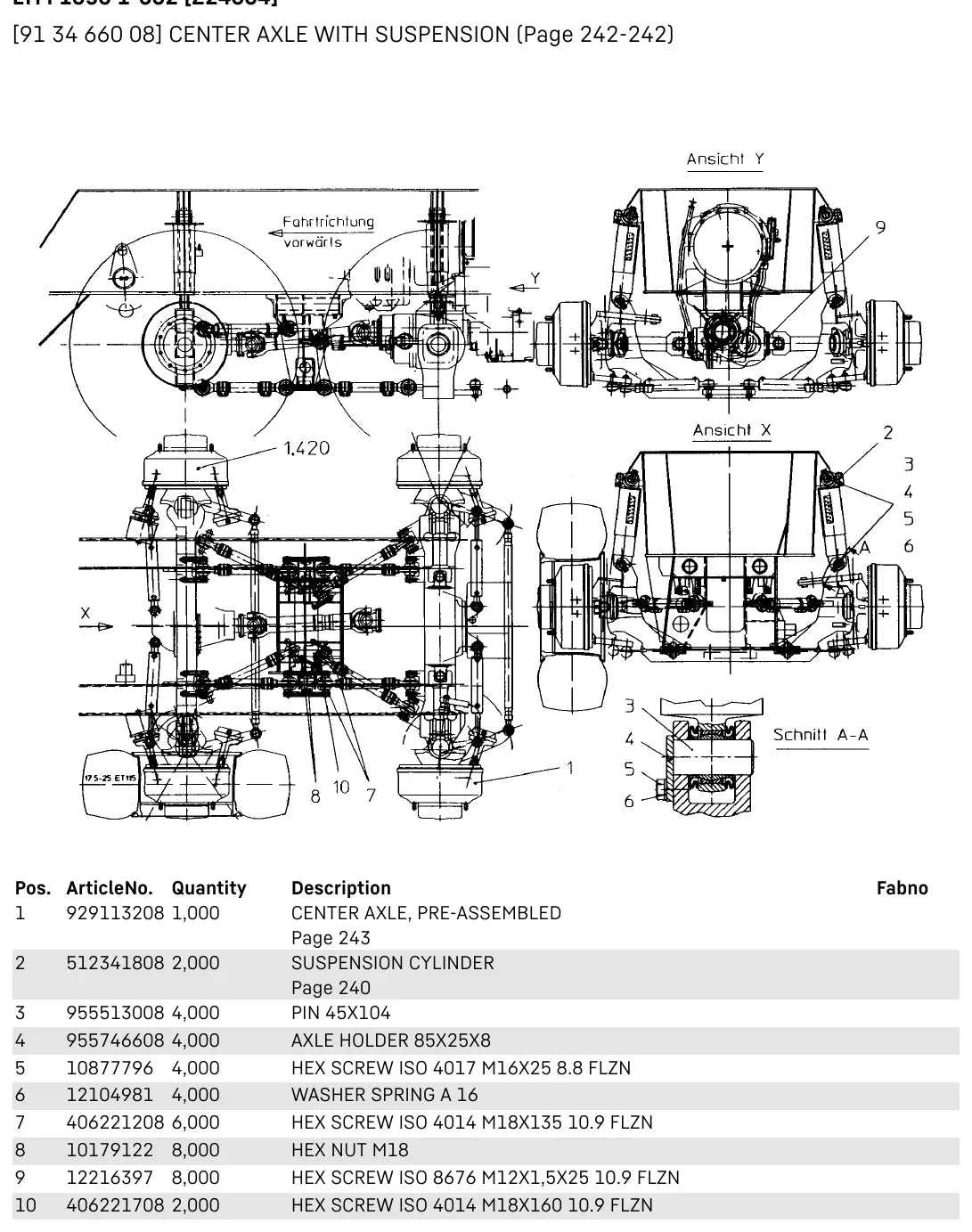

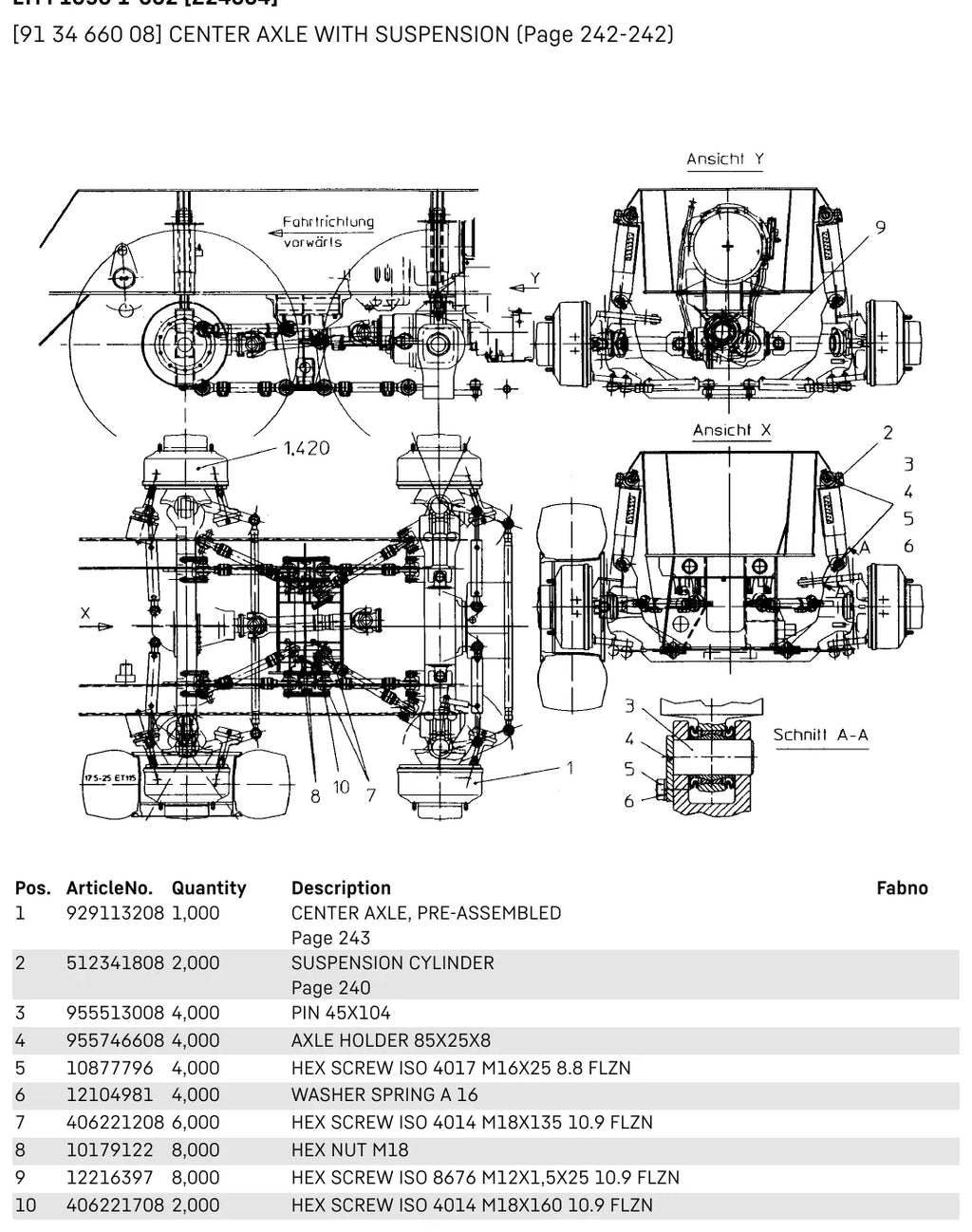

• Eixo central com suspensão
• Eixo traseiro com suspensão
• Mecanismo de direção
• Hidráulica da direção
• Cabine do operador completa
• Lança telescópica completa
• Guincho de elevação
• Mecanismo de giro
• Jib duplo dobrável completo
• Sistema de ar comprimido

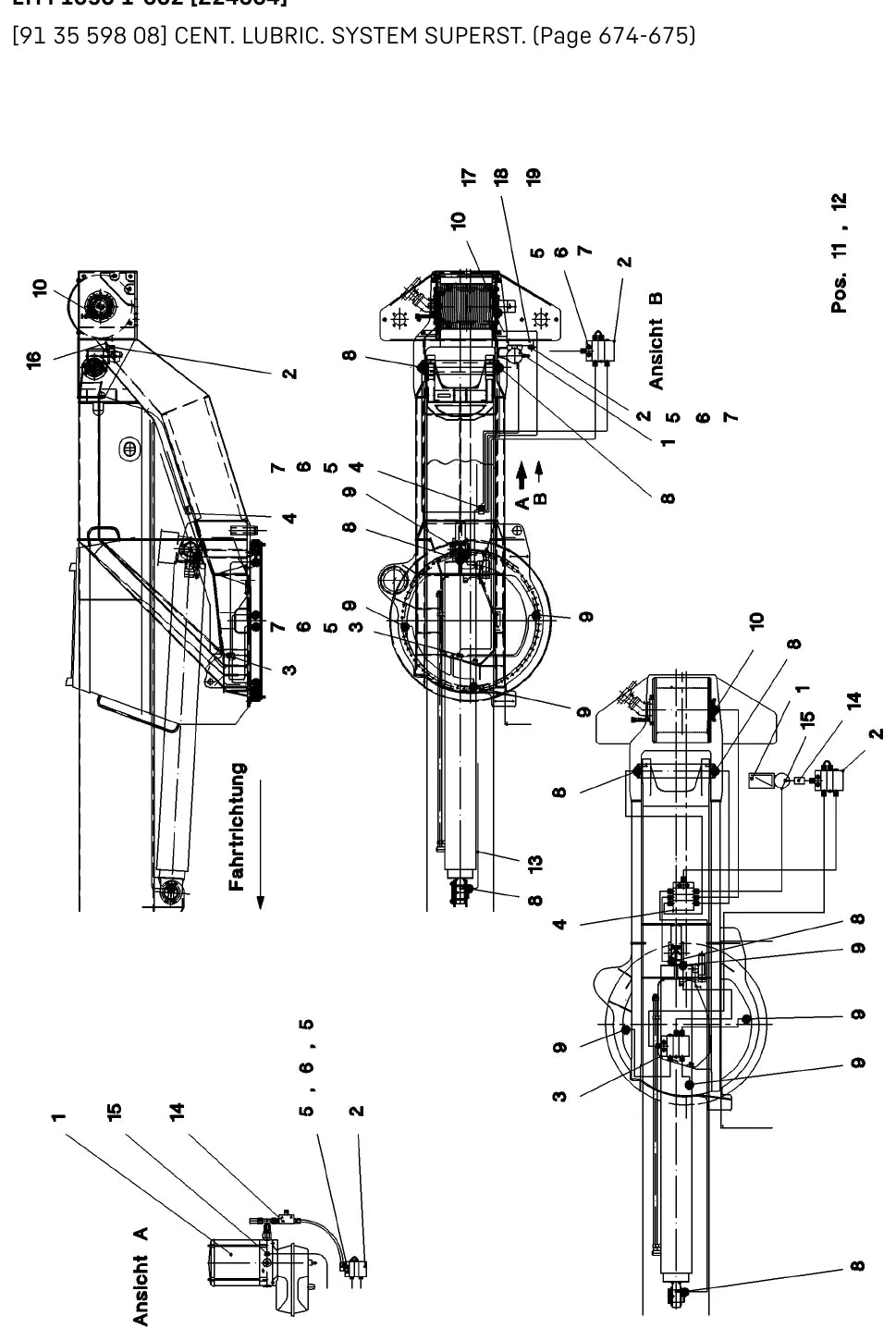

• Lubrificação central da superestrutura

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• LTM 1050 1-002 — máquina de fábrica Z24004
• Grupo de equipamento especial LI 1010-11
• Opcionais integrados: freio eletromagnético Telma, jib duplo dobrável, moitões e iluminação padrão França

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Liebherr LTM 1050-1 (LTM 1050/1) — guindaste all terrain de 50 t, chassi de 3 eixos, tração 4x6 e direção em todas as rodas
• Lança telescópica de 10,5 a 40 m; jib simples de 9,6 m ou jib duplo dobrável de até 16 m a 0°, 15° ou 30°
• Motor Liebherr D 926 TI-E, 6 cilindros, 230 kW (312 cv) a 2.100 rpm
• Transmissão ZF automática de 6 marchas com conversor de torque e suspensão hidropneumática Niveaumatik
• Sistema de segurança de carga LICCON; unidades fabricadas em torno de 1996 a 2004

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Cada conjunto em vista explodida, com a posição exata de cada item
• Referência correta na hora de pedir a peça, sem chute pelo balcão
• Variantes e opcionais separados no próprio catálogo
• 1258 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para oficinas de máquinas pesadas, mecânicos de campo, frotistas e departamentos de manutenção que precisam de especificação verificada antes de abrir o equipamento.

Perguntas frequentes

Em que idioma está o documento?
Em inglês. São 1258 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Sim. É um catálogo de peças: cada prancha traz a vista explodida e, ao lado, a tabela com referência, descrição e quantidade. Para o passo a passo de reparo, o documento indicado é o manual de serviço do mesmo modelo.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
