Descrição

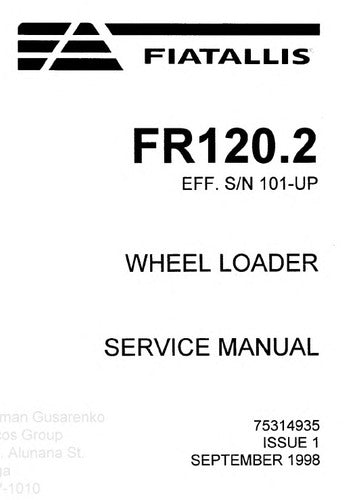

Manual de Operação e Serviço Carregadeira de Rodas FiatAllis FR120.2 — documentação técnica em PDF com 252 páginas em Inglês. Procedimentos verificados e diagramas detalhados. Ferramenta de bancada para mecânicos que executam manutenção corretiva e preventiva.
O que torna este manual útil: Manual de Operação e Serviço da carregadeira de rodas FR120.2, com dados de operação, manutenção e especificações técnicas do motor FIATGEOTECH (GRAZIANO). Documento pronto para impressão ou consulta digital. Este manual de serviço FiatAllis FR120.2 reúne os procedimentos de reparo em um único arquivo PDF.
Por Que Mecânicos Usam Este Manual FiatAllis FR120.2
- ✅ Reduz erros de procedimento em reparos críticos
- ✅ Padroniza serviços entre membros da equipe técnica
- ✅ 252 páginas organizadas por sistema da máquina
- ✅ Procedimentos passo a passo com identificação de etapas
- ✅ Documento profissional pronto para uso em bancada
- ✅ Acesso vitalício e reentrega gratuita
- ✅ Pagamento seguro e entrega digital imediata
Especificações do Manual FiatAllis FR120.2
- Marca: FiatAllis
- Modelo: FR120.2
- Tipo: Carregadeira de Rodas
- Páginas: 252
- Tamanho: 23 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: FIATGEOTECH (GRAZIANO)
O Que o Manual FiatAllis FR120.2 Cobre
Operação e manutenção: instruções de operação, manutenção preventiva e especificações gerais da máquina.

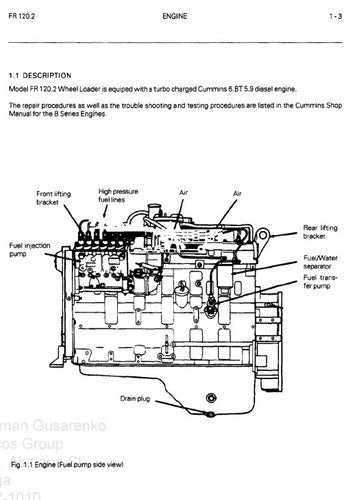

Motor e transmissão: dados do motor FIATGEOTECH (GRAZIANO), conversor de torque e transmissão power-shift.
Hidráulica e direção: sistema hidráulico, direção e cilindros de trabalho.

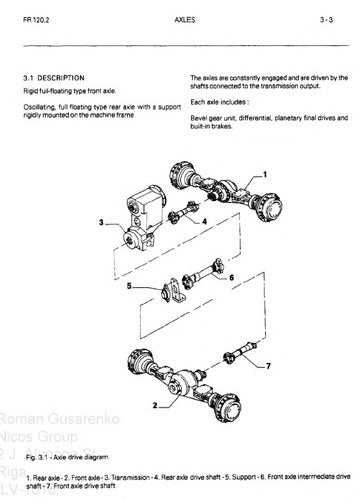

Eixos, freios e elétrico: eixos, freios a disco em banho de óleo e sistema elétrico.
Especificações Técnicas no Manual FiatAllis FR120.2
Alguns valores técnicos cobertos pelo documento:
- Motor FIATGEOTECH (GRAZIANO): curso 120 mm, cilindrada 5.880 cm³, potência 130 CV / 95 kW (DIN 6270) e 145 HP (SAE J1349), torque máximo 556 Nm (409,77 lb.ft) a 1.500 rpm, rotação governada 2.200 rpm, marcha lenta 900 rpm, razão de compressão 18,5:1, ordem de injeção 1-5-3-6-2-4
- Folga de válvulas (motor frio): admissão 0,25 mm, escapamento 0,51 mm; pressão de abertura dos injetores 245 bar; ponto de injeção 20° antes do PMS
- Conversor e transmissão: relação de multiplicação do conversor de torque 2,87:1; transmissão power-shift com 4 marchas à frente e 4 à ré
- Sistema hidráulico: vazão prioritária 88,1 l/min a 185 kgf/cm², vazão principal 138,7 l/min a 200 kgf/cm²; cilindros de direção 80 x 440 mm
- Cilindros e tempos de ciclo: cilindros de elevação 125 x 849 mm, de basculamento 110 x 560 mm; elevação da lança 6,8 s, abaixamento 2,1 s, descarga da caçamba 1,1 s
- Sistema elétrico: tensão 24 V, bateria 142 Ah, alternador 45 A; relação dos eixos 1:21.097
Profissionais que Usam o Manual FiatAllis FR120.2
Pensado para gerentes de manutenção, supervisores de oficina e mecânicos sêniores que precisam de procedimentos de fábrica para reparos críticos. Com o manual de serviço FiatAllis FR120.2, o mecânico localiza ajustes e torques sem depender de fontes dispersas.
Manual de Serviço vs Catálogo de Peças FiatAllis FR120.2
Este manual de serviço do FiatAllis FR120.2 é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o CATÁLOGO DE PEÇAS FIATALLIS - FR120.2 - (1998-1999) - CARREGADEIRA.
Dúvidas Comuns — Manual FiatAllis FR120.2
Cobre todas as variantes do FiatAllis FR120.2?
Cobre as variantes especificadas conforme a documentação oficial. Em caso de dúvida sobre seu modelo específico, fale conosco antes da compra para evitar incompatibilidade.
O envio é digital ou físico?
Envio digital instantâneo. Você escolhe entre receber por e-mail ou WhatsApp logo após confirmar o pagamento.
O manual FiatAllis FR120.2 traz os dados do motor?
Sim. O manual FiatAllis FR120.2 traz especificações do motor FIATGEOTECH (GRAZIANO), como torque máximo de 556 Nm a 1.500 rpm, folga de válvulas (admissão 0,25 mm / escapamento 0,51 mm) e pressão de abertura dos injetores de 245 bar.
Garantia, Suporte e Reentrega do Manual FiatAllis FR120.2
Tudo o que está incluso na sua compra do manual FiatAllis FR120.2:
- 📋 PDF completo conforme arquivo original do fabricante
- ⚡ Envio digital imediato após pagamento aprovado
- ♾️ Acesso permanente sem prazo de expiração
- 🔄 Reenvio sem custo sempre que solicitado
- 💬 Suporte por WhatsApp e e-mail
- 🔒 Compra segura via plataforma com certificado
