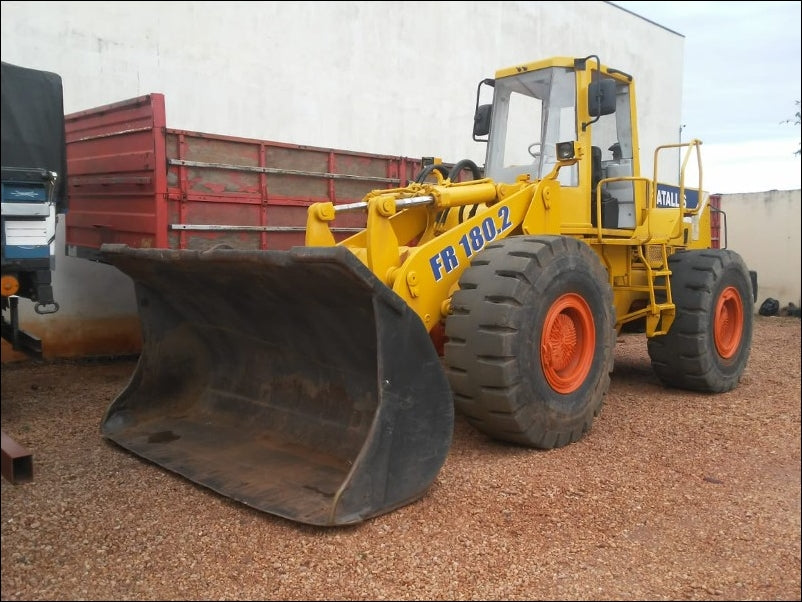

Manual de Serviço Carregadeira de Rodas FiatAllis FR 180.2 — publicação técnica oficial em formato PDF com 220 páginas em inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Referência oficial: 75314937, Issue 1, publicado em maio de 1998. Cobre a Carregadeira de Rodas FiatAllis FR 180.2 a partir do número de série 160 (EFF. S/N 160-UP), equipada com motor turbodiesel Cummins 6.CT 8.3. A transmissão documentada é a Clark 32000 Powershift, modelos R e HR, com referência de serviço 75128661. O manual inclui diagramas do conjunto motor-transmissão, esquemas de conexões elétricas e hidráulicas da transmissão com 19 componentes identificados, vista em corte da transmissão, diagrama explodido do sistema de eixos e diagrama dimensional completo da máquina. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FR 180.2
- Tipo: Carregadeira de Rodas (Wheel Loader)
- Páginas: 220
- Tamanho: 22 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 75314937 — Issue 1
- Série: EFF. S/N 160-UP
- Motor: Cummins 6.CT 8.3 Turbodiesel
- Transmissão: Clark 32000 Powershift
- Publicação: Maio de 1998
Procedimentos e Sistemas Cobertos
Motor (Capítulo 1): Descrição do motor Cummins 6.CT 8.3 e seus componentes, remoção e instalação do conjunto motor, procedimentos de elevação com hoist e balanceamento de carga, fixação ao housing da transmissão, remoção dos parafusos de montagem.
Transmissão (Capítulo 2): Descrição da transmissão Clark 32000 Powershift, remoção e instalação, conexões elétricas de controle, verificação do nível de óleo, mangueiras hidráulicas de controle de válvulas, fixação e remoção dos suportes de transmissão.
Eixos (Capítulo 3): Descrição dos eixos dianteiro (rígido full-floating) e traseiro (oscilante, full floating, dois suportes fixos ao chassi), transmissão de potência pelos eixos de acionamento, conjunto de unidade cônica, diferencial, redução final planetária e freios integrados.
Sistema Hidráulico e Elétrico: Diagramas de conexões elétricas e de controle da transmissão, linhas de combustível de alta pressão, separador água/combustível, bomba de transferência de combustível, mangueiras de radiador hidráulico.
Especificações Gerais (Seção A): Dimensões da máquina, ângulos de trabalho, raios de giro, capacidades e tolerâncias de fábrica.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor: Cummins 6.CT 8.3 turbodiesel — bomba de injeção de alta pressão, separador água/combustível integrado e bomba de transferência de combustível
- Transmissão Clark 32000 Powershift (R & HR) — ref. de serviço 75128661
- Série de aplicação: EFF. S/N 160-UP (a partir do número de série 160)
- Comprimento total da máquina: 7.410 mm (24'4")
- Altura máxima com caçamba levantada (pino): 5.380 mm (17'8")
- Ângulo de basculamento da caçamba: 55°
- Raio de giro externo: 5.820 mm (19'1") / Entre-eixos: 3.100 mm (10'2")
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas FiatAllis e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual identifica o motor e a transmissão da FiatAllis FR 180.2?
Sim. A FR 180.2 utiliza motor turbodiesel Cummins 6.CT 8.3 e transmissão Clark 32000 Powershift. O manual referencia o Cummins Shop Manual for C Series Engines (ref. 75128388) e o Clark Manual para transmissão (ref. 75128661) para os procedimentos detalhados de reparo de cada conjunto.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
