O Manual de Oficina Mercedes-Benz smart fortwo cabrio (W453) reúne 6 versões do smart de terceira geração (W453), com até 358 procedimentos de reparo de fábrica, em português, e até 1.968 páginas. As versões de 51 kW, 52 kW, 65 kW, 66 kW e 80 kW usam motor M 281 a gasolina, e o fortwo cabrio EQ tem motor elétrico. O câmbio é o manual de 6 marchas (700.4), e algumas versões também listam os câmbios 700.121, 700.122 e 700.123.
Versões disponíveis (6)
- smart fortwo cabrio 65 kW — chassi 453.453 · motor M 281 · Cabriolet · 358 procedimentos · 1.968 páginas
- smart fortwo cabrio 66 kW — chassi 453.444 · motor M 281 · Cabriolet · 356 procedimentos · 1.964 páginas
- smart fortwo cabrio 80 kW — chassi 453.462 · motor M 281 · Cabriolet · 355 procedimentos · 1.966 páginas
- smart fortwo cabrio 51 kW — chassi 453.443 · motor M 281 · Cabriolet · 341 procedimentos · 1.914 páginas
- smart fortwo cabrio 52 kW — chassi 453.442 · motor M 281 · Cabriolet · 341 procedimentos · 1.914 páginas
- smart fortwo cabrio EQ (elétrico) — chassi 453.491 · motor elétrico · Cabriolet · 92 procedimentos · 1.192 páginas
Cada versão tem o manual dela, e o código do chassi mostra qual é a sua: 453.453 corresponde ao fortwo cabrio 65 kW, 453.462 ao de 80 kW e 453.491 ao fortwo cabrio EQ elétrico. O código está no documento do carro. Se ficar em dúvida, mande o chassi pelo WhatsApp.
Destaques deste manual
- 6 versões: chassis 453.443, 453.442, 453.453, 453.444, 453.462 e 453.491.
- Motor M 281 a gasolina e motor elétrico no EQ.
- Câmbio manual de 6 marchas (700.4).
- Até 358 procedimentos de reparo e até 1.968 páginas.
- Até 174 valores de torque.
- Diagrama elétrico com até 62 sistemas.
O que este manual cobre

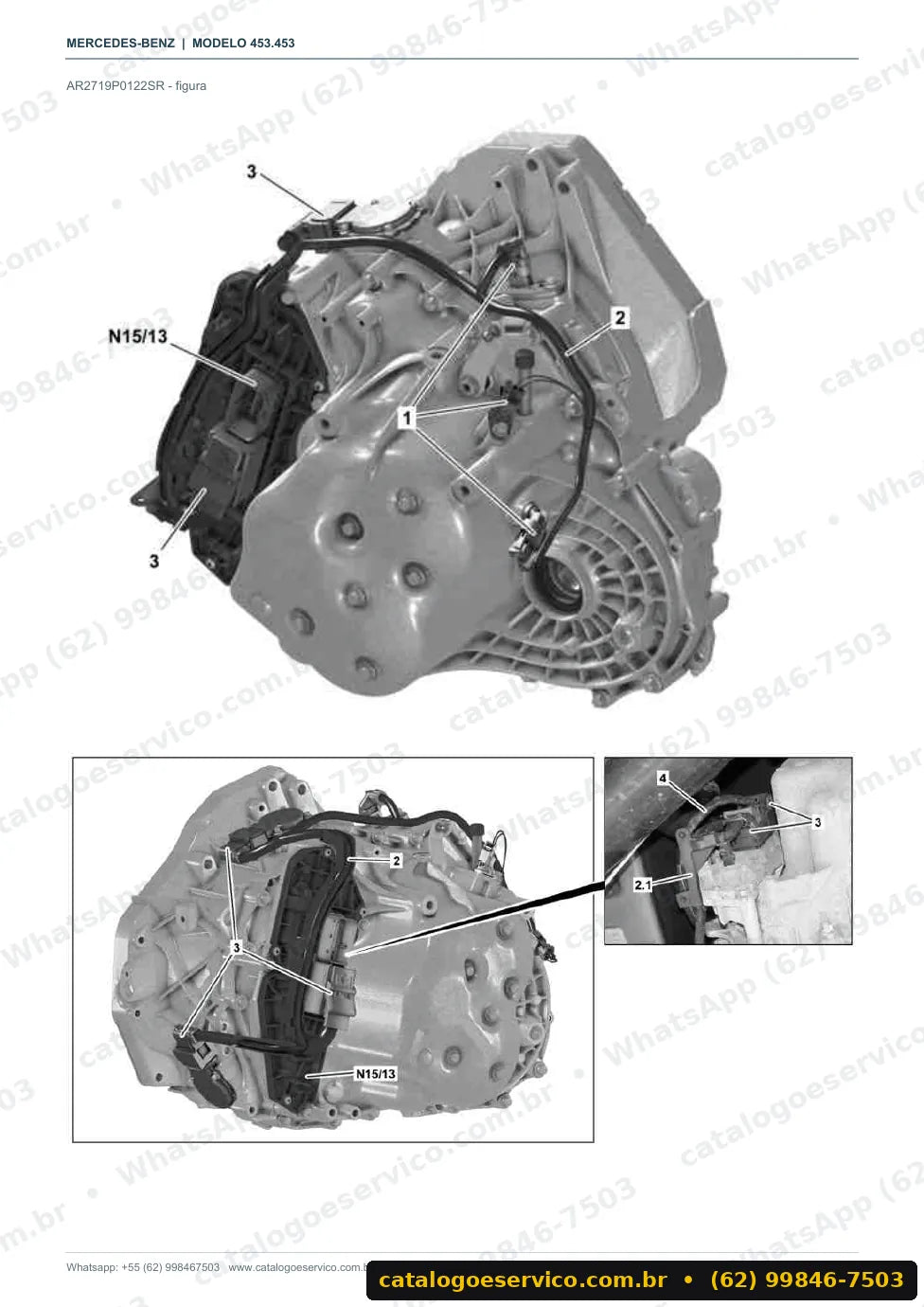

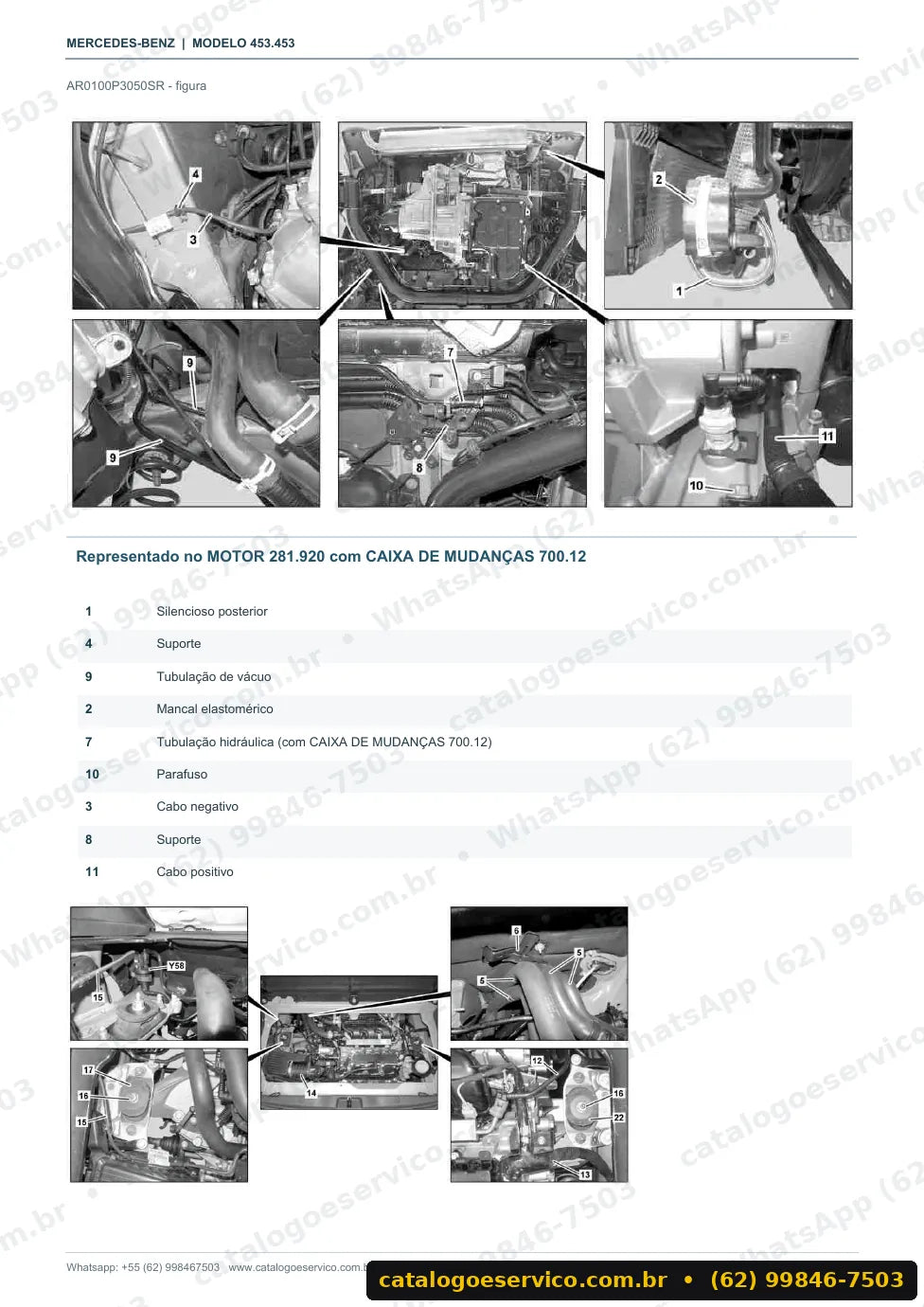

No smart fortwo cabrio o manual traz a troca do trilho guia da distribuição de corrente, das velas de ignição e da bomba d'água, além da remoção do conjunto pós-resfriador. Na transmissão, descreve a troca da embreagem e do seu posicionador, a desmontagem da caixa de mudanças e a troca do óleo do câmbio. Inclui também a remoção da capota dobrável, a troca da dobradiça da porta dianteira e serviços de funilaria, como a substituição da longarina dianteira superior.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 25 — Embreagem
- Grupo 29 — Instalação dos pedais
- Grupo 40 — Rodas, alinhamento
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 61 — Estrutura inferior
- Grupo 64 — Parede traseira e traseira
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão smart fortwo cabrio 65 kW):
- Parafuso da capa da biela na biela: 25 Nm (BA03.10-P-1001-01K)
- Parafuso da bobina de ignição no cabeçote: 10 Nm (BA15.12-P-1003-01G)
Diagrama elétrico do smart fortwo cabrio (W453)
Incluso no manual, o diagrama elétrico do smart fortwo cabrio (W453) cobre até 62 sistemas. Os circuitos incluem injeção de gasolina e ignição ME, direção elétrica, teto variável e capota, travamento central, chamada de emergência e climatização automática. O esquema ajuda a localizar fusíveis e relés, medir sinais e testar a comunicação entre os módulos de comando. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 62 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes e smart que faz reparos de capota e de funilaria estrutural. O dono que cuida do próprio carro encontra trabalhos como a troca das velas de ignição e o escoamento e reabastecimento do óleo do câmbio.
Perguntas frequentes
O manual está em português?
Sim. Textos, sequências de trabalho e verificações estão em português.
Como escolho a versão?
Pelo código do chassi: 453.443 é o fortwo cabrio 51 kW, 453.444 é o de 66 kW e 453.491 é o fortwo cabrio EQ elétrico.
Vem com esquemas elétricos?
Sim. O diagrama elétrico cobre até 62 sistemas, como injeção de gasolina e ignição ME e direção elétrica.
Há opção só com a parte elétrica?
Sim. A variante “Somente diagramas elétricos” traz apenas os esquemas elétricos.
O manual cobre a capota do cabrio?
Sim. Traz a remoção e instalação da capota dobrável e da junta da caixa do teto da capota.
