O Manual de Oficina do smart forfour (W453) reúne 5 versões da terceira geração do modelo, com até 381 procedimentos de reparo de fábrica, em português, ao longo de até 1.970 páginas. As versões a gasolina usam motor M 281 e câmbio manual de 6 marchas (700.4), e a linha inclui o smart forfour EQ elétrico. Todas são hatch de 4 portas, com até 188 valores de torque indicados pela fábrica.
Versões disponíveis (5)
- smart forfour 66 kW — chassi 453.044 · motor M 281 · Hatch 4 portas · 381 procedimentos · 1.970 páginas
- smart forfour BRABUS — chassi 453.062 · motor M 281 · Hatch 4 portas · 380 procedimentos · 1.959 páginas
- smart forfour 45 kW — chassi 453.041 · motor M 281 · Hatch 4 portas · 366 procedimentos · 1.925 páginas
- smart forfour 52 kW — chassi 453.043 · motor M 281 · Hatch 4 portas · 366 procedimentos · 1.925 páginas
- smart forfour EQ (elétrico) — chassi 453.091 · Hatch 4 portas · 100 procedimentos · 1.250 páginas
Cada versão tem o próprio manual, e o código do chassi indica qual é a sua. Por exemplo, 453.044 corresponde ao smart forfour 66 kW, 453.062 ao smart forfour BRABUS e 453.091 ao smart forfour EQ (elétrico). Se ficar em dúvida, chame no WhatsApp antes de escolher.
Destaques deste manual
- 5 versões: 45 kW, 52 kW, 66 kW, BRABUS e EQ (elétrico).
- Motor M 281 a gasolina nas versões a combustão.
- Câmbio manual de 6 marchas (700.4).
- Até 381 procedimentos e até 1.970 páginas.
- Até 188 valores de torque.
- Diagrama elétrico com até 62 sistemas.
O que este manual cobre

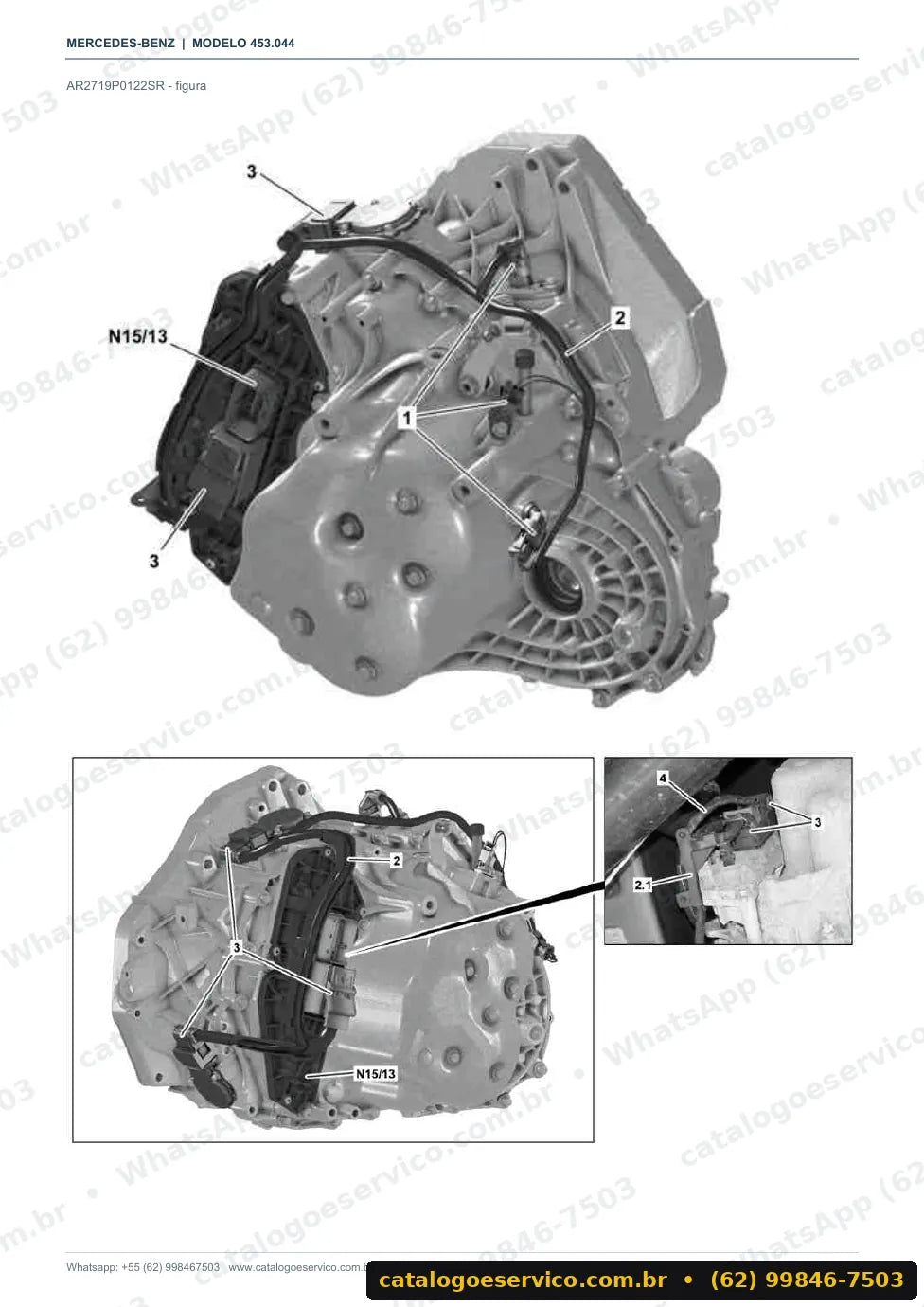

No smart forfour o manual descreve a troca do trilho guia da distribuição de corrente, do comando de válvulas e das vedações das hastes de válvulas. Na transmissão, mostra a remoção da embreagem, a sangria do acionamento e a desmontagem da caixa de mudanças. A carroceria aparece em detalhe, com a instalação da parte externa da coluna A e a soldagem da lateral externa da longarina, além da remoção da porta dianteira e do semieixo traseiro.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 25 — Embreagem
- Grupo 29 — Instalação dos pedais
- Grupo 40 — Rodas, alinhamento
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 65 — Teto
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão smart forfour 66 kW):
- Parafuso da polia tensora no dispositivo tensor: 50 Nm (BA13.25-P-1007-01K)
- Porca da caixa de mudanças no motor: 44 Nm (BA26.00-P-1002-01A)

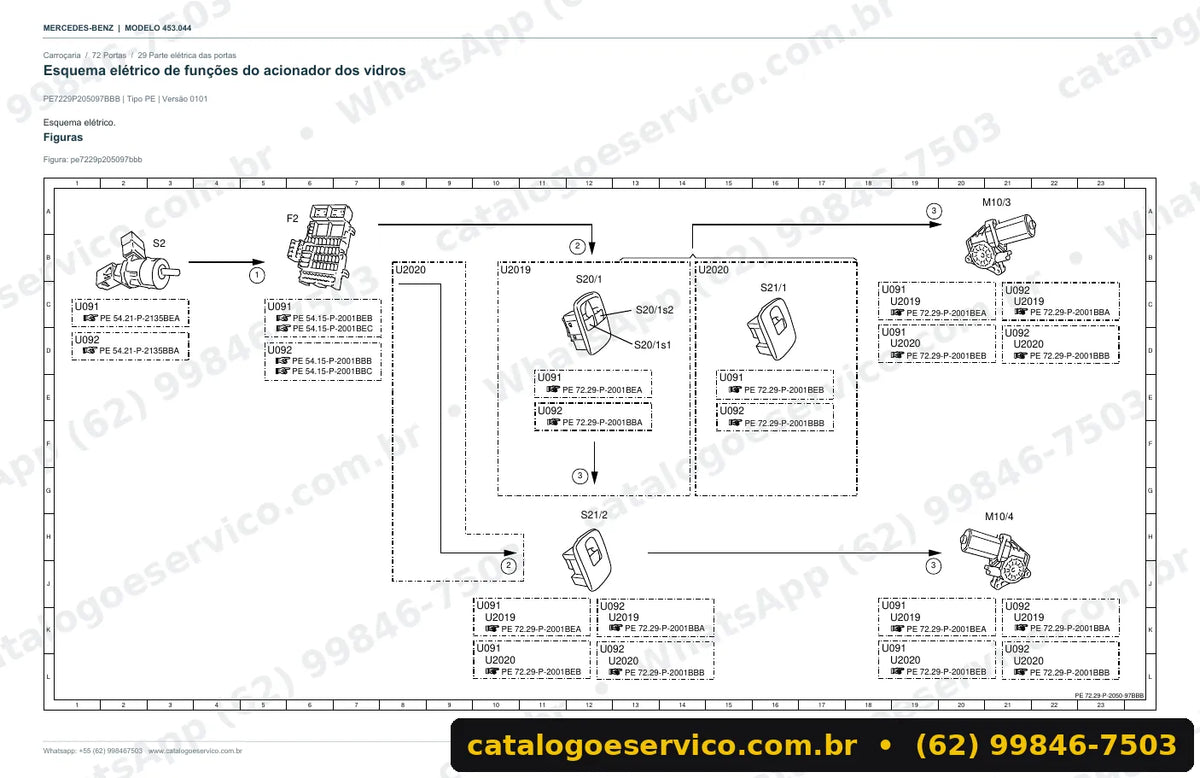

Diagrama elétrico do smart forfour (W453)
Incluso no manual, o diagrama elétrico do smart forfour (W453) cobre até 62 sistemas, conforme a versão. Fazem parte a injeção de gasolina e ignição ME, a direção elétrica, o programa eletrônico de estabilidade (ESP), a caixa de fusíveis e relés, o sistema assistente de câmera e radar e o travamento central. Os esquemas ajudam a medir sinais, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 62 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes e smart que troca o trilho guia da corrente de distribuição do M 281 e o mecânico autônomo que faz a embreagem. O dono que cuida do próprio carro encontra a sangria do acionamento da embreagem explicada passo a passo.
Perguntas frequentes
O manual está em português?
Sim. Todas as versões do smart forfour (W453) estão em português.
Como escolho a versão?
Pelo código do chassi: 453.041 é o smart forfour 45 kW, 453.043 o 52 kW, 453.044 o 66 kW, 453.062 o BRABUS e 453.091 o EQ (elétrico).
Vem com esquemas elétricos?
Sim. O diagrama elétrico cobre até 62 sistemas, conforme a versão.
Há opção só com a parte elétrica?
Sim. Existe a variante “Somente diagramas elétricos”, que traz apenas os esquemas, sem os procedimentos mecânicos.
O manual mostra como trocar a embreagem?
Sim. Há a remoção e instalação da embreagem, do posicionador e a sangria do acionamento.
