O Manual de Oficina Mercedes-Benz S 560 (W222) reúne 7 versões da Classe S (W222), com até 419 procedimentos de reparo de fábrica, em português, ao longo de até 2.920 páginas. Há versões nas carrocerias Sedã longo e Sedã, com motores M 176 a gasolina e M 276 a gasolina. O câmbio é o automático 9G-TRONIC (725.0). Os capítulos seguem os grupos de fábrica, como suspensão de agregado, caixa de transferência e freios, com sequências de trabalho e apertos indicados.
Versões disponíveis (7)
- S 560 4MATIC longo — chassi 222.186 · motor M 176 · Sedã longo · 419 procedimentos · 2.772 páginas
- S 560 longo — chassi 222.183 · motor M 176 · Sedã longo · 419 procedimentos · 2.772 páginas
- S 560 (X) — chassi 222.983 · motor M 176 · Sedã · 394 procedimentos · 2.613 páginas
- S 560 4MATIC X — chassi 222.986 · motor M 176 · Sedã · 394 procedimentos · 2.613 páginas
- S 560 — chassi 222.083 · motor M 176 · Sedã · 386 procedimentos · 2.650 páginas
- S 560 4MATIC — chassi 222.086 · motor M 176 · Sedã · 386 procedimentos · 2.650 páginas
- S 560 e — chassi 222.173 · motor M 276 · Sedã · 375 procedimentos · 2.920 páginas
Cada versão tem o manual dela, com os procedimentos e as páginas correspondentes ao seu motor e à sua carroceria. O código do chassi identifica a versão: o S 560 4MATIC longo tem chassi 222.186, o S 560 e Sedã tem chassi 222.173 e o S 560 (X) tem chassi 222.983. Se ficar em dúvida sobre qual escolher, chame no WhatsApp com o chassi em mãos.
Destaques deste manual
- 7 versões, com chassis como 222.186, 222.183 e 222.983.
- Motores M 176 a gasolina e M 276 a gasolina.
- Câmbio automático 9G-TRONIC (725.0).
- Até 419 procedimentos de reparo em até 2.920 páginas.
- Até 325 valores de torque especificados pela fábrica.
- Diagrama elétrico com até 91 sistemas.
O que este manual cobre

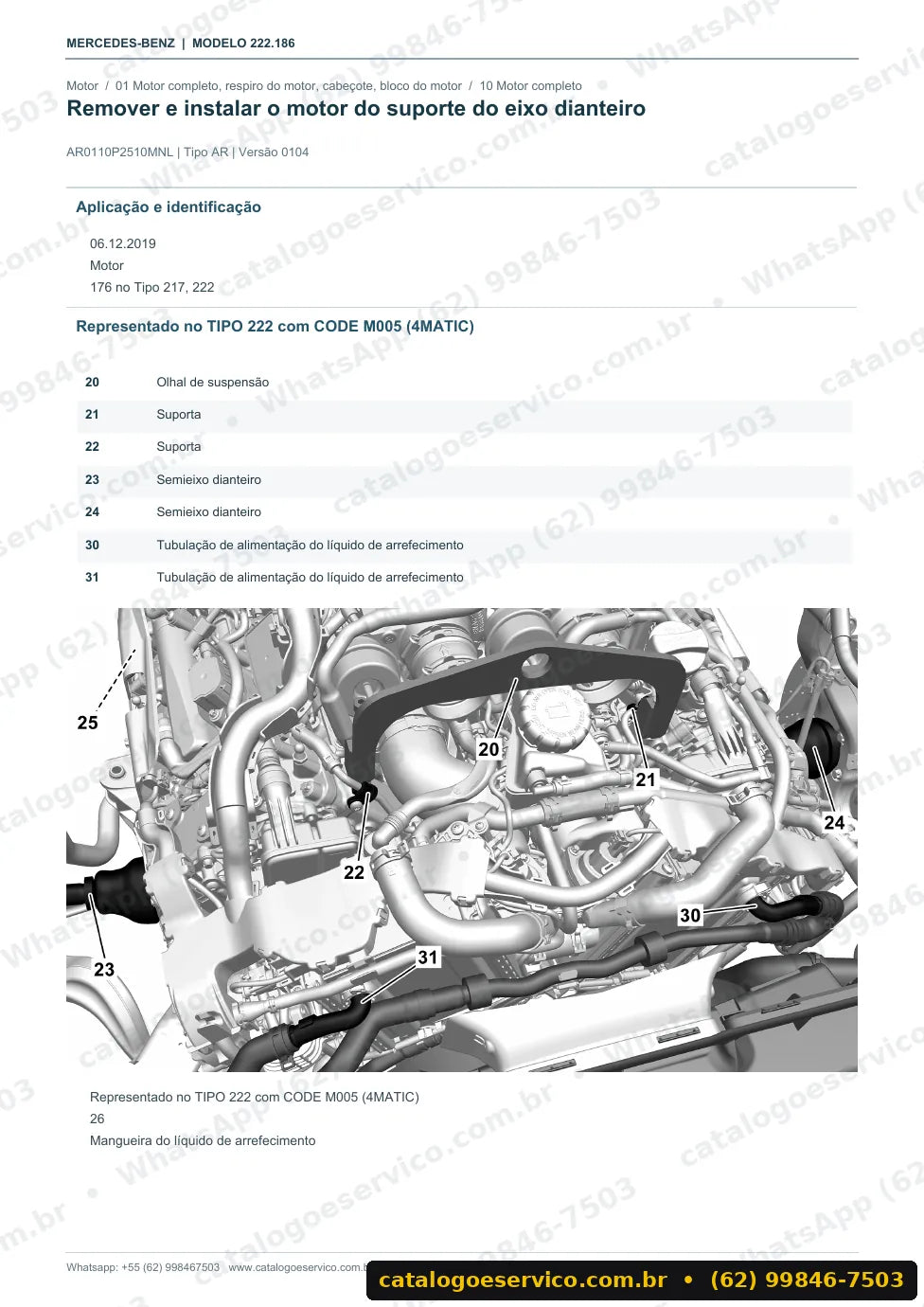

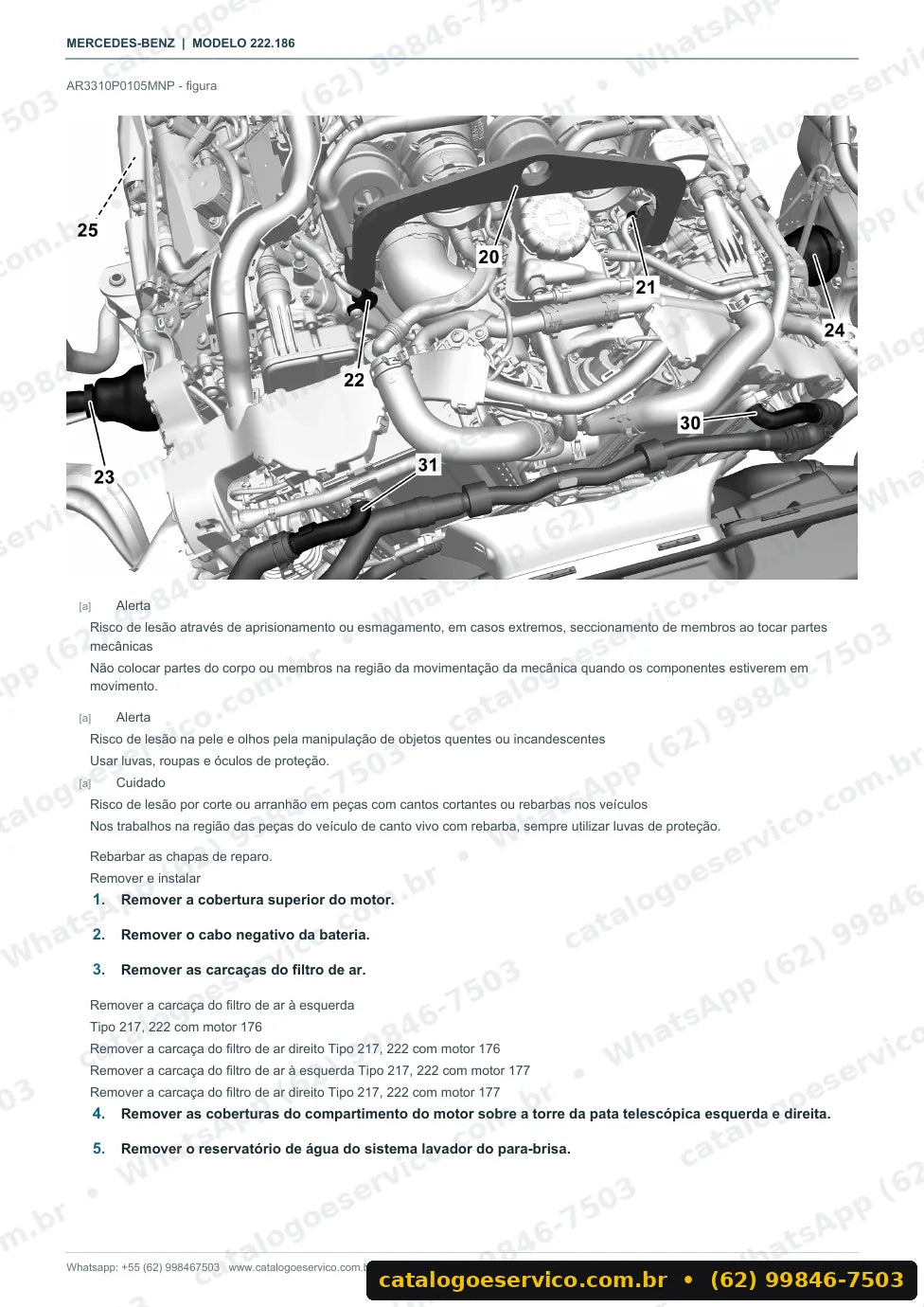

Para o S 560 da geração W222, o manual traz a remoção do motor do suporte do eixo dianteiro, do turbocompressor direito e do separador de óleo. Inclui a verificação das tubulações de alta pressão, o exame do alternador e a verificação do Head-up-Display. No conforto, descreve a lavagem do ar-condicionado e a troca do compressor de agente refrigerante e do condensador.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 22 — Suspensão de agregado
- Grupo 49 — Sistema de escape, depuração dos gases de escape
- Grupo 31 — Chassi, operação com reboque
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 60 — Carroceria, generalidades
- Grupo 67 — Vidros e janelas
- Grupo 72 — Portas
- Grupo 83 — Climatização
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão S 560 4MATIC longo):
- Parafuso do suporte do alternador no bloco do motor: 20 Nm (BA15.40-P-1004-01T)
- Parafuso da chapa defletora de calor lateral na tampa do cabeçote: 9 Nm (BA09.40-P-1007-01ZA)

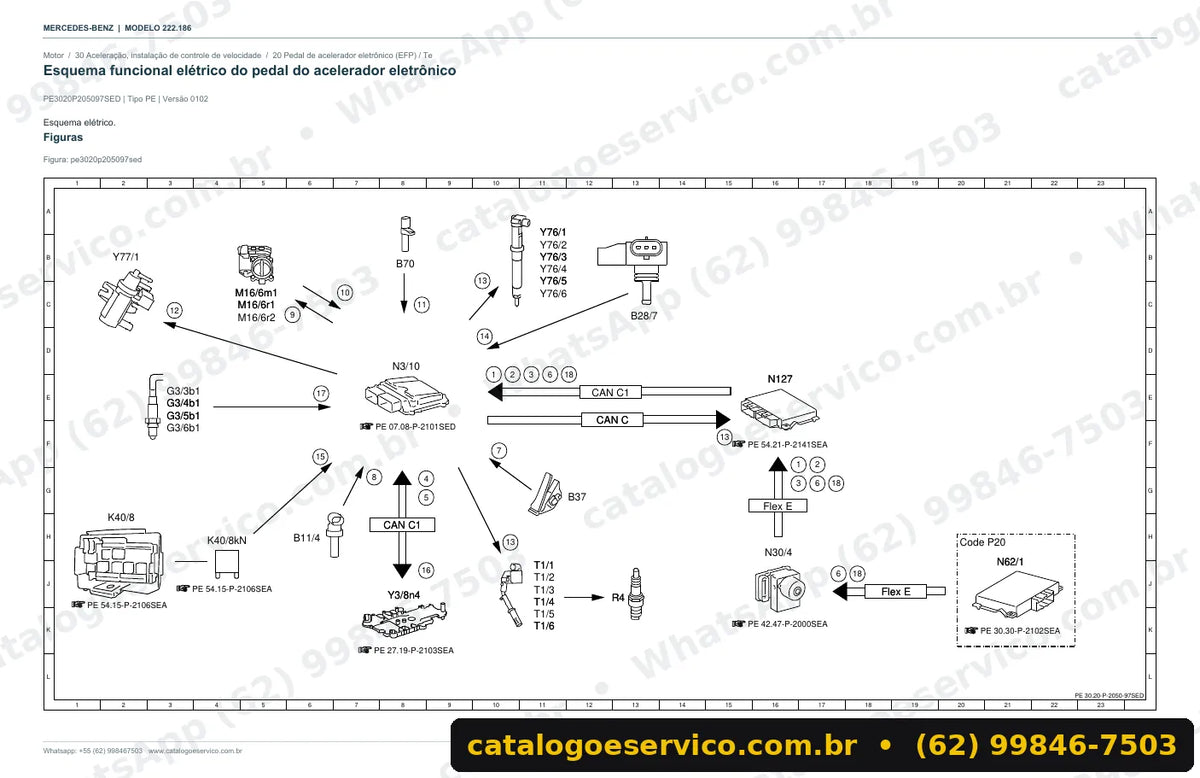

Diagrama elétrico do S 560 (W222)
Incluso no manual, o diagrama elétrico do S 560 (W222) cobre até 91 sistemas. Entre eles estão a direção elétrica, a caixa de fusíveis e relés, a tomada de diagnose, o instrumento combinado e o auxílio de estacionamento. É a base para medir sinais, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 91 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes que retira o motor M 176 do suporte do eixo dianteiro, e o mecânico autônomo que trabalha com ar-condicionado. Quem cuida do próprio S 560 encontra a troca da bateria e a redução do aumento de tensão após o processo de carga.
Perguntas frequentes
O manual está em português?
Sim. Todo o conteúdo, dos procedimentos de reparo aos valores de torque, está em português.
Como escolho a versão?
Pelo código do chassi do seu carro. Por exemplo, o S 560 4MATIC longo tem chassi 222.186 e o S 560 e Sedã tem chassi 222.173.
Vem com esquemas elétricos?
Sim. O diagrama elétrico está incluso e cobre até 91 sistemas, como a direção elétrica e a caixa de fusíveis e relés.
Há opção só com a parte elétrica?
Sim. Escolha a opção “Somente diagramas elétricos” para receber apenas os esquemas.
Tem procedimento para o ar-condicionado?
Sim. O manual descreve a lavagem do ar-condicionado e a remoção do compressor de agente refrigerante, do condensador e da caixa do ar-condicionado traseiro.
