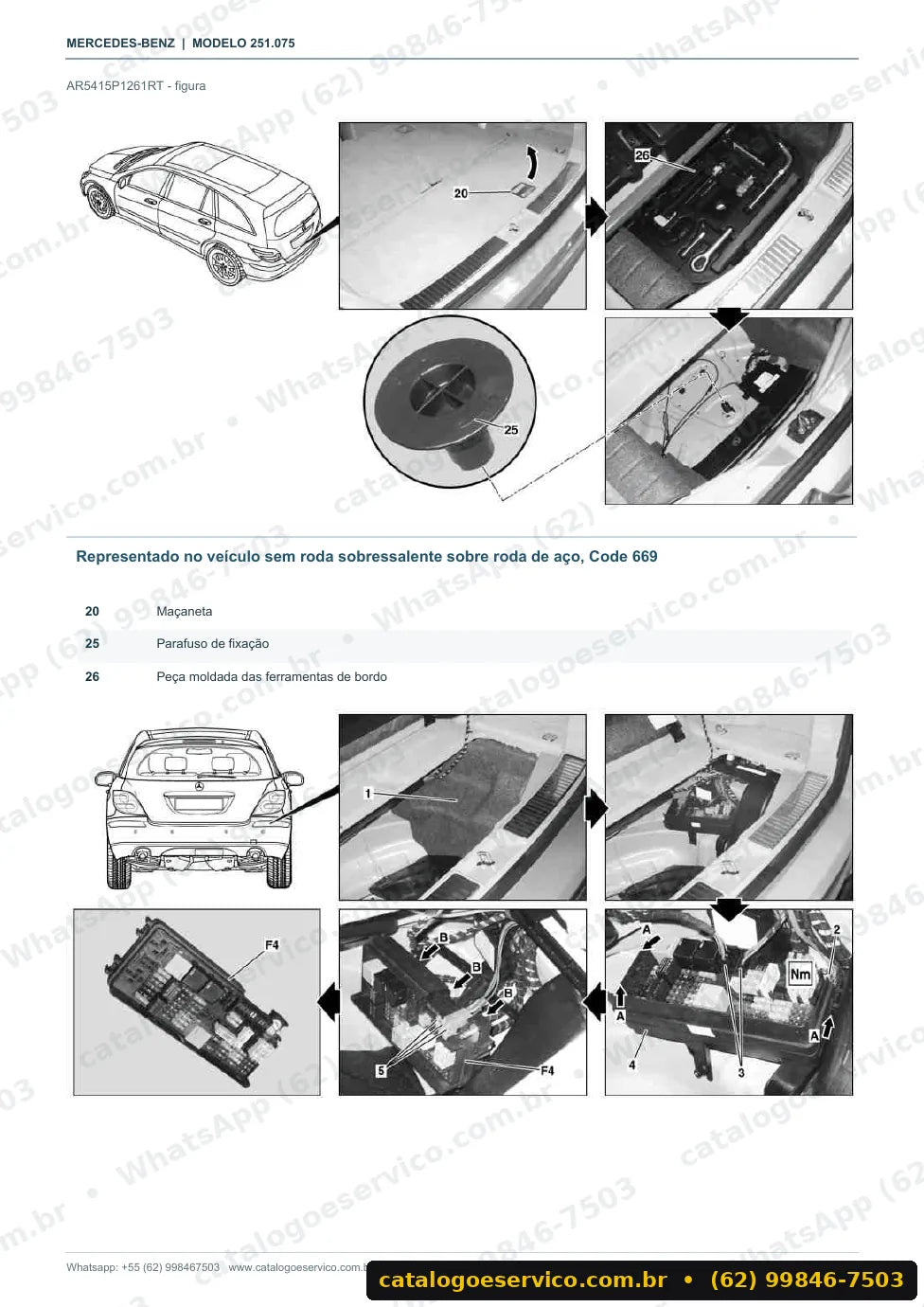

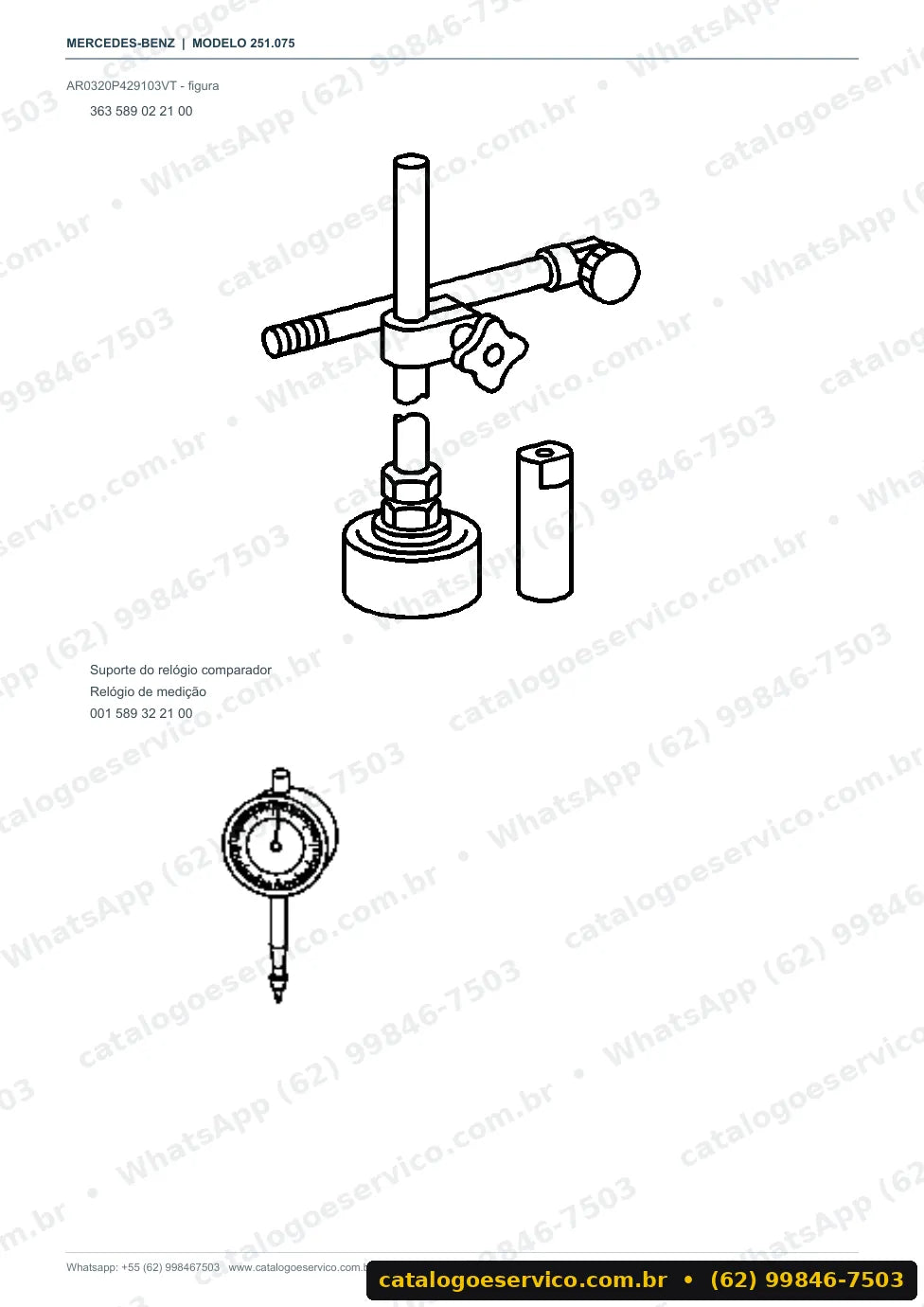

O Manual de Oficina Mercedes-Benz R 500 (W251) reúne 2 versões da Classe R (W251), com até 138 procedimentos de reparo de fábrica, em português, ao longo de até 810 páginas. As versões abrangem o motor M 113 a gasolina, nas carrocerias Monovolume de 6 lugares e Sedã longo, com câmbio automático 7G-TRONIC (722.9). O motor M 113 é tratado em profundidade, das medições do bloco à usinagem das sedes de válvula.
Versões disponíveis (2)
- R 500 4MATIC — chassi 251.075 · motor M 113 · Monovolume · 138 procedimentos · 802 páginas
- R 500 4MATIC longo — chassi 251.175 · motor M 113 · Monovolume longo · 138 procedimentos · 810 páginas
O manual é vendido por versão, e cada uma traz o conteúdo da sua configuração de motor, câmbio e carroceria. Para acertar, basta conferir o código do chassi: 251.075 corresponde ao R 500 4MATIC e 251.175 ao R 500 4MATIC longo. Em caso de dúvida, fale com a gente pelo WhatsApp.
Destaques deste manual
- Chassis 251.075 para o R 500 4MATIC e 251.175 para o R 500 4MATIC longo.
- Motor M 113 a gasolina.
- Câmbio automático 7G-TRONIC (722.9).
- Até 138 procedimentos de reparo de fábrica, em até 810 páginas.
- Até 176 valores de torque de aperto indicados pela fábrica.
- Diagrama elétrico com até 37 sistemas.
O que este manual cobre
No R 500, o manual descreve a inspeção da pressão de compressão, a medição dos furos dos cilindros e a instalação e medição dos mancais da árvore de manivelas. Inclui a substituição da corrente de distribuição e do tensor, a regulagem da posição básica do comando de válvulas e a usinagem das sedes das válvulas. Traz ainda o reparo das roscas das velas de ignição, a troca da correia nervada e a remoção do motor com o suporte do eixo dianteiro.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 07 — Preparação da mistura
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 22 — Suspensão de agregado
- Grupo 27 — Transmissão automática
- Grupo 28 — Caixa de transferência
- Grupo 33 — Eixo dianteiro
- Grupo 41 — Árvore de transmissão articulada
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque (versão R 500 4MATIC):
- Ligação da porca no terminal 50: 6 Nm (BA15.30-P-1002-01A)
- Parafuso da tampa do cabeçote: 9 Nm (BA01.20-P-1001-01E)

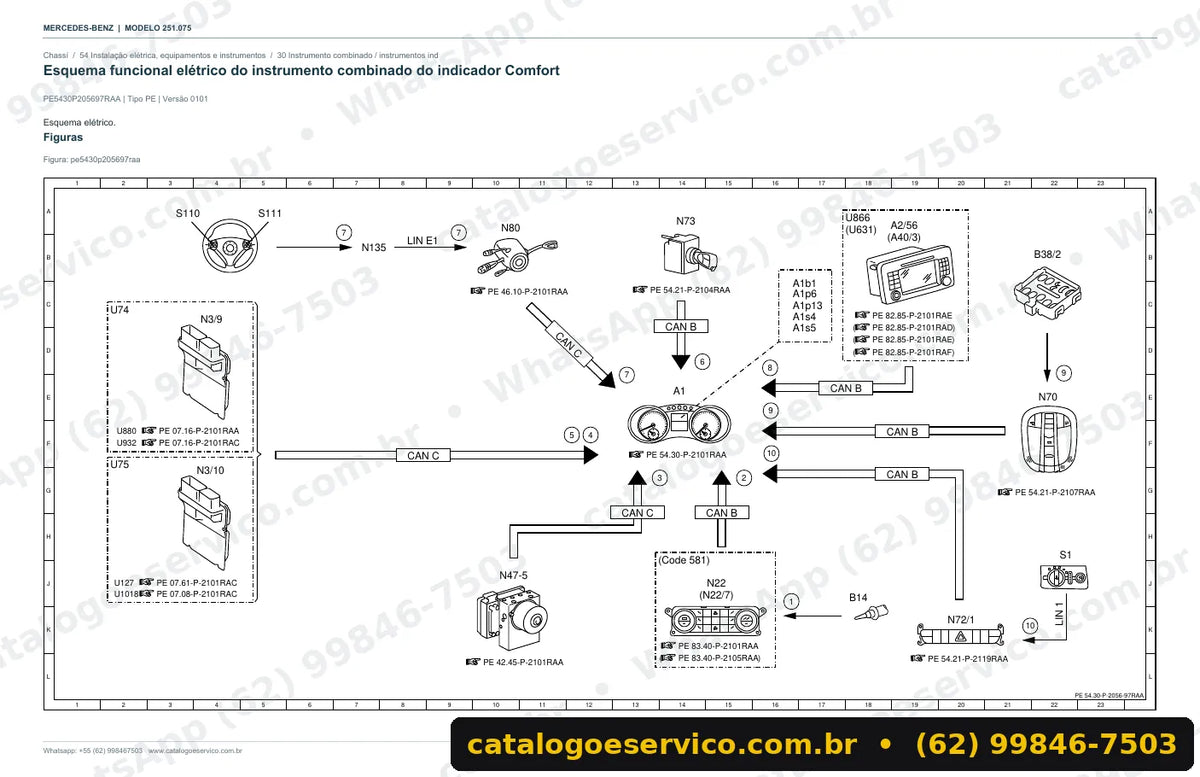

Diagrama elétrico do R 500 (W251)
Incluso no manual, o diagrama elétrico do R 500 (W251) cobre até 37 sistemas. Ele mostra o travamento central, a suspensão pneumática, o instrumento combinado, a parte elétrica das portas e o Keyless-Go, entre outros. É a referência para localizar fusíveis e relés, medir sinais nos conectores e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são até 37 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Serve à oficina especializada em Mercedes que faz a retífica do M 113, com usinagem de sedes e medição de bielas e mancais. O mecânico autônomo encontra a troca das velas e dos cabos de ignição e o reparo das roscas das velas.
Perguntas frequentes
O manual está em português?
Sim. Todo o manual está em português, com até 138 procedimentos de reparo e os valores de torque indicados pela fábrica.
Como escolho a versão?
Pelo código do chassi, que identifica a versão do veículo: 251.075 corresponde ao R 500 4MATIC e 251.175 ao R 500 4MATIC longo. Se ficar em dúvida, chame no WhatsApp.
O manual ensina a medir a compressão?
Sim. Há a inspeção da pressão de compressão com o registrador da pressão final de compressão e a inspeção da estanqueidade dos cilindros.
Vem com esquemas elétricos?
Sim. O diagrama elétrico do R 500 (W251) vem incluso e cobre até 37 sistemas, entre eles o travamento central e a suspensão pneumática.
Há opção só com a parte elétrica?
Sim. A opção “Somente diagramas elétricos” traz apenas os esquemas elétricos do R 500 (W251).
