O Manual de Oficina Mercedes-Benz GLK 220 (X204) cobre 3 versões a diesel do SUV GLK (X204), todas com motor OM 651: o GLK 220 CDI BlueEFFICIENCY, o GLK 220 CDI BlueTEC 4MATIC e o GLK 220 CDI 4MATIC BlueEFFICIENCY, estes dois com câmbio automático 7G-TRONIC. Cada versão vem com o manual de oficina dela, todos em português, com até 640 procedimentos de reparo e até 5.122 páginas sobre motor, chassi e carroceria.
Versões disponíveis (3)
- GLK 220 CDI BlueEFFICIENCY — chassi 204.902 · motor OM 651 · SUV · 640 procedimentos · 5.115 páginas
- GLK 220 CDI BlueTEC 4MATIC — chassi 204.997 · motor OM 651 · SUV · 638 procedimentos · 5.091 páginas
- GLK 220 CDI 4MATIC BlueEFFICIENCY — chassi 204.984 · motor OM 651 · SUV · 637 procedimentos · 5.122 páginas
Observe no documento se o GLK tem tração 4MATIC e se a versão é BlueTEC ou BlueEFFICIENCY. O GLK 220 CDI BlueEFFICIENCY é o chassi 204.902, o BlueTEC 4MATIC é o 204.997 e o 4MATIC BlueEFFICIENCY é o 204.984. Na dúvida, chame no WhatsApp.
Destaques deste manual
- Versões GLK 220 CDI BlueEFFICIENCY, BlueTEC 4MATIC e 4MATIC BlueEFFICIENCY.
- Chassis 204.902, 204.997 e 204.984.
- Motor OM 651 a diesel nas três.
- Câmbio automático 7G-TRONIC (722.9) nas versões 4MATIC.
- 637 a 640 procedimentos e 5.091 a 5.122 páginas.
- Até 343 valores de torque e esquemas de 70 sistemas.
O que este manual cobre
A direção ganha bastante espaço: o manual mostra o ajuste da folga da cremalheira e da peça de pressão, a troca da barra de ligação interna com articulação axial e o teste da válvula de escoamento de água na caixa de direção. No motor, cobre a troca da carcaça do filtro de óleo e da correia poly-V, o abastecimento do ARLA 32 e a programação do módulo de comando CDI.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 27 — Transmissão automática
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão GLK 220 CDI BlueEFFICIENCY):
- Pino guia da pinça de freio no suporte da pinça de freio M8B28: 34 Nm (BA42.10-P-1004-10J)
- Parafuso da parte inferior do cárter de óleo na parte superior: 10 Nm (BA01.45-P-1002-01S)
Exemplo de esquema elétrico: Esquema de circuito elétrico do teto solar com visão panorâmica: módulo A98, com ligação na rede CAN.
Diagrama elétrico do GLK 220 (X204)

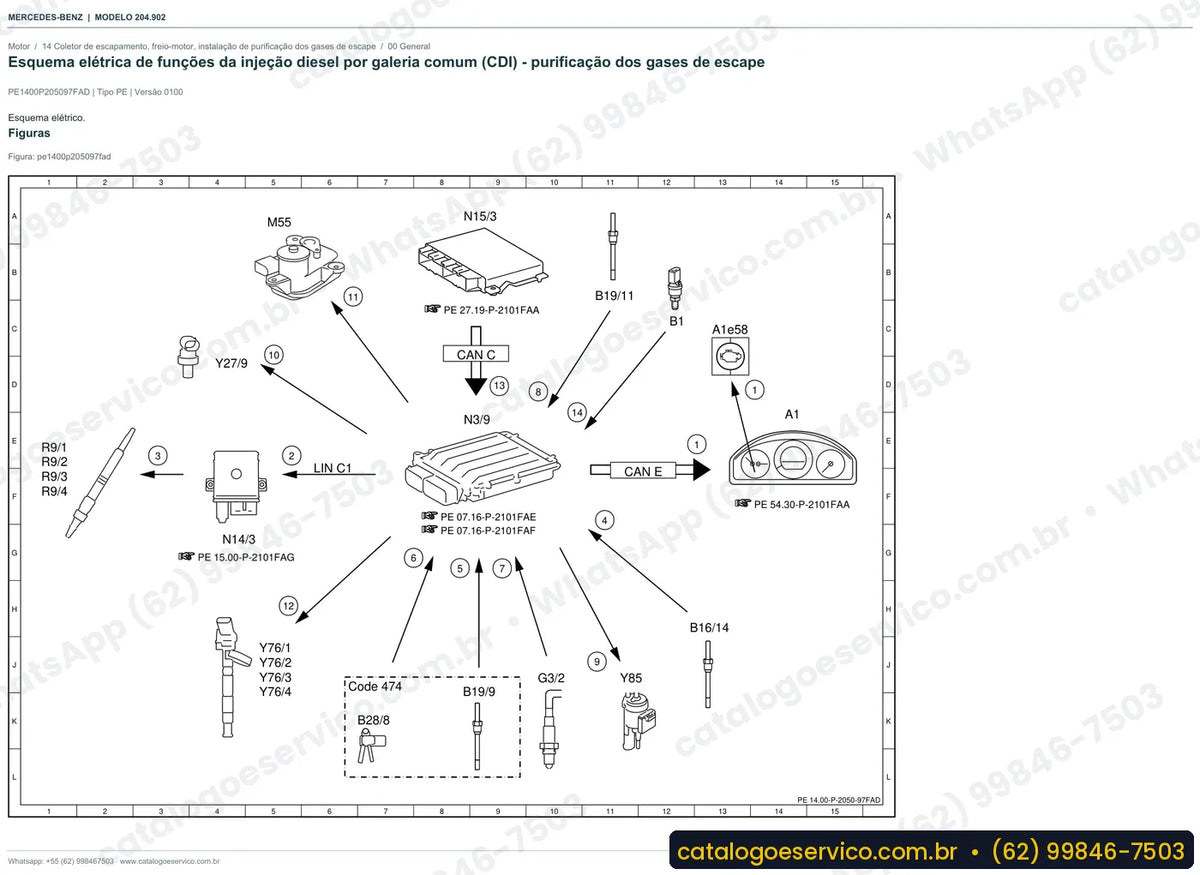

O manual de cada versão traz o diagrama elétrico do GLK 220 (X204). Ele inclui o controle eletrônico do motor, a injeção diesel Common-Rail, a elétrica da transmissão, a direção elétrica, o sistema de câmera e radar e o aquecimento do volante. Na prática, o mecânico acompanha cada circuito, encontra o fusível e o módulo certos e mede tensões no ponto exato, evitando substituições desnecessárias. Quem precisa apenas dos esquemas pode escolher "Somente diagramas elétricos" na opção Conteúdo.
Ao todo, são 70 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Feito para a oficina independente que corrige folga de direção no GLK e precisa dos valores de ajuste da cremalheira, e para o mecânico autônomo que vai programar o módulo CDI. O dono que faz a própria manutenção consegue completar o ARLA 32 e trocar a correia poly-V.
Perguntas frequentes
O manual vem em português?
Sim, os manuais das 3 versões estão em português.
Serve para o meu GLK chassi 204.997?
Sim, o 204.997 é o GLK 220 CDI BlueTEC 4MATIC com motor OM 651. Os chassis 204.902 e 204.984 também têm manual próprio.
Inclui diagramas elétricos?
Sim, os esquemas de 70 sistemas vêm no manual de cada versão.
Tem procedimento de ajuste da direção?
Sim, há o ajuste da folga na direção de cremalheira e entre a peça de pressão e a cremalheira.
