O Manual de Oficina Mercedes-Benz GLK 200 (X204) cobre 2 versões do SUV da geração GLK (X204): o GLK 200 CDI, com motor OM 651 a diesel, e o GLK 200 a gasolina, com motor M 274 e câmbio manual 711.6 ou automático 7G-TRONIC (722.9). Cada uma tem o manual de oficina dela, com até 640 procedimentos de reparo e até 5.115 páginas, todos em português, além de até 340 valores de torque.
Versões disponíveis (2)
- GLK 200 CDI — chassi 204.901 · motor OM 651 · SUV · 640 procedimentos · 5.115 páginas
- GLK 200 — chassi 204.934 · motor M 274 · SUV · 602 procedimentos · 4.467 páginas
Se o documento traz GLK 200 CDI, o carro é diesel e o chassi é 204.901; se traz GLK 200, é o gasolina de chassi 204.934, que pode ter câmbio manual ou 7G-TRONIC no mesmo manual. Não encontrou a informação? Mande uma mensagem no WhatsApp.
Destaques deste manual
- GLK 200 CDI (chassi 204.901) e GLK 200 (chassi 204.934).
- Motores OM 651 a diesel e M 274 a gasolina.
- Câmbio manual 711.6 ou 7G-TRONIC no GLK 200.
- 602 a 640 procedimentos de reparo.
- 4.467 a 5.115 páginas e até 340 valores de torque.
- 69 sistemas no diagrama elétrico.
O que este manual cobre

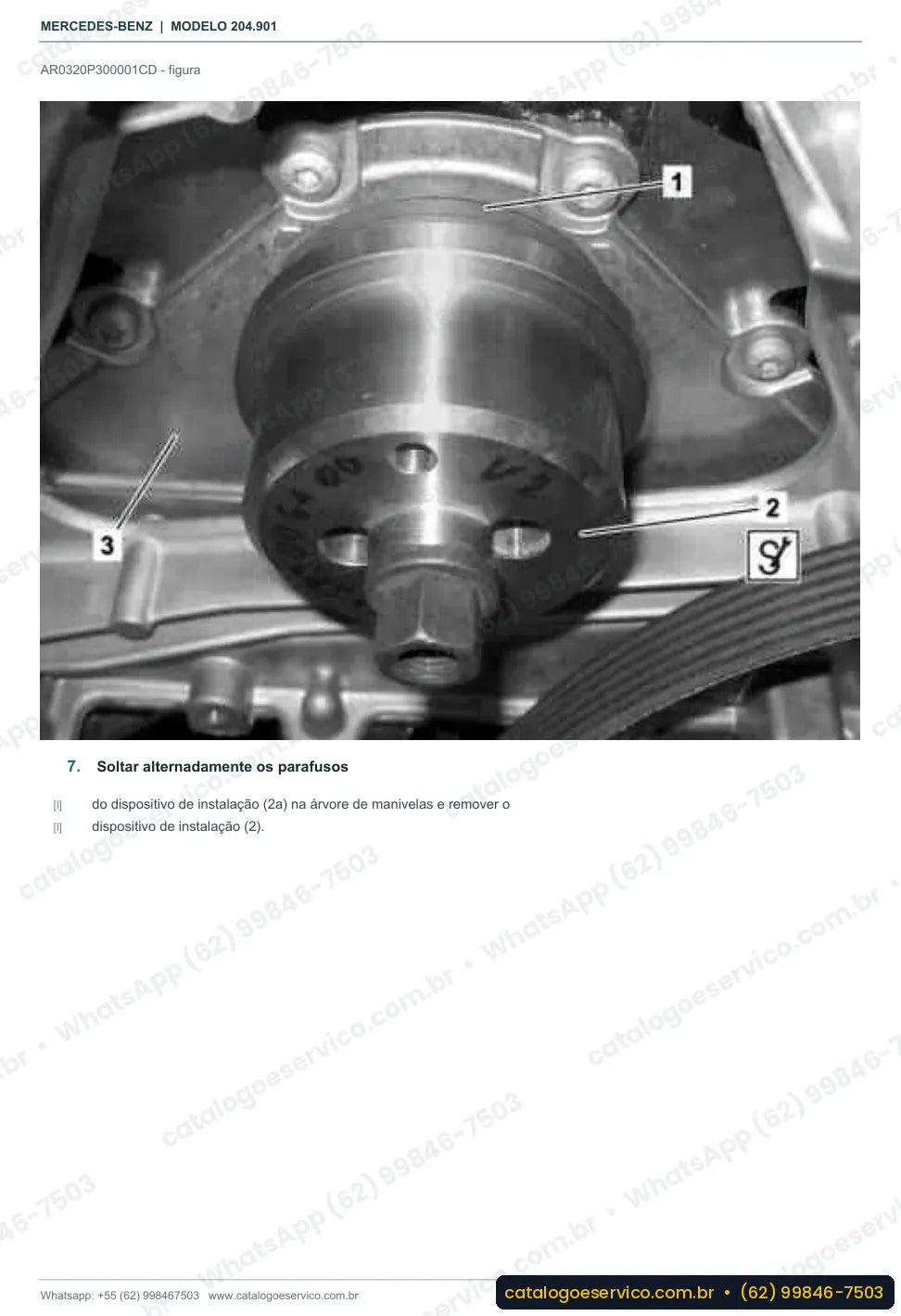

No GLK 200 (X204) a direção tem capítulo farto: ajuste da folga entre a peça de pressão e a cremalheira, troca da barra de ligação interna com articulação axial, fixação das coifas sanfonadas e teste da válvula de escoamento de água da caixa de direção. No motor, há a troca do retentor dianteiro da árvore de manivelas, a medição do consumo de óleo e o abastecimento do ARLA 32.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 27 — Transmissão automática
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 46 — Direção
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 63 — Parede lateral
- Grupo 72 — Portas
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão GLK 200 CDI):
- Parafuso de colar do diferencial do eixo dianteiro no apoio/cárter de óleo: 65 Nm (BA33.30-P-1006-03G)
- Tensor da corrente de medição no cabeçote: 20 Nm (BA05.10-P-1005-01Q)
Exemplo de esquema elétrico: Esquema elétrico do módulo de comando da porta dianteira direita: módulos A26 e A85, com ligação na rede CAN.

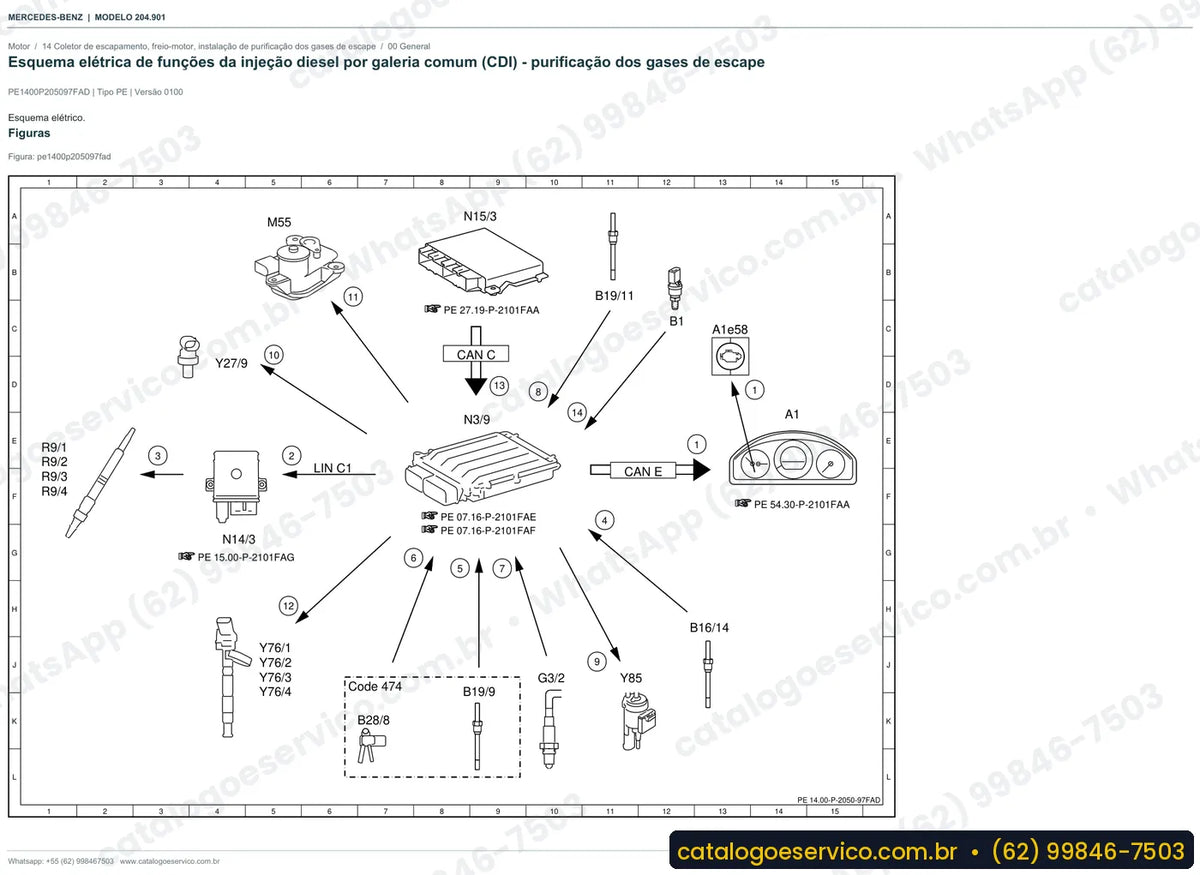

Diagrama elétrico do GLK 200 (X204)
O diagrama elétrico do GLK 200 (X204) vem incluído no manual de cada versão e ajuda a diagnosticar com método, sem trocar peças por tentativa. Os esquemas mostram a injeção e a ignição, o turbocompressor, a pré-incandescência do diesel, o programa de estabilidade ESP, o Keyless-Go e a climatização automática. Os módulos, conectores e pontos de massa aparecem identificados em cada circuito. Para quem só precisa da parte elétrica, a opção Conteúdo tem "Somente diagramas elétricos".
Ao todo, são 69 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina independente especializada em Mercedes que recebe GLK com folga na direção e precisa regular a cremalheira, e o mecânico autônomo que troca terminais axiais e coifas. O dono do GLK 200 CDI que faz a própria manutenção acompanha a reposição do ARLA 32.
Perguntas frequentes
O manual é em português?
Sim, os dois manuais do GLK 200 (X204) estão em português.
Serve para o meu GLK 200 CDI?
Sim, escolha a versão GLK 200 CDI, chassi 204.901, com motor OM 651.
Inclui diagramas elétricos?
Sim, com 69 sistemas, dentro do manual de cada versão.
Ensina a regular a caixa de direção?
Sim, inclusive o ajuste da folga entre a peça de pressão e a cremalheira.
