O Manual de Oficina Mercedes-Benz CLS 320 (C218) (chassi 218.362) traz 272 procedimentos de reparo de fábrica, em português, ao longo de 2.534 páginas. A versão é Coupé 4 portas, com motor M 276 a gasolina e câmbios automáticos 7G-TRONIC (722.9) e 9G-TRONIC (725.0). São 284 valores de torque indicados pela fábrica.
Destaques deste manual
- Chassi 218.362, carroceria Coupé 4 portas.
- Motor M 276 a gasolina.
- Câmbios automáticos 7G-TRONIC (722.9) e 9G-TRONIC (725.0).
- 272 procedimentos de reparo e 2.534 páginas.
- 284 valores de torque especificados.
- Diagrama elétrico com 62 sistemas.
O que este manual cobre
O manual do CLS 320 descreve a remoção do volante/disco de arraste, do regulador do eixo de comando e do Rail, além da troca do radiador e da unidade do ventilador. No chassi, aborda a articulação guia dos apoios da manga de eixo, a verificação da cambagem no eixo traseiro e a substituição da luva centralizadora da árvore de transmissão. Fecham a lista a calibragem da câmera de marcha à ré e a instalação do vidro traseiro.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 30 — Aceleração, instalação de controle de velocidade
- Grupo 32 — Suspensão
- Grupo 40 — Rodas, alinhamento
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 60 — Carroceria, generalidades
- Grupo 64 — Parede traseira e traseira
- Grupo 67 — Vidros e janelas
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 86 — Aparelhos de emergência, equipamento especial para deficiente físico, equipamento sanitário, cozinha
- Grupo 97 — Vedação da carroceria, proteção anticorrosiva
Exemplos de dados do manual
Exemplos de torque:
- Parafuso do cabeçote no bloco: 20 Nm (BA01.30-P-1001-01W)
- Parafuso da chapa protetora na carcaça da bomba de acionamento de alta pressão/suporte: 14 Nm (BA07.02-P-1003-01C)
Diagrama elétrico do CLS 320 (C218)

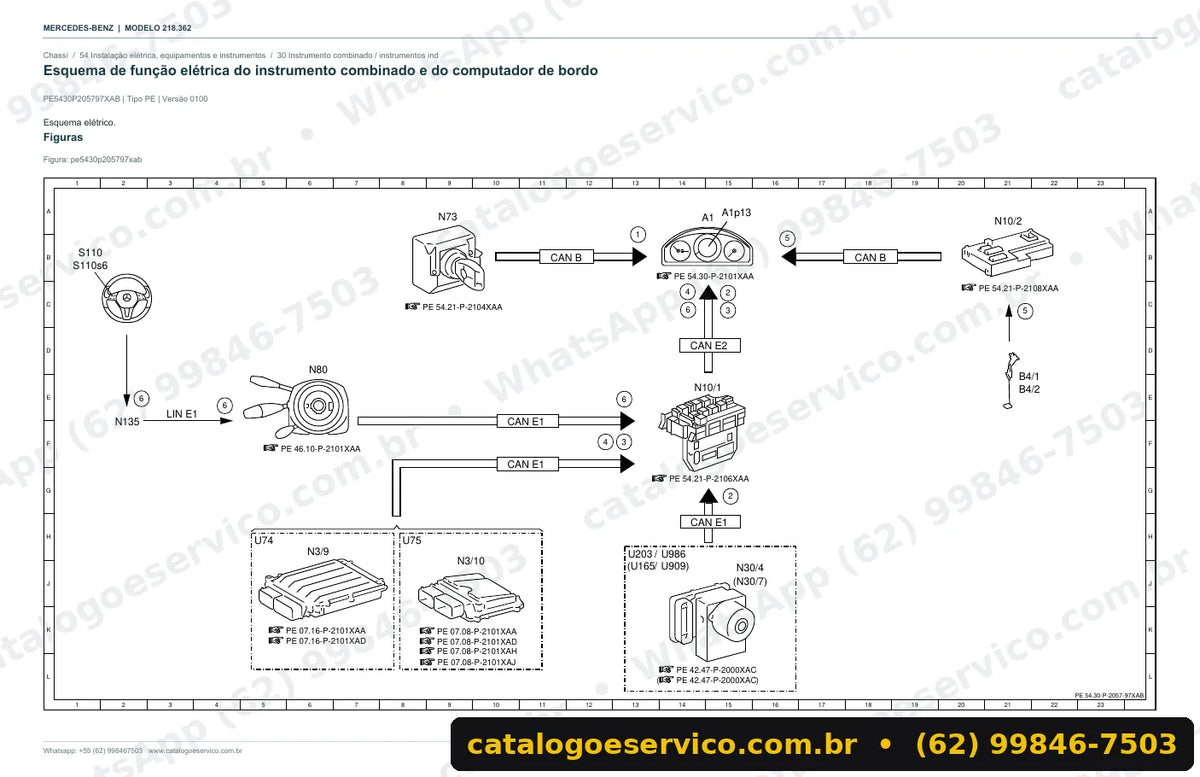

Incluso no manual, o diagrama elétrico do CLS 320 (C218) cobre 62 sistemas. Fazem parte o comando eletrônico do motor, os cintos de segurança e o tensor do cinto, o auxílio de estacionamento, o sistema assistente de câmera e radar, o travamento central e a iluminação interna. Os esquemas permitem medir sinais, localizar fusíveis e relés e testar a comunicação entre os módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 62 sistemas com esquema elétrico neste manual.
Na oficina
Atende a oficina especializada em Mercedes que remove o cabeçote esquerdo do M 276 e o mecânico autônomo que faz o alinhamento de rodas. O dono que cuida do próprio carro encontra a troca da bateria e a remoção do porta-luvas.
Perguntas frequentes
O manual está em português?
Sim. Procedimentos de reparo, valores de torque e diagrama elétrico estão em português.
Vem com esquemas elétricos?
Sim. O diagrama elétrico do CLS 320 (C218) vem incluso e cobre 62 sistemas, como comando do motor, cintos de segurança, auxílio de estacionamento e travamento central.
Há opção só com a parte elétrica?
Sim. Basta escolher a opção “Somente diagramas elétricos” para ficar apenas com os esquemas elétricos do CLS 320 (C218).
Ensina a calibrar a câmera de ré?
Sim. O manual traz a calibragem da câmera de marcha à ré e a remoção da câmera multifuncional.
