O Manual de Oficina Mercedes-Benz C 300 (W204) reúne 4 versões da Classe C terceira geração (W204): o C 300 e o C 300 4MATIC, com motor M 276 a gasolina, o C 300 / C 350 CDI sedã e o C 300 CDI 4MATIC Estate, com motor OM 642 a diesel. Todas usam o automático 7G-TRONIC (722.9). Cada versão tem o seu manual de oficina, todos em português, com até 626 procedimentos de reparo e até 6.271 páginas.
Versões disponíveis (4)
- C 300 / C 350 CDI — chassi 204.092 · motor OM 642 · sedã · 626 procedimentos · 6.271 páginas
- C 300 CDI 4MATIC Estate — chassi 204.292 · motor OM 642 · Estate · 622 procedimentos · 5.836 páginas
- C 300 — chassi 204.055 · motor M 276 · sedã · 579 procedimentos · 6.006 páginas
- C 300 4MATIC — chassi 204.080 · motor M 276 · sedã · 579 procedimentos · 6.033 páginas
Para escolher, confira o motor e a tração no documento e anote o modelo técnico do chassi. O C 300 a gasolina é 204.055, o C 300 4MATIC é 204.080 e o C 300 CDI 4MATIC Estate é 204.292. Marque o código na opção Versão. Precisa de ajuda? Chame no WhatsApp.
Destaques deste manual
- 4 versões em sedã e perua (Estate), com e sem 4MATIC.
- Chassis 204.055, 204.080, 204.092 e 204.292.
- Motores M 276 a gasolina e OM 642 a diesel.
- Câmbio automático 7G-TRONIC (722.9) em todas.
- De 579 a 626 procedimentos de reparo e de 5.836 a 6.271 páginas.
- Até 360 valores de torque e 73 sistemas no diagrama elétrico.
O que este manual cobre

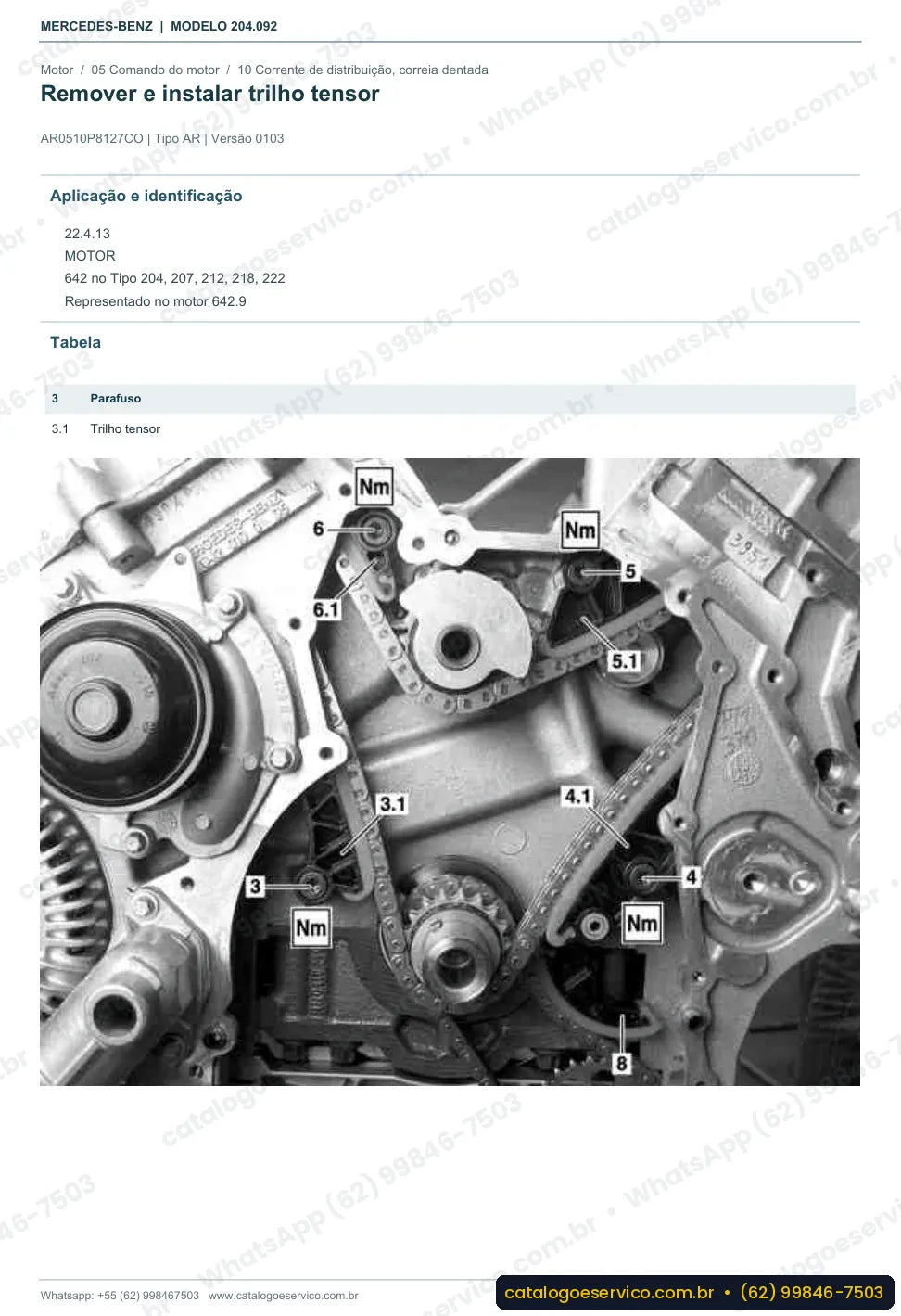

O manual explica como colocar a corrente de distribuição e trocar a engrenagem da árvore de comando, substituir o radiador de recirculação dos gases de escape e as velas incandescentes do diesel, e remover o tubo de admissão por ressonância e o coletor de escape com catalisador. Há também o trocador de calor óleo/água, a válvula termostática e o desligamento do canal de admissão.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 15 — Instalação elétrica motor
- Grupo 27 — Transmissão automática
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 80 — Travamento central, Comandos Comfort, sistemas de liberação de partida
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão C 300 / C 350 CDI):
- Parafuso de segurança do disco de freio no flange da roda: 10 Nm (BA42.10-P-1001-06H)
- Parte superior do cárter de óleo na tampa do bloco dianteiro M6: 14 Nm (BA01.45-P-1001-01Q)
Exemplo de esquema elétrico: Esquema elétrico do módulo de comando do sistema automático de climatização (KLA): módulo A32.
Diagrama elétrico do C 300 (W204)
O diagrama elétrico do C 300 (W204) vem incluído no manual de cada versão, com 73 sistemas. Estão documentados o turbocompressor, a injeção a gasolina e a diesel Common-Rail, a refrigeração do óleo da transmissão, a suspensão pneumática, o Keyless-Go e o sistema assistente de câmera e radar. Com esses esquemas, a oficina diagnostica falhas de rede entre módulos e confere alimentação e massa de cada componente. Quem quiser só a parte elétrica pode selecionar "Somente diagramas elétricos" na opção Conteúdo.
Ao todo, são 73 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Oficinas especializadas em Mercedes usam o manual para a distribuição do M 276 e o radiador de recirculação do OM 642. O mecânico autônomo encontra a troca das velas incandescentes e do trocador de calor, e o dono que mantém o próprio C 300 segue a substituição da válvula termostática com segurança.
Perguntas frequentes
Os manuais estão em português?
Sim, os manuais das 4 versões estão em português.
Qual versão escolher para o meu chassi?
Compare com o documento: 204.092 é o C 300 / C 350 CDI, 204.080 o C 300 4MATIC e 204.055 o C 300 a gasolina. Cada versão tem o seu manual.
Inclui esquemas elétricos?
Sim, os esquemas vêm no manual de cada versão, com 73 sistemas no diagrama.
Tem a troca da corrente de distribuição?
Sim, há procedimentos para a corrente, o tensor e a engrenagem da árvore de comando.
