O Manual de Oficina Mercedes-Benz A 250 (W176) reúne quatro versões do hatch compacto da Classe A terceira geração (W176): A 250, A 250 4MATIC, A 250 Sport e A 250 Sport 4MATIC, todas com motor M 270 a gasolina. Cada versão traz o seu próprio manual de oficina, em português, com até 254 procedimentos de reparo e até 1.644 páginas. O conteúdo acompanha o câmbio manual 711.6 e o automatizado de dupla embreagem 7G-DCT (724.0), além do diagrama elétrico.
Versões disponíveis (4)
- A 250 — chassi 176.044 · motor M 270 · hatch · 254 procedimentos · 1.644 páginas
- A 250 4MATIC — chassi 176.046 · motor M 270 · hatch · 253 procedimentos · 1.641 páginas
- A 250 Sport — chassi 176.050 · motor M 270 · hatch · 246 procedimentos · 1.593 páginas
- A 250 Sport 4MATIC — chassi 176.051 · motor M 270 · hatch · 246 procedimentos · 1.593 páginas
Repare no documento se o carro é Sport e se tem tração 4MATIC — são esses detalhes que separam as quatro versões. No chassi, 176.044 é a A 250, 176.046 a A 250 4MATIC, 176.050 a A 250 Sport e 176.051 a A 250 Sport 4MATIC. Escolha a versão igual; se tiver dúvida, chame no WhatsApp.
Destaques deste manual
- Quatro versões: chassis 176.044, 176.046, 176.050 e 176.051.
- Motor M 270 a gasolina em todas.
- Câmbio manual 711.6 e dupla embreagem 7G-DCT (724.0).
- Entre 246 e 254 procedimentos de reparo.
- De 1.593 a 1.644 páginas, com até 164 valores de torque.
- Diagrama elétrico com 56 sistemas.
O que este manual cobre

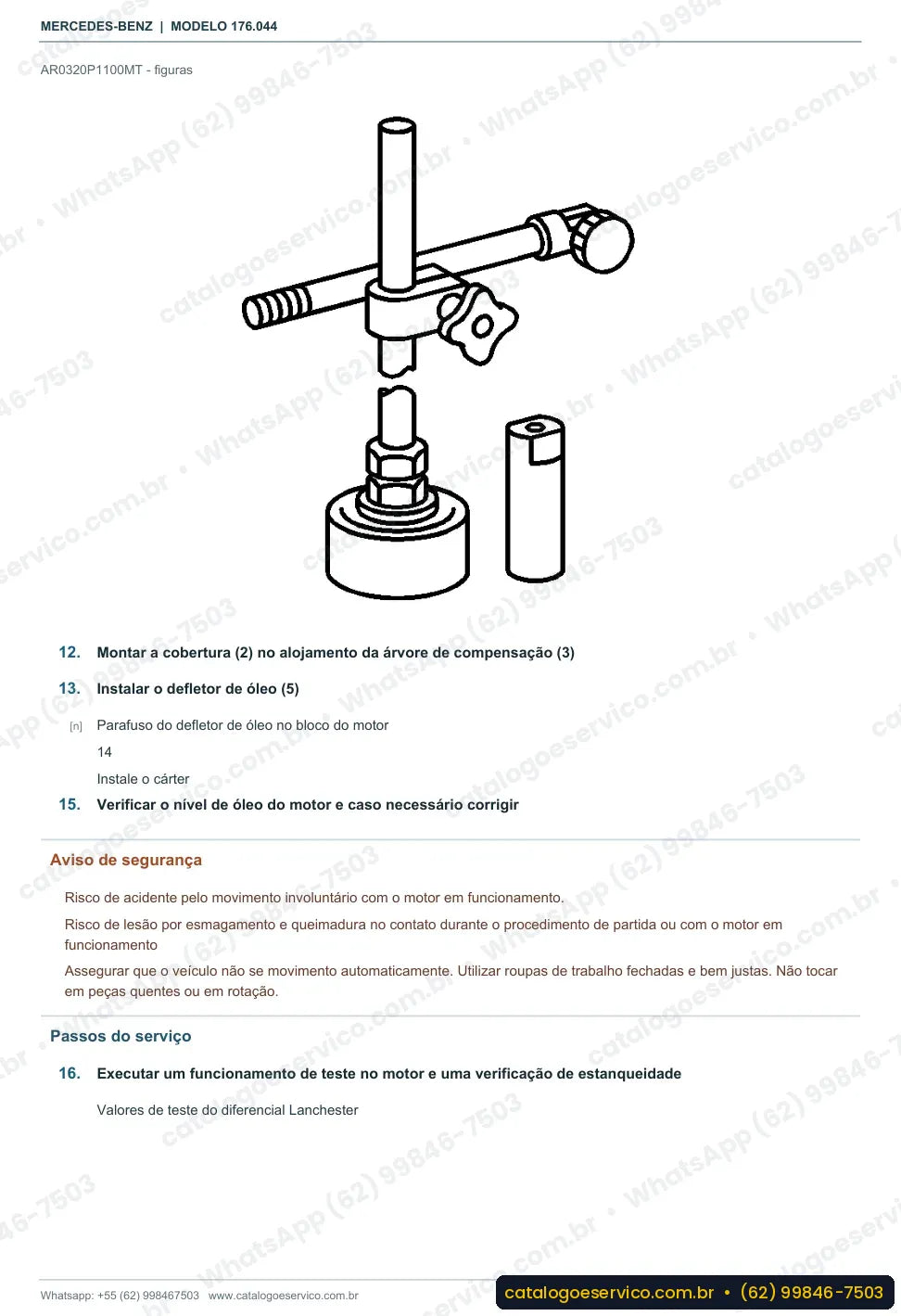

O manual explica como colocar as árvores de compensação Lanchester na posição básica e remover o diferencial Lanchester. No câmbio automatizado, descreve a unidade de comando eletro-hidráulica com a transmissão instalada, o cárter de óleo e a bomba de recirculação do arrefecimento do óleo da caixa. Na suspensão e direção, cobre o eixo dianteiro, o comando por cremalheira e os mancais elastoméricos do eixo traseiro. Há ainda a bateria adicional e a instalação posterior do spoiler traseiro AMG e do silencioso esportivo.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 15 — Instalação elétrica motor
- Grupo 20 — Arrefecimento do motor
- Grupo 27 — Transmissão automática
- Grupo 31 — Chassi, operação com reboque
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 68 — Acabamento interno
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque:
- Parafuso de aperto do acoplamento da direção no comando por cremalheira: 28 Nm (BA46.10-P-1001-01H)
- Parafuso do distribuidor do ar de sobrealimentação no cabeçote: 14 Nm (BA09.20-P-1001-01U)
Exemplo de esquema elétrico: Esquema elétrico da iluminação externa: fusível F58.
Diagrama elétrico do A 250 (W176)
No manual de cada versão vem o diagrama elétrico do A 250 (W176), com 56 sistemas. Ali estão o comando eletrônico do motor, a elétrica da transmissão, o freio de estacionamento, o controle de estabilidade ESP, o Keyless-Go e a climatização automática. Para quem faz diagnóstico, os esquemas mostram a ligação entre módulos, sensores e atuadores, o que permite testar o circuito antes de substituir uma peça cara. Quem precisar somente da parte elétrica pode escolher a opção Somente diagramas elétricos.
Ao todo, são 56 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina independente especializada em Mercedes, o mecânico autônomo e o dono entusiasta que personaliza o próprio A 250. Quem vai revisar a unidade eletro-hidráulica do 7G-DCT, trocar buchas do eixo traseiro ou instalar o silencioso esportivo encontra o roteiro de fábrica com os torques de cada fixação.
Perguntas frequentes
Os manuais estão em português?
Sim, as quatro versões vêm em português.
Meu A 250 é Sport 4MATIC; qual chassi corresponde?
O A 250 Sport 4MATIC é o chassi 176.051, com motor M 270. Já o 176.050 é o Sport sem 4MATIC.
Inclui diagrama elétrico?
Sim. O manual de cada versão traz o diagrama elétrico com 56 sistemas.
Dá para comprar apenas os esquemas?
Sim, pela opção Somente diagramas elétricos em Conteúdo.
