O Manual de Oficina Mercedes-Benz A 220 (W176) cobre a Classe A terceira geração (W176) em 2 versões do hatch compacto: o A 220 4MATIC, com motor M 270 a gasolina, e o A 220 CDI / A 220 d, com o diesel OM 651. As duas usam o câmbio automatizado de dupla embreagem 7G-DCT. Cada versão vem com o próprio manual de oficina, com até 255 procedimentos de reparo e até 1.646 páginas, todos em português, incluindo acessórios esportivos instalados posteriormente.
Versões disponíveis (2)
- A 220 4MATIC — chassi 176.047 · motor M 270 · hatch · 255 procedimentos · 1.646 páginas
- A 220 CDI / A 220 d — chassi 176.003 · motor OM 651 · hatch · 220 procedimentos · 1.410 páginas
Confira no documento se o seu A 220 é gasolina com 4MATIC ou diesel. O 4MATIC usa o chassi 176.047 e o CDI / d usa o 176.003. Escolha a versão com o mesmo código para receber o manual que corresponde ao seu motor. Ficou em dúvida? Chame no WhatsApp.
Destaques deste manual
- A 220 4MATIC (chassi 176.047) e A 220 CDI / A 220 d (chassi 176.003).
- Motores M 270 e OM 651.
- Câmbio 7G-DCT (724.0).
- De 220 a 255 procedimentos de reparo.
- Entre 1.410 e 1.646 páginas.
- Até 164 valores de torque.
- 56 sistemas nos esquemas elétricos.
O que este manual cobre

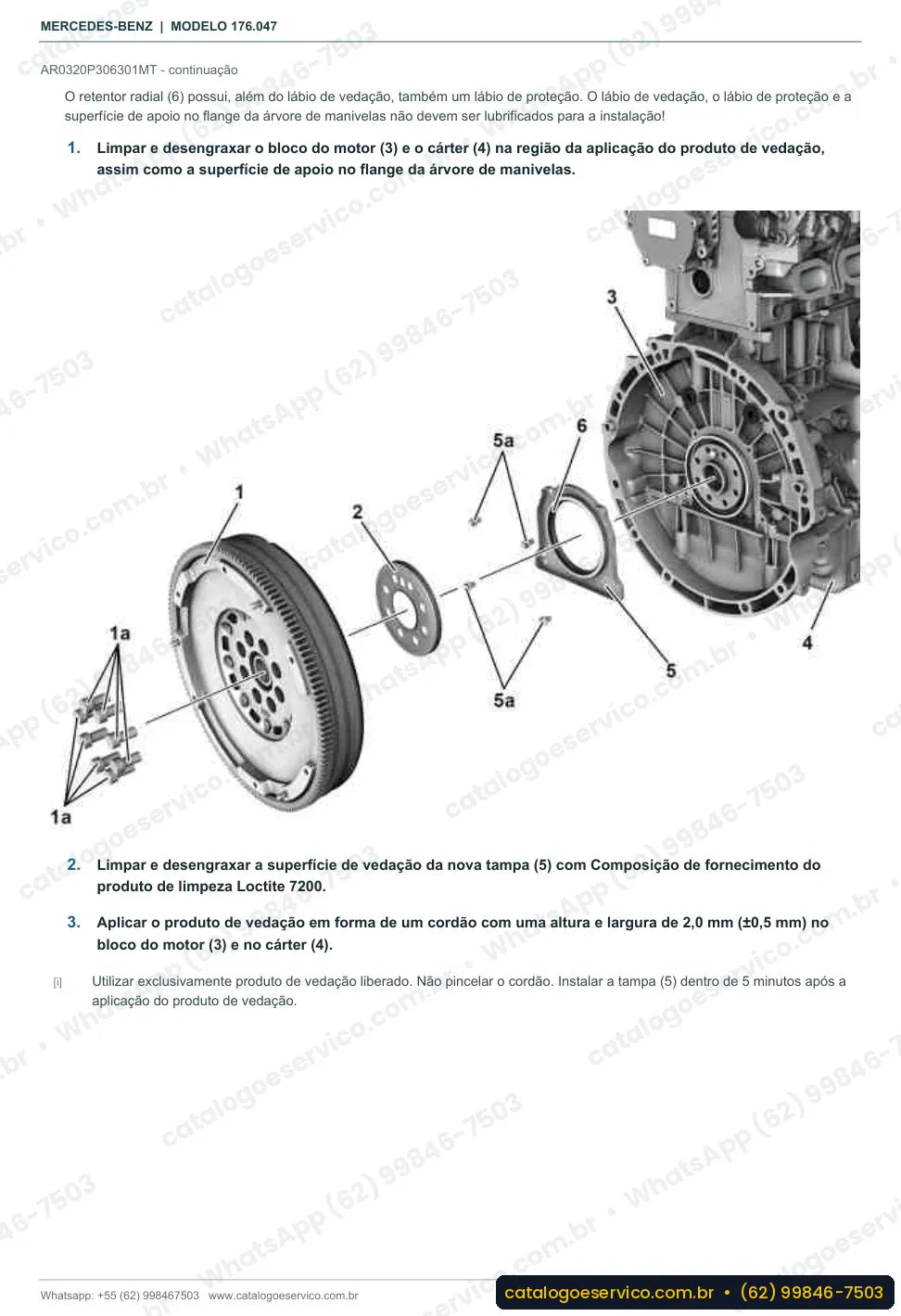

Além da manutenção de rotina, o manual traz o ajuste das árvores de compensação Lanchester e a troca do diferencial Lanchester no motor a gasolina, a remoção do eixo dianteiro e do coxim da caixa de mudanças e a unidade de comando eletro-hidráulica do 7G-DCT. Para quem gosta de personalizar, há a instalação posterior do spoiler traseiro AMG, do silencioso posterior esportivo e do jogo de freios MercedesSport.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 15 — Instalação elétrica motor
- Grupo 20 — Arrefecimento do motor
- Grupo 27 — Transmissão automática
- Grupo 31 — Chassi, operação com reboque
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 68 — Acabamento interno
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque (versão A 220 4MATIC):
- Parafuso do suporte da braçadeira para tubulações na caixa de direção: 17 Nm (BA46.20-P-1006-01I)
- Parafuso cárter de óleo no bloco do motor/tampa da carcaça de distribuição: 11 Nm (BA01.45-P-1002-01V)
Exemplo de esquema elétrico: Esquema de funcionamento da regulagem elétrica dos bancos (ESE) com Memory: módulo A1, com ligação na rede CAN.
Diagrama elétrico do A 220 (W176)
O manual de cada versão já inclui o diagrama elétrico do A 220 (W176), que soma 56 sistemas. Entre eles estão o comando eletrônico do motor, a injeção diesel Common-Rail, o ESP, a direção elétrica, o Keyless-Go e o sistema assistente de câmera e radar. Os esquemas mostram conectores, fusíveis e ligações entre módulos, o que ajuda a diagnosticar uma luz de advertência sem trocar peça por tentativa. Caso precise só da parte elétrica, escolha "Somente diagramas elétricos" na opção Conteúdo.
Ao todo, são 56 sistemas com esquema elétrico no manual de cada versão.
Na oficina
O preparador que instala freios MercedesSport e escape esportivo no A 220 encontra o procedimento de fábrica para cada peça. A oficina independente especializada em Mercedes usa o manual na troca do coxim do câmbio, e o dono que faz a própria manutenção substitui o chicote da unidade do ventilador sem adivinhação.
Perguntas frequentes
O manual está em português?
Sim, todos os procedimentos estão em português.
Serve para o meu A 220 d, chassi 176.003?
Serve. Escolha a versão A 220 CDI / A 220 d, com motor OM 651. O A 220 4MATIC, chassi 176.047, tem manual próprio.
Vem com esquemas elétricos?
Sim, os esquemas de 56 sistemas vêm no manual de cada versão.
Tem instalação de acessórios AMG?
Tem. Há a instalação posterior do spoiler traseiro AMG e do silencioso esportivo.
