O Manual de Oficina Mercedes-Benz A 180 (W177) reúne 2 versões da Classe A (W177): o A 180 d (chassi 177.010), com motor OM 654 a diesel e câmbio manual de 6 marchas (711.6) ou automatizado 8G-DCT (724.1), e o A 180 (chassi 177.084), com câmbio manual de 6 marchas (700.4 ou 711.6). São até 406 procedimentos de reparo de fábrica, em português, em até 2.359 páginas. As duas versões são hatch e trazem até 226 valores de torque de fábrica.
Versões disponíveis (2)
- A 180 d — chassi 177.010 · motor OM 654 · Hatch · 406 procedimentos · 2.359 páginas
- A 180 — chassi 177.084 · Hatch · 294 procedimentos · 1.920 páginas
Cada versão tem o manual dela, porque o A 180 d e o A 180 têm conteúdos diferentes. O código do chassi identifica a versão: 177.010 é o A 180 d e 177.084 é o A 180. Se tiver dúvida, chame no WhatsApp.
Destaques deste manual
- Chassis 177.010 (A 180 d) e 177.084 (A 180).
- Motor OM 654 a diesel no A 180 d.
- Câmbio manual de 6 marchas ou automatizado 8G-DCT (724.1).
- Até 406 procedimentos de reparo em até 2.359 páginas.
- Até 226 valores de torque de fábrica.
- Diagrama elétrico com 81 sistemas.
O que este manual cobre

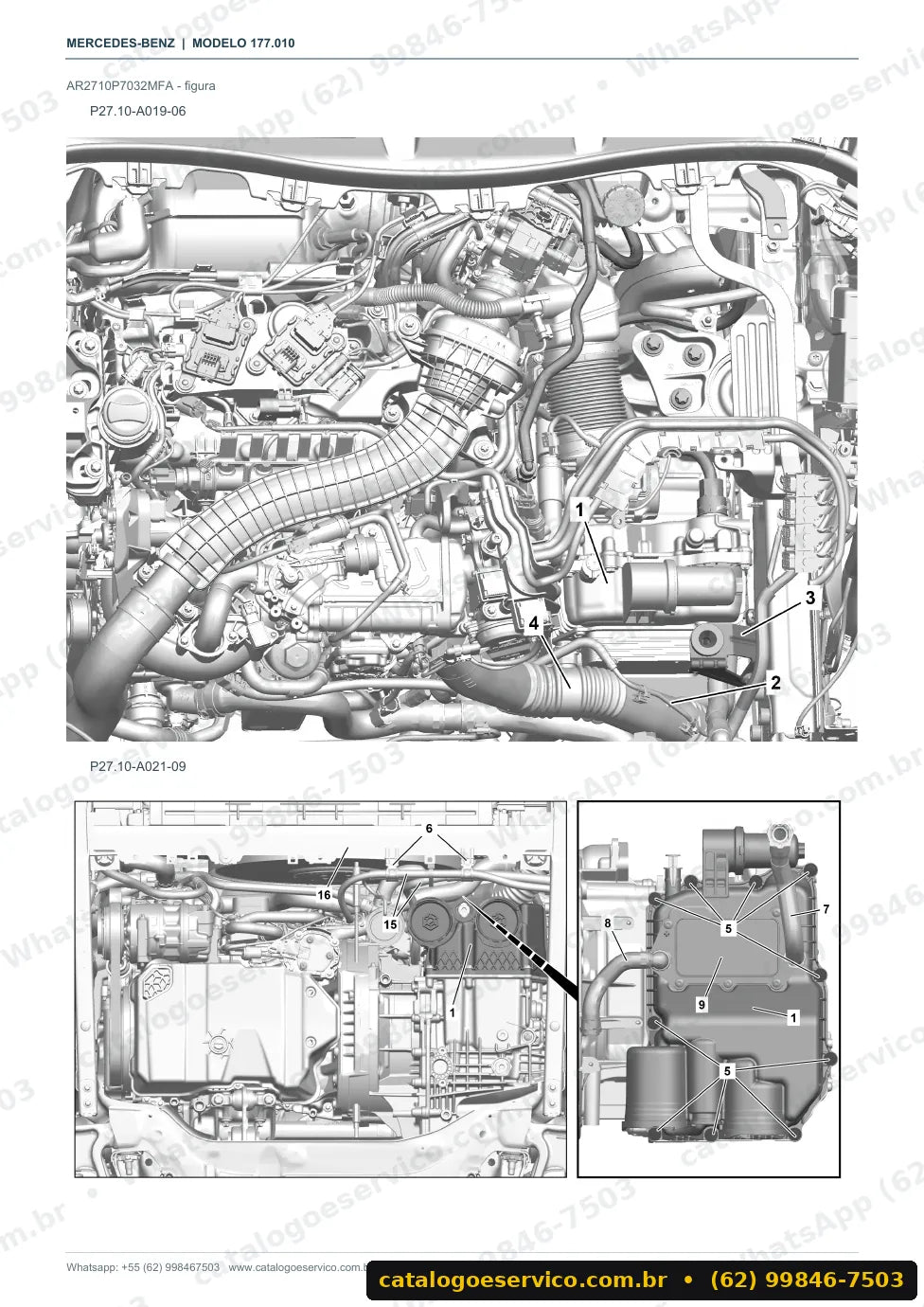

No A 180, o manual descreve a troca do cabeçote, do trilho tensor e das válvulas, e a regulagem da posição básica das árvores de comando de válvulas. Também traz a troca do sensor NOx após o catalisador SCR, do termostato do líquido de arrefecimento e do bocal de abastecimento de combustível. Na transmissão e nos freios, inclui a remoção da transmissão com embreagem dupla, a troca da pinça móvel do eixo dianteiro e a verificação das guarnições dos freios do eixo traseiro.
Principais grupos do manual:

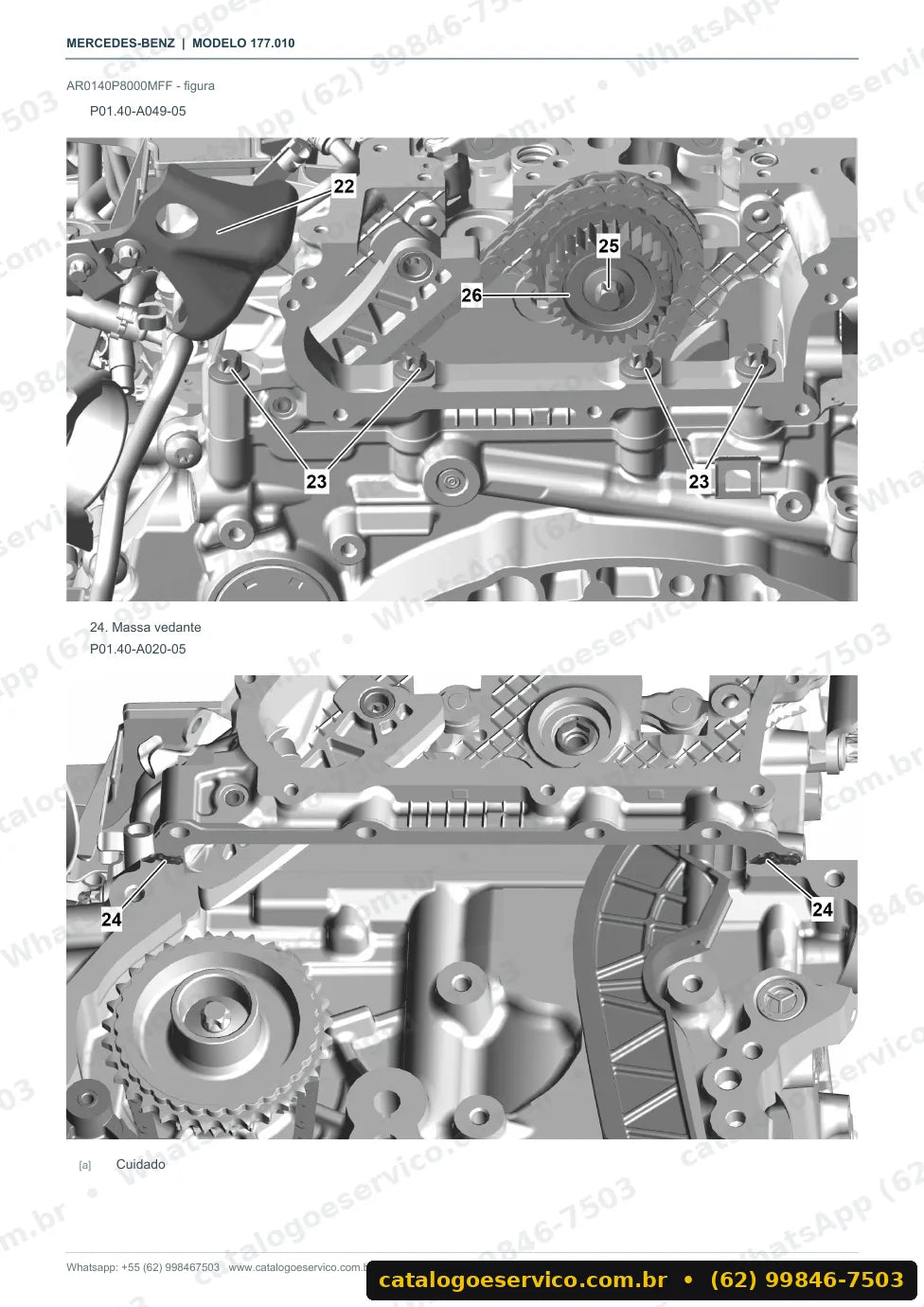

- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 13 — Compressor, acionamentos por correia
- Grupo 18 — Lubrificação do motor, arrefecimento do óleo do motor
- Grupo 22 — Suspensão de agregado
- Grupo 25 — Embreagem
- Grupo 31 — Chassi, operação com reboque
- Grupo 43 — Freios – pneumática e freios auxiliares
- Grupo 60 — Carroceria, generalidades
- Grupo 64 — Parede traseira e traseira
- Grupo 68 — Acabamento interno
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 97 — Vedação da carroceria, proteção anticorrosiva
Exemplos de dados do manual
Exemplos de torque (versão A 180 d):
- Parafuso do cabeçote do motor no bloco do motor: 10 Nm (BA01.30-P-1002-01V)
- Parafuso do suporte da cobertura do motor na tampa do cabeçote: 8 Nm (BA01.10-P-1003-01D)

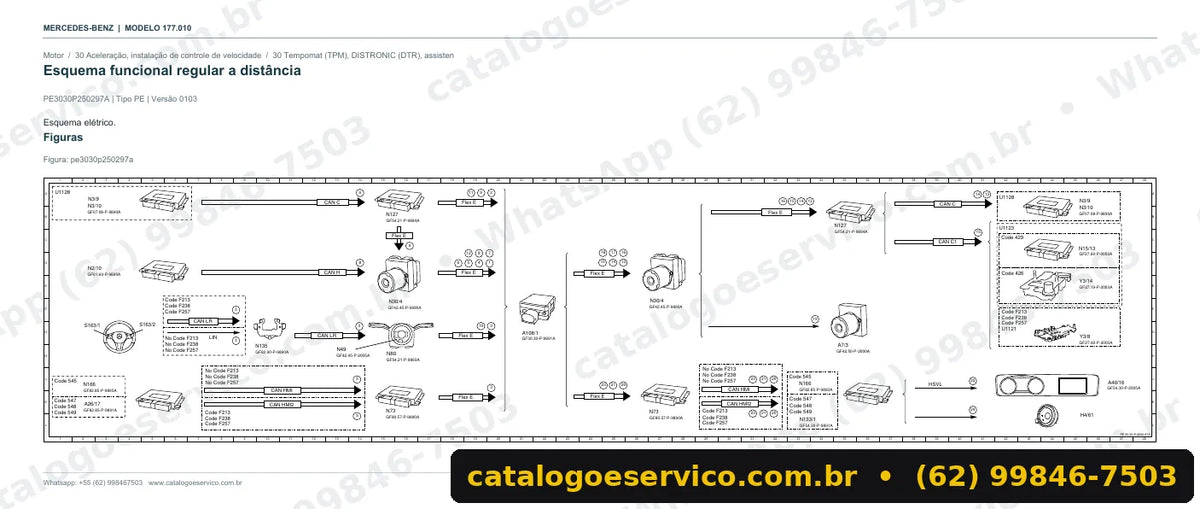

Diagrama elétrico do A 180 (W177)
Incluso no manual, o diagrama elétrico do A 180 (W177) cobre 81 sistemas. A lista traz os sensores e sondas, os módulos de comando, a injeção diesel Common-Rail, a injeção direta de gasolina com ignição, o gerenciamento de temperatura e o retorno dos gases de escape. Com ele, fica mais fácil localizar fusíveis e relés, medir sinais e checar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 81 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes que faz a remoção da transmissão com embreagem dupla e o mecânico autônomo que troca o termostato e o sensor NOx. O dono que cuida do próprio carro encontra o escoamento e o abastecimento do óleo do câmbio.
Perguntas frequentes
O manual está em português?
Sim. O conteúdo está inteiramente em português, com até 406 procedimentos de reparo de fábrica.
Como escolho a versão?
Pelo código do chassi: 177.010 é o A 180 d (diesel) e 177.084 é o A 180. Na dúvida, chame no WhatsApp.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre 81 sistemas do veículo.
Há opção só com a parte elétrica?
Sim. Existe a variante “Somente diagramas elétricos”, para quem precisa apenas dos esquemas.
O manual cobre o câmbio de dupla embreagem?
Sim. Traz a remoção e instalação da transmissão com embreagem dupla e o escoamento e abastecimento do óleo do câmbio.
