O Manual de Oficina Mercedes-Benz A 160 (W176) atende 2 versões do hatch compacto da Classe A terceira geração (W176): a A 160 a gasolina, com motor M 270, e a A 160 CDI / A 160 d a diesel, com motor OM 607. As duas aparecem com câmbio manual 711.6 ou automatizado de dupla embreagem 7G-DCT (724.0). Escolhida a versão, você recebe o manual de oficina dela, com até 248 procedimentos de reparo e até 1.600 páginas, todos em português.
Versões disponíveis (2)
- A 160 — chassi 176.041 · motor M 270 · hatch · 248 procedimentos · 1.600 páginas
- A 160 CDI / A 160 d — chassi 176.011 · motor OM 607 · hatch · 210 procedimentos · 1.363 páginas
Basta ver o combustível no documento do carro: a A 160 a gasolina corresponde ao chassi 176.041 e a A 160 CDI ou A 160 d a diesel, ao chassi 176.011. Se o documento não ajudar, chame no WhatsApp com a placa ou o chassi.
Destaques deste manual
- A 160 (chassi 176.041) e A 160 CDI / A 160 d (chassi 176.011).
- Motor M 270 a gasolina ou OM 607 a diesel.
- Câmbio manual 711.6 ou 7G-DCT de dupla embreagem.
- 210 a 248 procedimentos de reparo.
- 1.363 a 1.600 páginas e até 162 valores de torque.
- 56 sistemas no diagrama elétrico.
O que este manual cobre
O manual do A 160 (W176) inclui a troca da unidade de comando eletro-hidráulica do câmbio automatizado com a transmissão instalada, o cárter de óleo da caixa automática, a bomba de combustível com o sensor de nível, a bateria adicional e o comando por cremalheira. Traz também a instalação do silencioso traseiro esportivo e a correção do óleo do ar-condicionado.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 03 — Peças motrizes
- Grupo 05 — Comando do motor
- Grupo 15 — Instalação elétrica motor
- Grupo 20 — Arrefecimento do motor
- Grupo 27 — Transmissão automática
- Grupo 31 — Chassi, operação com reboque
- Grupo 40 — Rodas, alinhamento
- Grupo 42 — Freios - hidráulica e mecânica
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 68 — Acabamento interno
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 83 — Climatização
- Grupo 88 — Peças acopladas, tampas externas

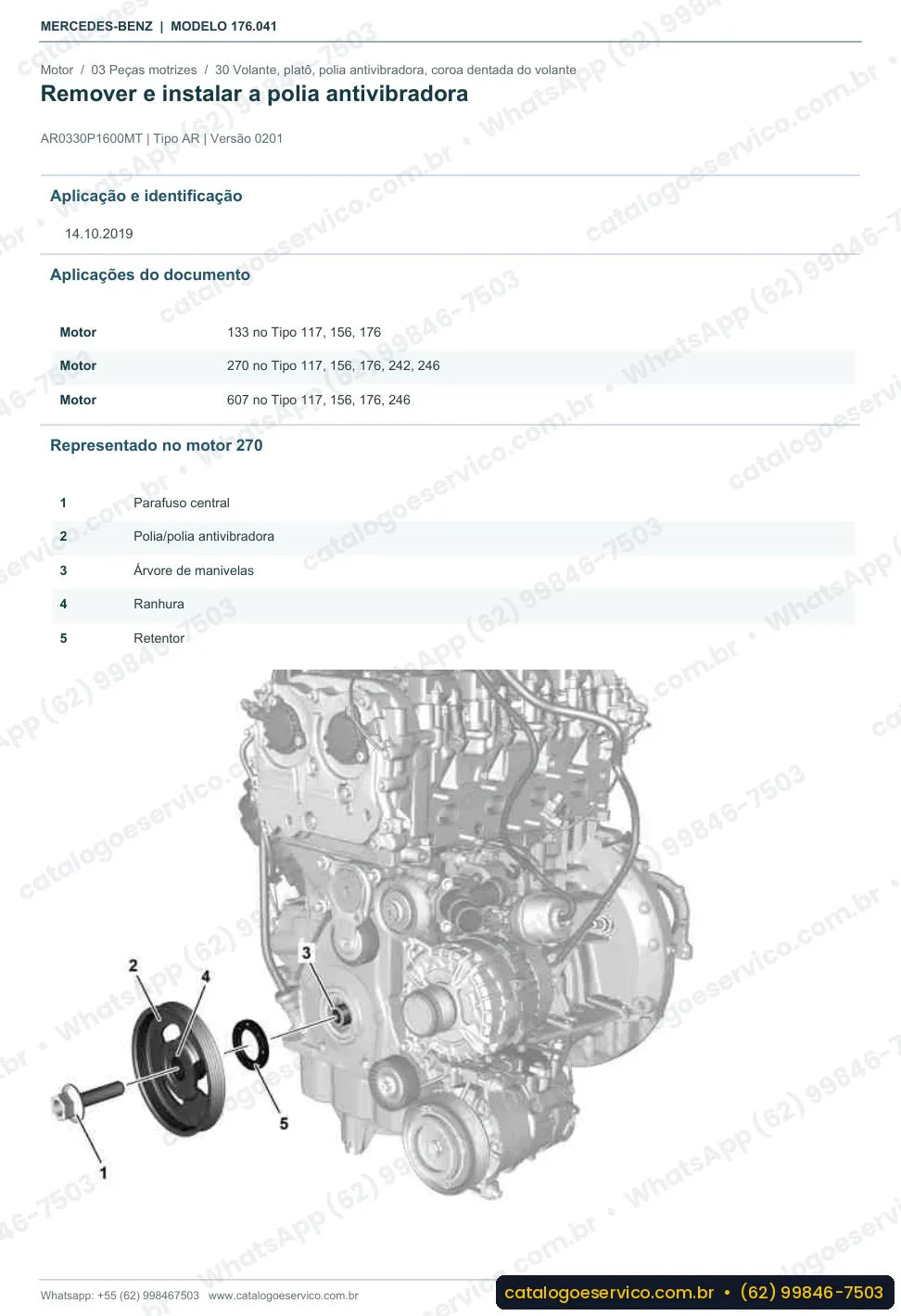

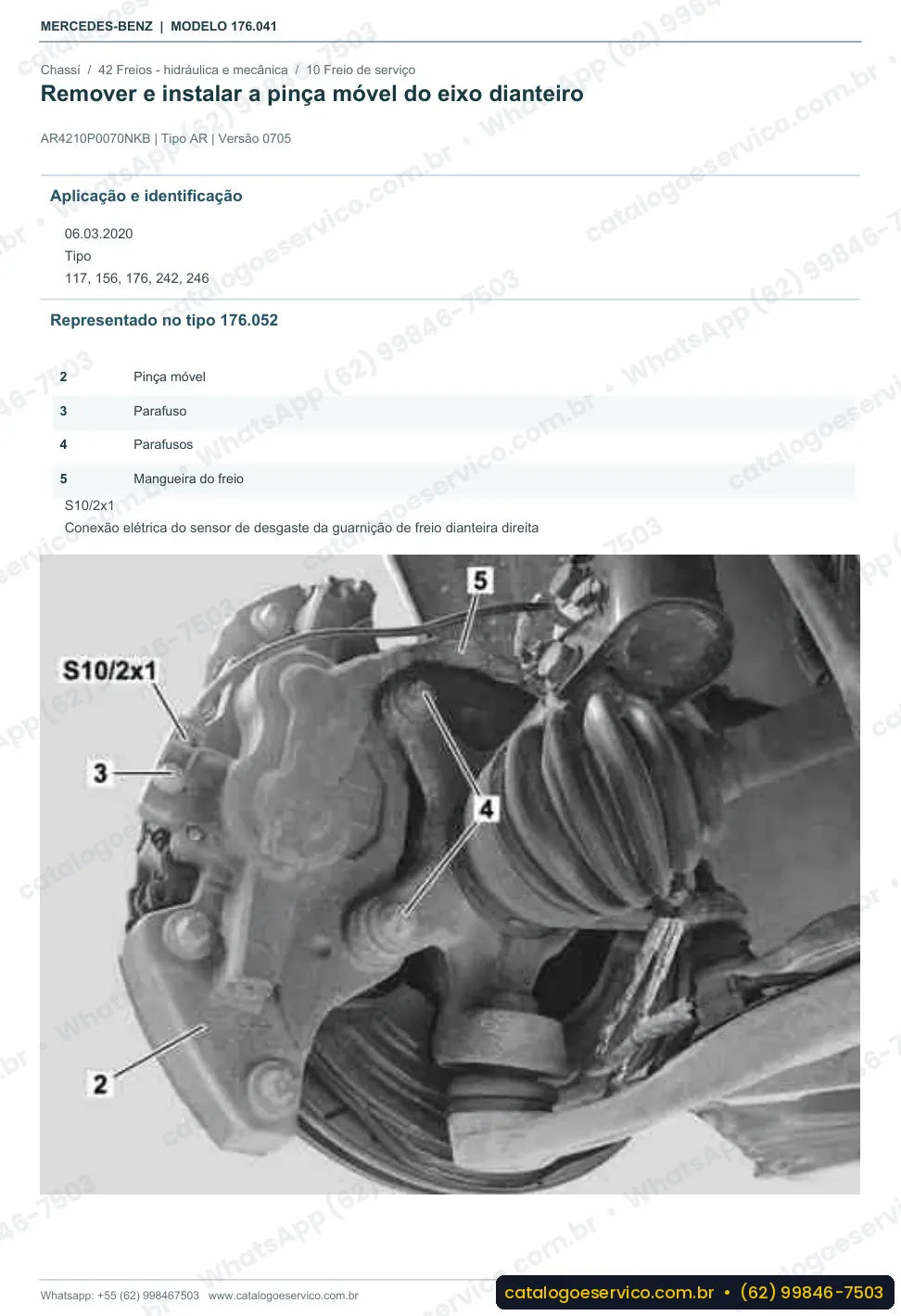

Exemplos de dados do manual
Exemplos de torque:
- Pino guia no suporte da pinça do freio móvel e parafuso do pino guia na pinça móvel: 35 Nm (BA42.10-P-1004-12J)
- Interruptor do nível de óleo no cárter: 9 Nm (BA18.40-P-1001-01I)
Exemplo de esquema elétrico: Esquema elétrico da iluminação externa: fusível F58.
Diagrama elétrico do A 160 (W176)
O diagrama elétrico do A 160 (W176) vem incluído no manual de cada versão e ajuda a diagnosticar desde a pré-incandescência do diesel até os assistentes de condução. Os esquemas trazem a injeção diesel Common-Rail, a elétrica da transmissão, o Tempomat com DISTRONIC, a direção elétrica, o Keyless-Go e a climatização automática, com a identificação dos fios de cada circuito. Para quem só quer a parte elétrica, existe a opção "Somente diagramas elétricos" em Conteúdo.
Ao todo, são 56 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Útil para a oficina independente especializada em Mercedes que precisa abrir o câmbio 7G-DCT e trocar sua unidade eletro-hidráulica, e para o mecânico autônomo que vai substituir a caixa de direção. O dono que gosta de personalizar o carro encontra a montagem do silencioso esportivo.
Perguntas frequentes
Os textos são em português?
Sim, os dois manuais do A 160 (W176) estão em português.
Tenho uma A 160 d. Qual versão escolho?
Escolha A 160 CDI / A 160 d, chassi 176.011, com motor OM 607.
Vem com esquemas elétricos?
Sim, os diagramas elétricos de 56 sistemas estão incluídos no manual.
Cobre o câmbio 7G-DCT?
Sim, inclusive a troca da unidade de comando eletro-hidráulica e do cárter de óleo.
