Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt 80 Spin Ace (modelo Sumitomo SH80-3 / SH80-3B; aparentado ao SH75X-3B); inclui variantes 80 Spin Ace, 80MSR e 80 Spin Ace Tier III
- Tipo de equipamento: Escavadeira Hidráulica

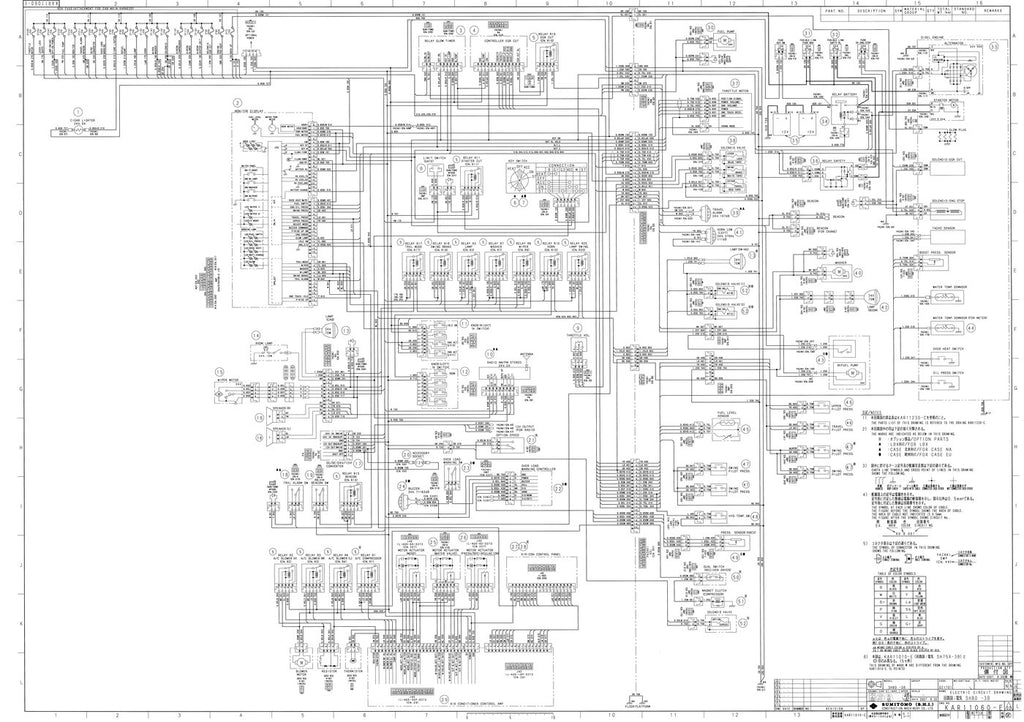

- Documento: Esquema Elétrico (Electrical Schematics)
- Referência: Folhas de esquema (TIF) - Electric Circuit Diagram Sumitomo, desenhos KAR1080-E / KAR1502-E
- Motor: Motor diesel (bloco 'DIESEL ENGINE' no esquema, com alternador, motor de partida, vela aquecedora e solenoides de EGR/parada); marca não indicada na folha
- Páginas: 7
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 80 é o documento técnico em PDF da escavadeira hidráulica, com 7 páginas em Inglês: Diagramas elétricos e hidráulicos de fábrica para todas as versões. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Esquemas elétricos e hidráulicos da miniescavadeira Spin Ace de giro reduzido
- Cobre 3 gerações/variantes: 80 Spin Ace, 80MSR e 80 Spin Ace Tier III (2 folhas elétricas A e B)
- Bloco do motor diesel com solenoides de EGR/parada, vela aquecedora, partida e alternador
- Legenda de cores dos fios e mapa de conectores em cada folha
- Desenhos originais de fábrica Sumitomo (S.H.I.), modelo SH80-3/3B
Circuitos incluídos
- Esquema elétrico 80 Spin Ace
- Esquema hidráulico 80 Spin Ace
- Esquema elétrico 80MSR
- Esquema hidráulico 80MSR
- Esquema elétrico 80 Spin Ace Tier III (Print A)
- Esquema elétrico 80 Spin Ace Tier III (Print B)
- Esquema hidráulico 80 Spin Ace Tier III
- Chave de ignição, partida e bateria
- Motor diesel: alternador, vela aquecedora e solenoides (EGR/parada)
- Relés (temporizador de aquecimento, farol, buzina, limpador, lavador)
- Motor de aceleração (throttle motor) e válvulas solenoides
- Sensores (temperatura da água, pressão de óleo, combustível, pressão-piloto)
- Monitor / display e faróis de trabalho
- Ar-condicionado e tabela de códigos de cores
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e mecânicos que fazem diagnóstico elétrico/hidráulico da miniescavadeira.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
