Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): 600 LX MH (Material Handler), manual de esquemas 1118
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Referência: Manual 1118 (Circuit Schematic Diagrams)
- Páginas: 2
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 600LX é o documento técnico em PDF da escavadeira hidráulica, com 2 páginas em Inglês: Pranchas originais: circuito elétrico e hidráulico completos em folha única. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material

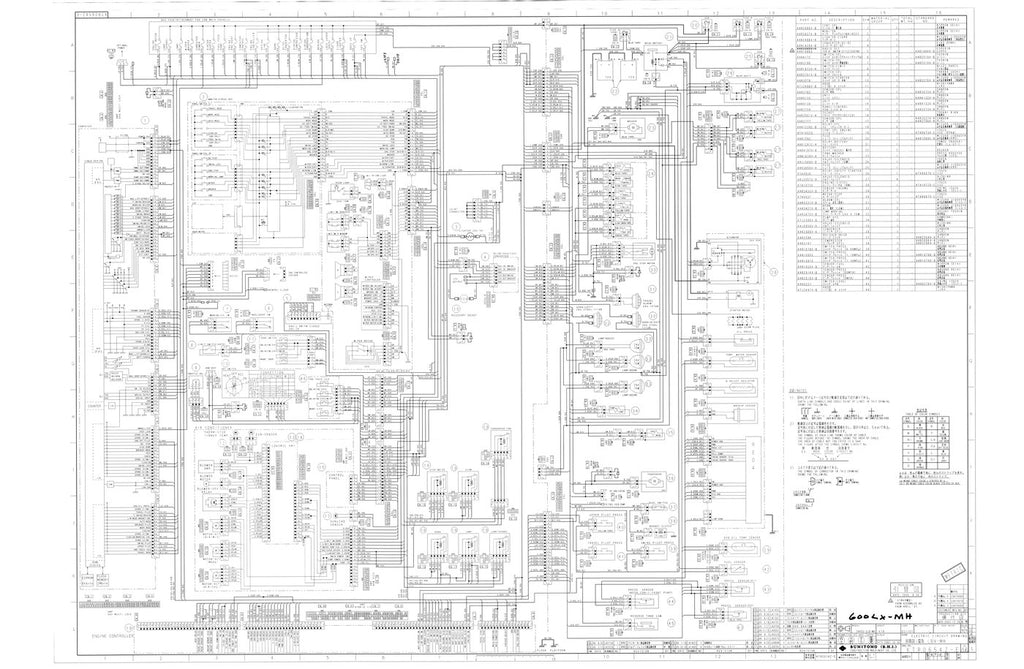

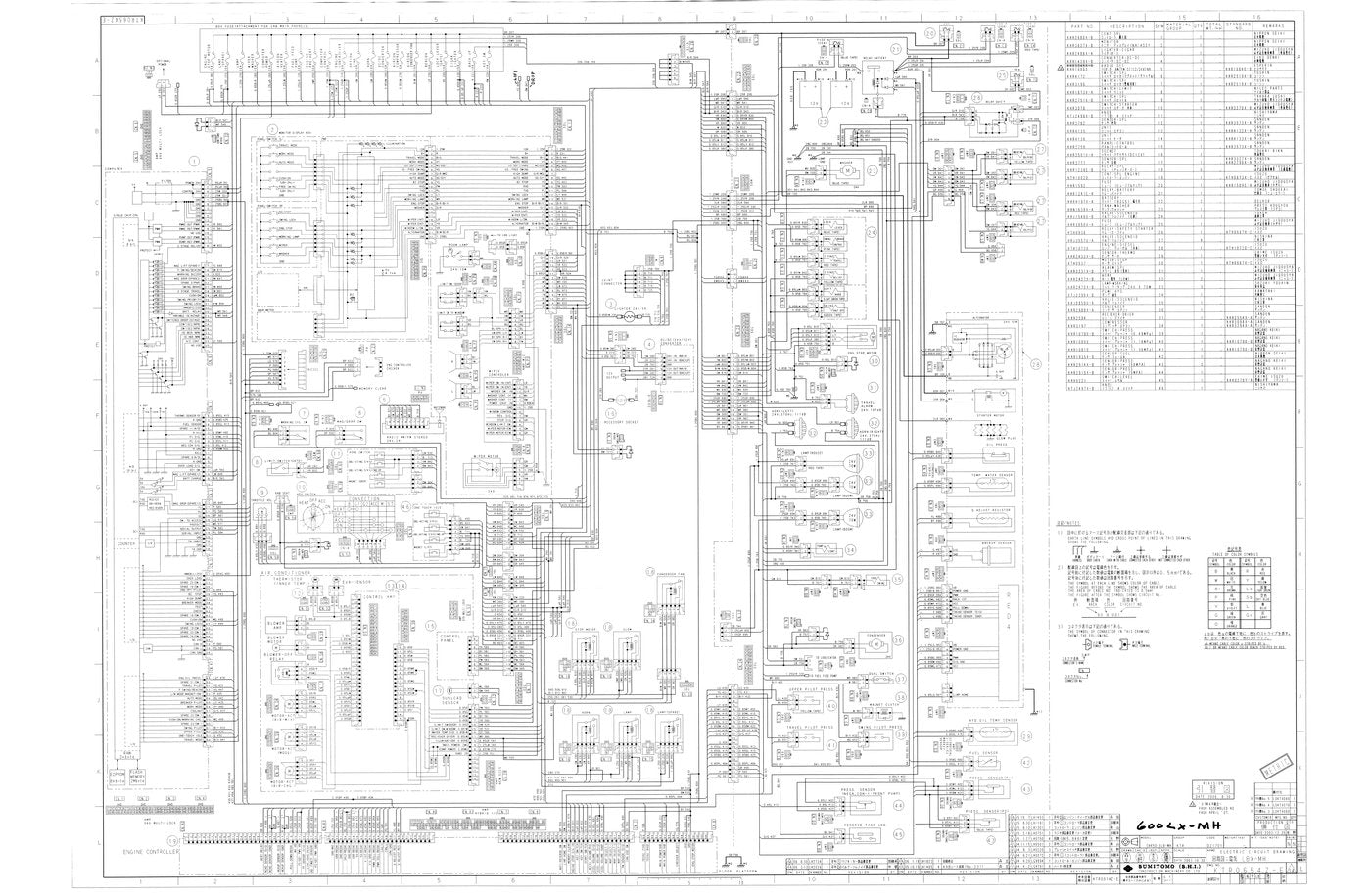

- Duas pranchas TIF em alta resolução: esquema elétrico e esquema hidráulico completos em folha única
- Desenhos originais Sumitomo (S.H.I.) para a variante Material Handler 600 LX MH
- Cada componente traz part number cruzado e tabela de código de cores dos fios
- Circuito hidráulico detalha lança, braço, caçamba, giro, translação reta e comando piloto
- Circuito elétrico mostra controlador do motor, monitor, ar-condicionado e todos os sensores
- Ideal para diagnóstico de falhas ponto a ponto em bancada
Circuitos incluídos
- Esquema elétrico completo (diagrama de circuito elétrico da máquina)
- Circuito do controlador do motor (engine controller)
- Circuito do monitor / painel de instrumentos (monitor display unit)
- Circuito do ar-condicionado (compressor, blower, sensores de temperatura)
- Circuito de sensores, relés e fusíveis (pressão, temperatura da água, combustível)
- Esquema hidráulico completo (diagrama de circuito hidráulico da máquina)
- Circuito da válvula de controle principal (control valve, seções da lança/braço/caçamba)
- Circuito de translação e comando de pedal (travel motor / pedal travel)
- Circuito de giro e giro livre (swing motor / free swing)
- Circuito de comando piloto e opções (pilot / 2nd option, double acting)
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e mecânicos de manutenção que diagnosticam falhas elétricas e hidráulicas ponto a ponto.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
