Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): 6000 Quantum (6000Q) — folhas nas variantes SL e RT SL
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Páginas: 15
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 6000 é o documento técnico em PDF da escavadeira hidráulica, com 15 páginas em Inglês: Diagramas elétricos de grande formato para rastrear qualquer circuito. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Esquemas elétricos completos em folhas de grande formato
- Variantes SL e RT SL com notação de revisões (E.O. Number)
- Componentes numerados vinculados a lista de peças com descrição
- Tabela de código de cores dos fios para rastreamento
- Inclui junta rotativa, circuitos de grapple e outriggers
Circuitos incluídos

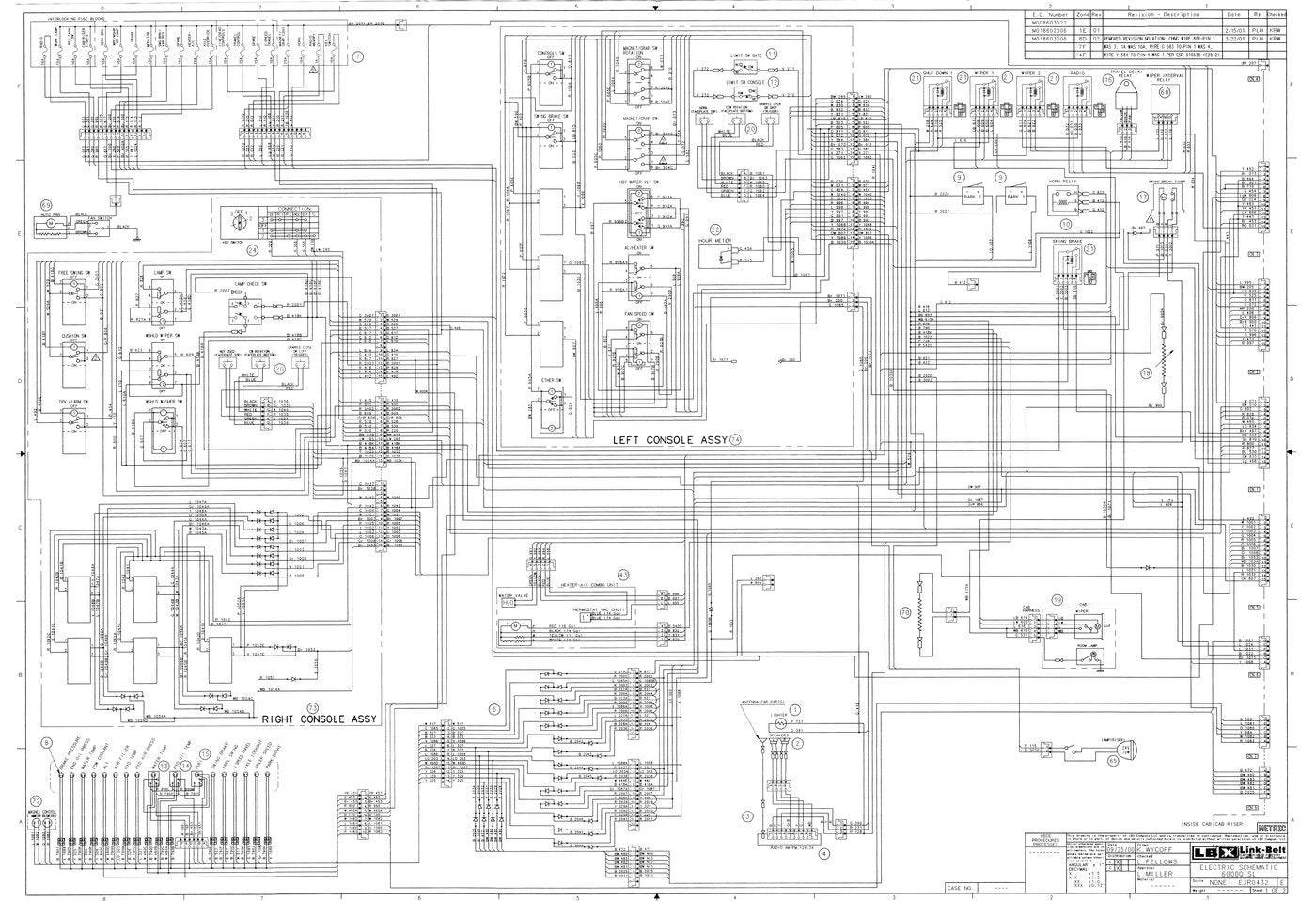

- Esquema elétrico geral (Electric Schematic 6000Q)
- Blocos de fusíveis intertravados
- Conjunto do console direito
- Conjunto do console esquerdo
- Relés (buzina, retardo do limpador, freio de giro, temporizador)
- Sistema do limpador e lavador de para-brisa
- Unidade combinada de aquecedor/ar-condicionado e válvula de água
- Rádio e alto-falantes
- Circuito de partida, alternador e relé de segurança
- Sensores (temp. do óleo hidráulico, temp. da água, nível de combustível, pressão)
- Válvulas solenoides e junta rotativa (grapple/outriggers)
- Lista de componentes e tabela de código de cores dos fios
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e técnicos de manutenção que precisam seguir a fiação e diagnosticar falhas elétricas da máquina.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
