Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): 330 EX / 330 LX EX (equivalentes Sumitomo SH300-3, SH300LC-3, SH350HD-3, SH400-3 e SH450HD-3, fabricação Sumitomo/LBX).
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Páginas: 5
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 330 é o documento técnico em PDF da escavadeira hidráulica, com 5 páginas em Inglês: Pranchas originais para diagnóstico hidráulico e elétrico ponta a ponta. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Pranchas hidráulicas e elétricas originais Sumitomo/LBX em grande formato
- Pressões de ajuste indicadas em cada válvula (unidades métricas, MPa)
- Lista de peças/componentes com números correlacionados ao desenho
- Cobre modelos 330 EX e 330 LX (linha Sumitomo SH300–SH450-3)
- Circuitos de translação, giro, lança/braço/caçamba e opcional detalhados
Circuitos incluídos

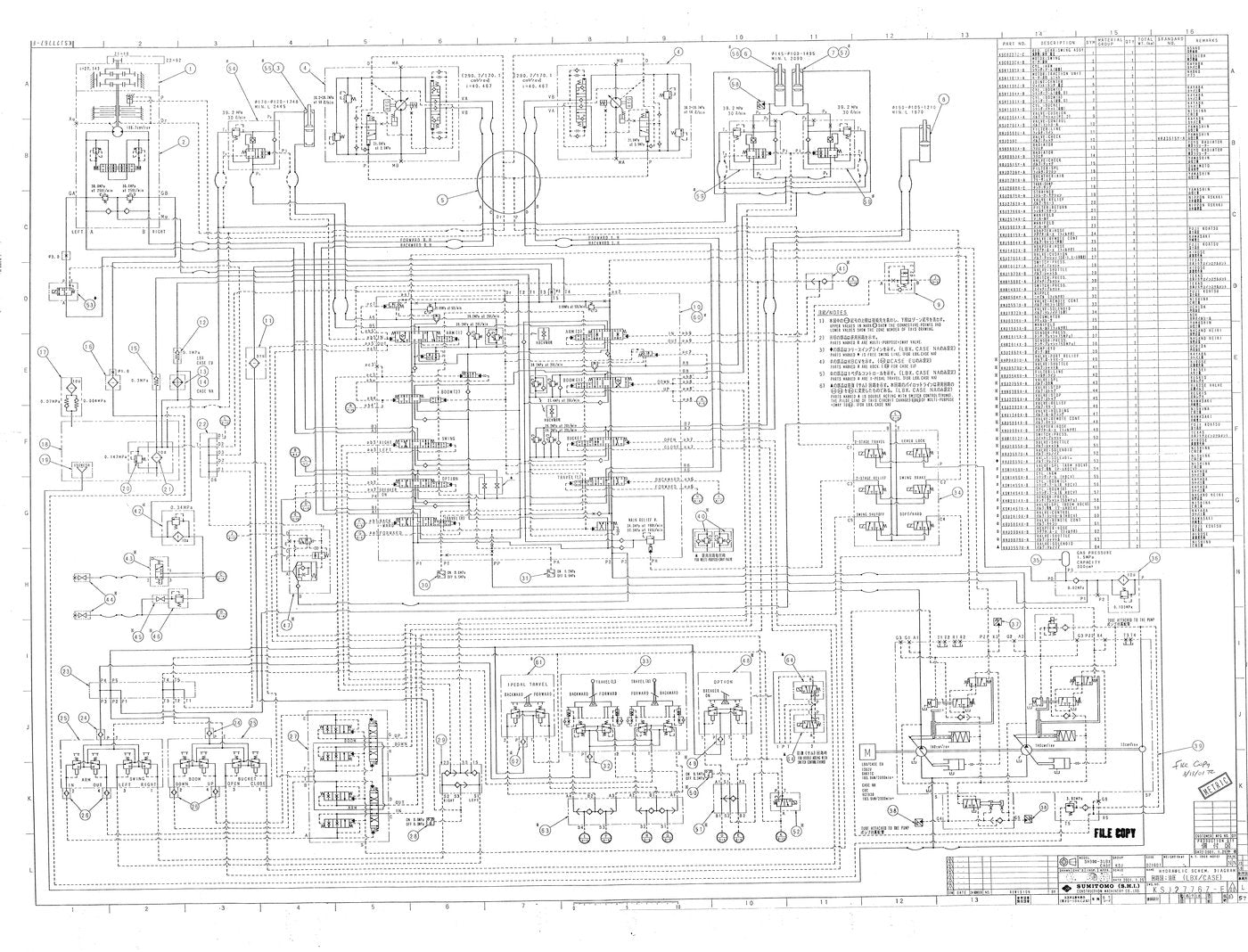

- Diagrama esquemático hidráulico completo (bomba Uchida)
- Bomba hidráulica e válvula de alívio principal
- Bloco da válvula de controle (lança, braço, caçamba)
- Circuito de translação de 2 velocidades e trava de deslocamento
- Circuito de giro (freio de giro e válvula de corte)
- Válvulas solenoides multifunção e circuitos opcionais
- Circuito de controle piloto
- Diagrama de circuito elétrico (fiação geral)
- Fiação do monitor, instrumentos e sensores
- Fiação do ar-condicionado e painel de controle
- Fiação do motor: partida, alternador, relés e fusíveis
- Lista de componentes com números de peça (tabela lateral)
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Técnicos hidráulicos e eletricistas de manutenção que precisam rastrear circuitos e ajustes de pressão da máquina.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
