Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): 290 (290 LX); esquemas Sumitomo (S.H.I.) / Link-Belt
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Motor: Indício de motor Isuzu 6BG1T no esquema hidráulico (nota 'AW ISUZU 6BG1T'); confirmar na placa da máquina
- Páginas: 8
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 290 é o documento técnico em PDF da escavadeira hidráulica, com 8 páginas em Inglês: pranchas de esquema hidráulico e elétrico para diagnóstico. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Pranchas em folha grande de esquema hidráulico e elétrico do 290 LX
- Circuito hidráulico completo com pressões de ajuste indicadas
- Diagrama elétrico com sensores, monitor e controlador do motor
- Tabela de peças/números junto ao próprio esquema
- Legenda de símbolos e código de cores para leitura dos cabos
Circuitos incluídos

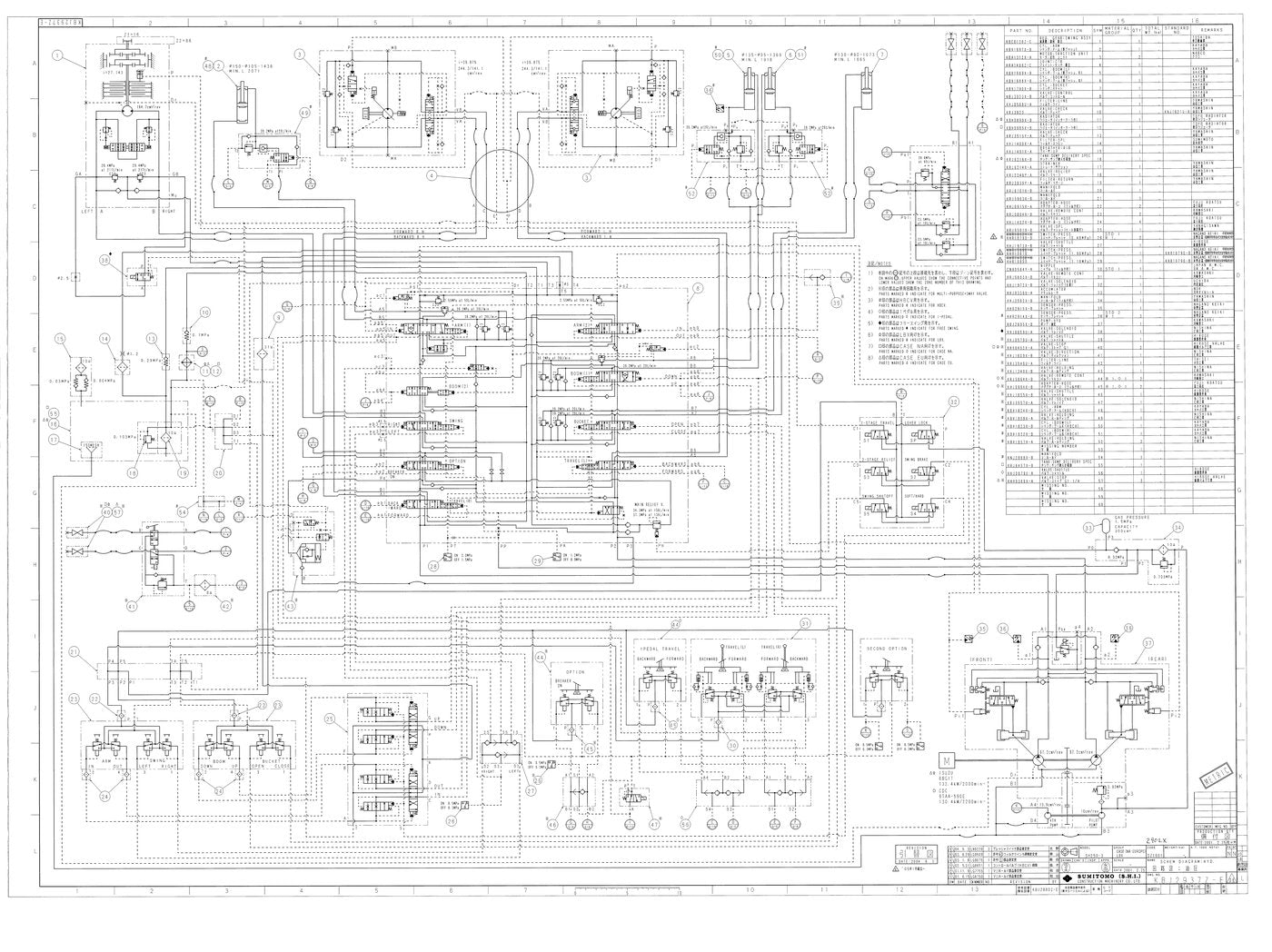

- Diagrama de circuito hidráulico (Schematic Diagram HYD)
- Circuito de trabalho: lança, braço, caçamba e giro
- Circuito de translação (forward/backward) e válvulas de pedal
- Válvula de controle principal e válvulas de alívio principais
- Circuito piloto e válvulas de controle remoto
- Válvulas solenoide (trava de segurança, prioridade de giro, soft/hard)
- Circuitos de opção (rompedor / segunda opção)
- Diagrama de circuito elétrico (Electric Circuit Drawing)
- Painel/monitor, sensores e controlador do motor (engine controller)
- Fusíveis, relés, iluminação e ar-condicionado
- Lista de peças/componentes com número e descrição (lado da prancha)
- Tabela de símbolos e código de cores dos cabos
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e mecânicos que diagnosticam circuitos hidráulicos e elétricos em campo.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
