Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 6820 Ingersoll Rand são o documento técnico em PDF, com 110 páginas em inglês, feitos para quem precisa rastrear um circuito ponto a ponto antes de desmontar qualquer coisa.
ABG Titan 6820 é um equipamento da ABG, de Hameln, na Alemanha. A fábrica fez parte da Ingersoll Rand entre 1990 e 2007 e depois passou para a Volvo — é o mesmo equipamento que muita gente procura como Volvo ABG Titan 6820.
Destaques deste material
- Diagramas de circuito apresentados folha a folha, para rastrear cada linha do chicote do início ao fim.
- Componentes, relés, sensores e conectores identificados por código, para localizar o ponto exato da falha.
- Reúne o lado elétrico e o hidráulico no mesmo documento, ligando comando, válvula e atuador durante o diagnóstico.
- Material oficial de fábrica ABG / Ingersoll Rand, referência direta para manutenção preventiva e corretiva.
O que os esquemas cobrem

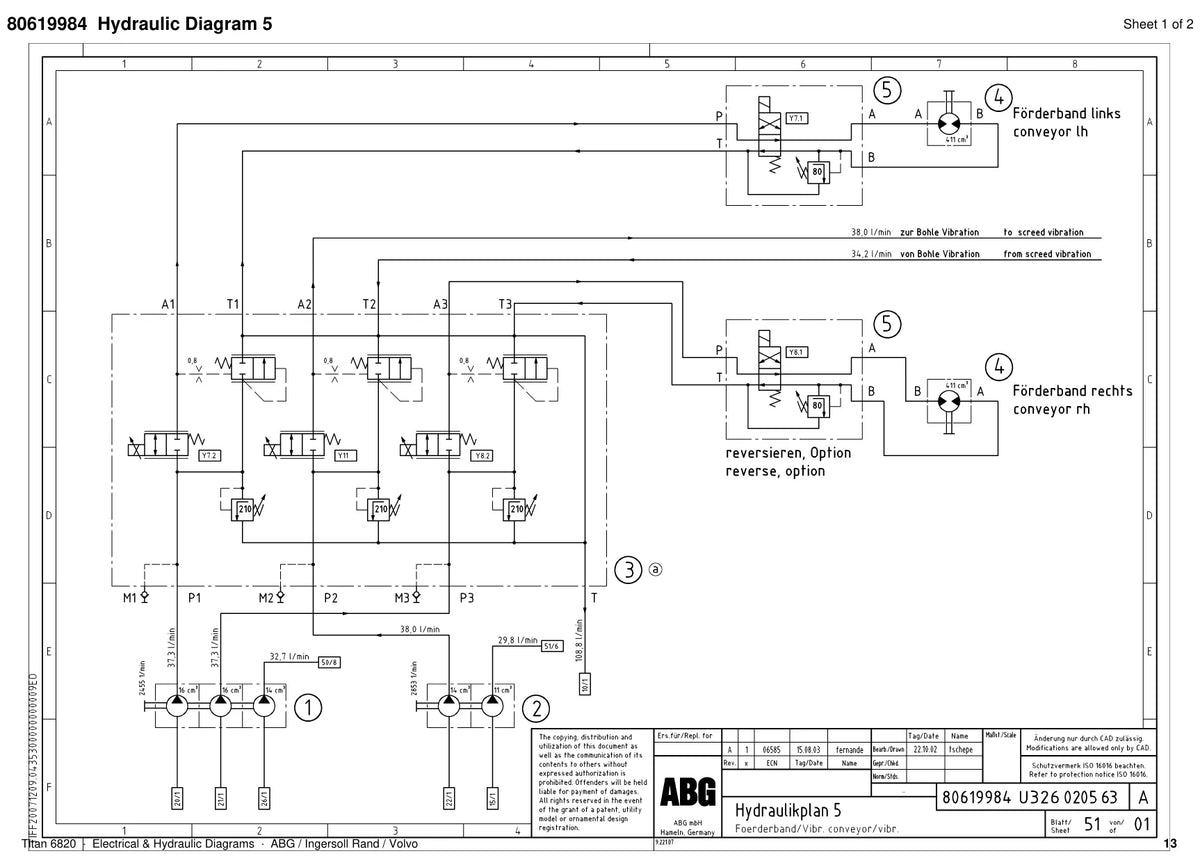

- Diagrama hidráulico 2 (motor / tanque)
- Diagrama hidráulico 3, 4 e 5
- Diagrama hidráulico 6, 7, 8 e 9
- Diagrama hidráulico 10 (vario / crown)
- Blocos de válvula da rosca, transportador e vibrador
- Blocos de válvula de nivelamento e cilindros
- Bloco de válvula do dispositivo de carga da mesa
- Diagrama hidráulico do acionamento de esteira (crawler)
- Kit de liberação do freio de emergência

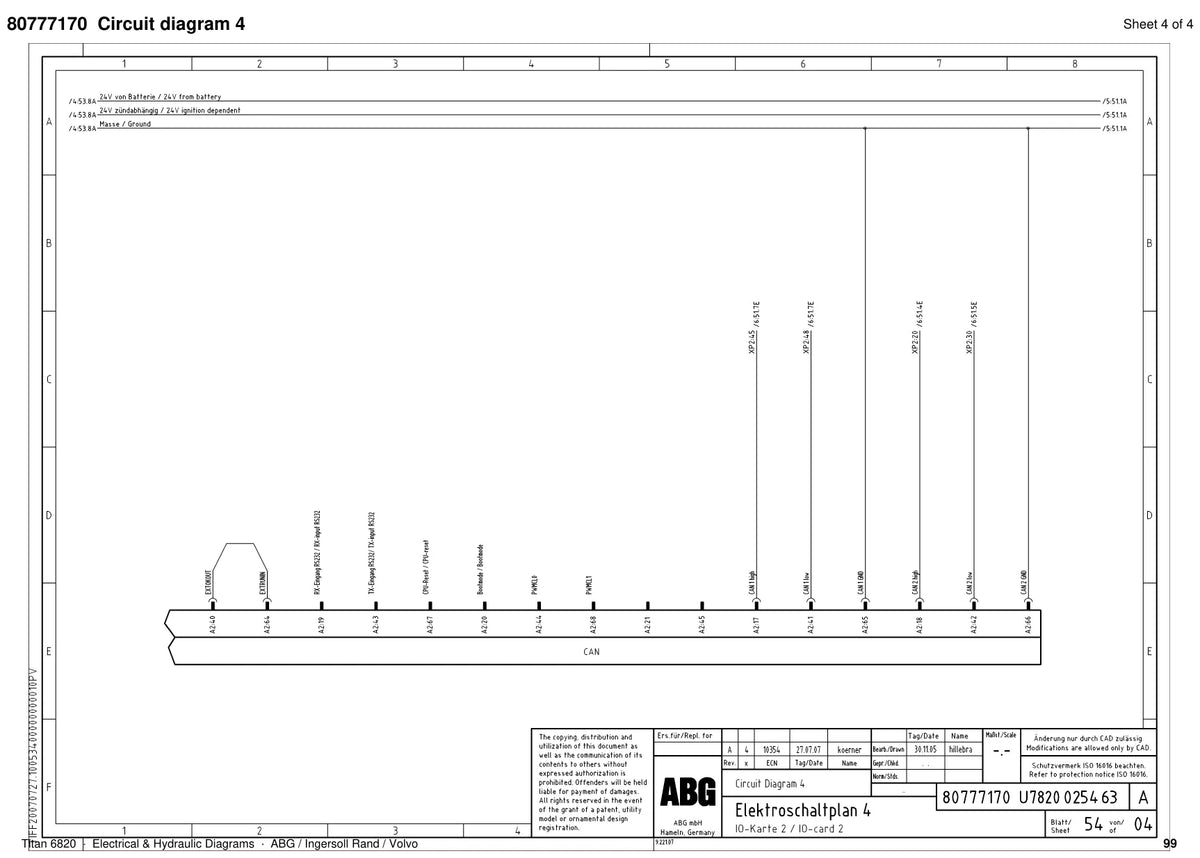

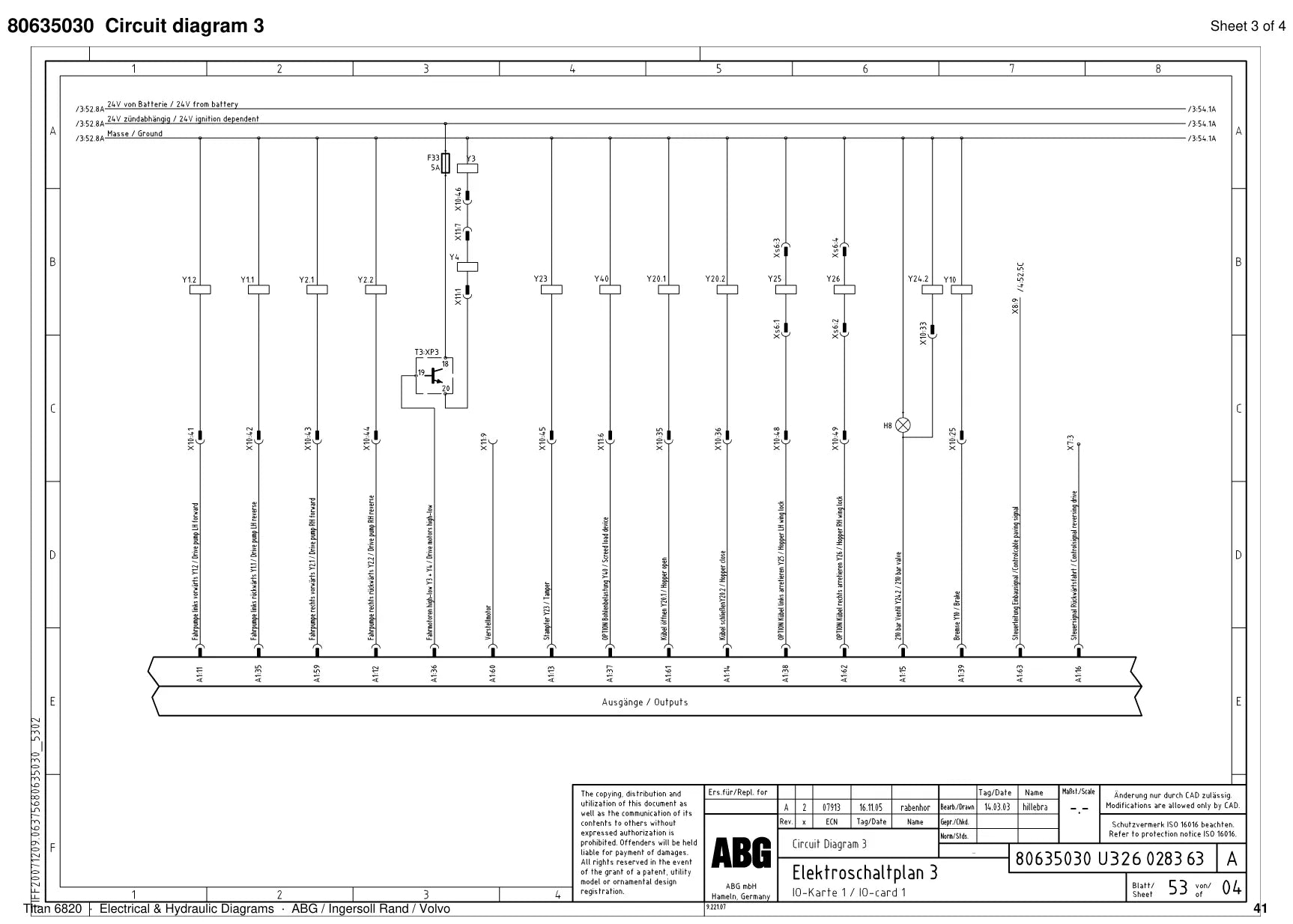

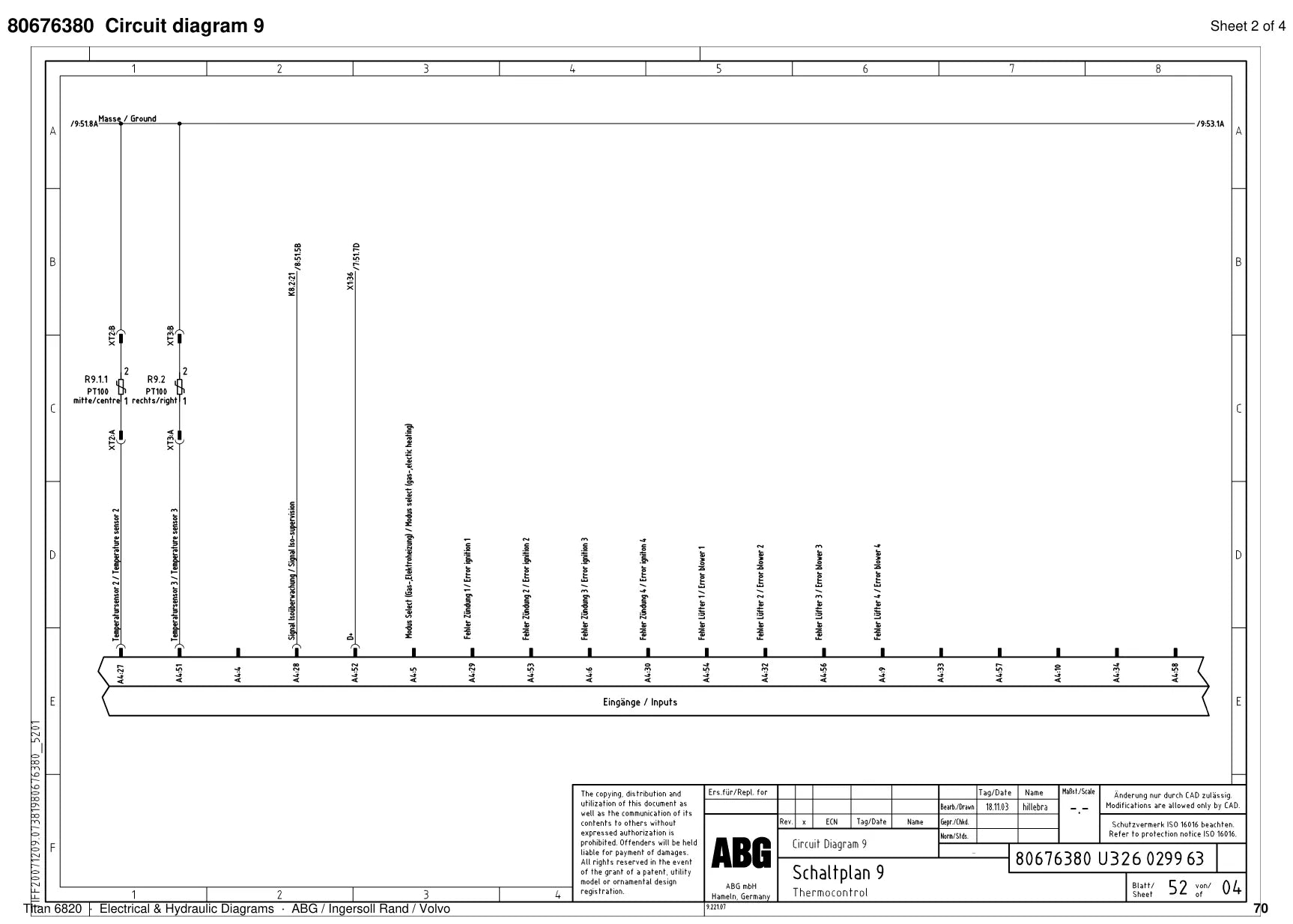

- Diagramas de circuito elétrico (múltiplos conjuntos)
- Válvula de redução e de controle de pressão
- Filtro da linha de retorno e sensor de temperatura Ni1000
Por que vale a pena
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 6820.
Perguntas frequentes
Serve para a ABG Titan 6820 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 110 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
