Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 6870 Ingersoll Rand são o documento técnico em PDF, com 82 páginas em inglês, com os diagramas numerados por folha e os componentes pelo código de fábrica. Encurtam o caminho entre o defeito e a causa.
ABG Titan 6870 é um equipamento da ABG, de Hameln, na Alemanha. A fábrica fez parte da Ingersoll Rand entre 1990 e 2007 e depois passou para a Volvo — é o mesmo equipamento que muita gente procura como Volvo ABG Titan 6870.
Destaques deste material
- Diagramas de circuito folha a folha para rastrear cada linha, borne e conector do sistema elétrico
- Circuitos hidráulicos organizados por função (translação, roscas, mesa, cilindros) para diagnóstico direcionado
- Códigos originais dos diagramas ABG para referência cruzada com o equipamento
- Diagramas de fiação para localizar relés, sensores, fusíveis e chicotes durante o reparo
O que os esquemas cobrem
- Diagramas de circuito elétrico (48 folhas)
- Diagramas de circuito do aquecimento elétrico

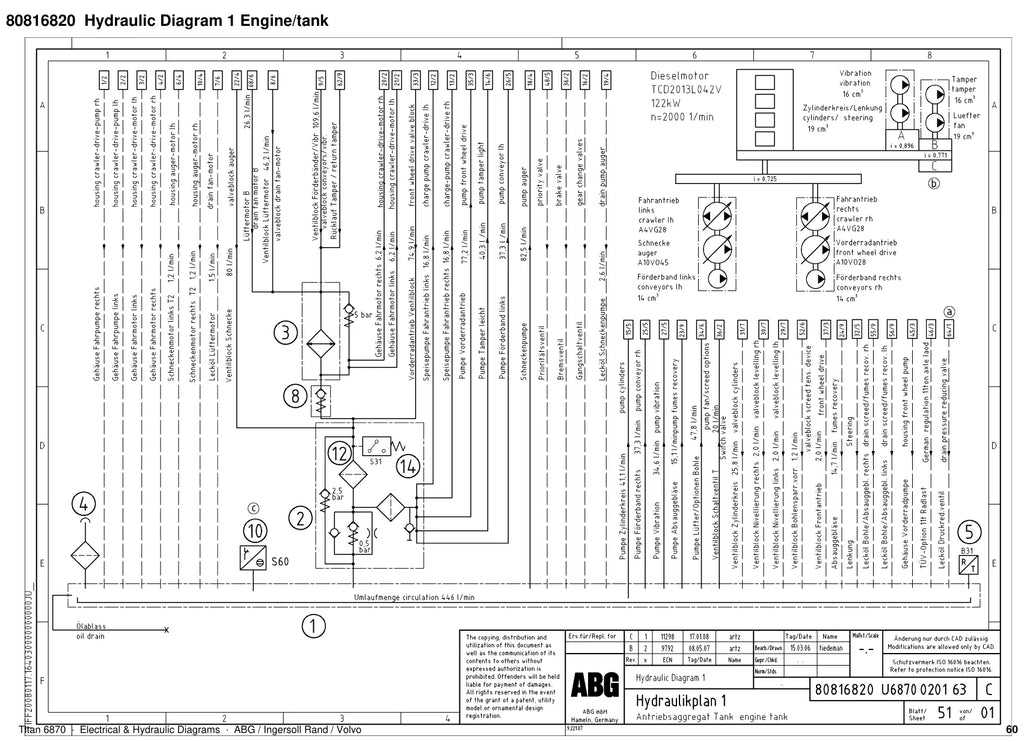

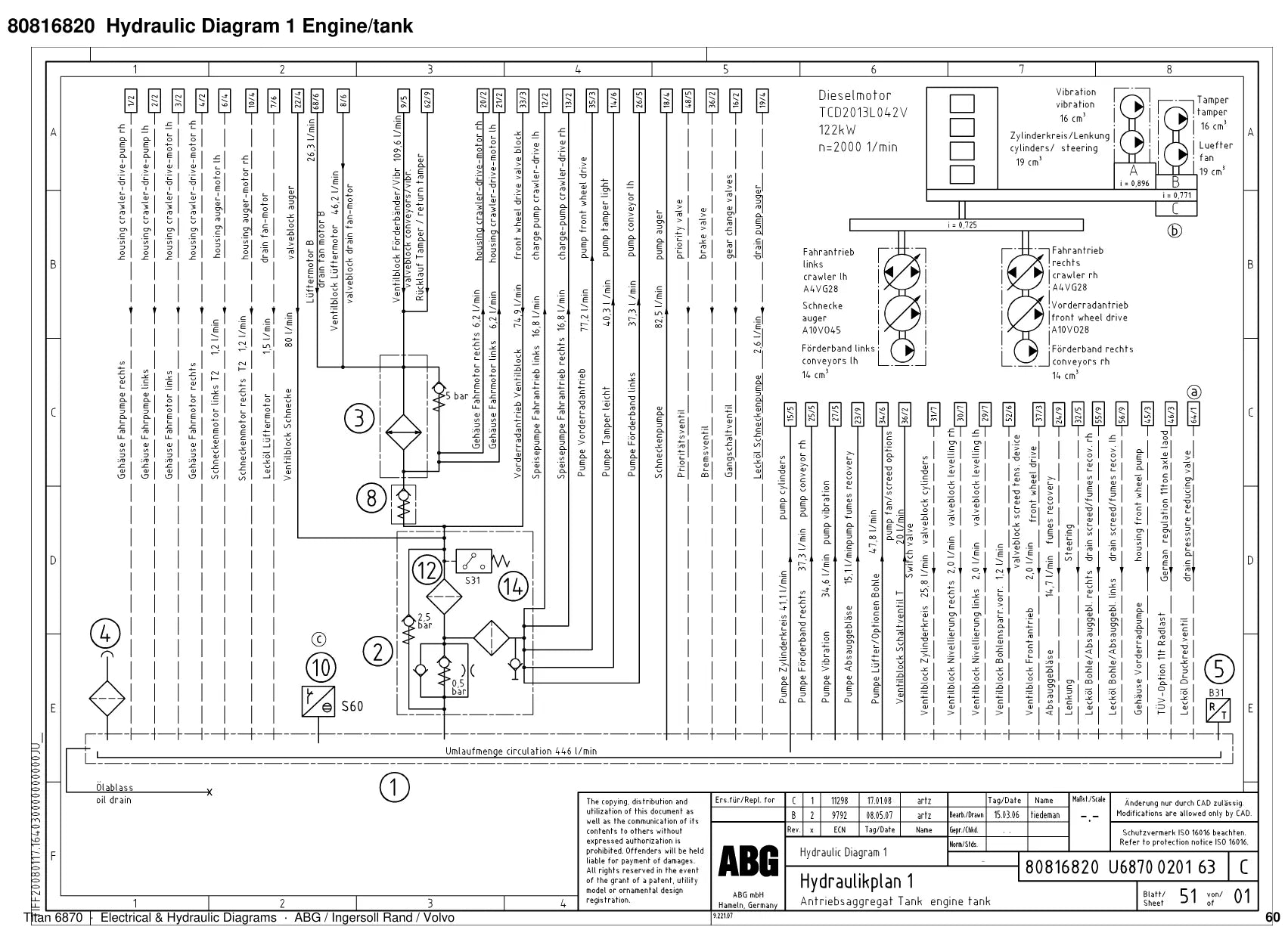

- Diagrama hidráulico do motor e tanque

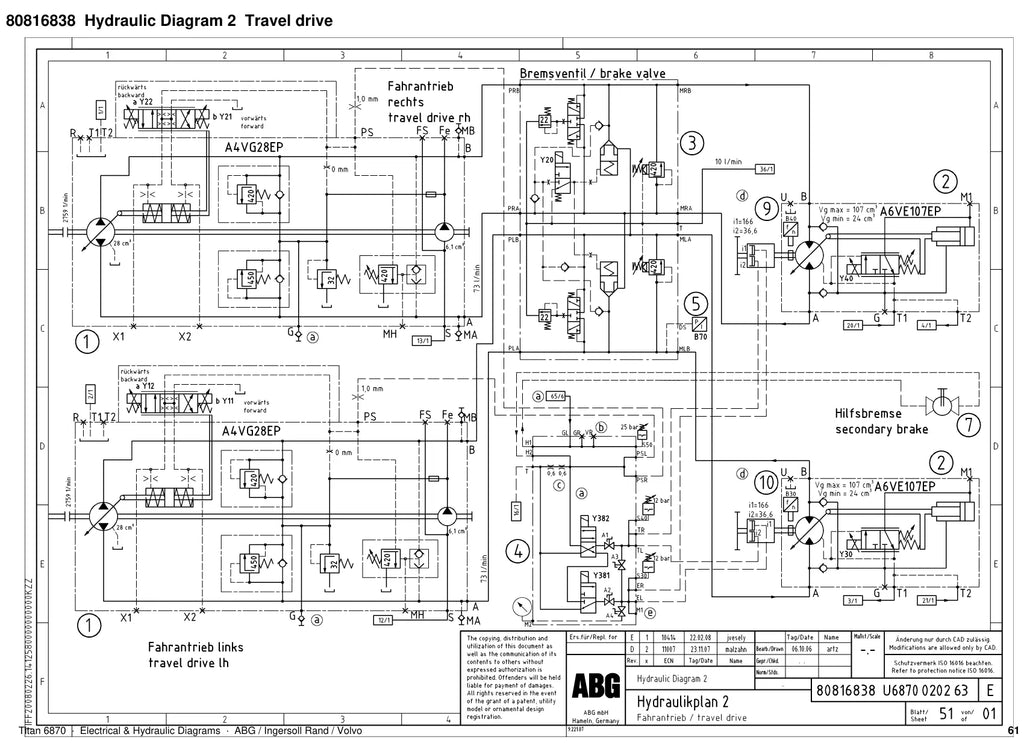

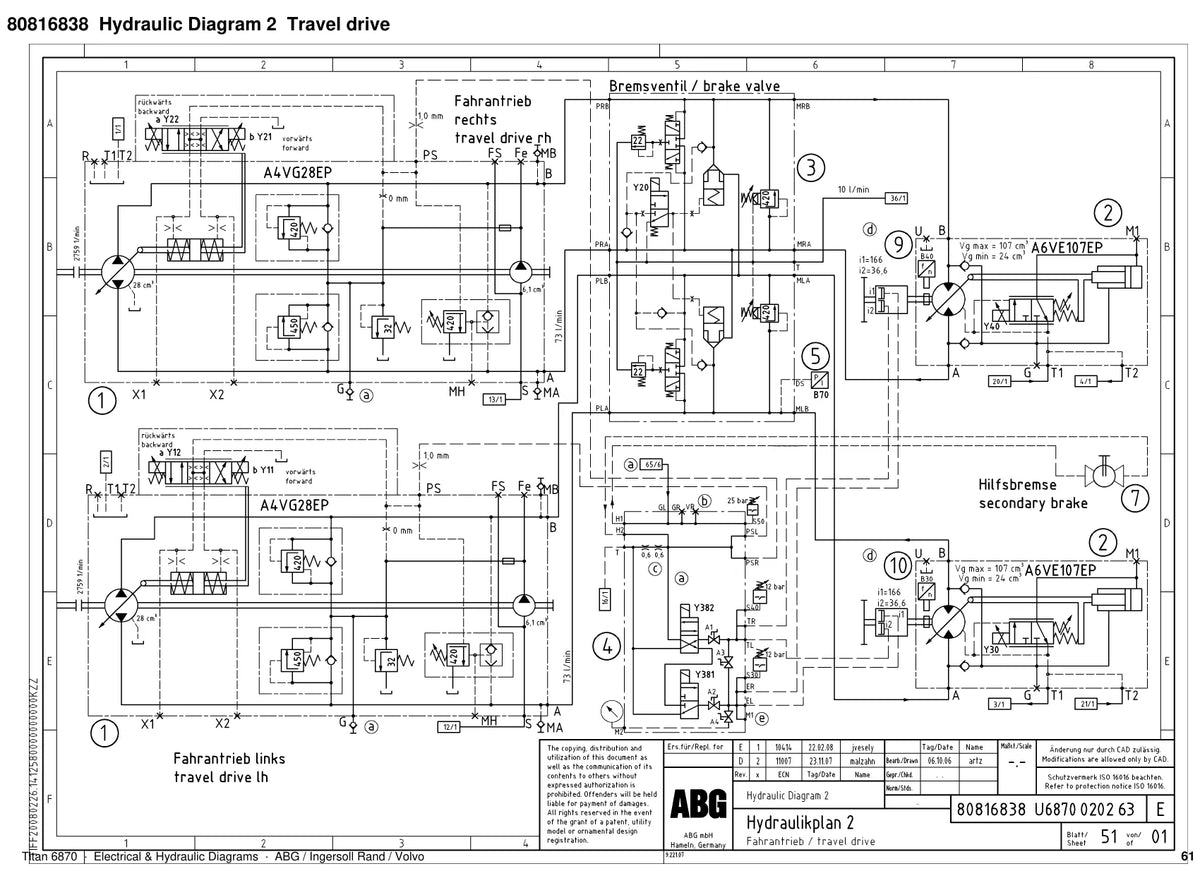

- Diagrama hidráulico de translação (travel drive)
- Diagrama hidráulico da tração dianteira
- Diagrama hidráulico das roscas (auger)
- Diagrama hidráulico do transportador e vibração
- Diagrama hidráulico do compactador e ventilador

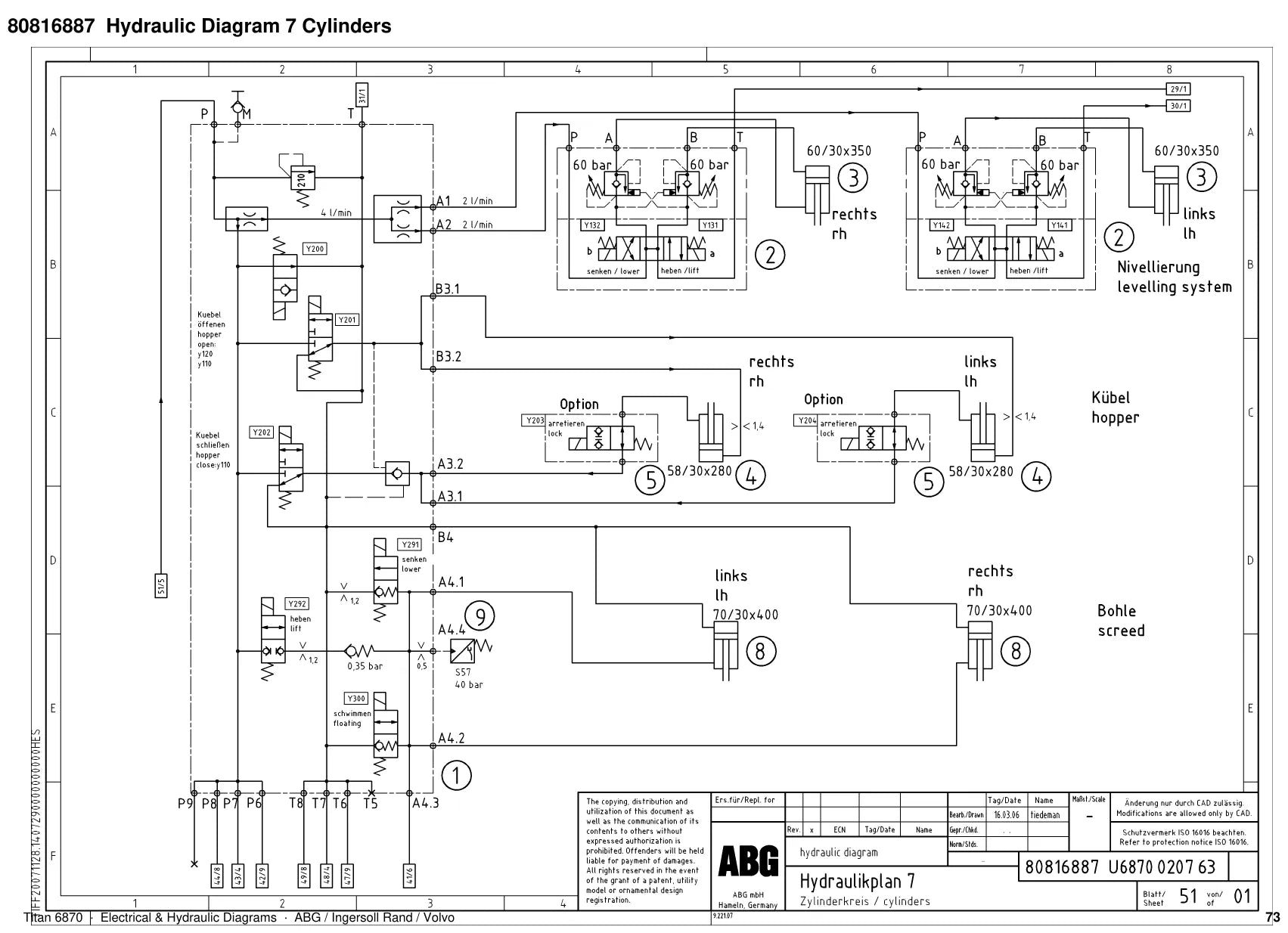

- Diagrama hidráulico dos cilindros e nivelamento
- Diagramas hidráulicos de opções 1 a 3

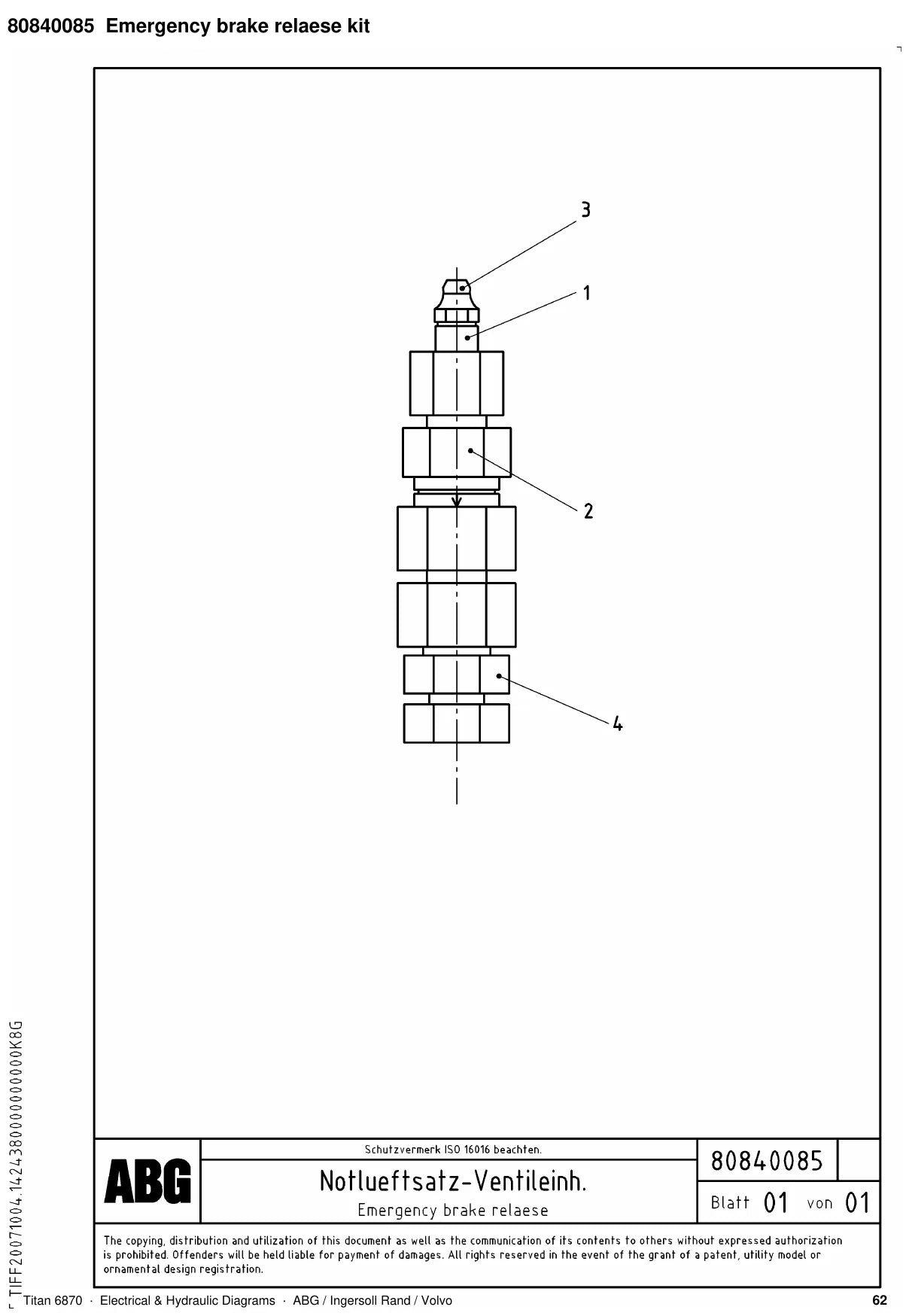

- Kit de liberação do freio de emergência
- Blocos de válvulas e motores de pistões radiais
Por que vale a pena
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 6870.
Perguntas frequentes
Serve para a ABG Titan 6870 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 82 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
