Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 5870 Ingersoll Rand são o documento técnico em PDF, com 82 páginas em inglês, com os diagramas numerados por folha e os componentes pelo código de fábrica. Encurtam o caminho entre o defeito e a causa.
ABG Titan 5870 é um equipamento da ABG, de Hameln, na Alemanha. A fábrica fez parte da Ingersoll Rand entre 1990 e 2007 e depois passou para a Volvo — é o mesmo equipamento que muita gente procura como Volvo ABG Titan 5870.
Destaques deste material
- Rastreio completo de circuitos elétricos, com fios, bornes e numeração para seguir cada linha.
- Localização de componentes, relés e conectores da Vibroacabadora, facilitando a identificação em campo.
- Diagramas hidráulicos com blocos de válvulas e atuadores para entender o fluxo do sistema.
- Base para diagnóstico elétrico e hidráulico, reduzindo o tempo de parada da máquina.
O que os esquemas cobrem
- Diagramas de circuito elétrico (48 folhas)
- Diagramas de circuito / aquecimento elétrico da mesa

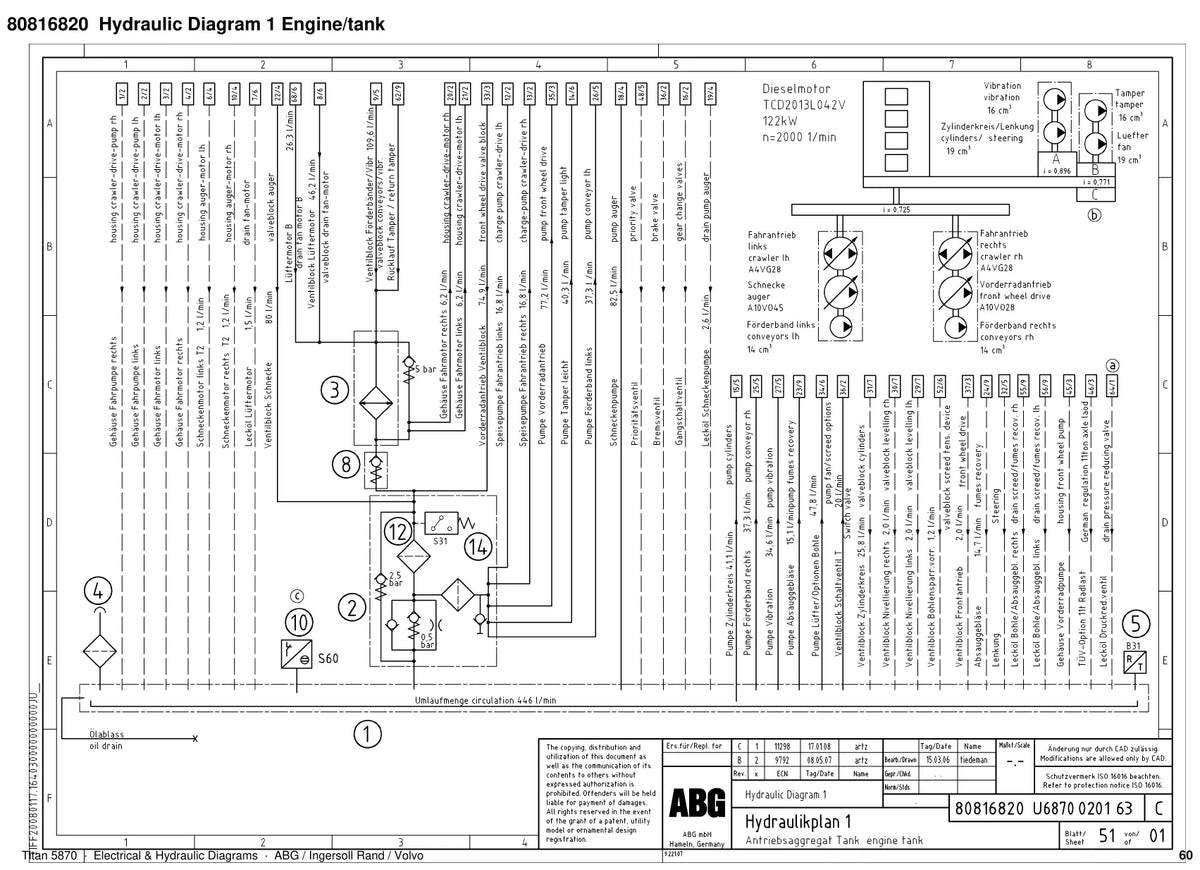

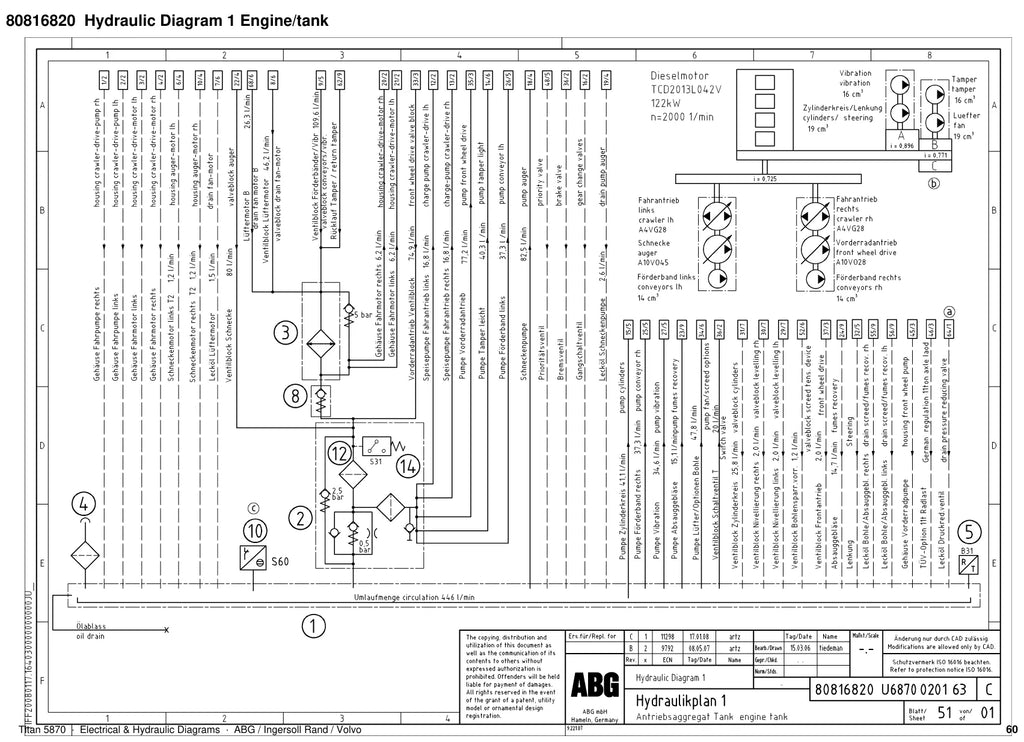

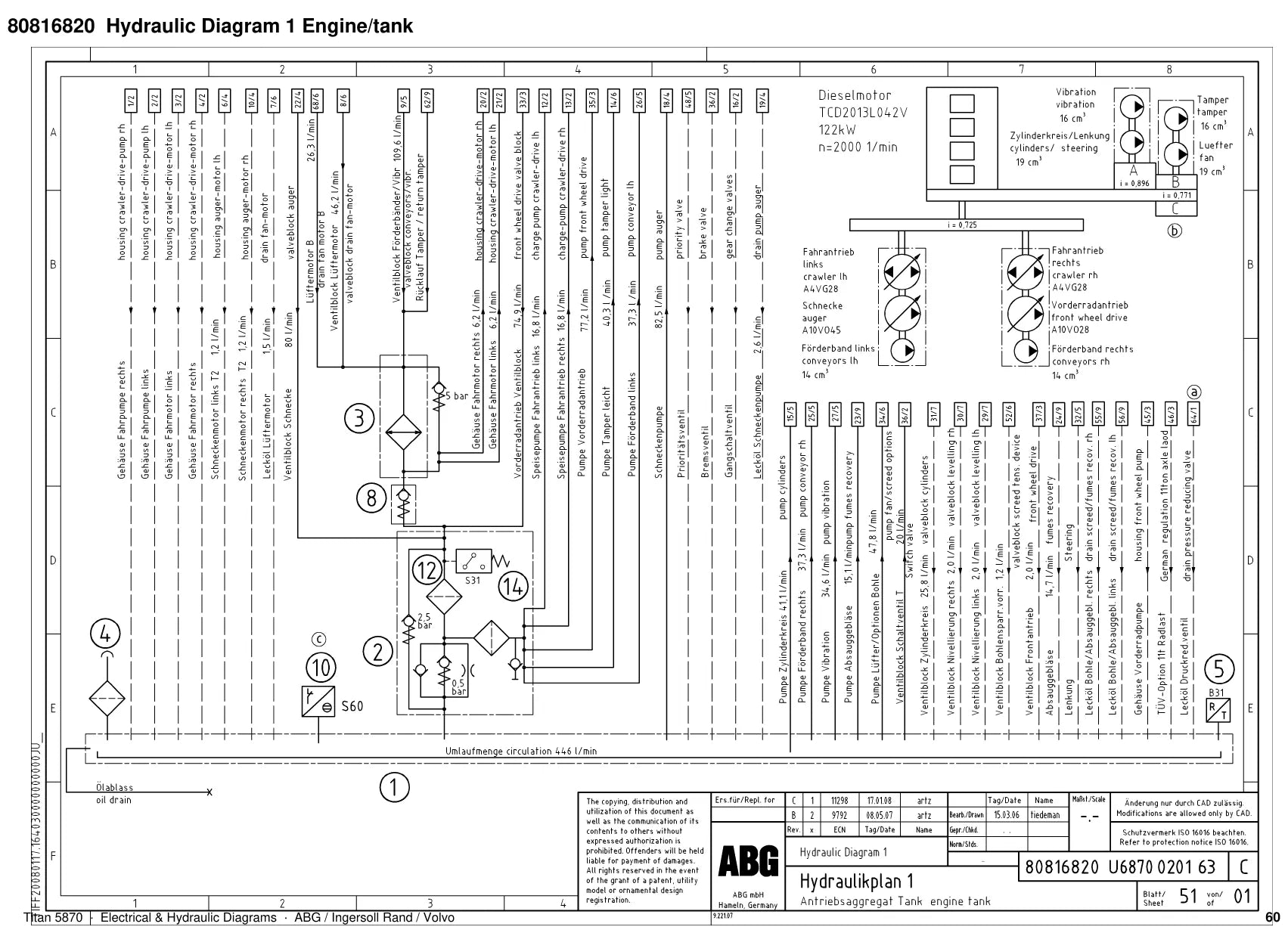

- Diagrama hidráulico 1 (motor/tanque)

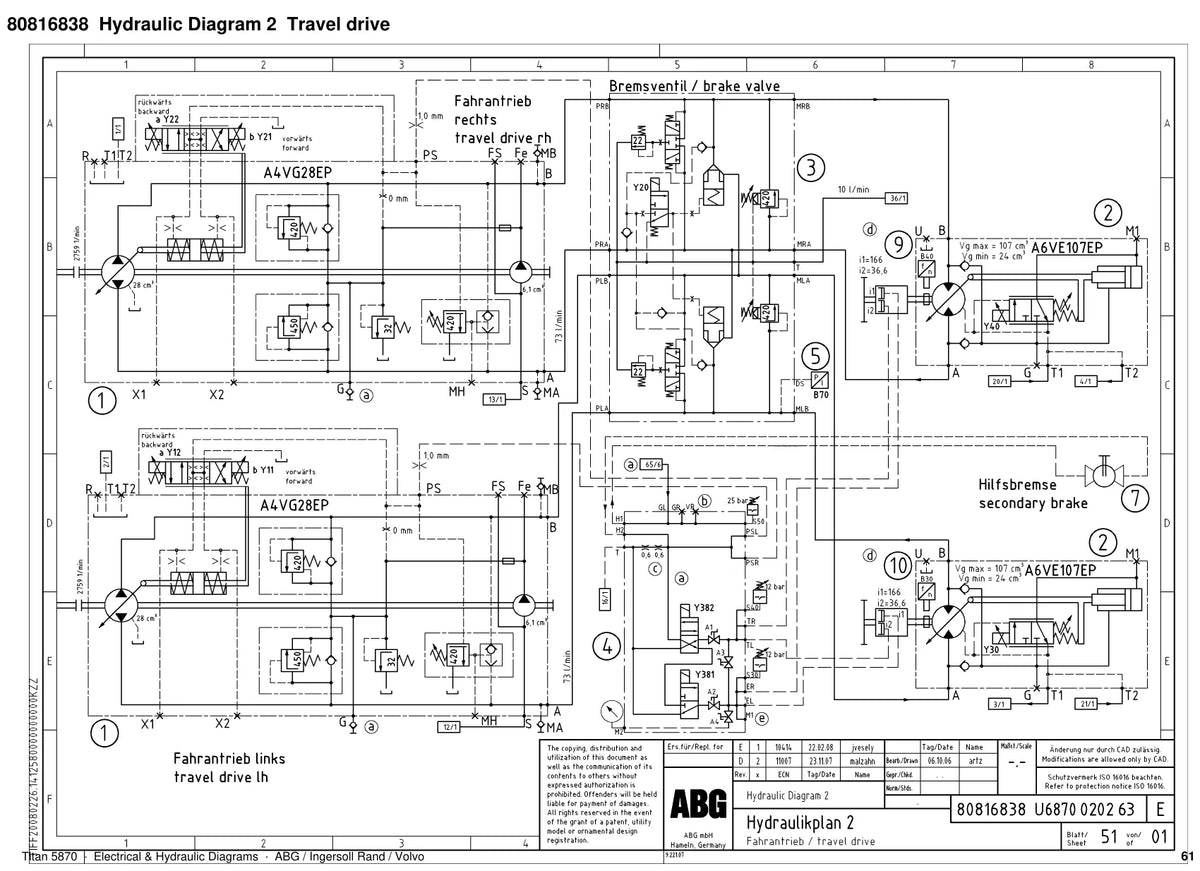

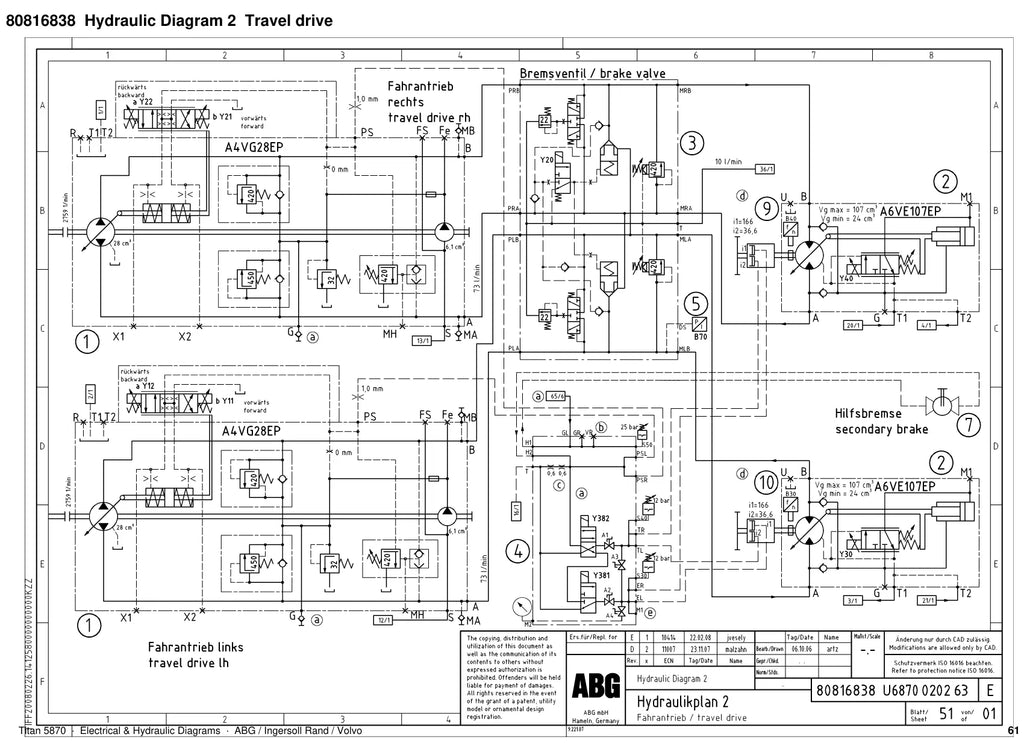

- Diagrama hidráulico 2 (translação/travel drive)
- Diagrama hidráulico 3 (tração dianteira)
- Diagrama hidráulico 4 (rosca/auger)
- Diagrama hidráulico 5 (transportador/vibração)
- Diagrama hidráulico 6 (tamper/ventilador)

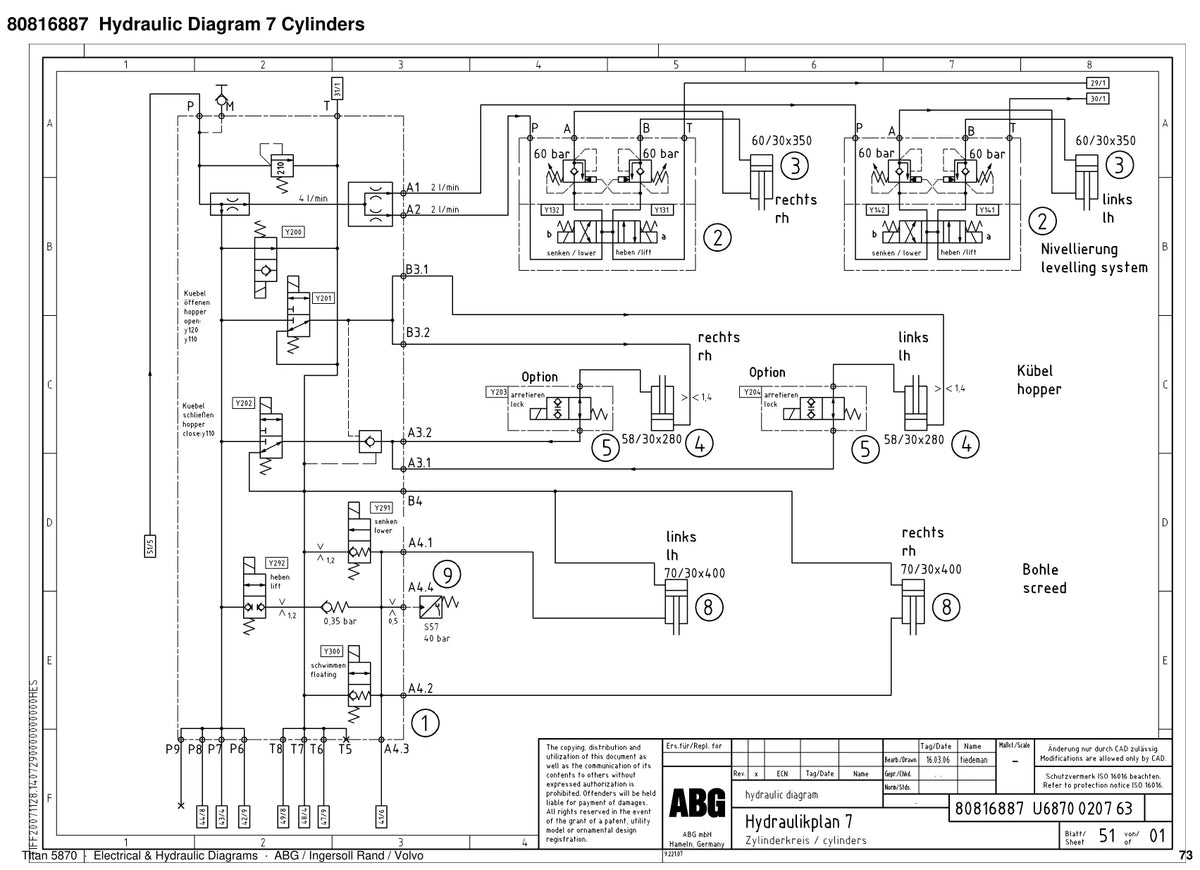

- Diagrama hidráulico 7 (cilindros)
- Diagramas hidráulicos 8 a 10 (opcionais)
- Blocos de válvulas e de controle (valve/control block)
- Motor de pistão radial e legenda de componentes
Por que vale a pena
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 5870.
Perguntas frequentes
Serve para a ABG Titan 5870 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 82 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
