Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 525 Ingersoll Rand são o documento técnico em PDF, com 37 páginas em inglês, feitos para quem precisa rastrear um circuito ponto a ponto antes de desmontar qualquer coisa.
Entre 1990 e 2007 a ABG foi uma das marcas de pavimentação da Ingersoll Rand; em 2007 a divisão passou para a Volvo Construction Equipment. Na prática, ABG Titan 525, Ingersoll Rand ABG Titan 525 e Volvo ABG Titan 525 são o mesmo equipamento.
Destaques deste material
- Diagramas de circuito folha a folha para rastrear cada linha, borne e conector do sistema elétrico
- Circuitos hidráulicos organizados por função (translação, roscas, mesa, cilindros) para diagnóstico direcionado
- Códigos originais dos diagramas ABG para referência cruzada com o equipamento
- Diagramas de fiação para localizar relés, sensores, fusíveis e chicotes durante o reparo
O que os esquemas cobrem

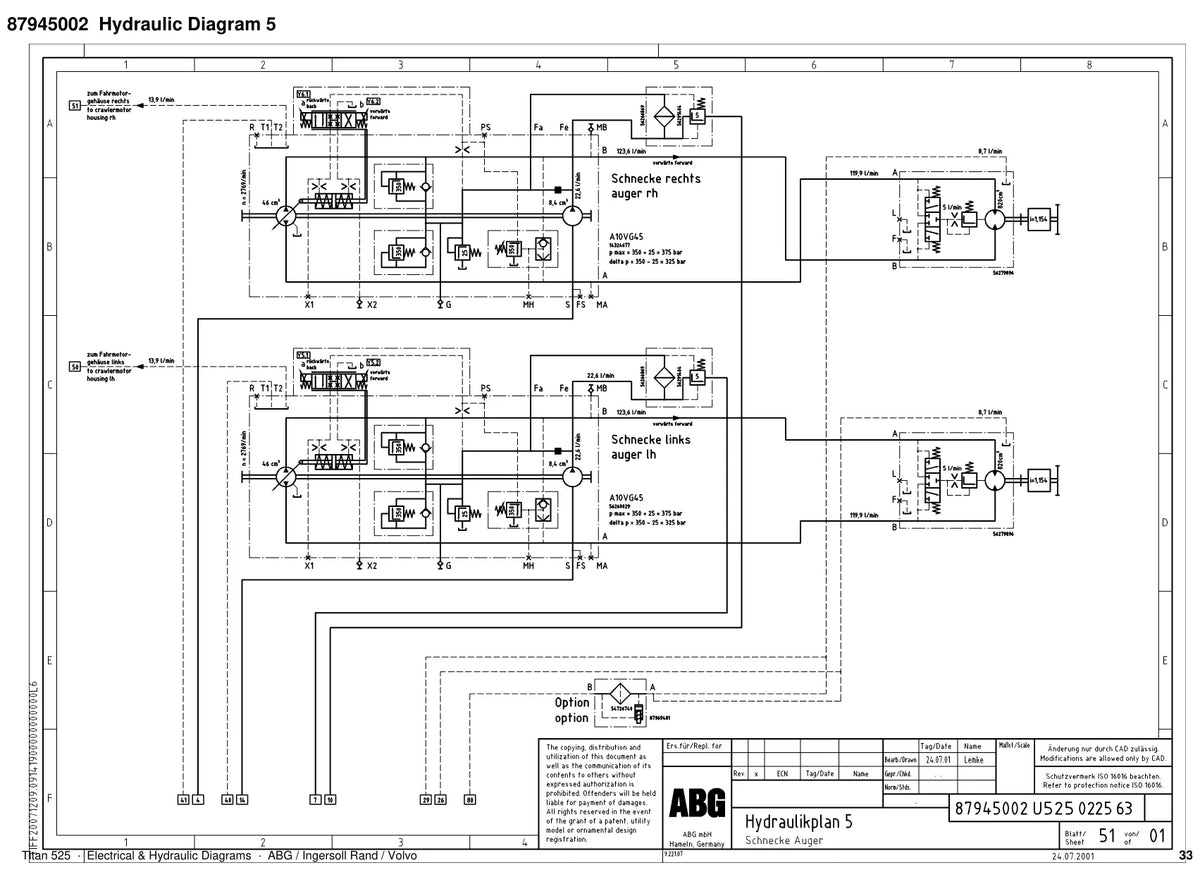

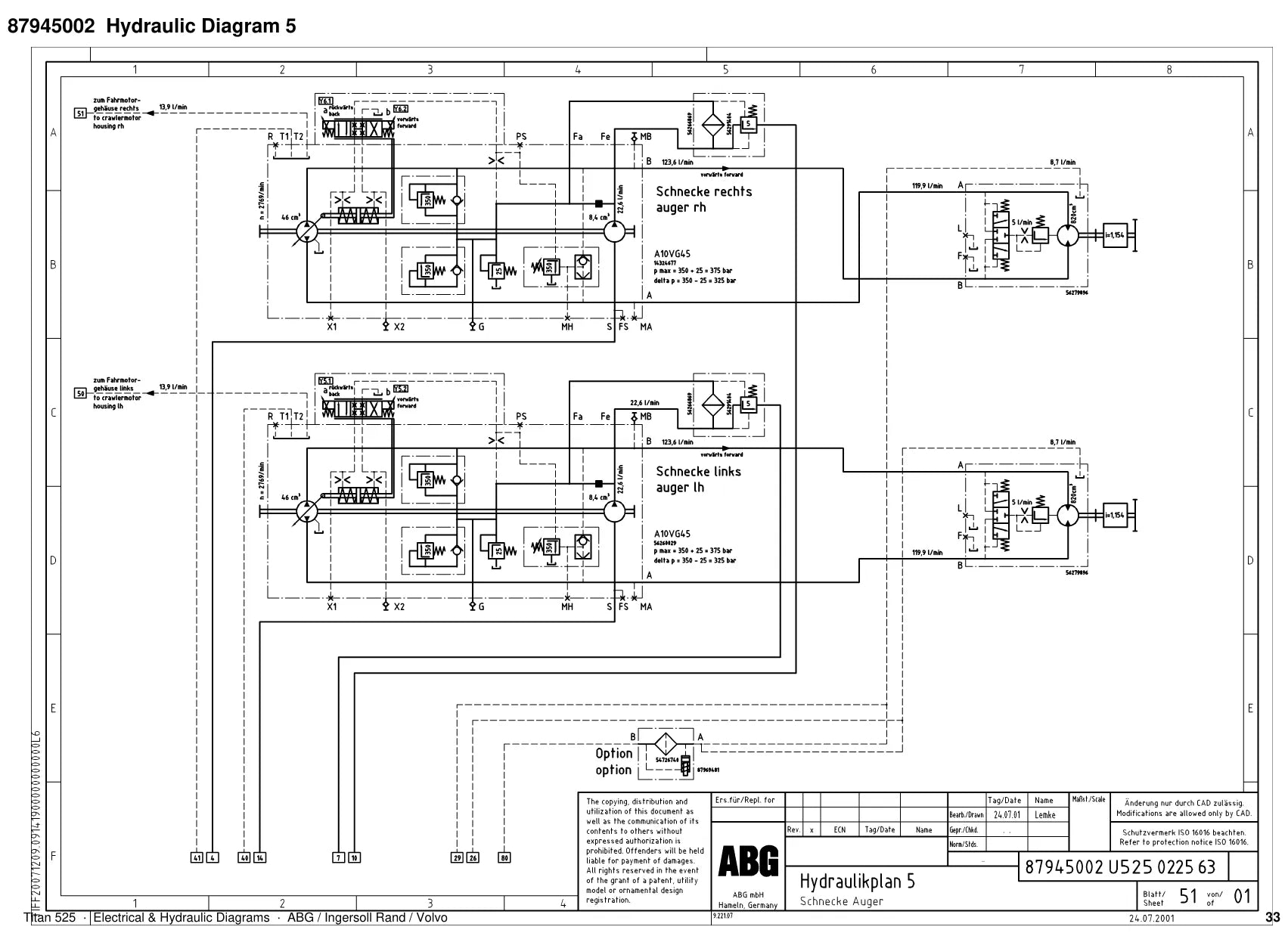

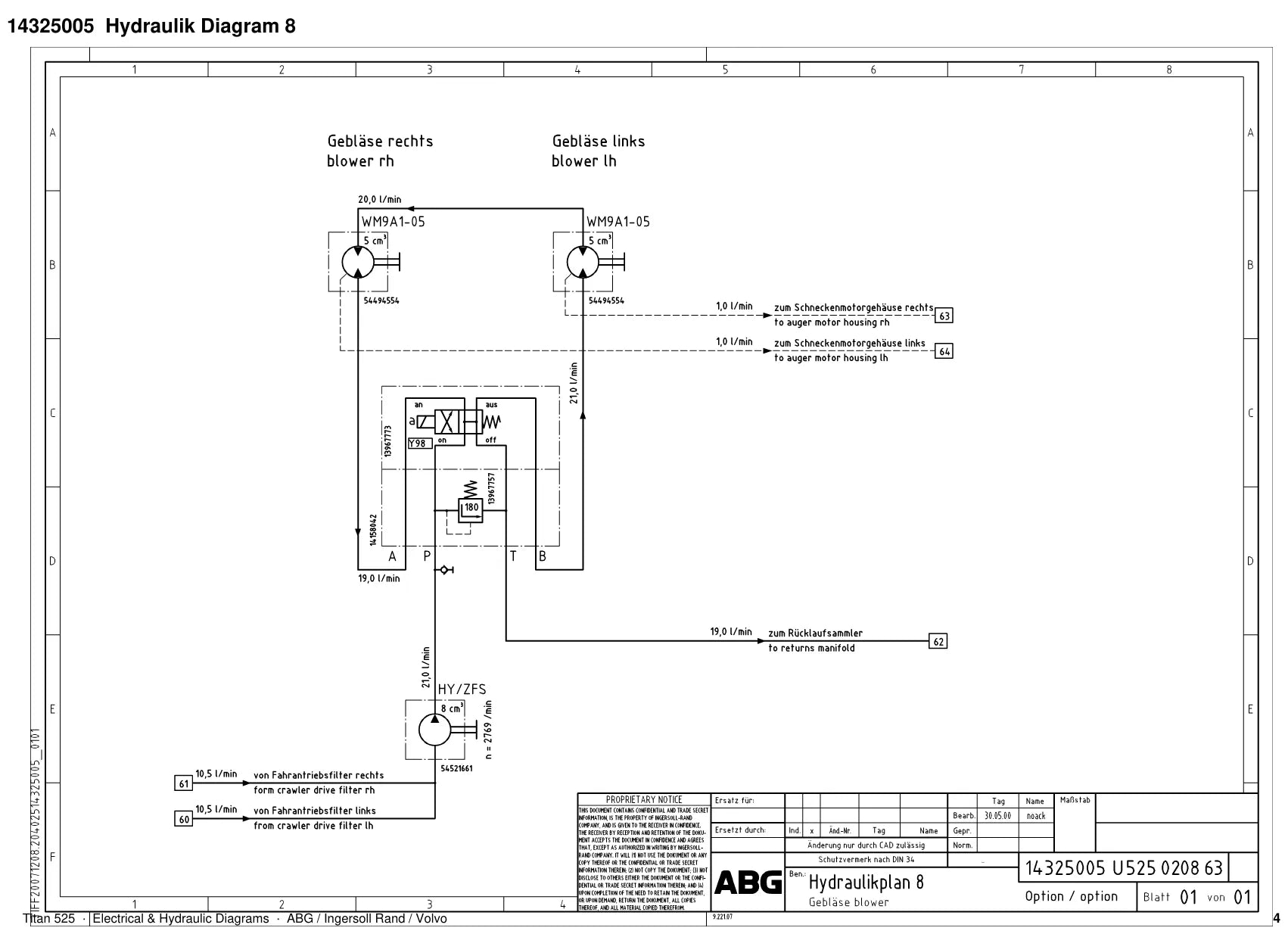

- Diagramas hidráulicos 1 a 8 (séries 14 e 54)
- Diagramas eletro e elétricos (Electro/Electric)
- Válvula direcional 3/2 vias

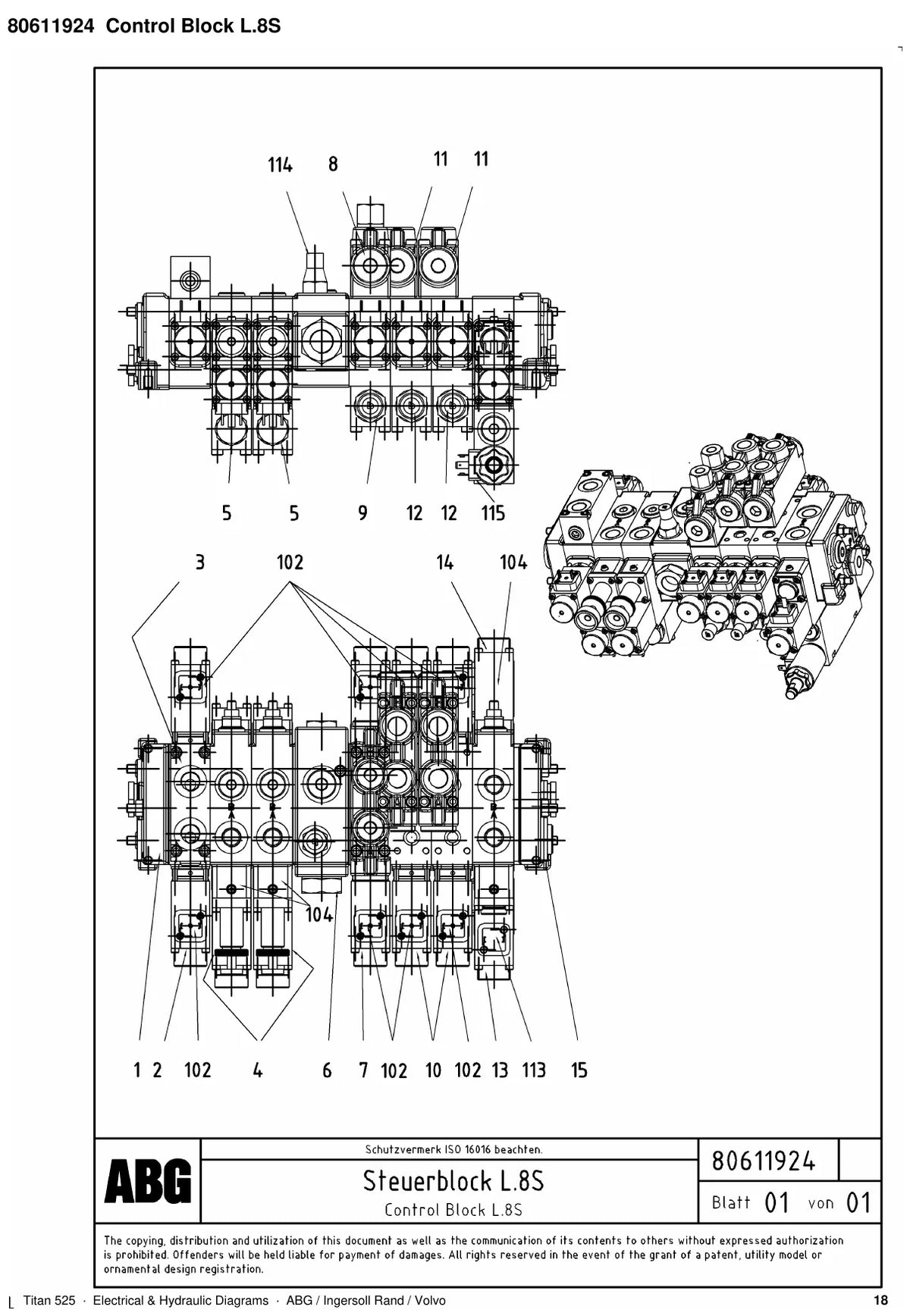

- Bloco de controle L.8S
- Filtro de pressão
- Bloco de válvulas do sistema de nivelamento
- Válvula de controle direcional
- Diagramas hidráulicos de revisão (série 80610)
- Diagramas hidráulicos 1 a 9 (série 87)
Por que vale a pena
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 525.
Perguntas frequentes
Serve para a ABG Titan 525 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 37 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
