Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 5770 Ingersoll Rand são o documento técnico em PDF, com 82 páginas em inglês, feitos para quem precisa rastrear um circuito ponto a ponto antes de desmontar qualquer coisa.
Entre 1990 e 2007 a ABG foi uma das marcas de pavimentação da Ingersoll Rand; em 2007 a divisão passou para a Volvo Construction Equipment. Na prática, ABG Titan 5770, Ingersoll Rand ABG Titan 5770 e Volvo ABG Titan 5770 são o mesmo equipamento.
Destaques deste material
- Esquemas elétricos e hidráulicos para rastrear cada circuito do início ao fim
- Referências de fios, conectores, válvulas e componentes que agilizam o diagnóstico
- Localização de falhas guiada pelo desenho oficial, ponto a ponto
- Códigos de desenho por diagrama para consulta cruzada com o restante da documentação
O que os esquemas cobrem
- Diagramas de circuito elétrico
- Circuito de aquecimento elétrico

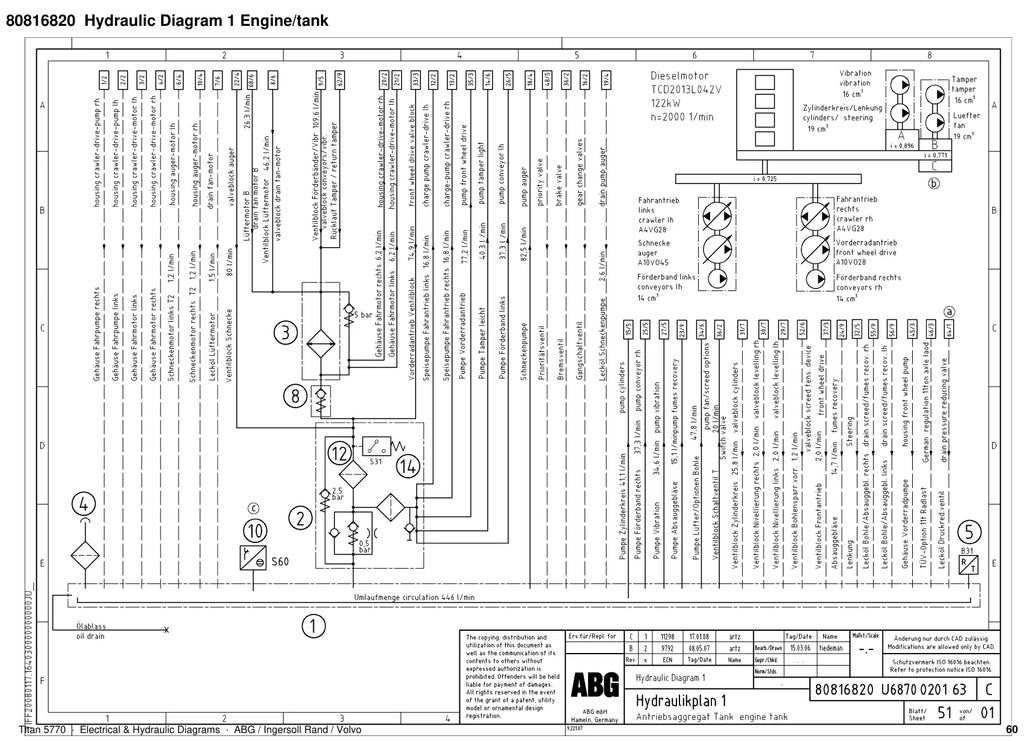

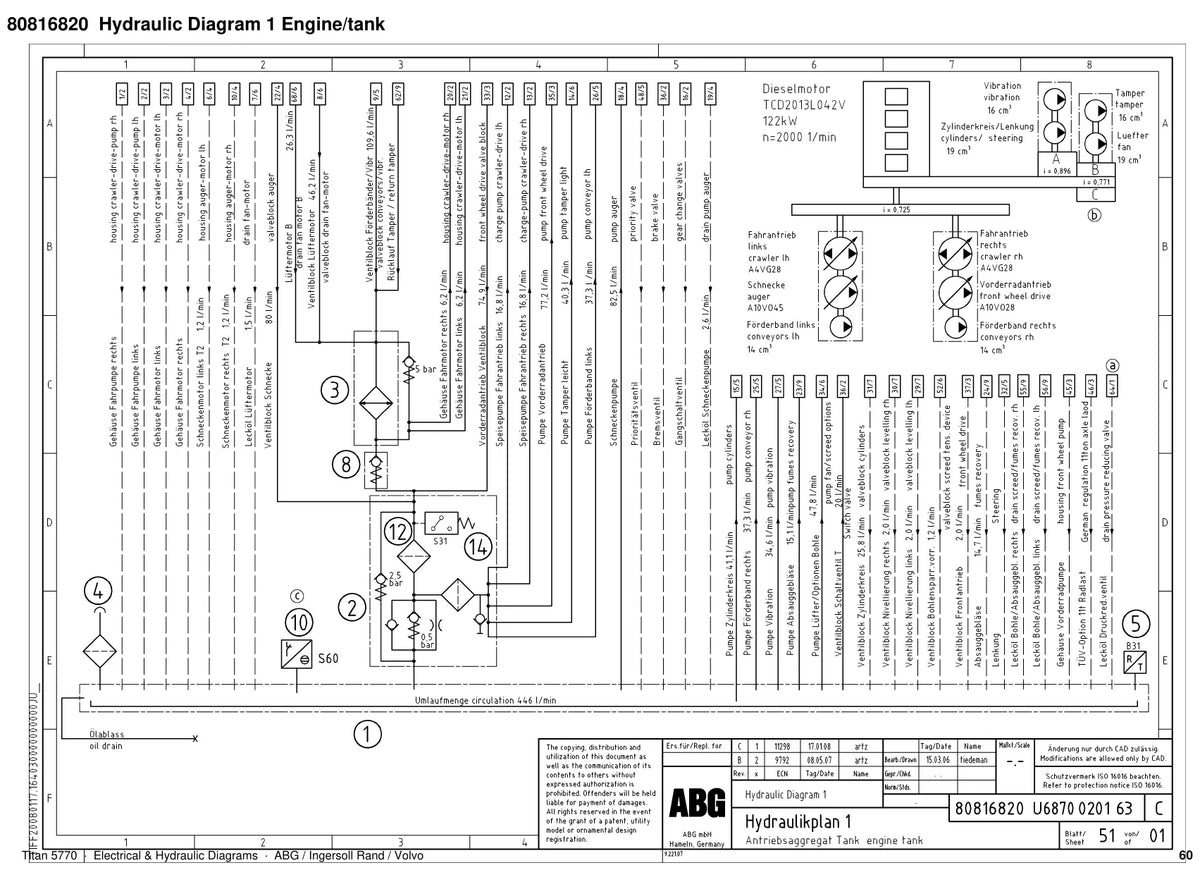

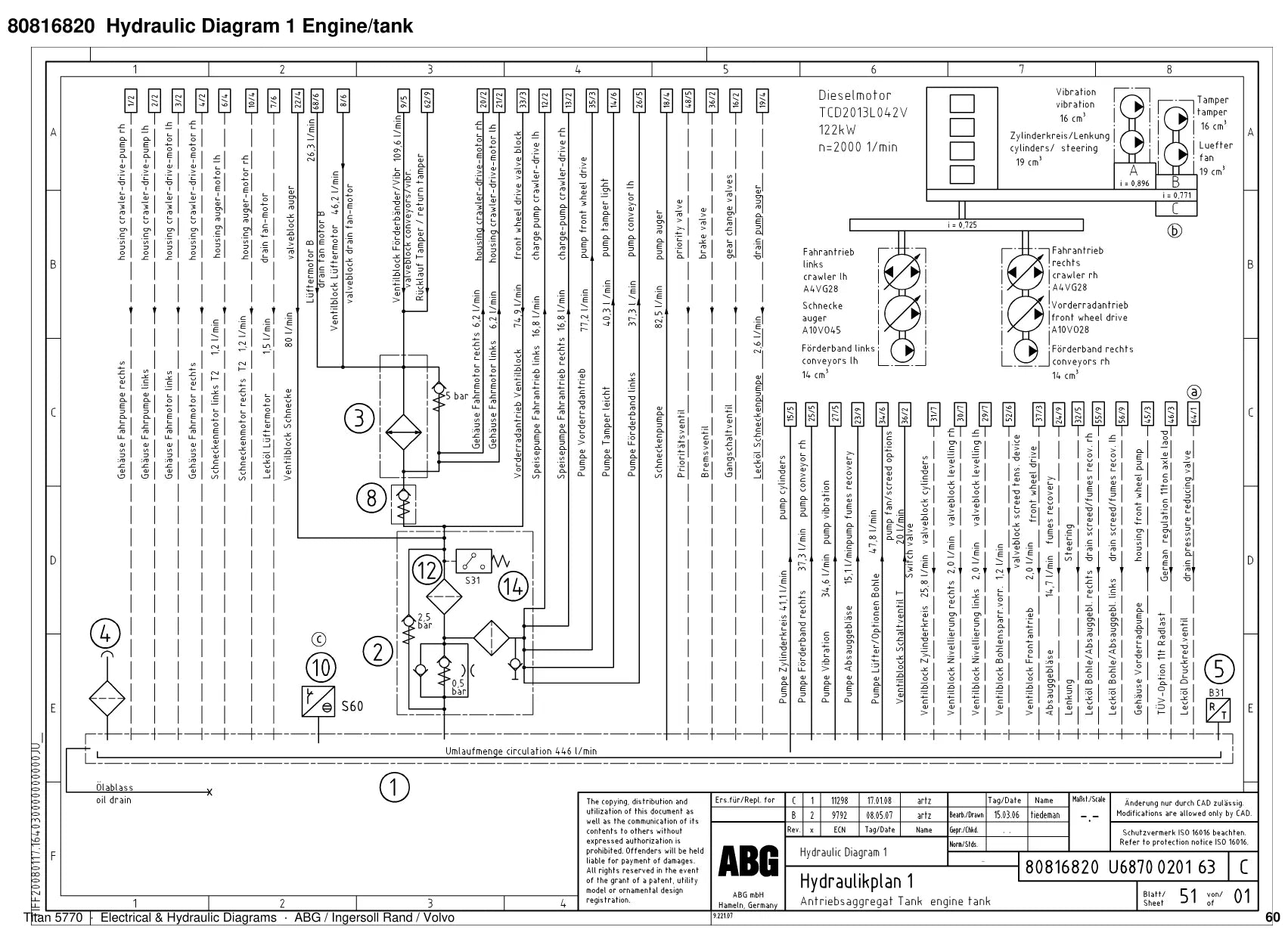

- Diagrama hidráulico 1 (motor e tanque)

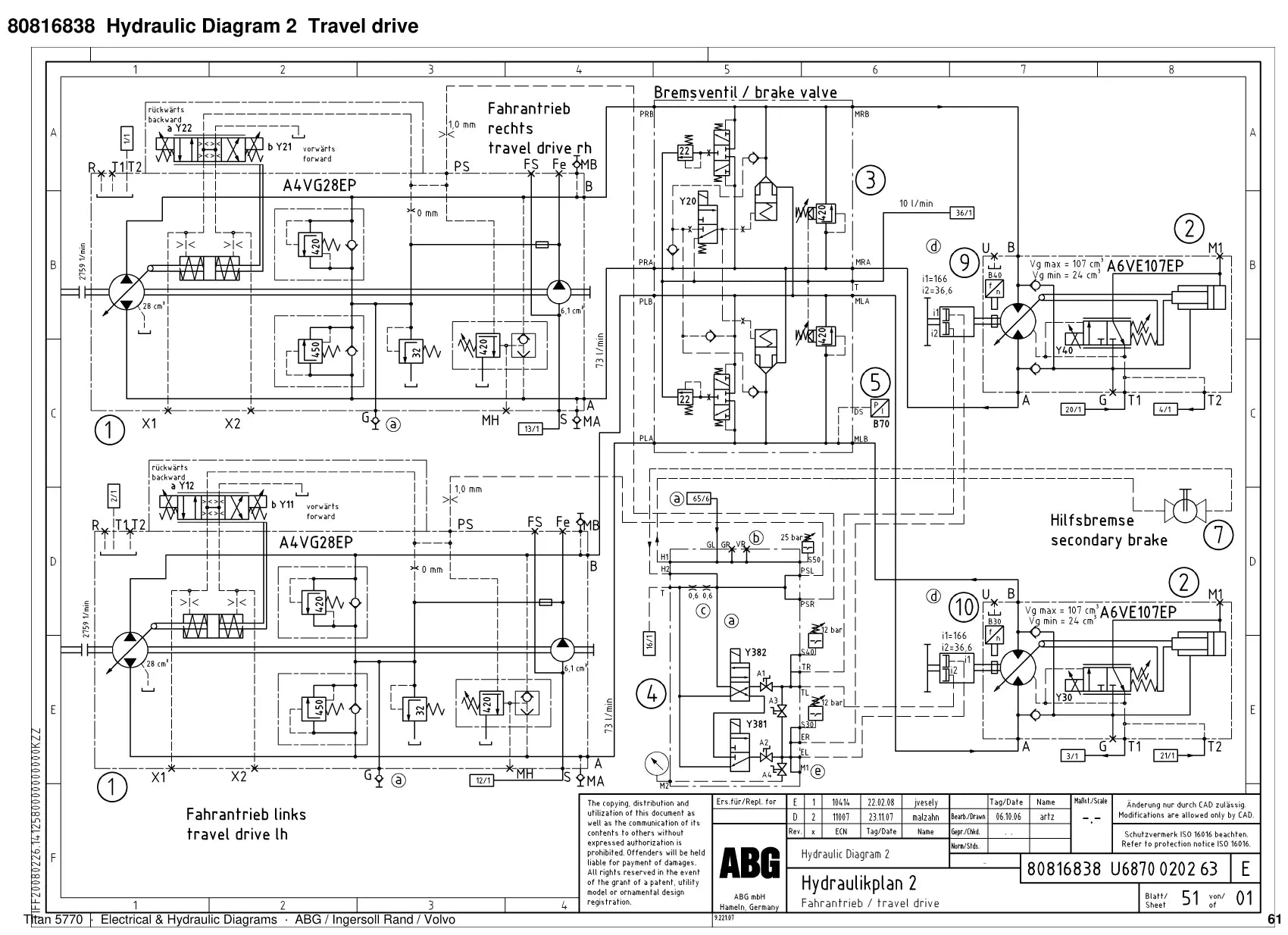

- Diagrama hidráulico 2 (tração)

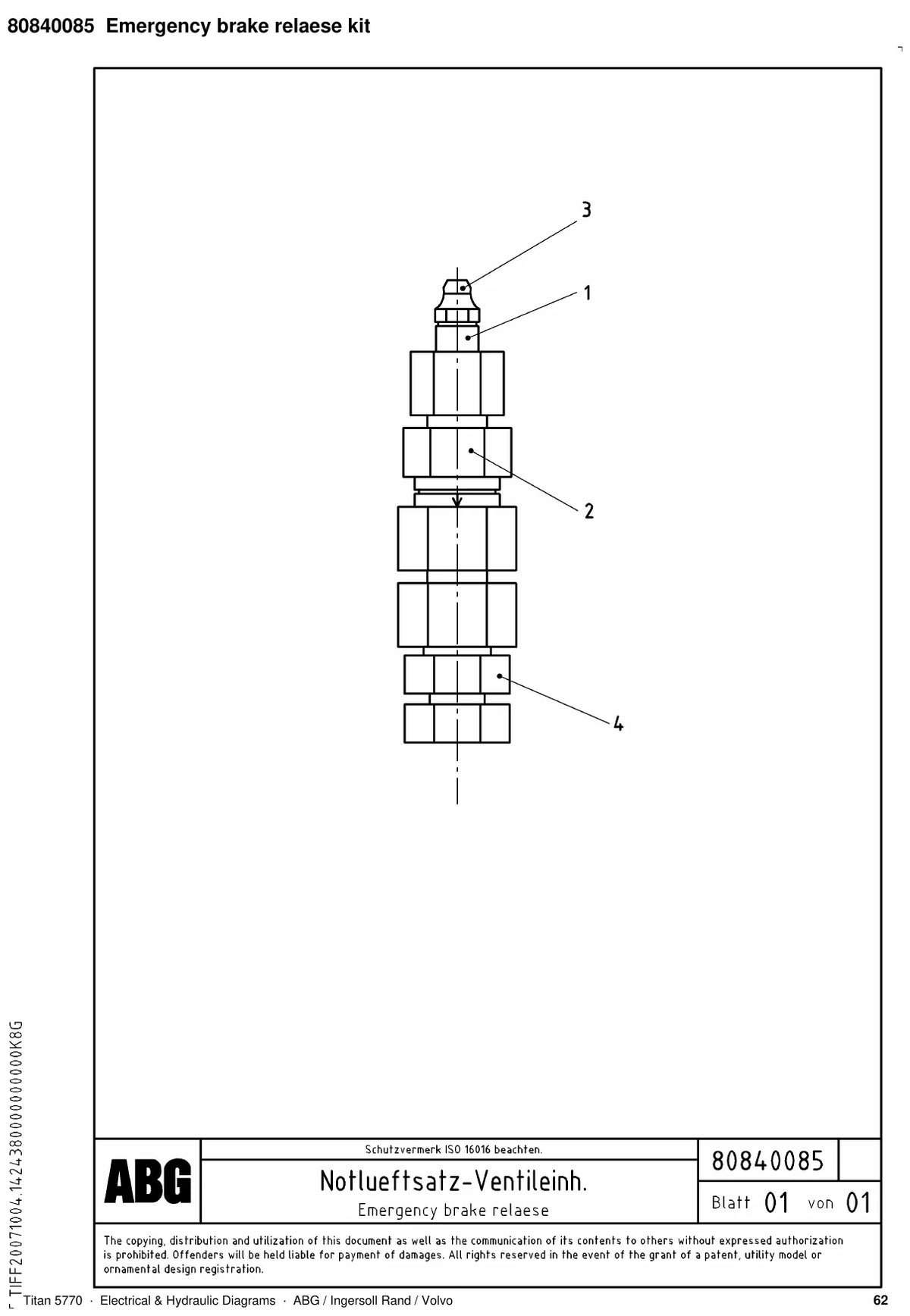

- Kit de liberação do freio de emergência
- Diagrama hidráulico 3 (tração dianteira)
- Motor de pistão radial
- Diagrama hidráulico 4 (sem-fim)
- Bloco de controle e bloco de válvulas do sem-fim
- Diagrama hidráulico 5 (transportador e vibração)
- Bloco de válvulas
Por que vale a pena
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 5770.
Perguntas frequentes
Serve para a ABG Titan 5770 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 82 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
