Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 473-2 Ingersoll Rand são o documento técnico em PDF, com 37 páginas em inglês, que reúne os diagramas de circuito da máquina. Servem de base para seguir sinais, localizar componentes e fechar o diagnóstico com segurança.
ABG Titan 473-2 é um equipamento da ABG, de Hameln, na Alemanha. A fábrica fez parte da Ingersoll Rand entre 1990 e 2007 e depois passou para a Volvo — é o mesmo equipamento que muita gente procura como Volvo ABG Titan 473-2.
Destaques deste material
- Diagramas de circuito apresentados folha a folha, para rastrear cada linha do chicote do início ao fim.
- Componentes, relés, sensores e conectores identificados por código, para localizar o ponto exato da falha.
- Reúne o lado elétrico e o hidráulico no mesmo documento, ligando comando, válvula e atuador durante o diagnóstico.
- Material oficial de fábrica ABG / Ingersoll Rand, referência direta para manutenção preventiva e corretiva.
O que os esquemas cobrem

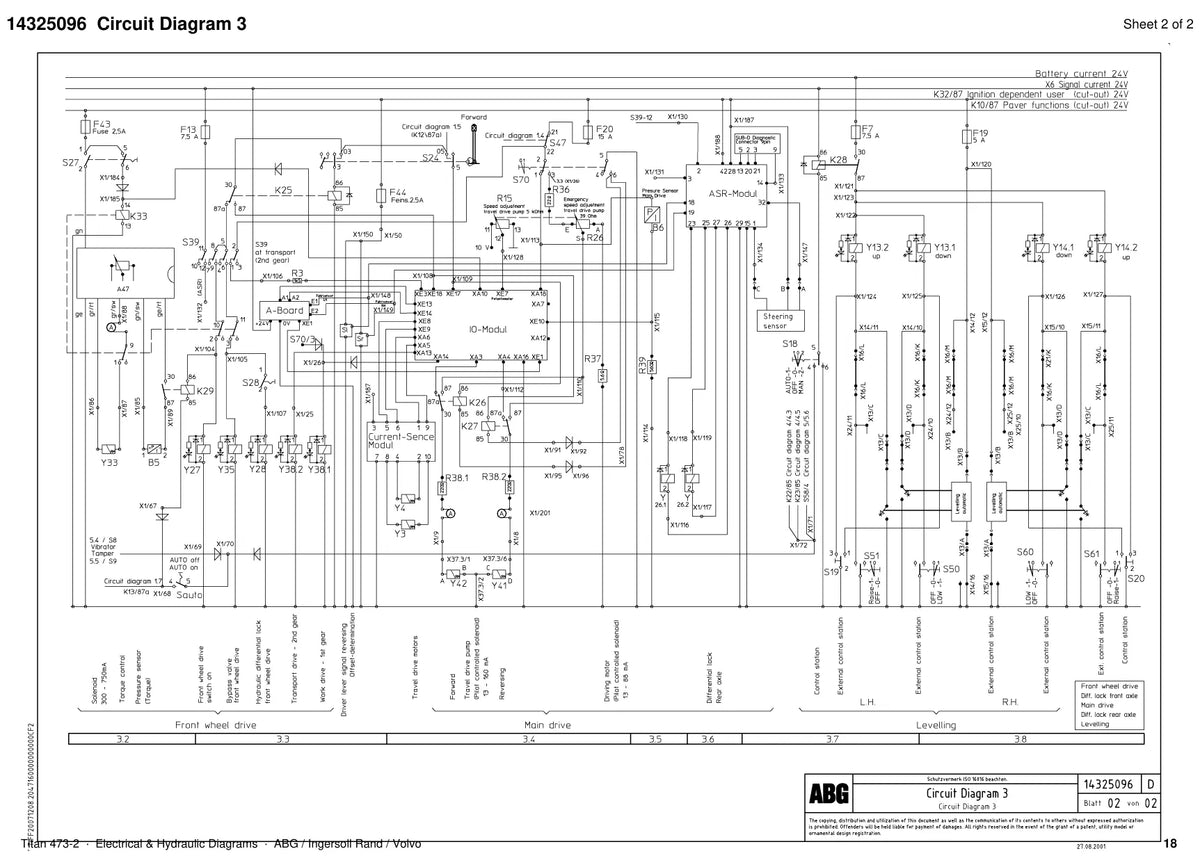

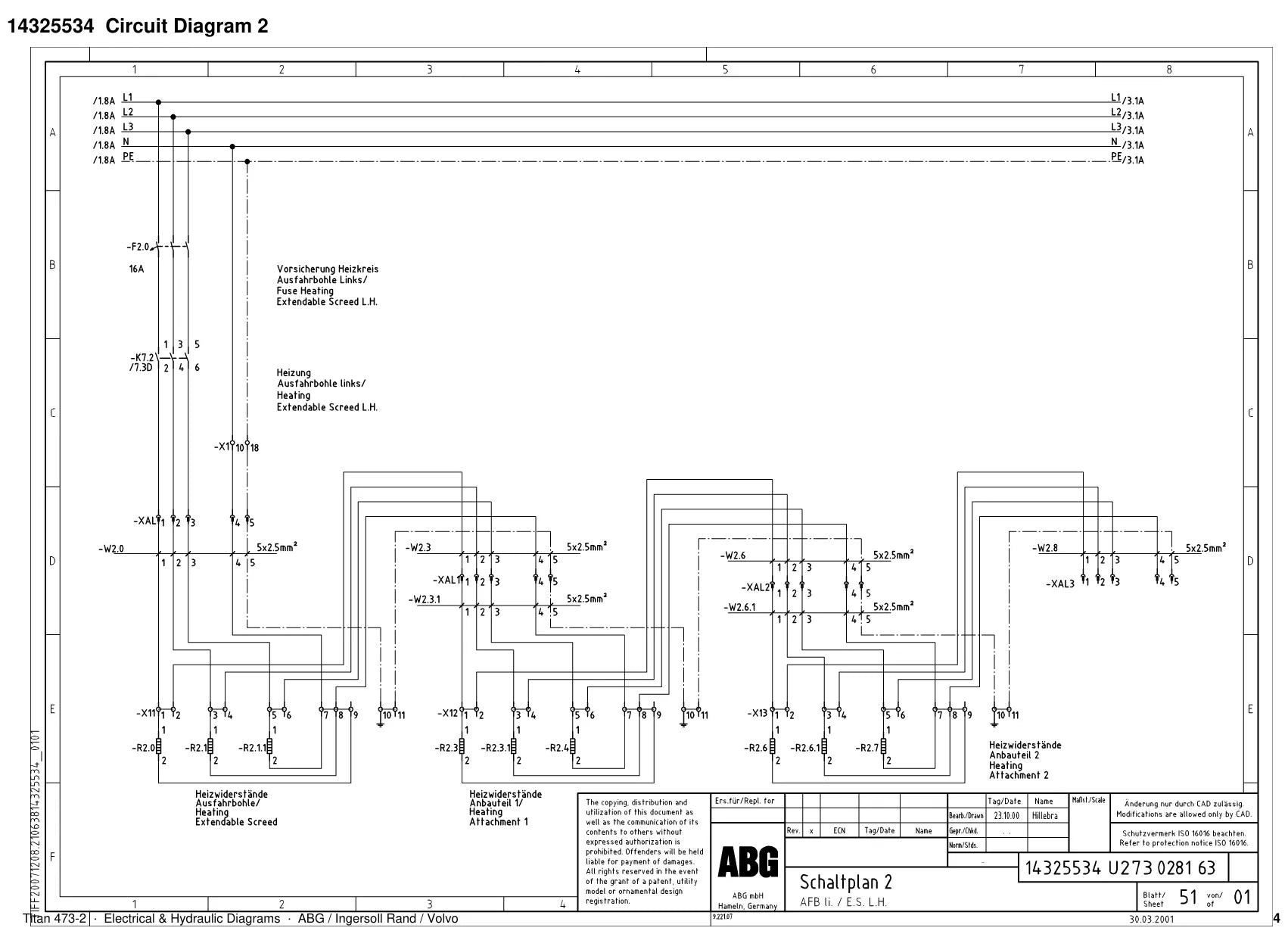

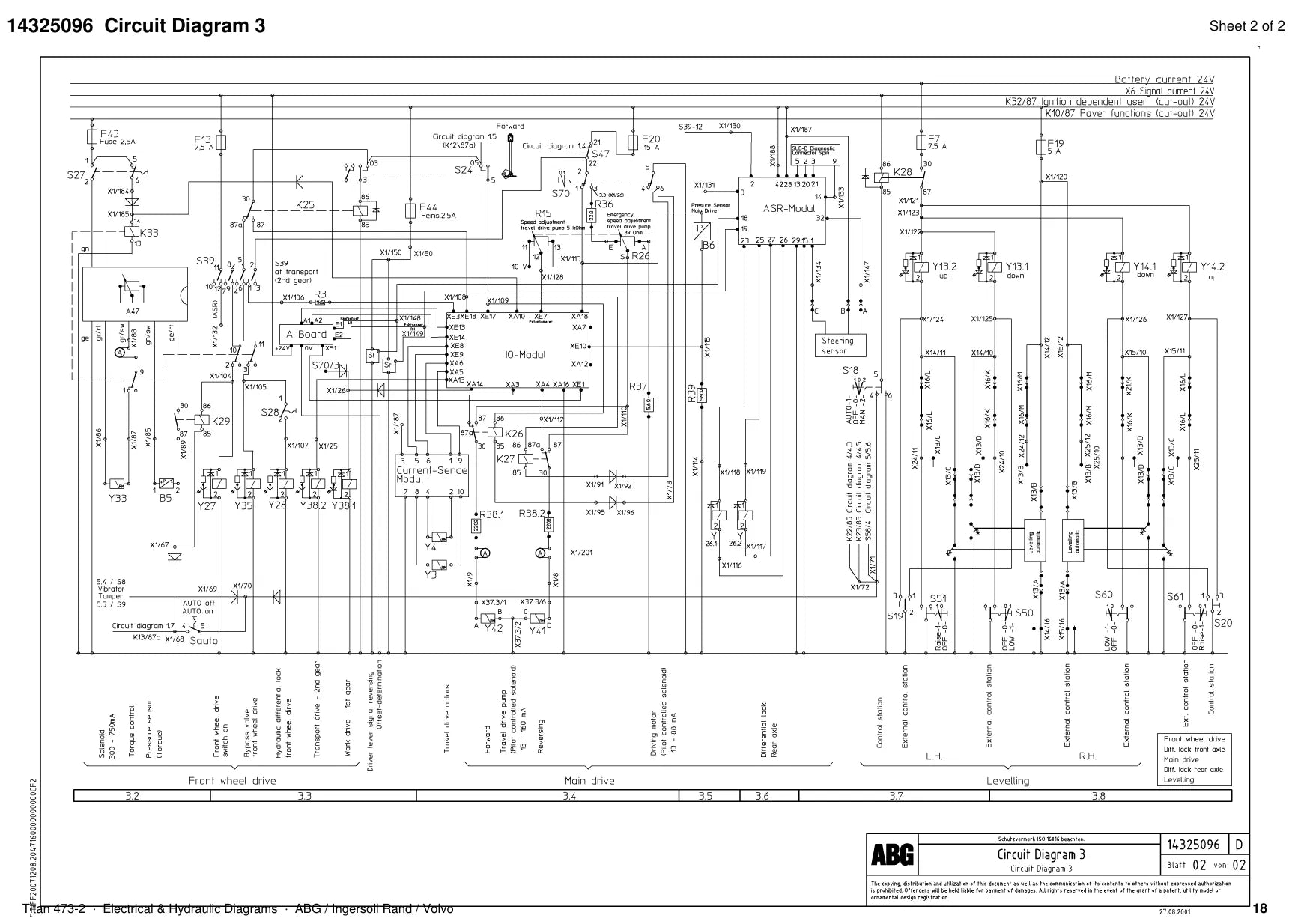

- Diagramas de circuito 1 a 10 (primeiro conjunto)
- Diagramas de circuito 1 a 5 (segundo conjunto)

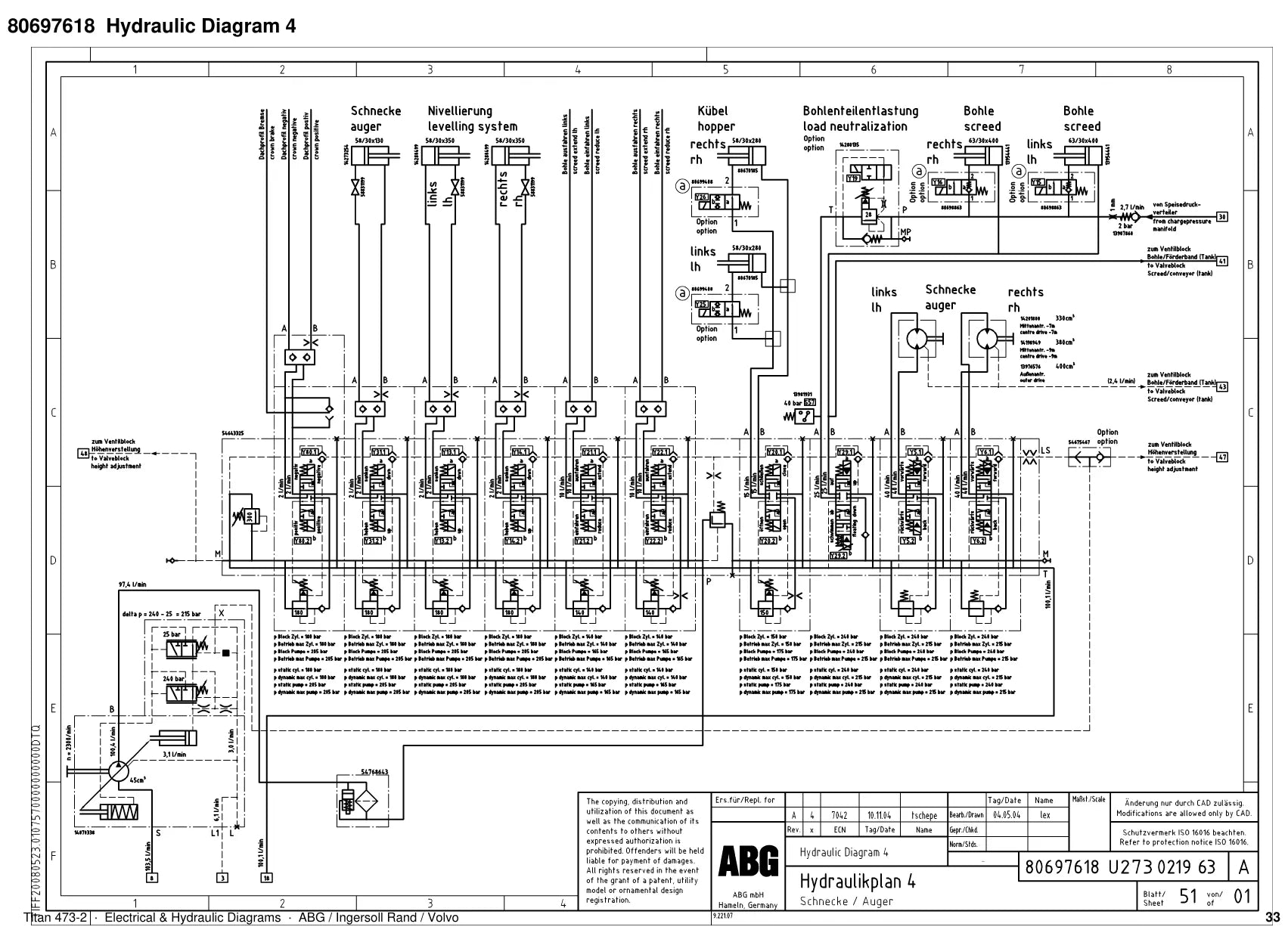

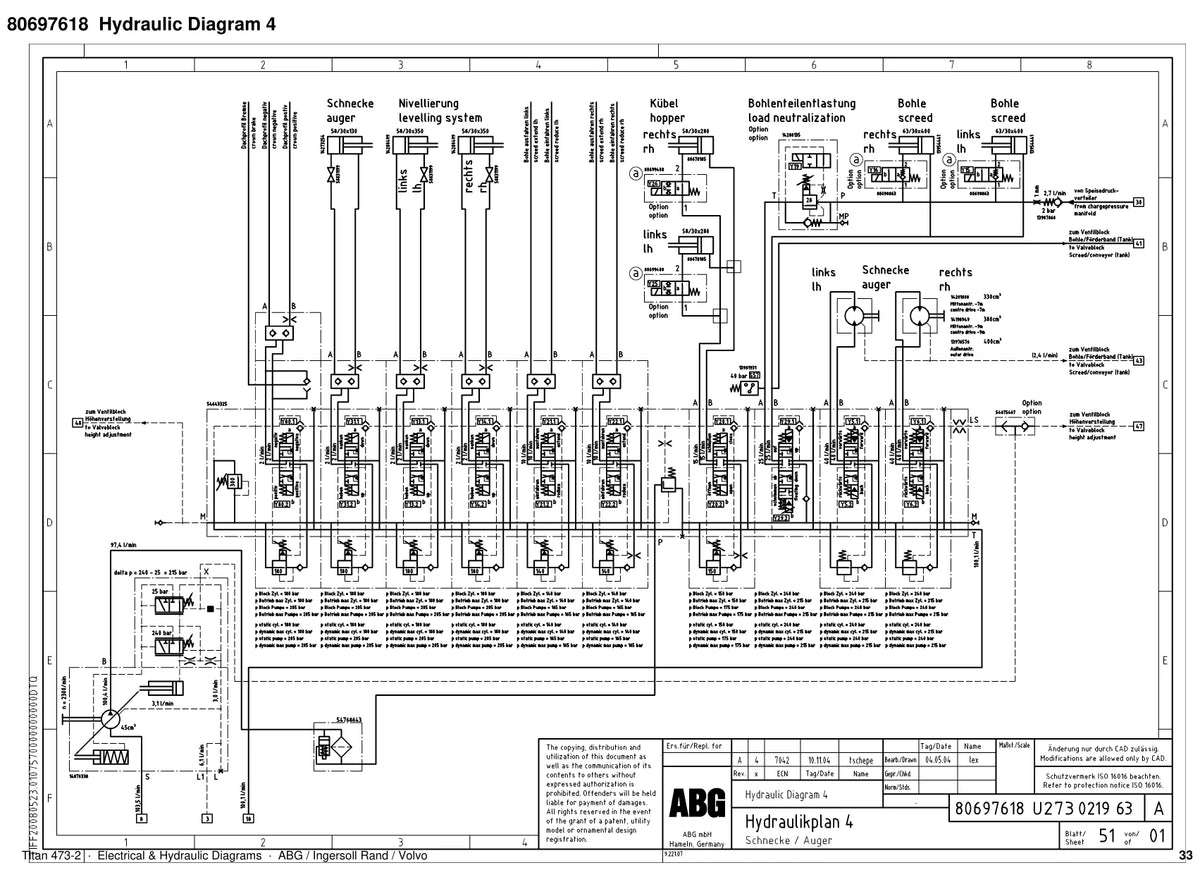

- Diagrama hidráulico 2, 3, 4 e 5
- Conjunto motor / tanque
- Blocos de válvula
- Diagrama hidráulico de ajuste de altura
- Diagrama hidráulico do comando
- Diagrama de circuito 6 (complementar)
Por que vale a pena
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 473-2.
Perguntas frequentes
Serve para a ABG Titan 473-2 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 37 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
