Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 473-1 Ingersoll Rand são o documento técnico em PDF, com 18 páginas em inglês, que reúne os diagramas de circuito da máquina. Servem de base para seguir sinais, localizar componentes e fechar o diagnóstico com segurança.
A ABG, fábrica de Hameln (Alemanha), pertenceu à Ingersoll Rand de 1990 a 2007, quando a divisão de equipamentos de construção passou para a Volvo. Por isso este equipamento aparece no mercado como ABG Titan 473-1, Ingersoll Rand ABG Titan 473-1 ou Volvo ABG Titan 473-1.
Destaques deste material
- Rastreio completo de circuitos elétricos, com fios, bornes e numeração para seguir cada linha.
- Localização de componentes, relés e conectores da Vibroacabadora, facilitando a identificação em campo.
- Diagramas hidráulicos com blocos de válvulas e atuadores para entender o fluxo do sistema.
- Base para diagnóstico elétrico e hidráulico, reduzindo o tempo de parada da máquina.
O que os esquemas cobrem
- Diagrama de fiação (wiring) 3

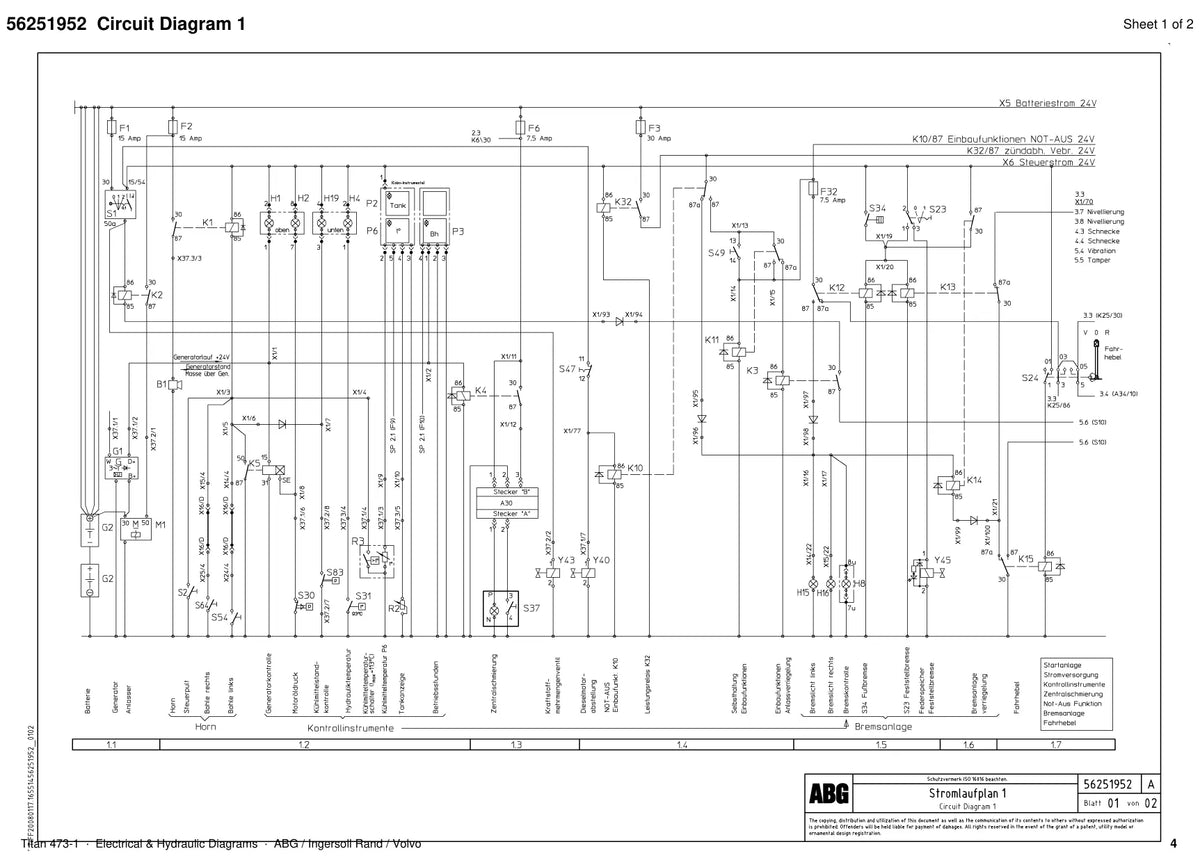

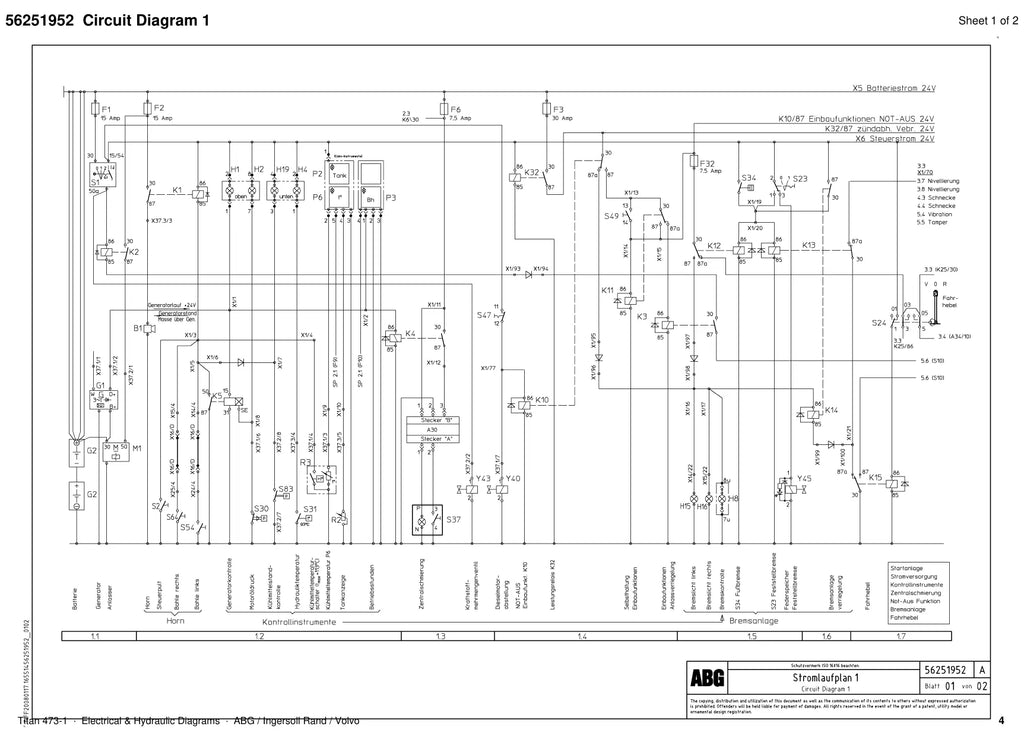

- Diagrama de circuito elétrico 1
- Diagrama de circuito elétrico 2
- Diagrama de circuito elétrico 3
- Diagramas de circuito elétrico 4 e 5
- Diagrama de fiação (wiring) 5

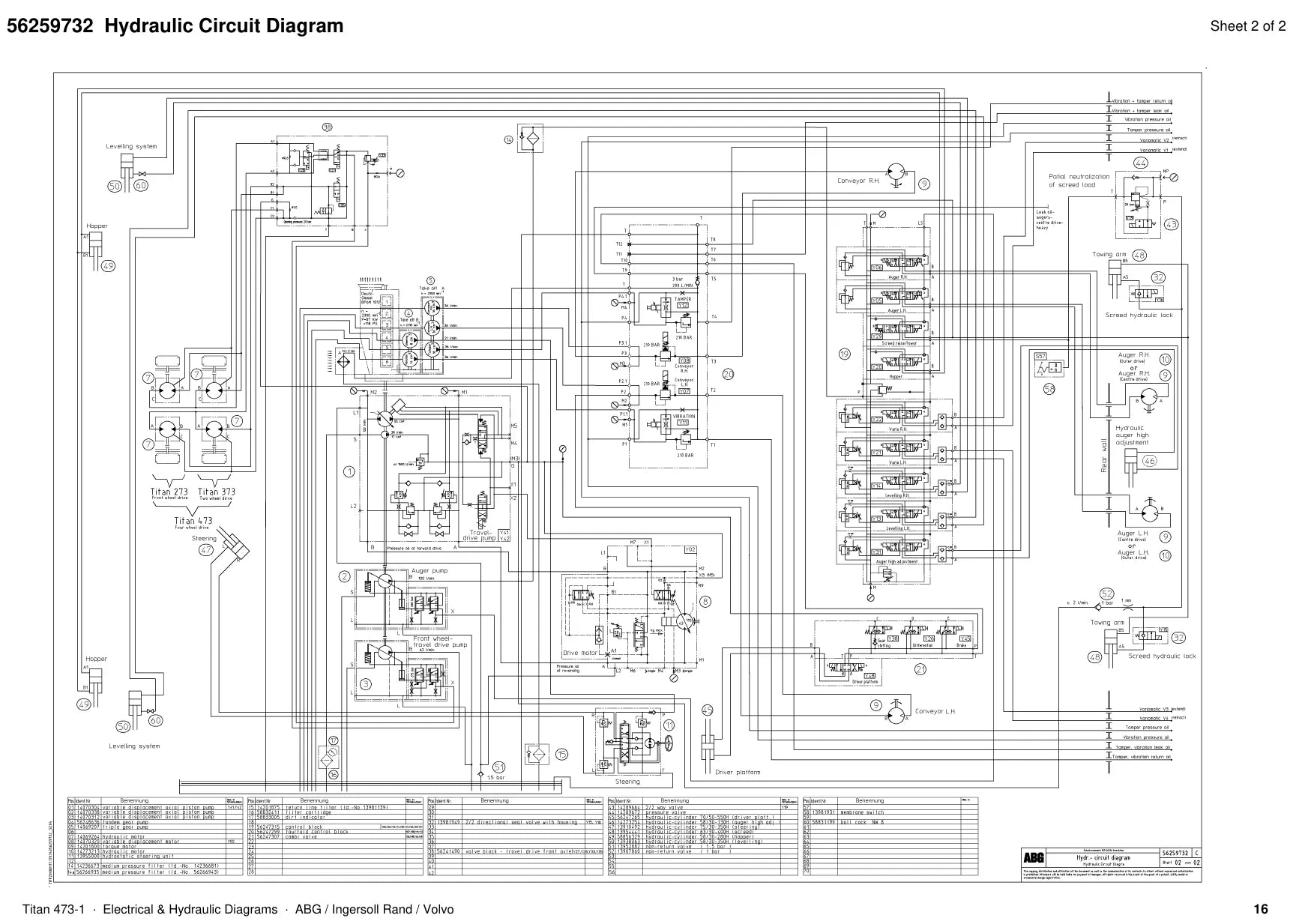

- Diagrama de circuito hidráulico
- Legenda de componentes e conectores
Por que vale a pena
- Encurta o tempo de máquina parada no diagnóstico elétrico.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 473-1.
Perguntas frequentes
Serve para a ABG Titan 473-1 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 18 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
