Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 3870 Ingersoll Rand são o documento técnico em PDF, com 27 páginas em inglês, feitos para quem precisa rastrear um circuito ponto a ponto antes de desmontar qualquer coisa.
A ABG, fábrica de Hameln (Alemanha), pertenceu à Ingersoll Rand de 1990 a 2007, quando a divisão de equipamentos de construção passou para a Volvo. Por isso este equipamento aparece no mercado como ABG Titan 3870, Ingersoll Rand ABG Titan 3870 ou Volvo ABG Titan 3870.
Destaques deste material
- Diagramas elétricos e hidráulicos para rastrear cada circuito ponto a ponto
- Identificação de componentes, conectores e códigos para acelerar o diagnóstico
- Folhas e diagramas numerados para localizar rapidamente cada sistema
- Documentação oficial ABG / Ingersoll Rand de apoio à manutenção e ao reparo
O que os esquemas cobrem

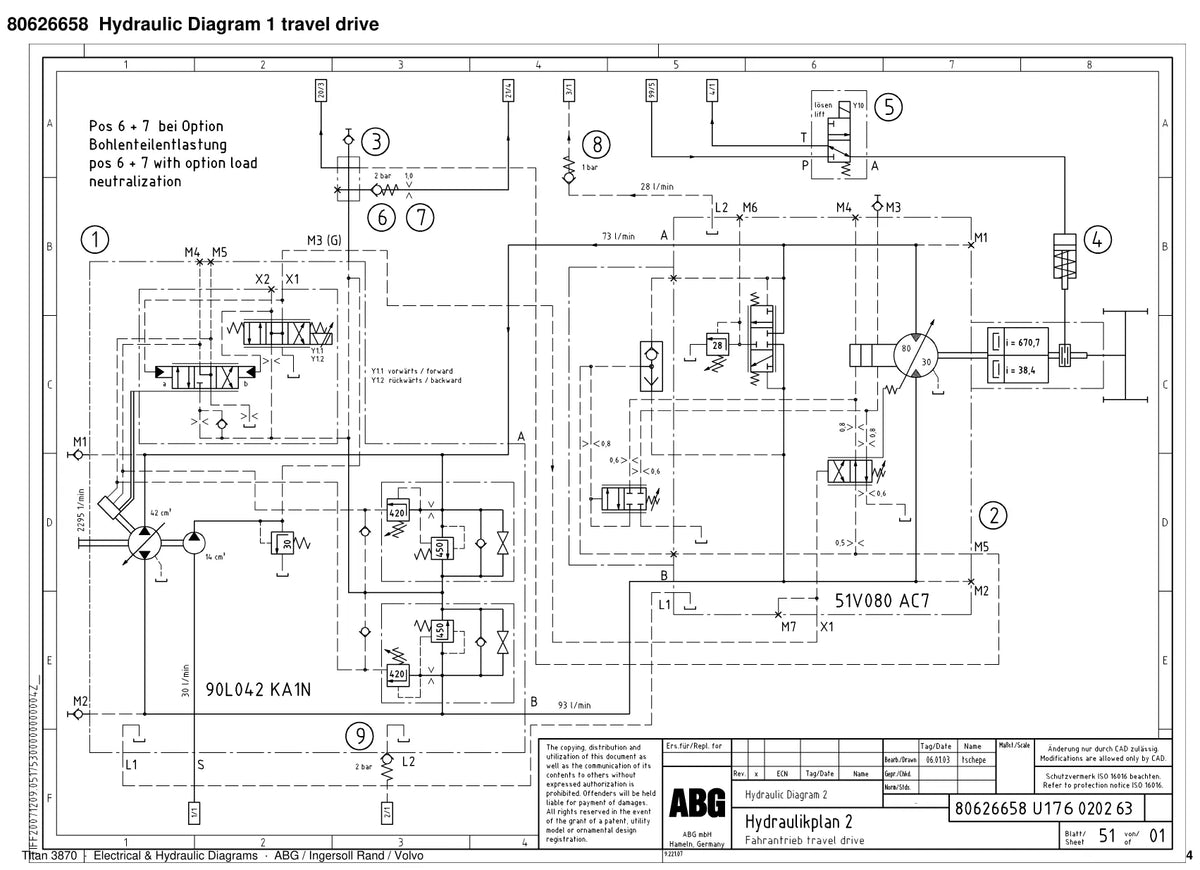

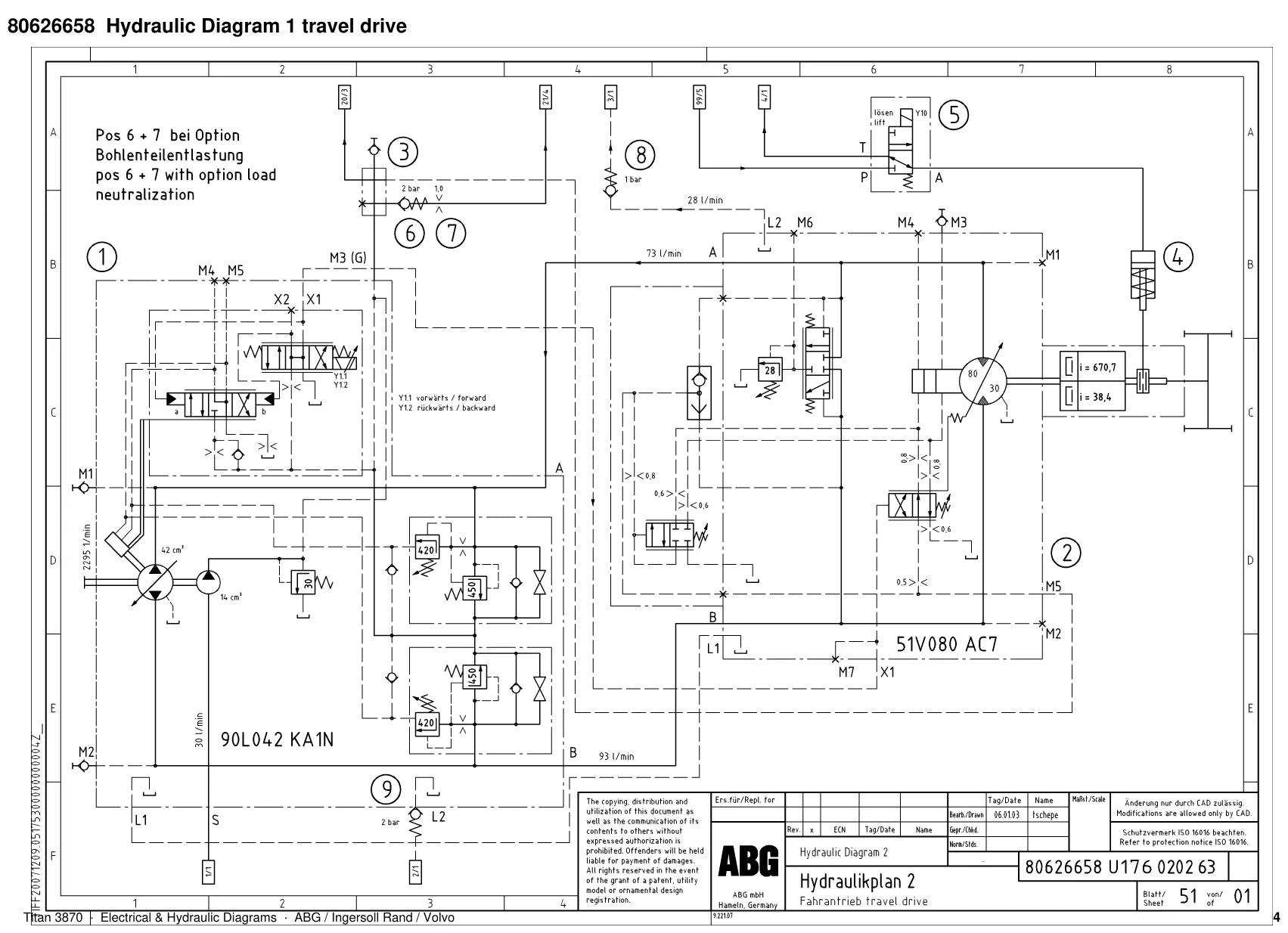

- Diagrama hidráulico 1 — motor/tanque e transmissão
- Diagrama hidráulico 3 — tração dianteira
- Diagrama hidráulico 4 — sem-fim (auger)
- Diagrama hidráulico 5 — transportador (conveyor)
- Bloco de válvulas do freio e bico injetor

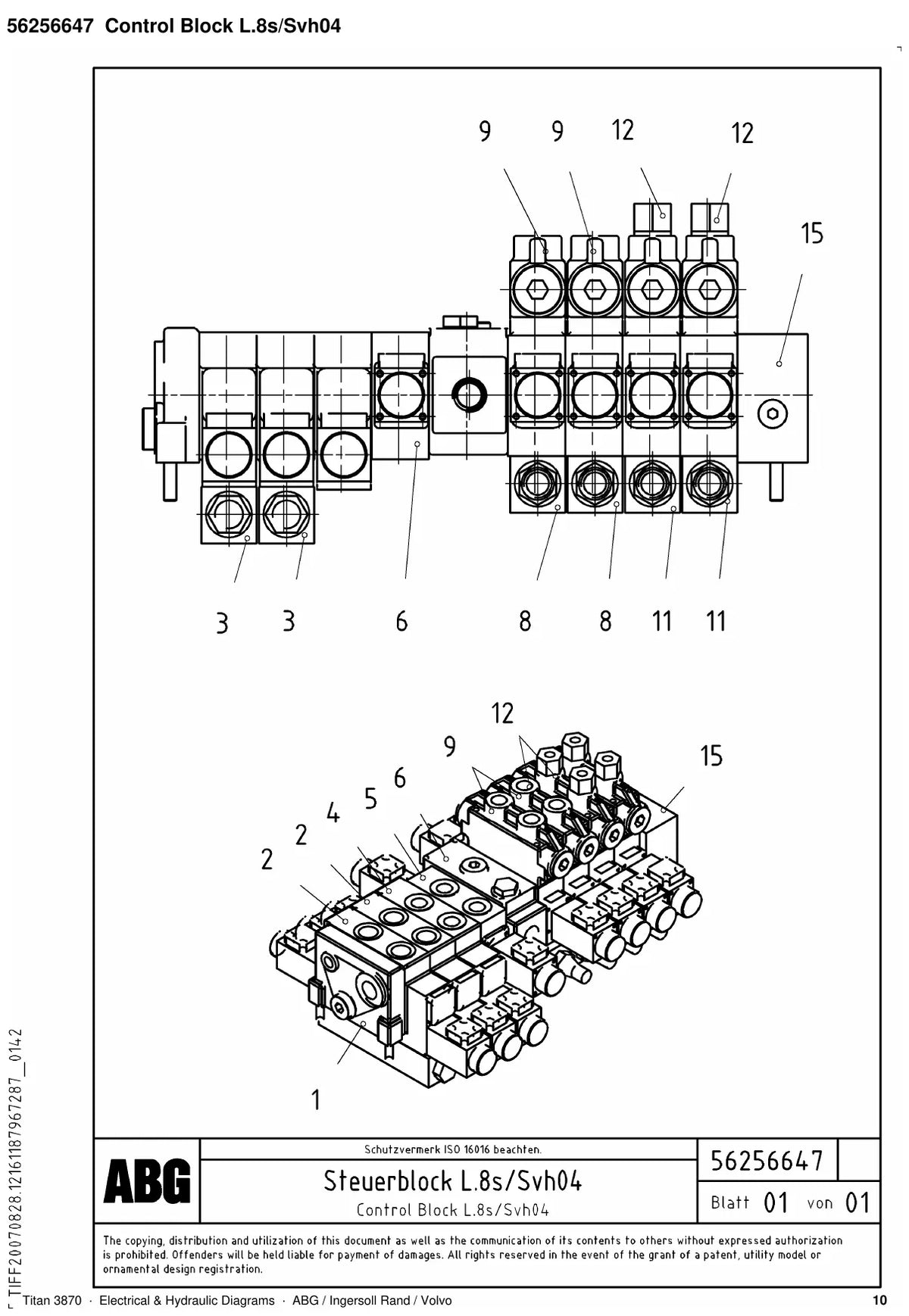

- Motor de pistões radiais e bloco de controle
- Diagramas de circuito elétrico 1 a 5
- Diagramas de fiação (wiring)
- Referências de folhas por número de diagrama
- Códigos de identificação de cada diagrama
Por que vale a pena
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 3870.
Perguntas frequentes
Serve para a ABG Titan 3870 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 27 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
