Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 325 Ingersoll Rand são o documento técnico em PDF, com 57 páginas em inglês, feitos para quem precisa rastrear um circuito ponto a ponto antes de desmontar qualquer coisa.
ABG Titan 325 é um equipamento da ABG, de Hameln, na Alemanha. A fábrica fez parte da Ingersoll Rand entre 1990 e 2007 e depois passou para a Volvo — é o mesmo equipamento que muita gente procura como Volvo ABG Titan 325.
Destaques deste material
- Esquemas elétricos e hidráulicos para rastrear cada circuito do início ao fim
- Referências de fios, conectores, válvulas e componentes que agilizam o diagnóstico
- Localização de falhas guiada pelo desenho oficial, ponto a ponto
- Códigos de desenho por diagrama para consulta cruzada com o restante da documentação
O que os esquemas cobrem

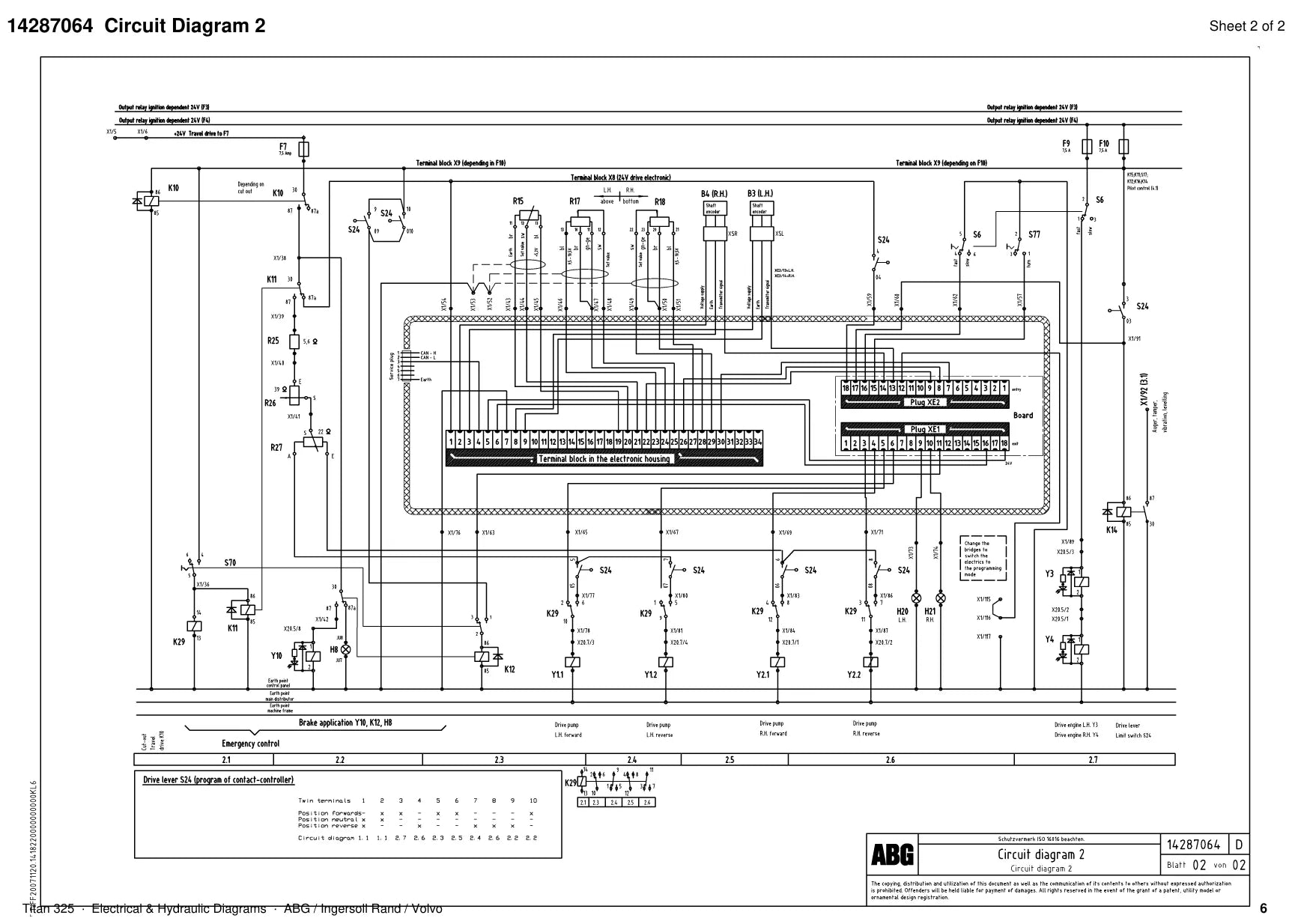

- Diagrama de circuito 1
- Diagrama de circuito 2
- Diagrama de circuito 3
- Diagrama de circuito 4
- Diagrama de circuito 5
- Diagrama de circuito 6
- Diagrama de fiação (wiring) 1
- Diagrama de fiação (wiring) 2
- Diagrama de fiação (wiring) 3

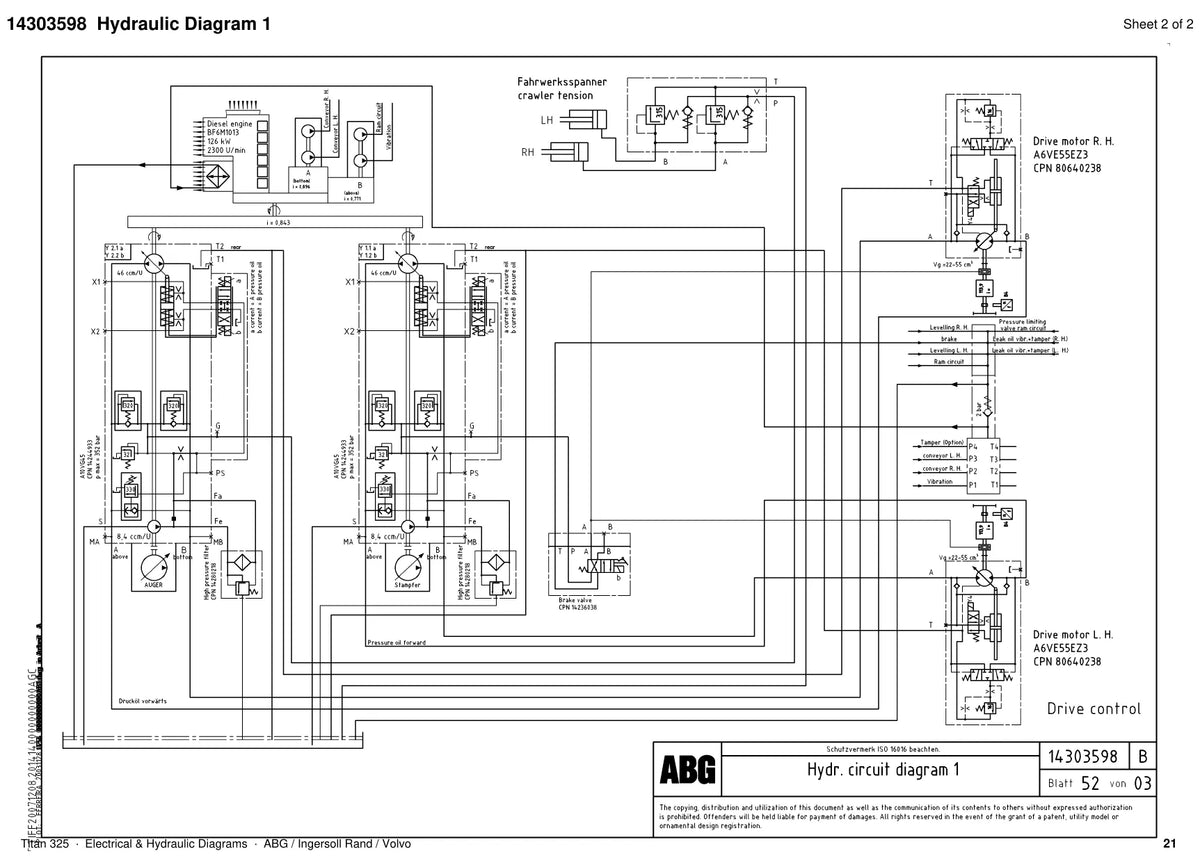

- Diagrama hidráulico 1

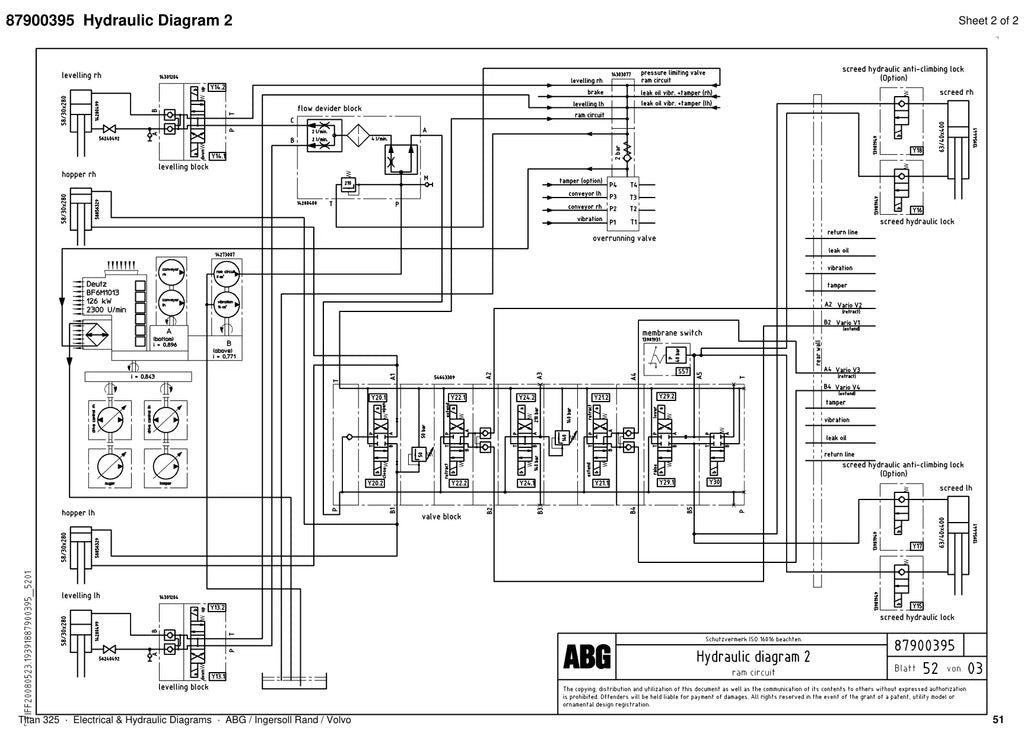

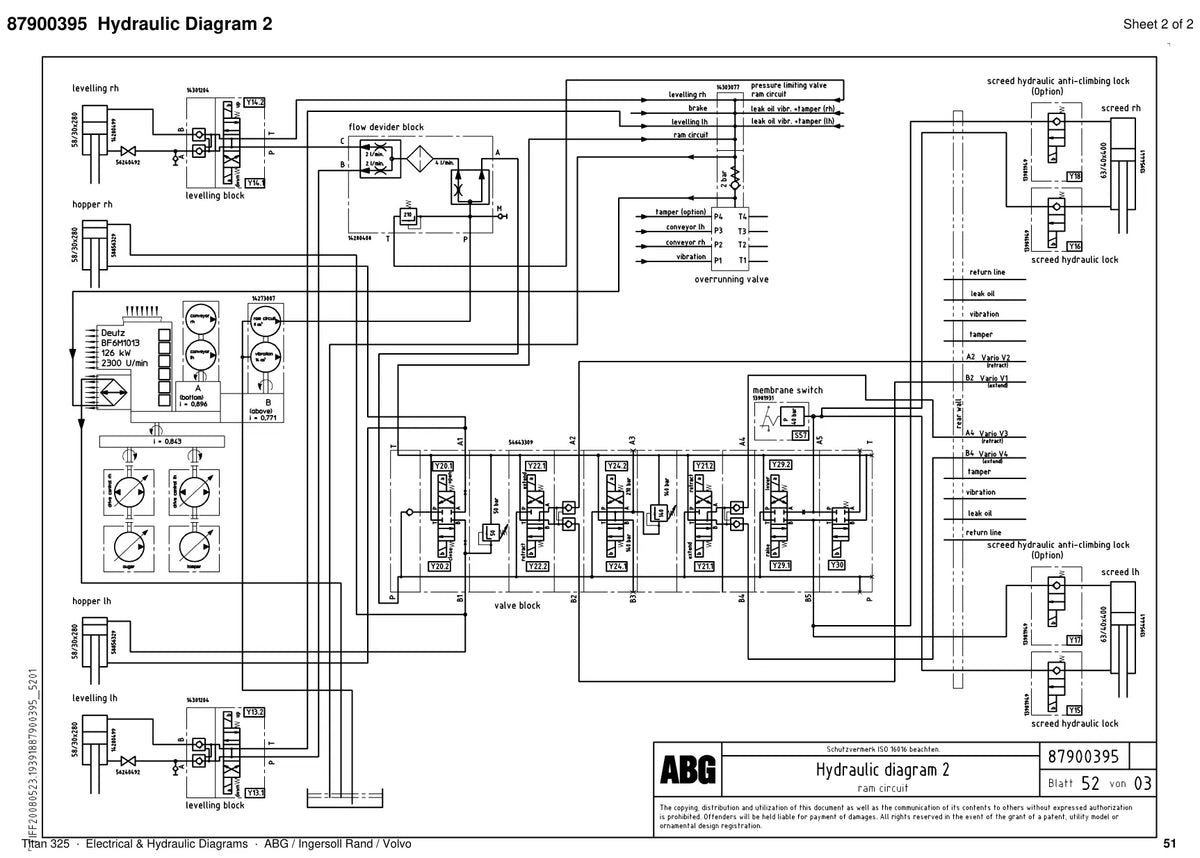

- Diagrama hidráulico 2
- Diagrama hidráulico 3
- Diagrama hidráulico 4
- Diagrama hidráulico 5
Por que vale a pena
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 325.
Perguntas frequentes
Serve para a ABG Titan 325 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 57 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
