Descrição
Especificações
Os esquemas elétricos e hidráulicos da vibroacabadora de pneus ABG Titan 273-2 Ingersoll Rand são o documento técnico em PDF, com 37 páginas em inglês, com os diagramas numerados por folha e os componentes pelo código de fábrica. Encurtam o caminho entre o defeito e a causa.
A ABG, fábrica de Hameln (Alemanha), pertenceu à Ingersoll Rand de 1990 a 2007, quando a divisão de equipamentos de construção passou para a Volvo. Por isso este equipamento aparece no mercado como ABG Titan 273-2, Ingersoll Rand ABG Titan 273-2 ou Volvo ABG Titan 273-2.
Destaques deste material
- Diagramas de circuito folha a folha para rastrear cada linha, borne e conector do sistema elétrico
- Circuitos hidráulicos organizados por função (translação, roscas, mesa, cilindros) para diagnóstico direcionado
- Códigos originais dos diagramas ABG para referência cruzada com o equipamento
- Diagramas de fiação para localizar relés, sensores, fusíveis e chicotes durante o reparo
O que os esquemas cobrem

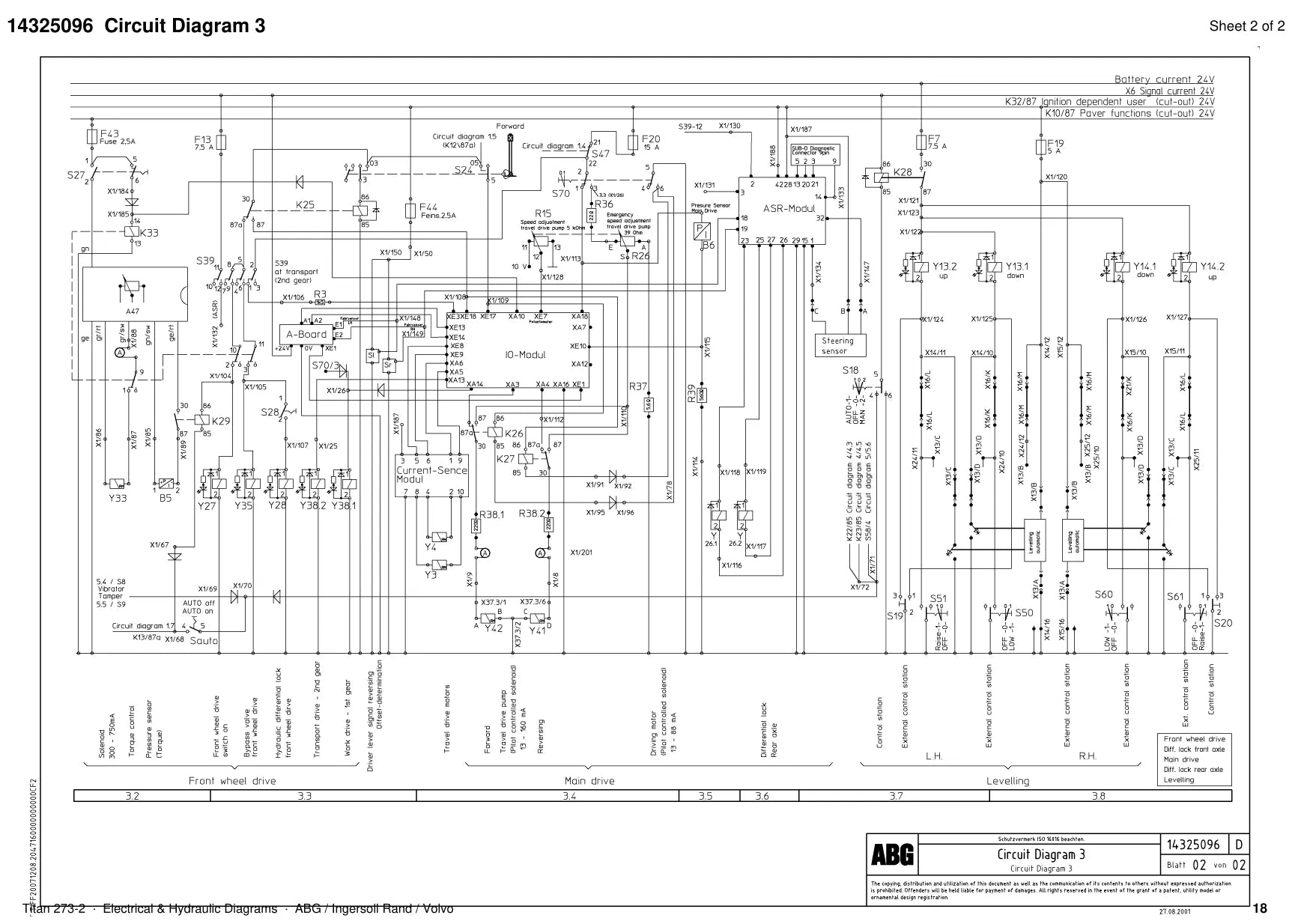

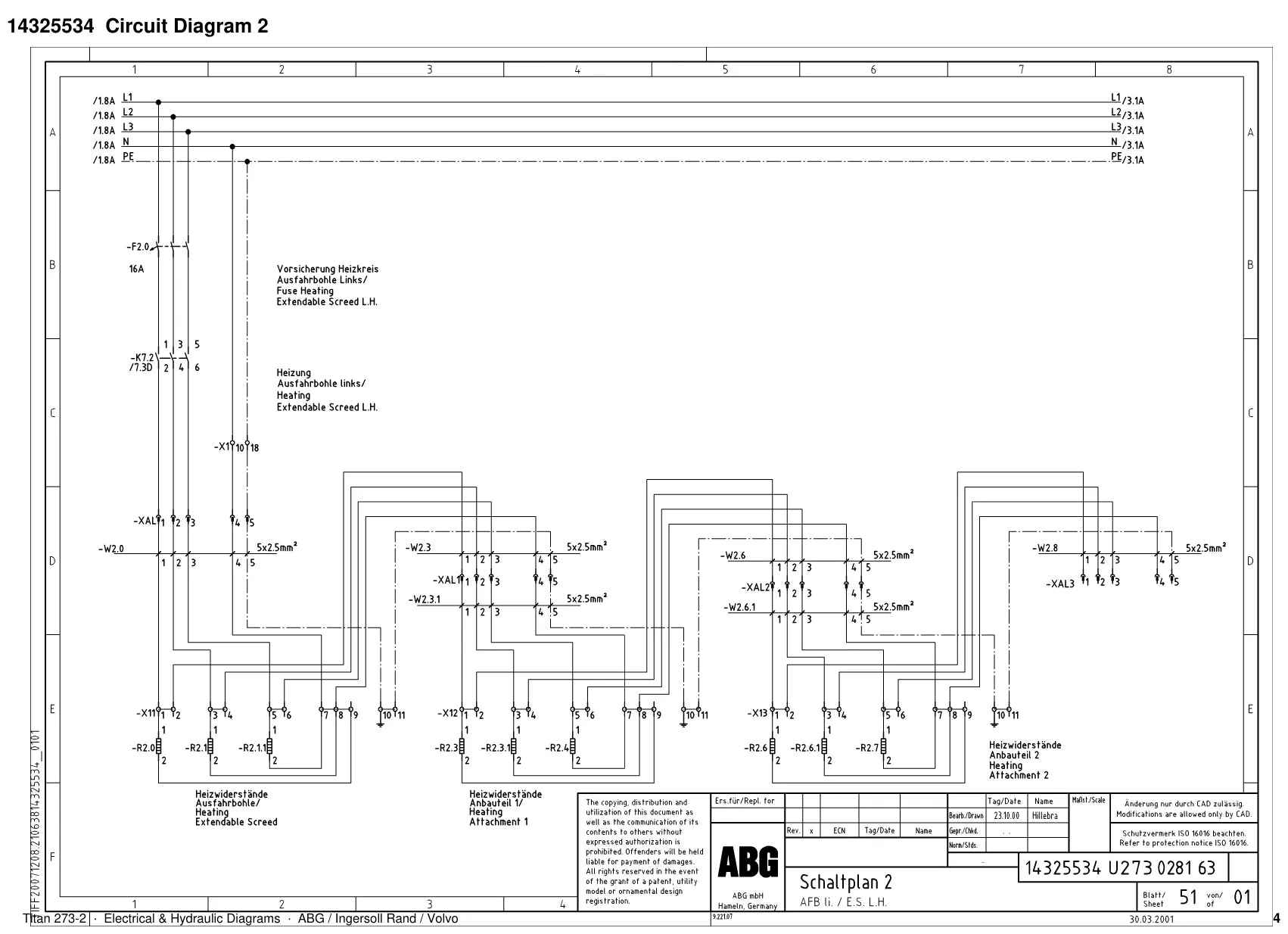

- Diagramas de circuito elétrico 1 a 10
- Diagramas de circuito elétrico (segundo conjunto, 1 a 5)

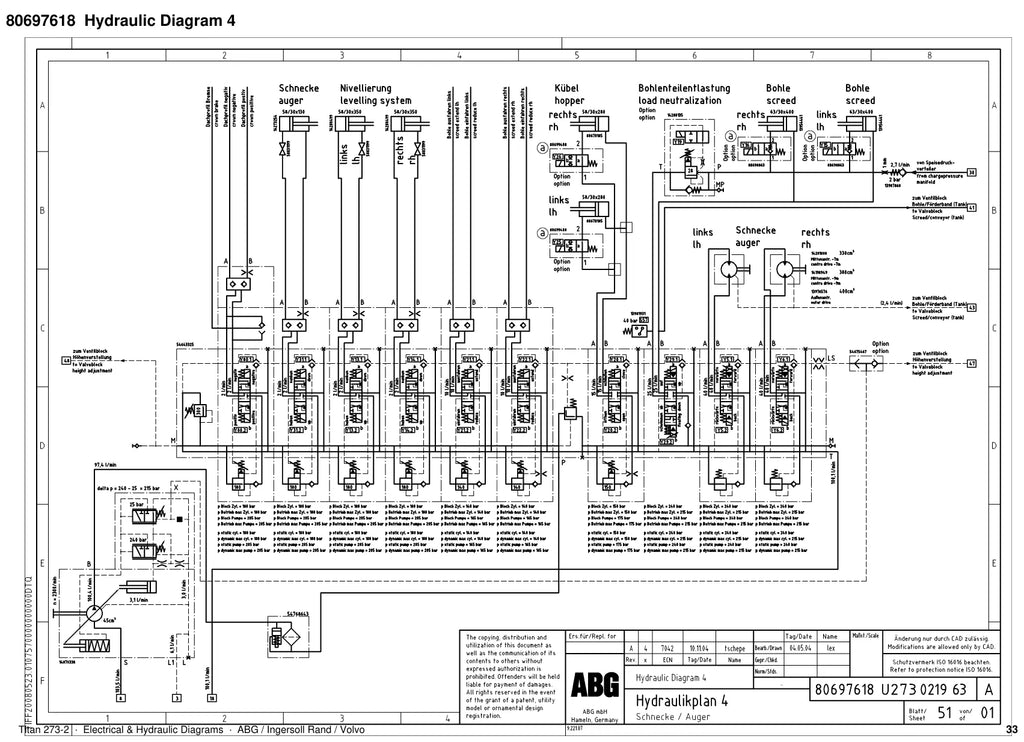

- Diagrama hidráulico do motor e tanque (engine/tank)
- Diagrama hidráulico 2

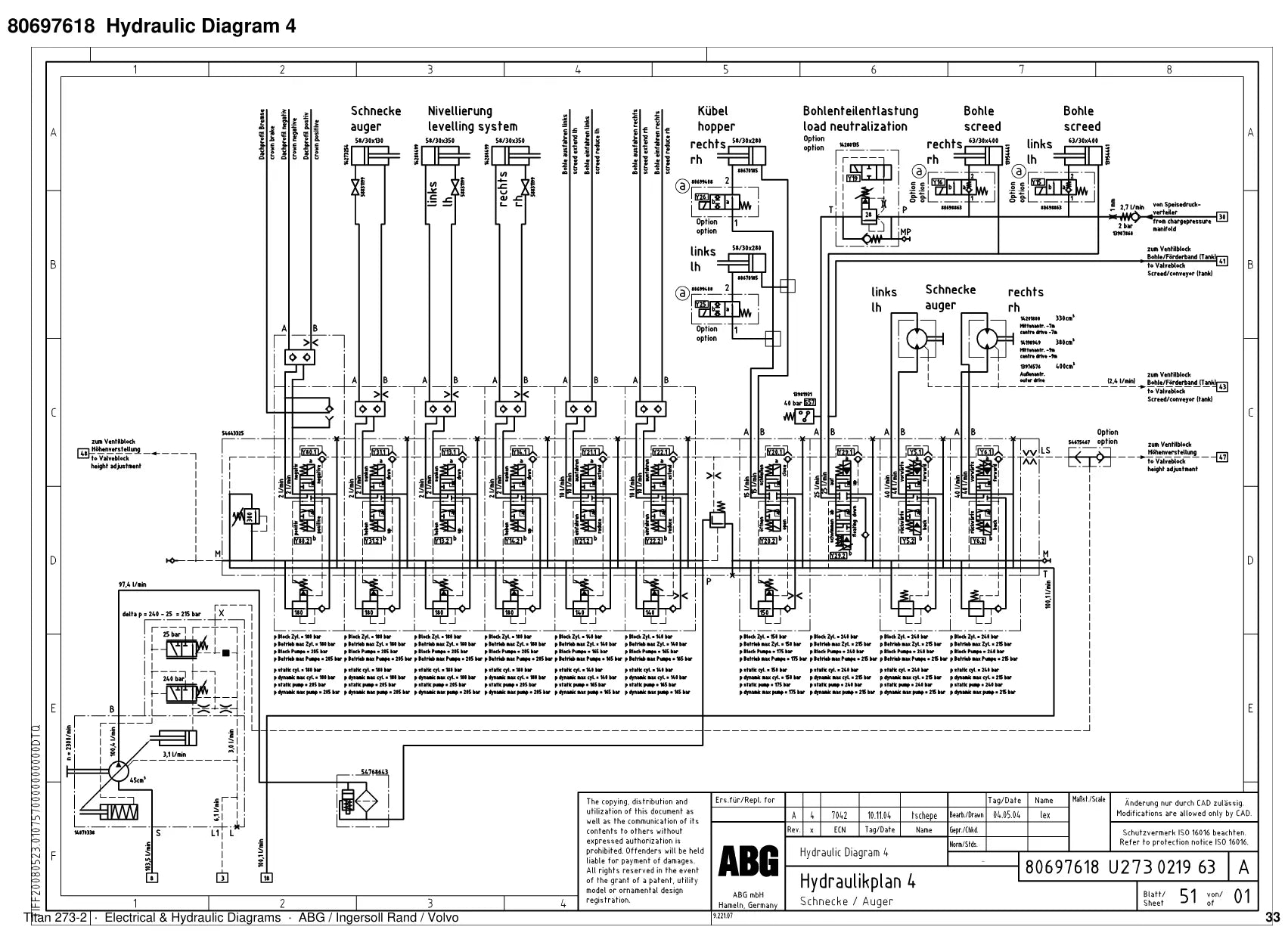

- Diagramas hidráulicos 3 e 4
- Diagrama hidráulico 5
- Diagrama hidráulico de ajuste de altura
- Diagramas hidráulicos e de circuito de revisão
Por que vale a pena
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de pneus ABG Titan 273-2.
Perguntas frequentes
Serve para a ABG Titan 273-2 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 37 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
Produtos relacionados
- Catálogo de Peças Vibroacabadora de Pneus ABG Titan 273-2 Ingersoll Rand / Volvo (Inglês)
- Esquemas Elétricos e Hidráulicos Vibroacabadora de Pneus ABG Titan 273 Ingersoll Rand / Volvo (Inglês)
- Esquemas Elétricos e Hidráulicos Vibroacabadora de Pneus ABG Titan 273-1 Ingersoll Rand / Volvo (Inglês)
Garantias e suporte
Material técnico em PDF. Dúvidas pelo WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br.
