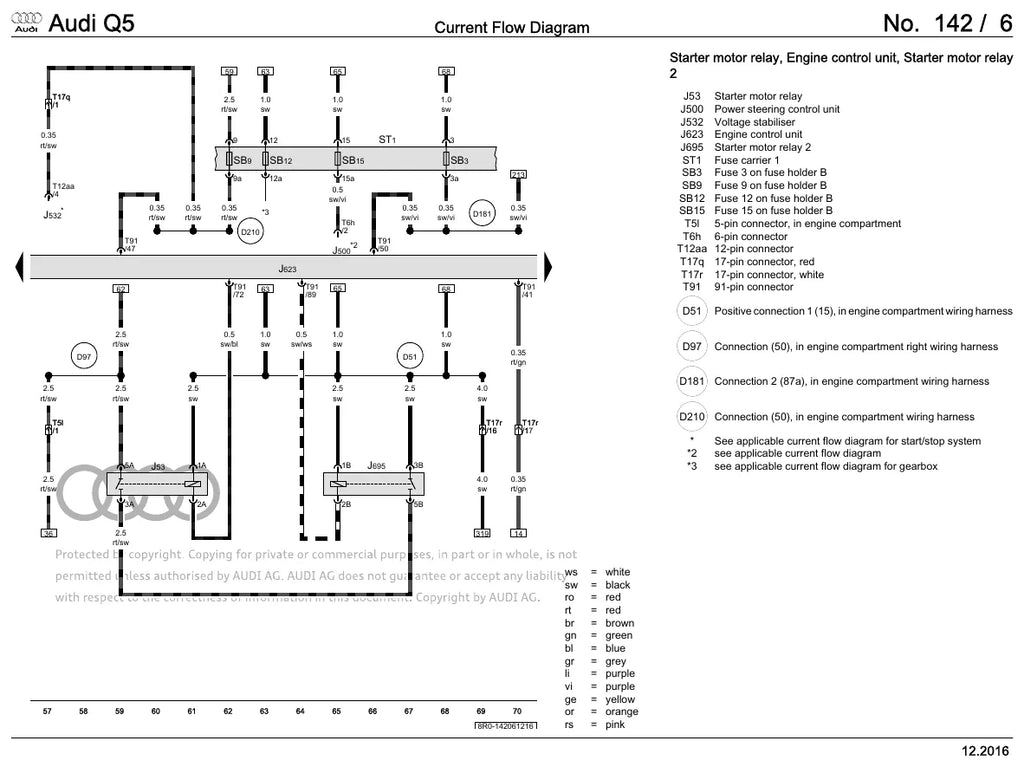

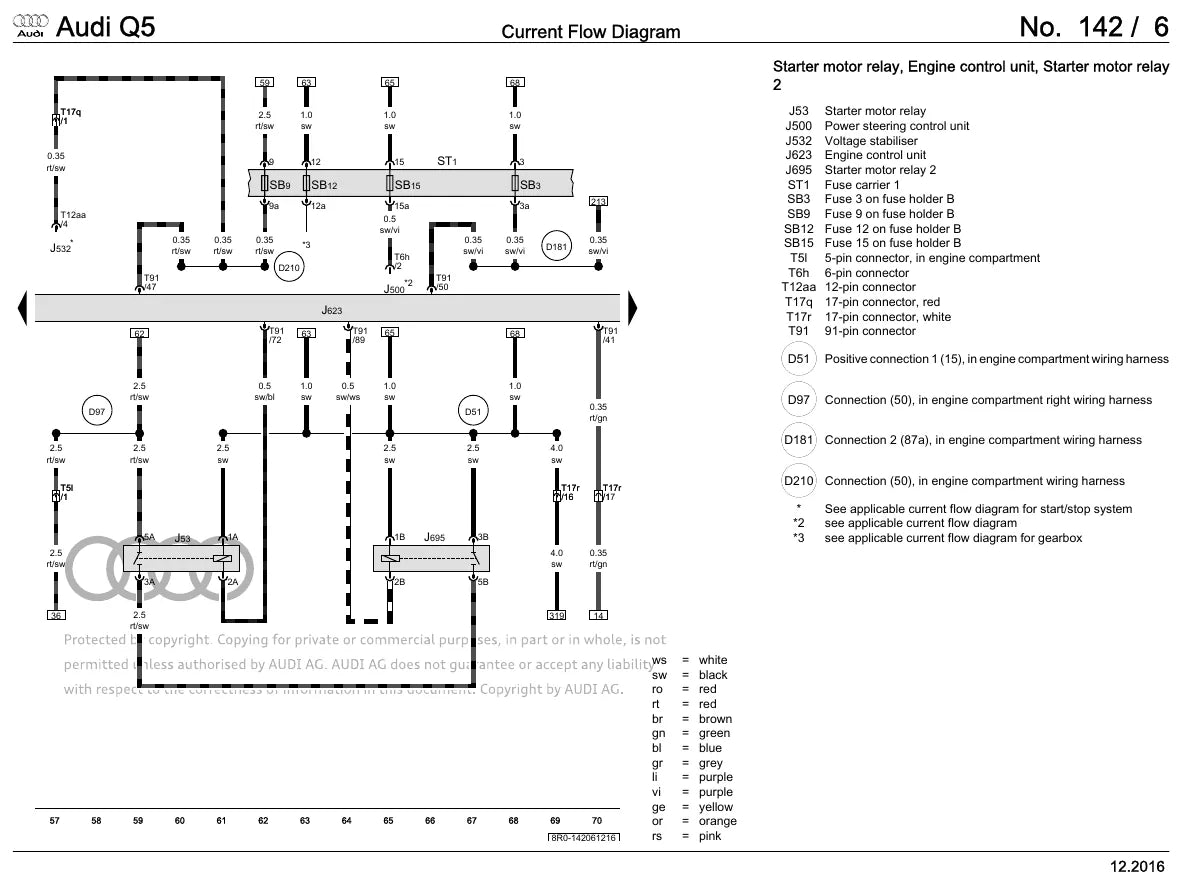

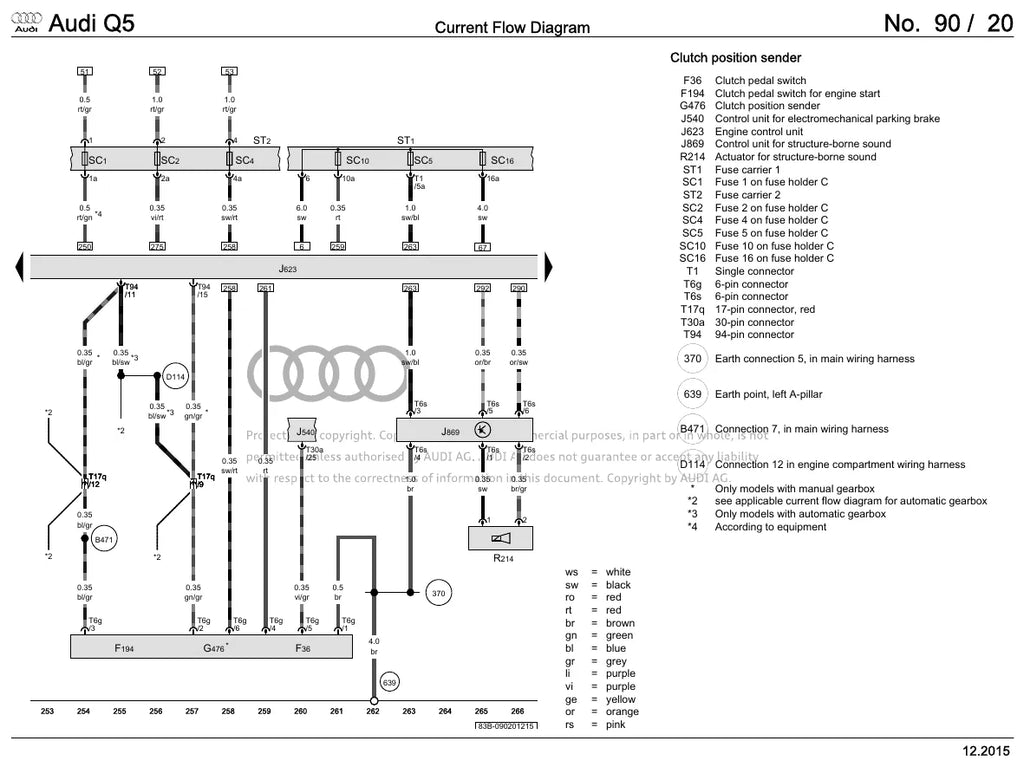

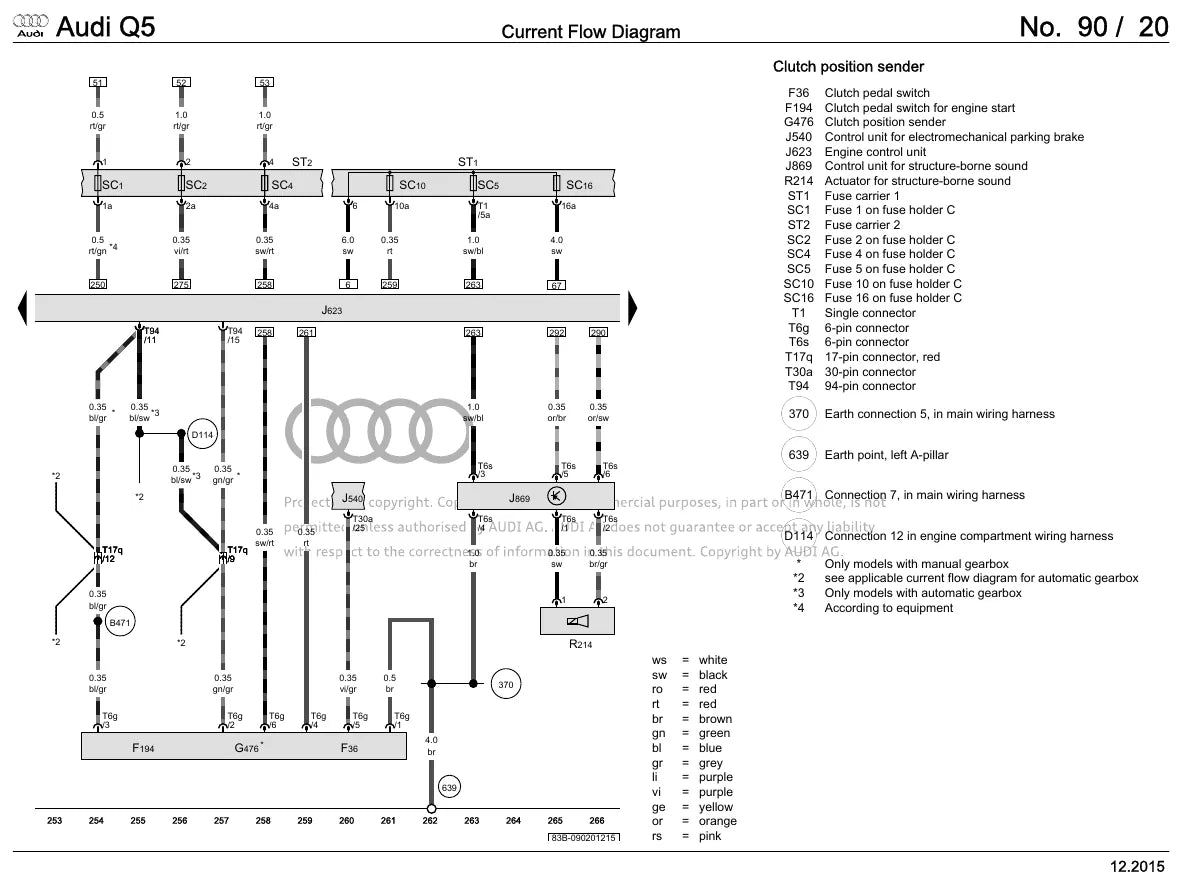

Os Esquemas Elétricos Audi Q5 são o documento técnico em PDF, com 1615 páginas em inglês, que reúnem os diagramas de fluxo de corrente oficiais do equipamento básico a partir de setembro de 2008. Mostram cada circuito fio a fio, com bitola e cor, os porta-fusíveis A a F, a posição de relés e conectores, os pontos de massa e a pinagem dos módulos, do circuito de partida ao rádio e à climatização.
Destaques deste material
- Volume completo do equipamento básico do Audi Q5 a partir de setembro de 2008, com 1615 páginas de diagramas de fluxo de corrente.
- Mais de cem planos de corrente numerados, do circuito de partida ao sistema de infoentretenimento.
- Cada folha identifica os componentes pelo código Audi, como J533, J623, J794 e G70, com a bitola e a cor de cada fio.

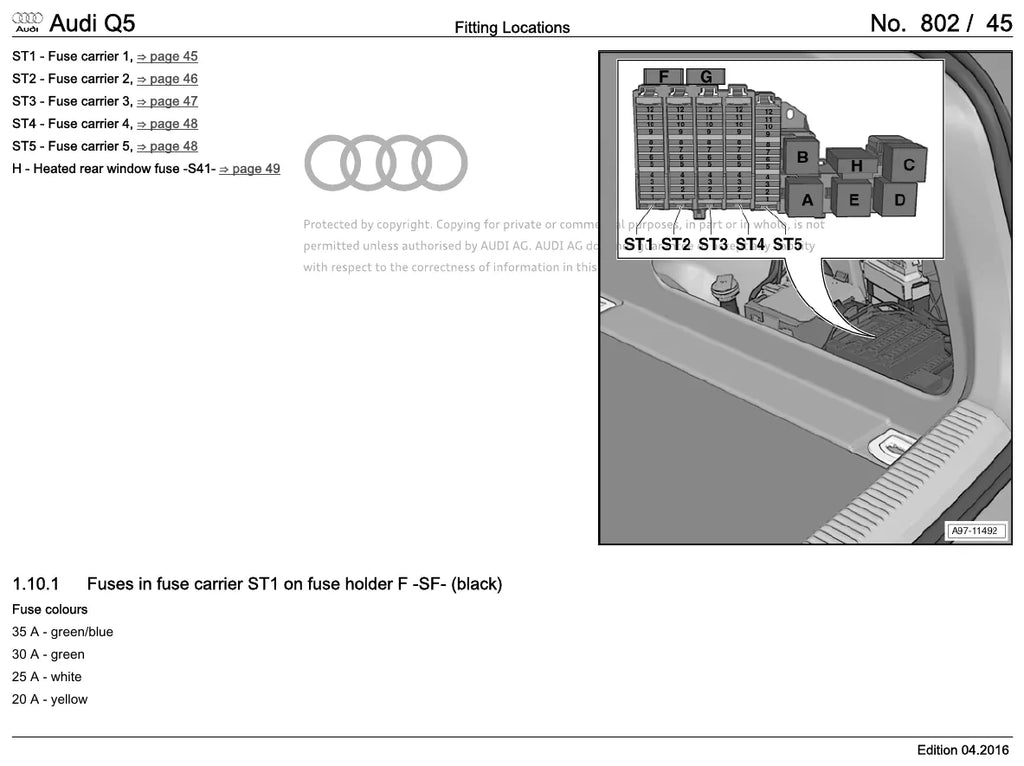

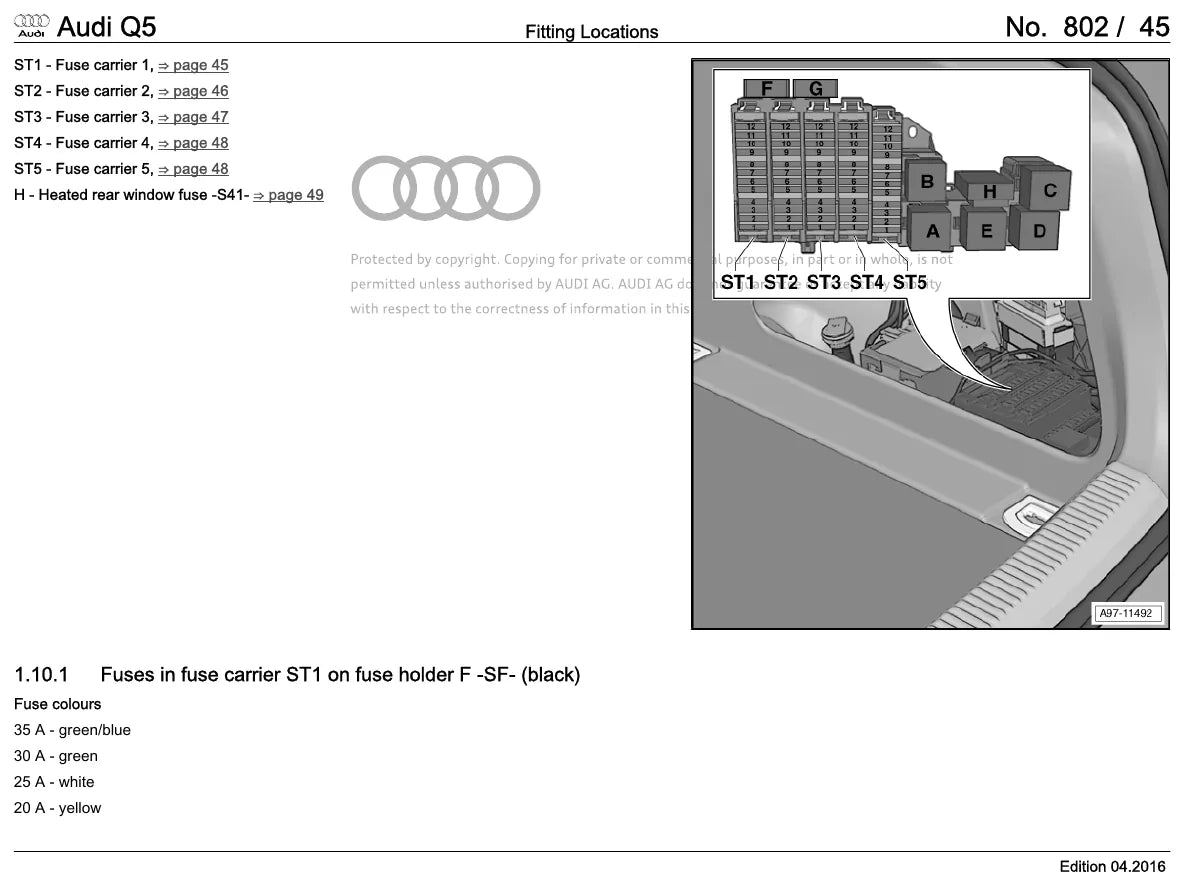

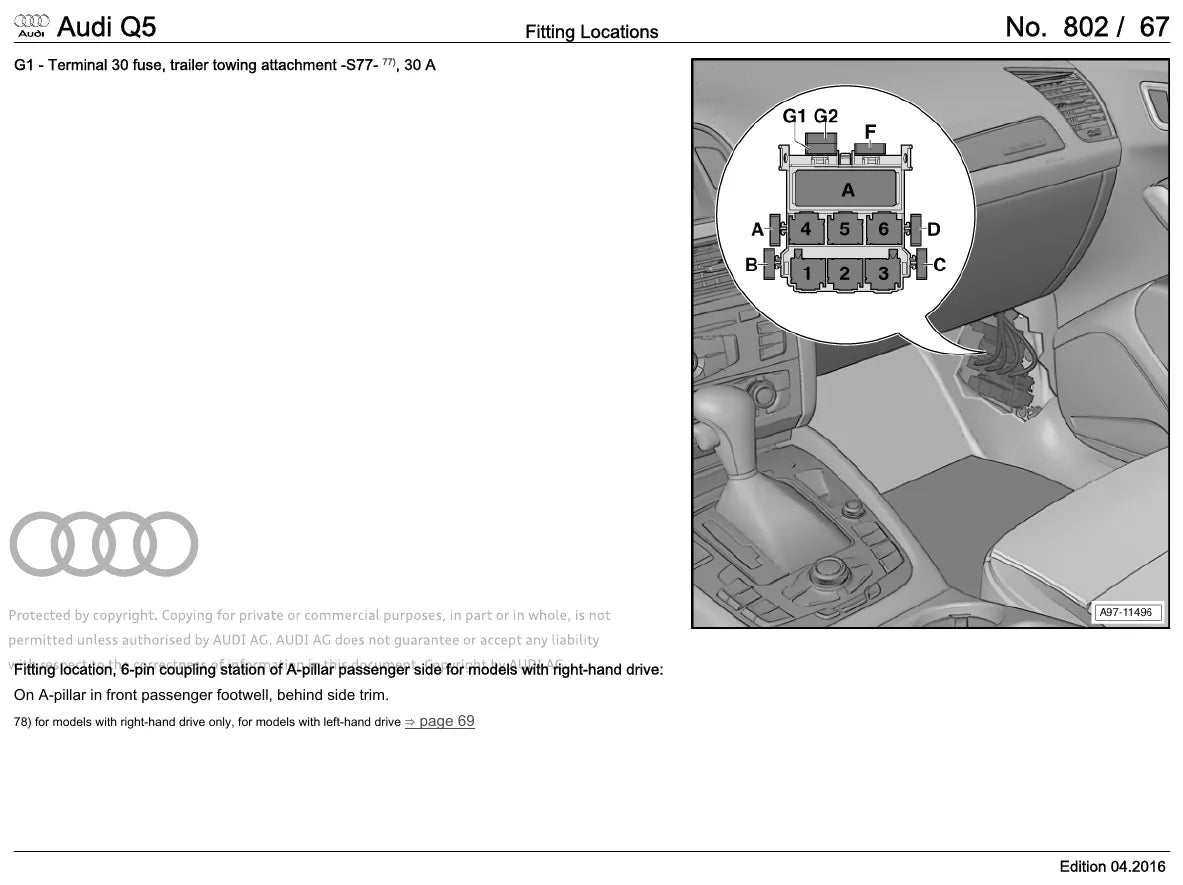

- Porta-fusíveis A a F, réguas de fusíveis 1, 2, 3 e 5, junções do terminal 30 e pontos de massa localizados por número no chicote.
- As diferenças de ano-modelo aparecem no próprio diagrama, com marcações do tipo até abril de 2009 e a partir de maio de 2009.
- Edição 11.2020, a mais recente da série, referência de diagrama 8R0-001021120, com índice de componentes.
O que este documento cobre
- Alimentação, bateria, relé de tensão do terminal 15 e monitor de bateria
- Porta-fusíveis A a F e réguas de fusíveis 1, 2, 3 e 5
- Chave de acesso, autorização de partida e relés do motor de partida
- Interface de diagnóstico do barramento de dados (J533) e redes LIN e CAN
- Unidade de comando do painel de instrumentos e relógio radiocontrolado
- Unidade central do sistema de conforto e travamento da tampa traseira
- Alarme antifurto e interruptor de contato do cilindro da tampa traseira
- Gerenciamento do motor: medidor de massa de ar, válvula dosadora e regulagem de pressão de combustível
- Ventilador do radiador de 600 W para motores a gasolina de 4 e 6 cilindros
- Coxins eletro-hidráulicos do motor e velas de aquecimento com fusível S39 de 60 A
- Câmbio automático: sensor de rotação de entrada e sensor de marcha
- Freio de estacionamento eletromecânico e interruptor da luz de freio
- Rádio, alto-falantes, eletrônica de informação, sintonizador de TV e câmera de ré
- Climatização: motor do difusor central, sensores de temperatura e sensor de umidade
Por que vale a pena
- Mostra o caminho do circuito fio a fio, do fusível ao componente, sem adivinhação.
- Da a posição de relés, fusíveis e conectores, então você sabe onde abrir antes de desmontar o painel.
- Traz a pinagem de cada módulo, com bitola e cor do fio, para medir no pino certo.
- Economiza horas de teste de continuidade em chicote de carro moderno.
- Cobre a geração inteira do modelo, com as diferenças de ano marcadas no próprio diagrama.
Para quem é
- Eletricistas automotivos e injeção eletrônica.
- Oficinas especializadas em Audi e Volkswagen.
- Instaladores de acessórios, som, alarme e rastreador.
- Frotistas e proprietários que acompanham o reparo elétrico do veículo.
Perguntas frequentes
Quais anos do Audi Q5 são cobertos?
É o volume de equipamento básico a partir de setembro de 2008, ou seja, a geração 8R do ano-modelo 2009 em diante. As mudanças de ano estão marcadas dentro dos próprios diagramas.
Como recebo o arquivo depois da compra?
O download é imediato. Assim que o pagamento é confirmado, o PDF fica disponível para baixar e você guarda no computador, no celular ou no tablet da oficina, sem prazo de entrega e sem frete.
Ele traz procedimentos de reparo e torques?
Não. Este volume é dedicado aos diagramas elétricos: caminho dos circuitos, fusíveis, relés, conectores, pinagem e pontos de massa.
Está em português?
Não, o conteúdo está em inglês. Os códigos de componente, os números de fusível e a numeração dos pinos são os mesmos usados pela fábrica em qualquer mercado.
