Os Esquemas Elétricos Audi A4 B9 8W são o documento técnico em PDF, com 1605 páginas em inglês, que reúne os diagramas de fluxo de corrente do sedã a partir de julho de 2015. Vão do equipamento básico e dos pontos de massa até a tração integral quattro, os módulos dos faróis de LED, o barramento FlexRay e o conversor de tensão de 48V para 12V, sempre com bitola, cor de fio, pino e conector identificados.
Destaques deste material
- 1605 páginas de diagramas de fluxo de corrente do Audi A4 B9, carroceria 8W, válidos a partir de julho de 2015.
- Mais de 127 diagramas numerados, do equipamento básico L0L à tração integral quattro GH2 e ao gerador de som do motor FN0 e FN1.

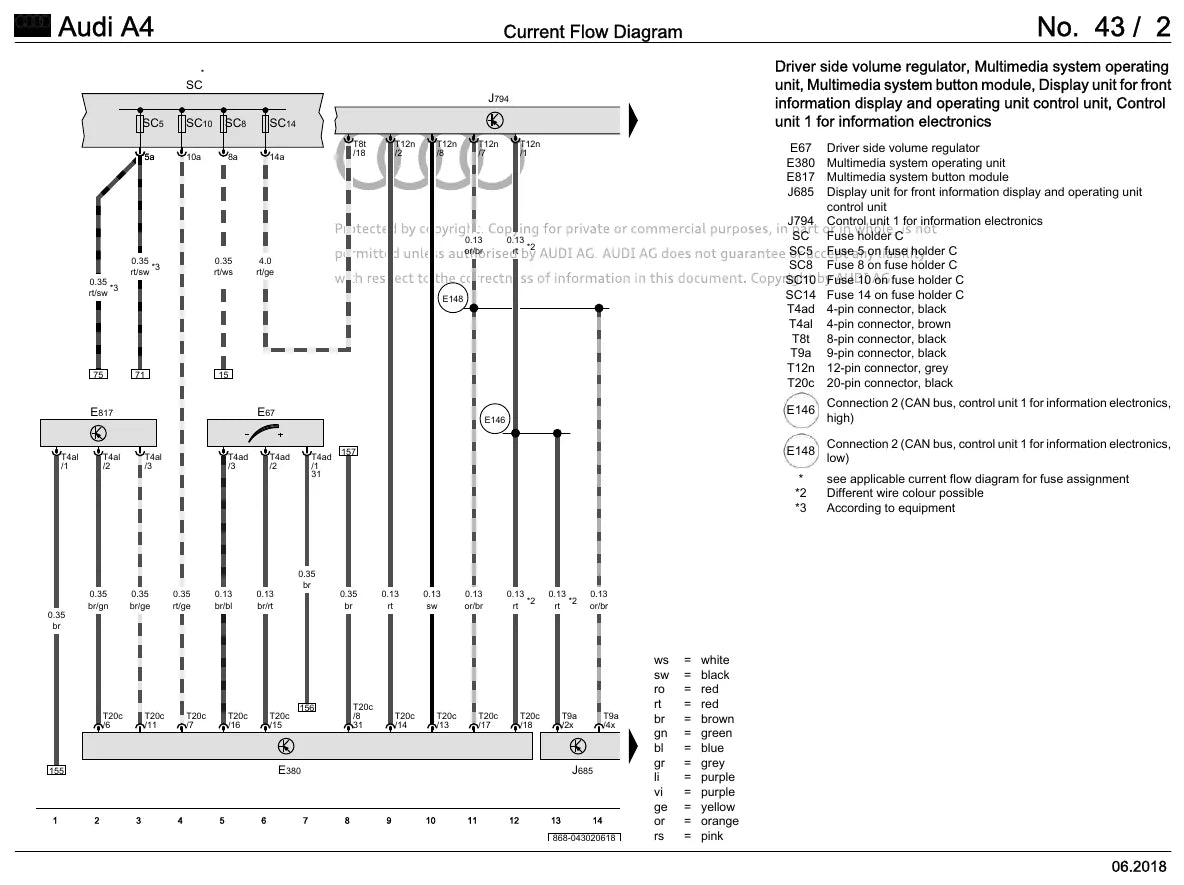

- Cada folha indica bitola e cor do fio, número do pino, identificação do conector, como T17c e T12f, e o código da unidade de comando, como J527 e J393.

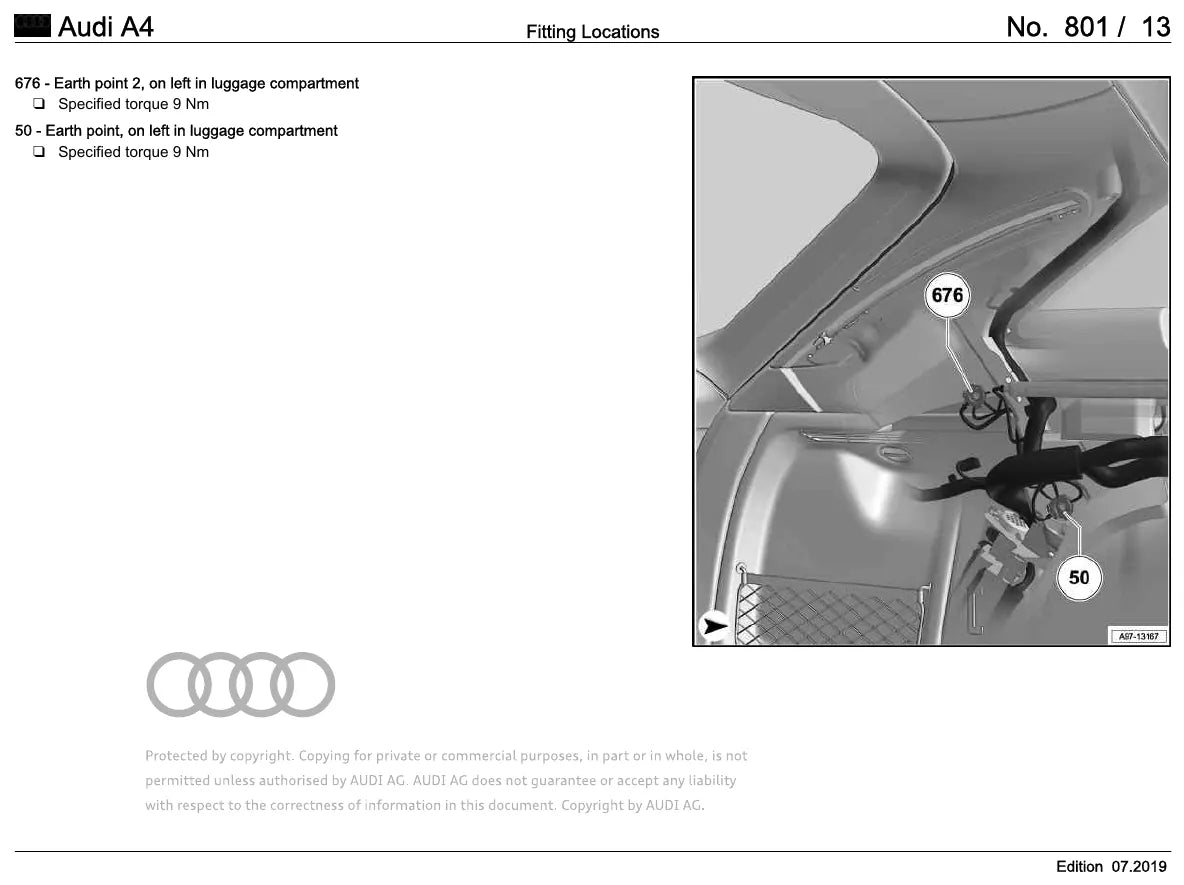

- Legenda de componentes ao lado de cada diagrama, com local de montagem e pontos de massa numerados.
- Barramento FlexRay, CAN de infotainment e conversor de tensão 48V para 12V documentados, além da eletrônica do motor 2.0 a gasolina DMTA e DPAA.
- Edição 11.2019, referência 8W5-001021119, com notas de validade separando o que vale até junho de 2019 e o que vale depois.
O que este documento cobre
- Equipamento básico: alimentação, fusíveis e pontos de massa
- Eletrônica da coluna de direção, limpador, pisca e piloto automático
- Unidade de comando do sistema de conforto e módulos das portas
- Airbag e reconhecimento de ocupação do banco
- Iluminação externa com módulos dos faróis de LED e lanternas traseiras
- Instrumento combinado, sensores de temperatura e de nível de água
- Unidade de comando do motor, injeção e bomba de combustível
- Comando do tempo de incandescência e velas de pré-aquecimento
- Tração integral quattro
- Auxílio de estacionamento com sensores dianteiros e traseiros
- Aquecimento auxiliar e receptor do controle remoto
- Pacote de som digital e alto-falantes
- Gerador de som do motor
- Motor 2.0 a gasolina, conversor de tensão 48V/12V e interface de diagnóstico do barramento
Por que vale a pena
- Mostra o caminho do circuito fio a fio, com o ponto de massa numerado no fim de cada ramal.

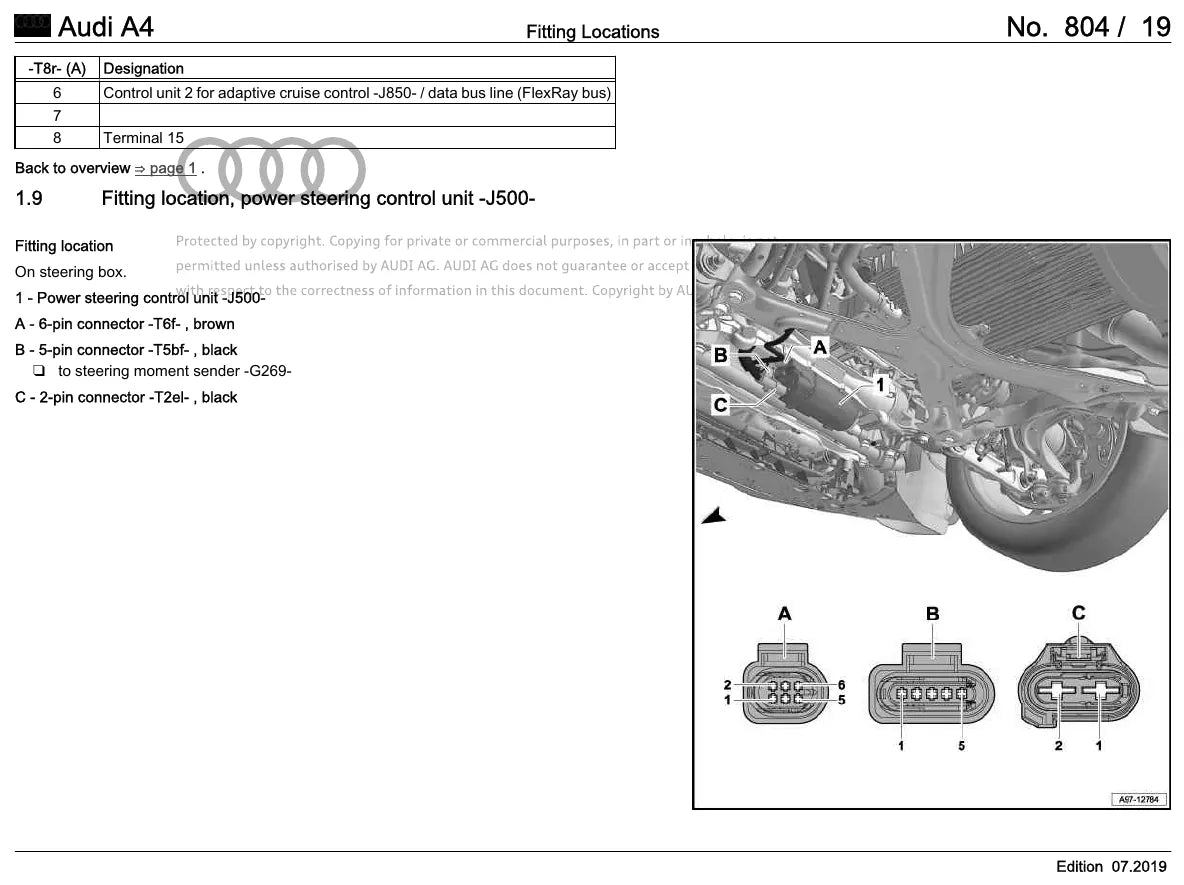

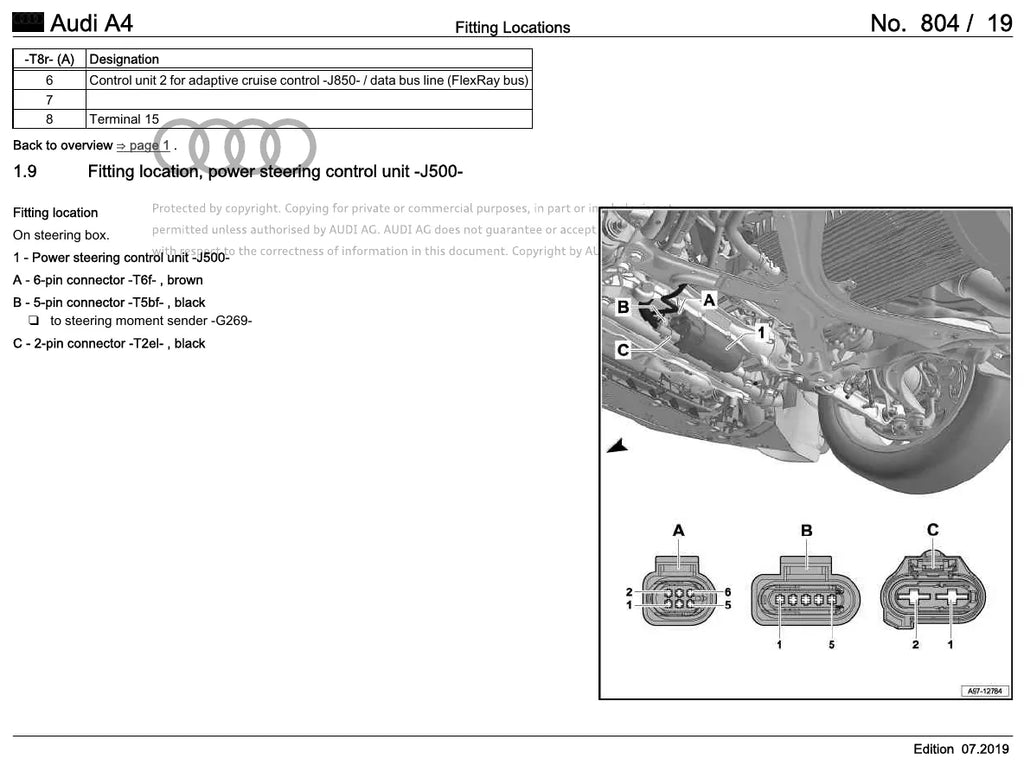

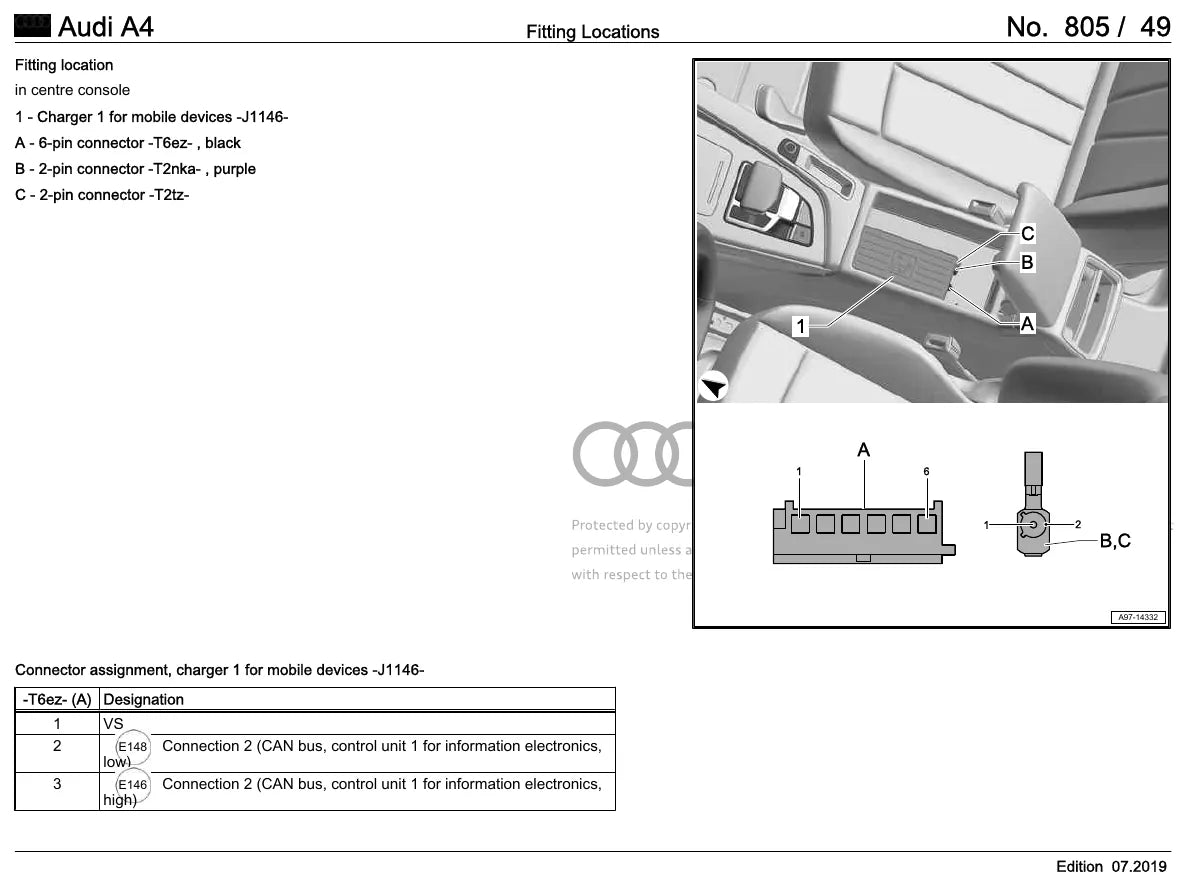

- Identifica a posição de relés, fusíveis e conectores, além do local de montagem de cada componente.
- Entrega a pinagem completa das unidades de comando, o que evita furar chicote para procurar sinal.
- Reduz o tempo de teste de continuidade, porque o trecho a medir já vem delimitado no desenho.
- Cobre as redes de dados modernas do carro, FlexRay e CAN de infotainment, que costumam faltar em material genérico.
Para quem é
- Eletricistas automotivos especializados em linha alemã.
- Oficinas de diagnóstico eletrônico e reprogramação.
- Instaladores de acessórios, som e sistemas de assistência.
- Proprietários de Audi A4 B9 que acompanham de perto a manutenção do veículo.
Perguntas frequentes
Quais versões estão cobertas?
O Audi A4 da geração B9, carroceria 8W, a partir de julho de 2015, com a eletrônica do motor 2.0 a gasolina nas letras DMTA e DPAA, além de itens como quattro, faróis de LED e aquecimento auxiliar.
O documento é em espanhol?
Não. Apesar do título em espanhol que circula por aí, o conteúdo é integralmente em inglês, e as abreviações de cor de fio seguem o padrão alemão de fábrica, explicado nas folhas.
Inclui procedimentos de reparo?
Não. São somente diagramas de fluxo de corrente, voltados ao diagnóstico elétrico. Não há passo a passo de desmontagem nem valores de torque.
Quando recebo o arquivo?
Imediatamente. O download é liberado assim que o pagamento é confirmado, e o PDF pode ser guardado no computador ou no tablet usado na bancada.
