O Esquema Elétrico Volvo FM (4) chega em PDF, pronto para uso, com 366 páginas em inglês, pronto para consulta na oficina e para impressão das folhas que você for usar.
Esta é a edição de 2019 do esquema elétrico do Volvo FM (4), publicação 89421116, e vale para os chassis das faixas A849536, B913386, D209349, E870110, W129582 e CKD958838. Cada volume da Volvo cobre uma faixa de chassi específica, então é o número do seu caminhão que decide qual edição serve.
Aplicação: em que veículos serve
O que este volume cobre:
- Volvo FM da 4ª geração — FM (4)
- Euro 6
- cabines Day Cab, Sleeper e Globetrotter
- 4x2, 4x4, 6x2, 6x4 e 6x6
Versões comerciais desta linha:
- FM 330, FM 370, FM 410 e FM 450 — motor D11K (10,8 L)
- FM 420, FM 460 e FM 500 — motor D13K (12,8 L)
- o FMX de obra usa a mesma família de motores D11K e D13K
- no Brasil a linha chegou em 2014 como FM 370 e FM 380
Destaques deste material
- Diagrama oficial da Volvo Truck Corporation para a linha FM, com 366 páginas
- Cobre os chassis A849536, B913386, D209349, E870110, W129582 e CKD958838
- Índice de arquitetura dos barramentos CAN/LIN antes dos diagramas, para ir direto ao circuito
- Lista completa de componentes, relés, fusíveis, conectores e código de cores dos fios

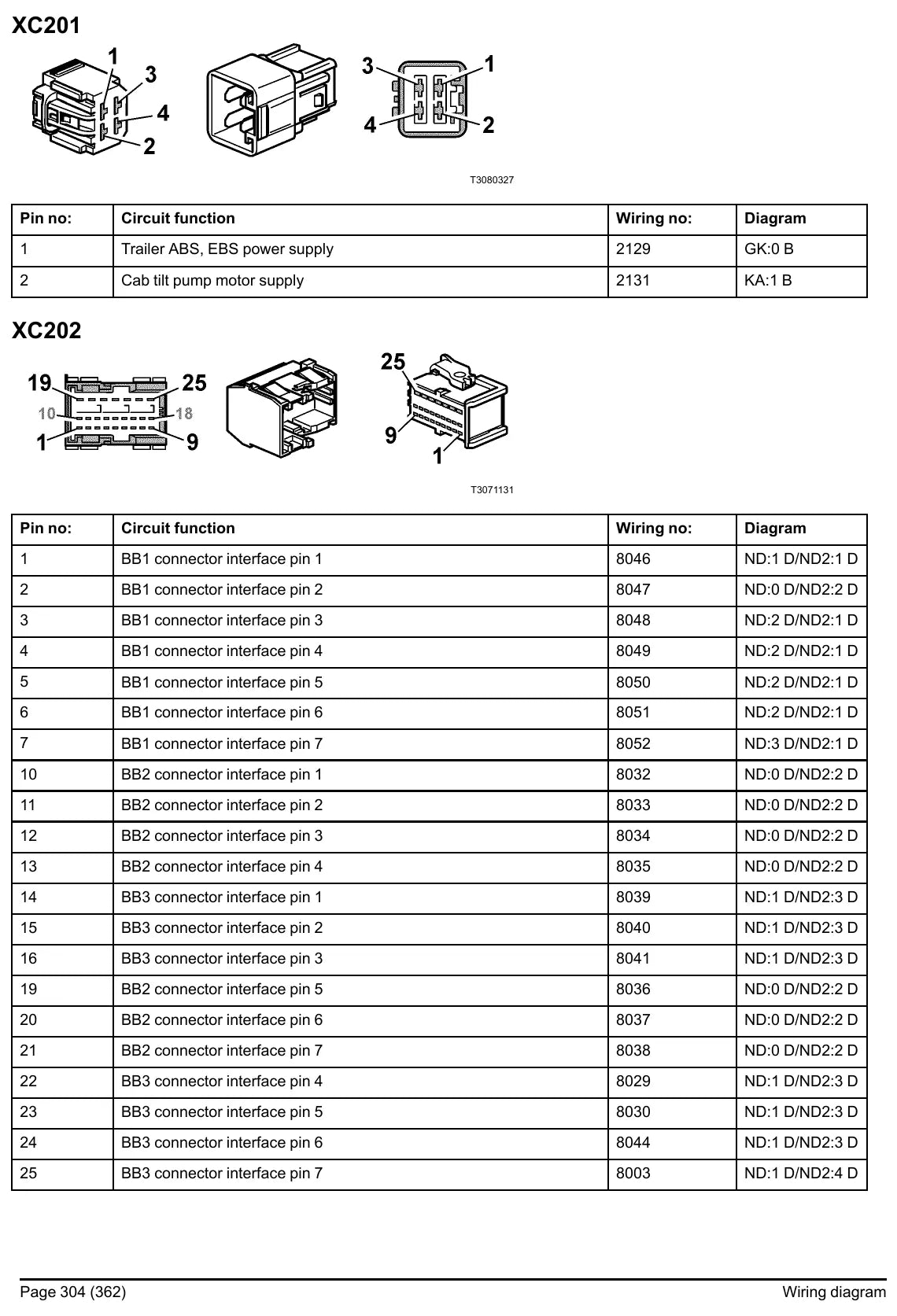

- Tabela de pinagem por conector (Pin no / Circuit function / Wiring no)
Sistemas e circuitos cobertos
- Arquitetura dos barramentos de comunicação
- Produção e distribuição de energia
- Painel de instrumentos e display
- Iluminação externa e sinalização
- Gestão eletrônica do motor
- Climatização e ar-condicionado
- Lista de componentes e abreviações
- Suspensão pneumática e controle de nível
- Câmbio I-Shift e embreagem
- Chicotes, conectores e pontos de massa
Por que vale a pena
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito vem com o número do fio, o conector e o pino.
- Identificação de conectores e pinagem: o que muda um reparo de meio dia para meia hora.
- As tabelas de fusíveis e relés poupam a consulta a listas soltas de internet, que quase sempre estão erradas.
Para quem é
Indicado para eletricistas de caminhão, oficinas de linha pesada, frotistas e técnicos de diagnóstico Volvo.
Perguntas frequentes
Serve para qual veículo?
Para o Volvo FM (4). Confira o modelo e a versão do seu veículo antes da compra.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu aparelho para consulta e impressão offline.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
Dá para dar zoom sem perder qualidade?
Dá. O material foi preparado para ampliar na tela, que é como se lê um desenho técnico.
