Diagrama de Freio e Elétrica Volkswagen Delivery 9.170 — documento técnico em PDF com 45 páginas em português, cobrindo os circuitos deste modelo (Linha Delivery (MAN)). Sem enrolação: 45 páginas de diagrama do Volkswagen Delivery 9.170, em PDF, para abrir no computador, no tablet da oficina ou imprimir só a folha do circuito em que você vai mexer.
Circuitos e tabelas que você encontra dentro
Retirados do próprio índice do arquivo do Volkswagen Delivery 9.170:
- Sistemas de Freios - Hidráulicos e Pneumáticos
- Proteção do sistema de freio
- Esquemas do sistema de freios
- Diagramas pneumáticos

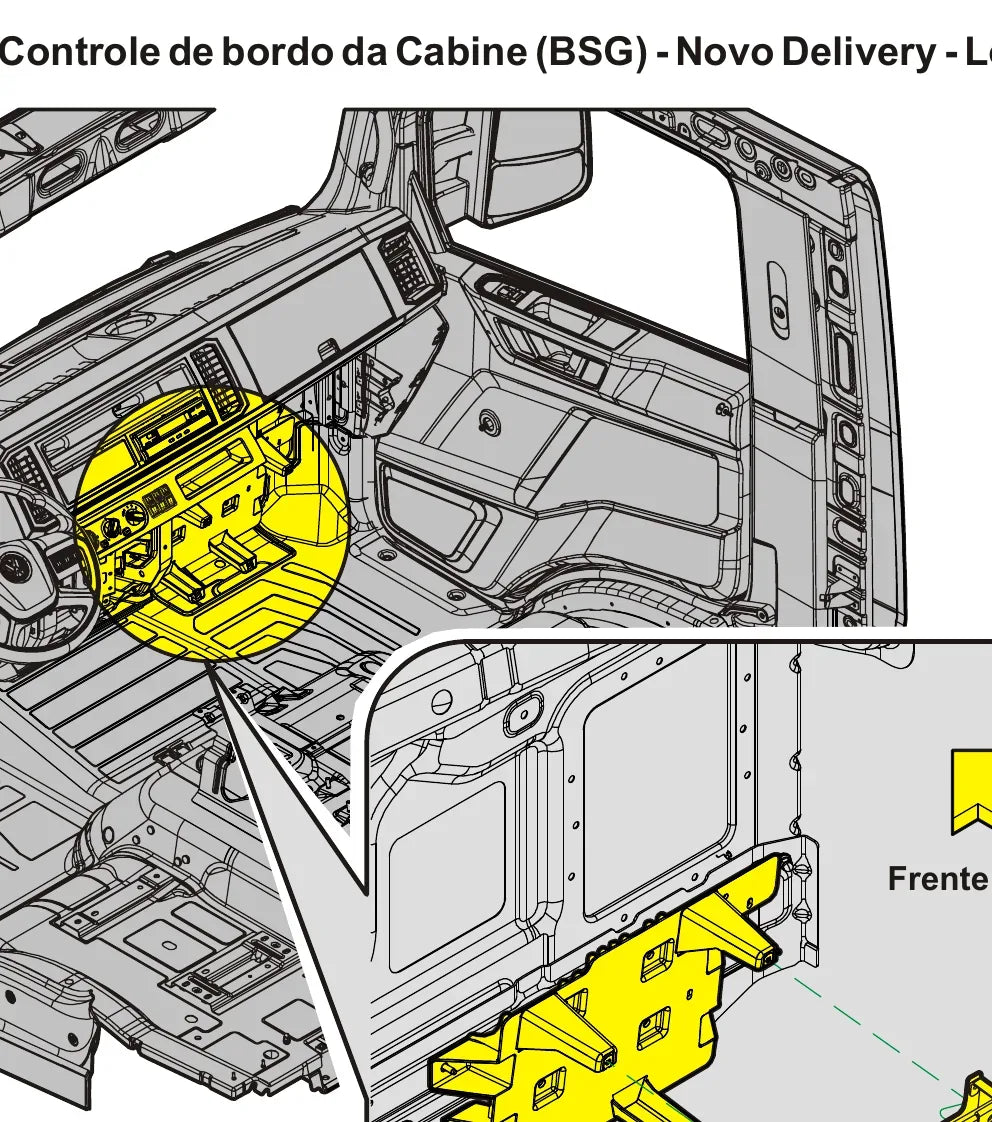

- Localização dos componentes
- Central elétrica (Tabela de fusíveis)
- Relé auxiliar de partida
- Sonda lambda
- Chave de partida
- Luz de leitura (cabine)
- Farol alto, lado esquerdo
- Farol alto, lado direito
- Relé farol alto/baixo
- Circuito principal de iluminação
- Farol de neblina
- Limpador do para-brisa
A lista completa dentro do arquivo passa de 90 itens identificados um a um.
Pontos fortes deste material
- Sistema de freios - informações gerais (8 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Diagrama do circuito de freio - Delivery 9.170 (2 páginas) — o circuito de freio desenhado especificamente para este Delivery.

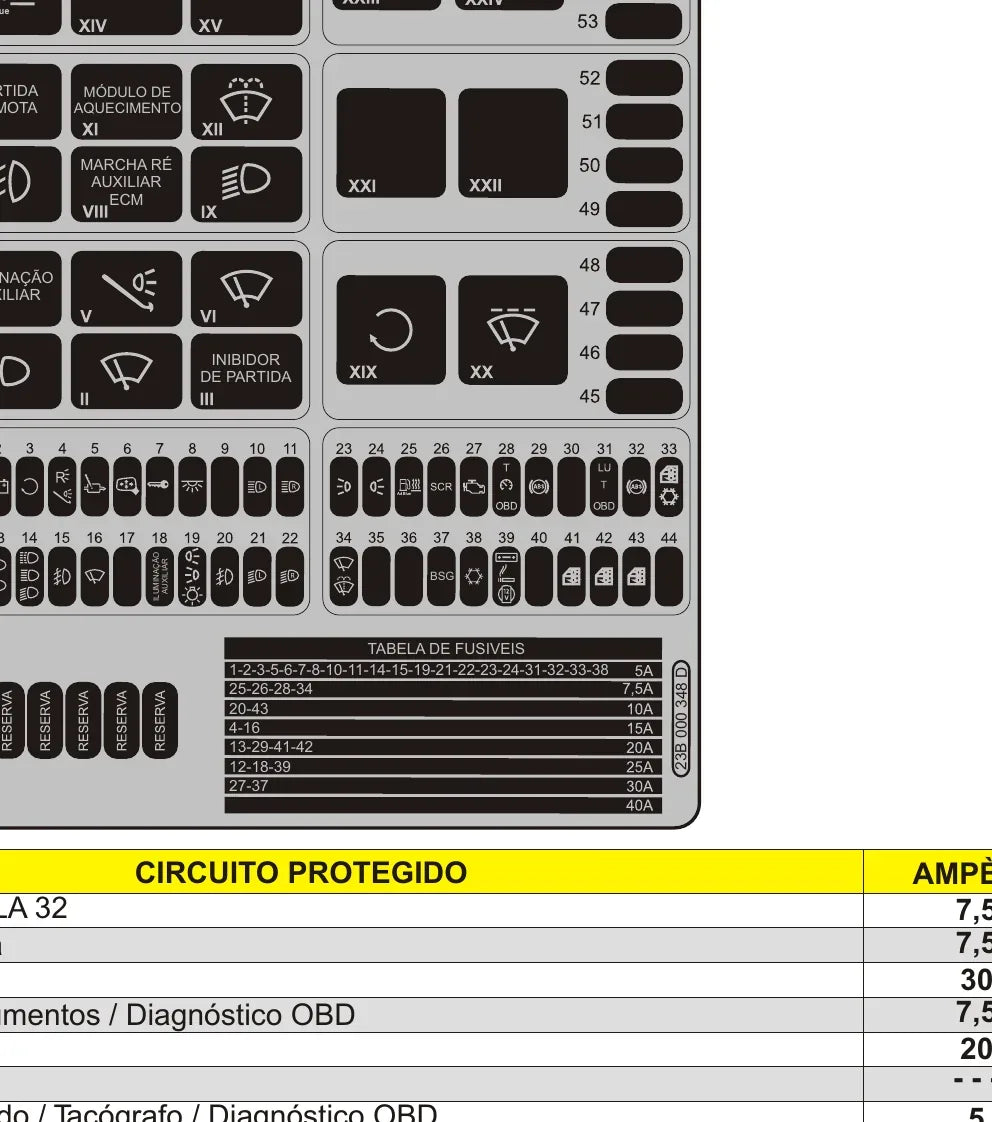

- Central elétrica - fusíveis e relés (4 páginas) — a central elétrica aberta: cada fusível e cada relé com o que ele alimenta.
- Sistema elétrico - conexões, PTO e cuidados (25 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.
- Desenhos do chassi por entre-eixo (5 páginas) — os desenhos do chassi por entre-eixo.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 45 páginas divididas em 5 seções, sendo a maior delas "Sistema elétrico - conexões, PTO e cuidados", com 25 páginas.
O que este material cobre
- Sistema de freios - informações gerais — 8 páginas
- Diagrama do circuito de freio - Delivery 9.170 — 2 páginas
- Central elétrica - fusíveis e relés — 4 páginas
- Sistema elétrico - conexões, PTO e cuidados — 25 páginas
- Desenhos do chassi por entre-eixo — 5 páginas
O que você ganha com ele
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
Indicado para
- Instalador de rastreador, tacógrafo e acessório 24V
- Auto elétrica que atende frota agregada
- Estudante e instrutor de manutenção diesel
- Borracharia e oficina de freio que mexe na tubulação de ar
- Eletricista de caminhão e auto elétrica
Perguntas frequentes
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
