Diagrama de Freio e Elétrica Volkswagen Delivery 6.160 — documento técnico em PDF com 44 páginas em português, cobrindo os circuitos deste modelo (Linha Delivery (MAN)). Montado para bancada: 44 páginas do Volkswagen Delivery 6.160 com marcador em cada sistema, para achar o circuito em segundos em vez de folhear manual inteiro atrás de uma folha.
Circuitos e tabelas que você encontra dentro
Retirados do próprio índice do arquivo do Volkswagen Delivery 6.160:
- Sistemas de Freios - Hidráulicos e Pneumáticos
- Proteção do sistema de freio
- Esquemas do sistema de freios
- Diagrama hidráulico - Delivery 6.160
- Localização dos componentes Delivery 6.160
- Diagrama hidráulico
- Reservatório de
- Localização dos componentes
- Central elétrica (Tabela de fusíveis)
- Relé auxiliar de partida
- Sonda lambda
- Chave de partida
- Luz de leitura (cabine)
- Farol alto, lado esquerdo
- Farol alto, lado direito
- Relé farol alto/baixo
A lista completa dentro do arquivo passa de 90 itens identificados um a um.
O que se destaca neste arquivo
- Sistema de freios - informações gerais (8 páginas) — regulagem da válvula sensível à carga (LSV), 3º eixo e ligações de ar.
- Diagrama do circuito de freio - Delivery 6.160 (2 páginas) — o circuito de freio desenhado especificamente para este Delivery.
- Central elétrica - fusíveis e relés (4 páginas) — as tabelas de fusíveis e relés com a função de cada posição.

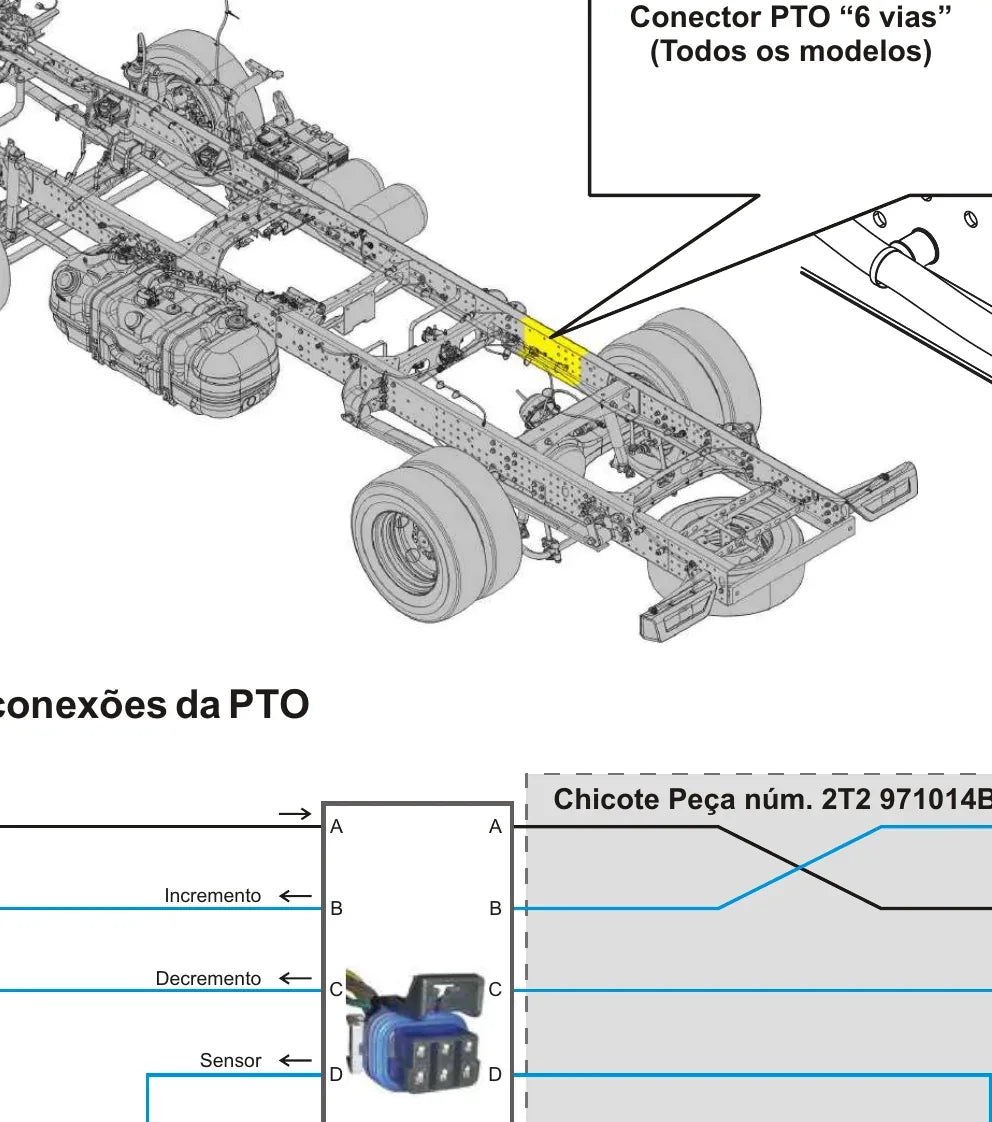

- Sistema elétrico - conexões, PTO e cuidados (25 páginas) — como puxar energia com segurança: pontos de tomada, fusíveis, relés e aterramento.
- Desenhos do chassi por entre-eixo (2 páginas) — as cotas de chassi para cada versão de entre-eixo.
- Informações gerais de instalação (2 páginas) — orientações gerais de instalação e retrabalho.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 44 páginas divididas em 6 seções, sendo a maior delas "Sistema elétrico - conexões, PTO e cuidados", com 25 páginas.
Conteúdo, seção por seção
- Sistema de freios - informações gerais — 8 páginas
- Diagrama do circuito de freio - Delivery 6.160 — 2 páginas
- Central elétrica - fusíveis e relés — 4 páginas
- Sistema elétrico - conexões, PTO e cuidados — 25 páginas
- Desenhos do chassi por entre-eixo — 2 páginas
- Informações gerais de instalação — 2 páginas
Por que vale a pena
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
Indicado para
- Auto elétrica que atende frota agregada
- Consultor técnico e perito de sinistro
- Mecânico e oficina de linha pesada
- Borracharia e oficina de freio que mexe na tubulação de ar
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
