Descrição
O Esquema Eletrico Volkswagen Constellation 19.320 é o documento técnico em PDF com 133 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Diagramas completos do motor Cummins ISC com esquemas de circuito por sistema
- Sistema de partida remota e interface remota do PTO detalhados
- Tabela de codificacao de cores e numeracao de fios para leitura dos diagramas
Especificações
- Marca: Volkswagen
- Modelo: Constellation 19.320
- Documento: Esquema Eletrico
- Páginas: 133
- Idioma: Português
- Formato: PDF digital — download imediato
O que este esquema eletrico traz (conteúdo real do arquivo)
- Interpretacao de diagramas de circuitos eletricos e codigos utilizados
- Alternador, baterias e fusivel principal
- Farol alto/baixo e farol alto auxiliar LE/LD
- Interruptor de ignicao, de luzes e na coluna de direcao
- Grid-Heater e sistema de partida a frio
- Interface e interruptor do PTO (tomada de forca)
- Interruptor e rele do freio de estacionamento
- Interruptor do freio motor e do pedal de embreagem/freio
- Controle e interruptor do ar condicionado
- Vidros eletricos e atuador central de bloqueio das portas LE/LD
- Acionamento do 3o eixo
- Alto-falantes, antena, acendedor de cigarros e iluminacao da cabine
- Conversor DC/DC LE/LD e diagnostico

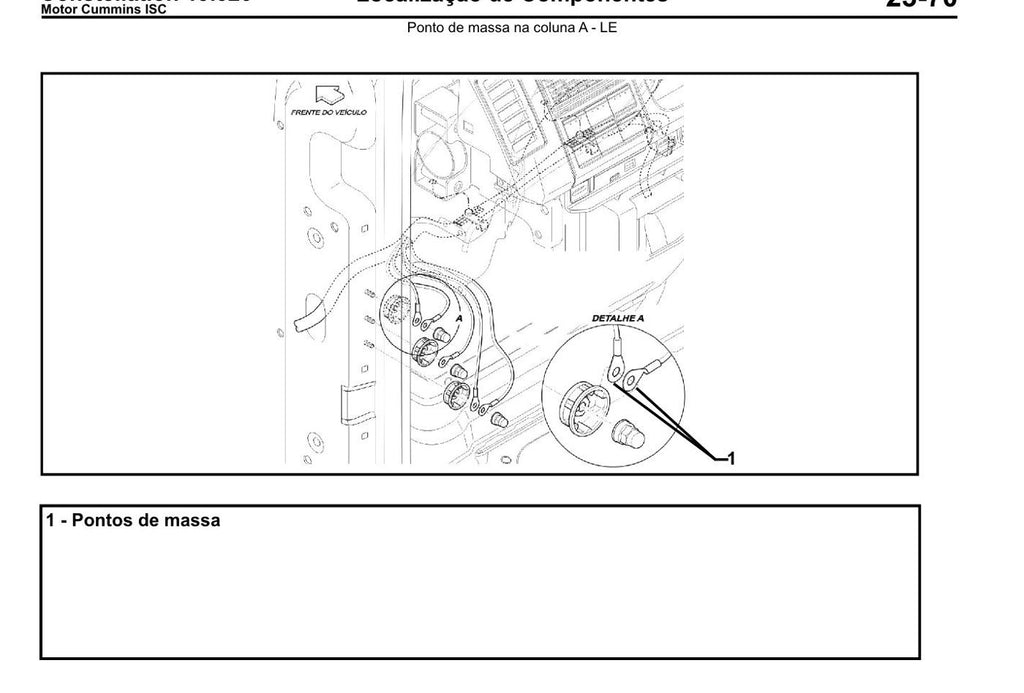

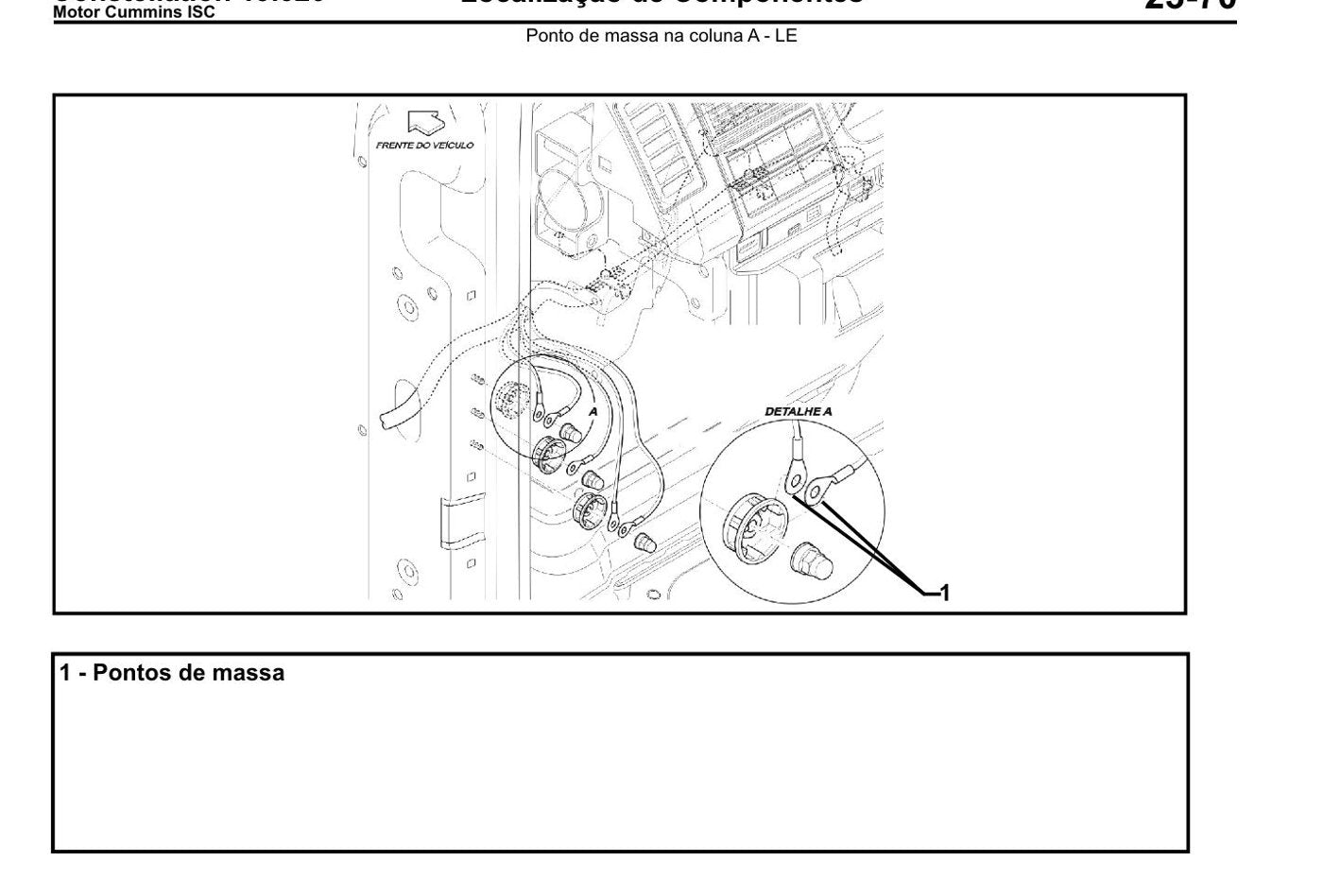

- Lista e localizacao de componentes
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas e mecanicos de caminhao pesado / oficinas VW Constellation que trabalham com Volkswagen Constellation 19.320 e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Volkswagen Constellation 19.320.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
