O esquema elétrico Smart Fortwo 2009 e 2014 vem em 2 edições, uma por ano-modelo, cada uma em PDF em português e dividida por sistema — injeção eletrônica, ar-condicionado, freios ABS, airbag e painel de instrumentos. As legendas estão em português e os códigos de cor dos fios seguem os do chicote.
O anúncio reúne as edições de cada ano-modelo — 2009: 44 diagramas; 2014: 59 diagramas. Na compra, você escolhe o ano do seu carro e recebe a edição correspondente.
Destaques deste material

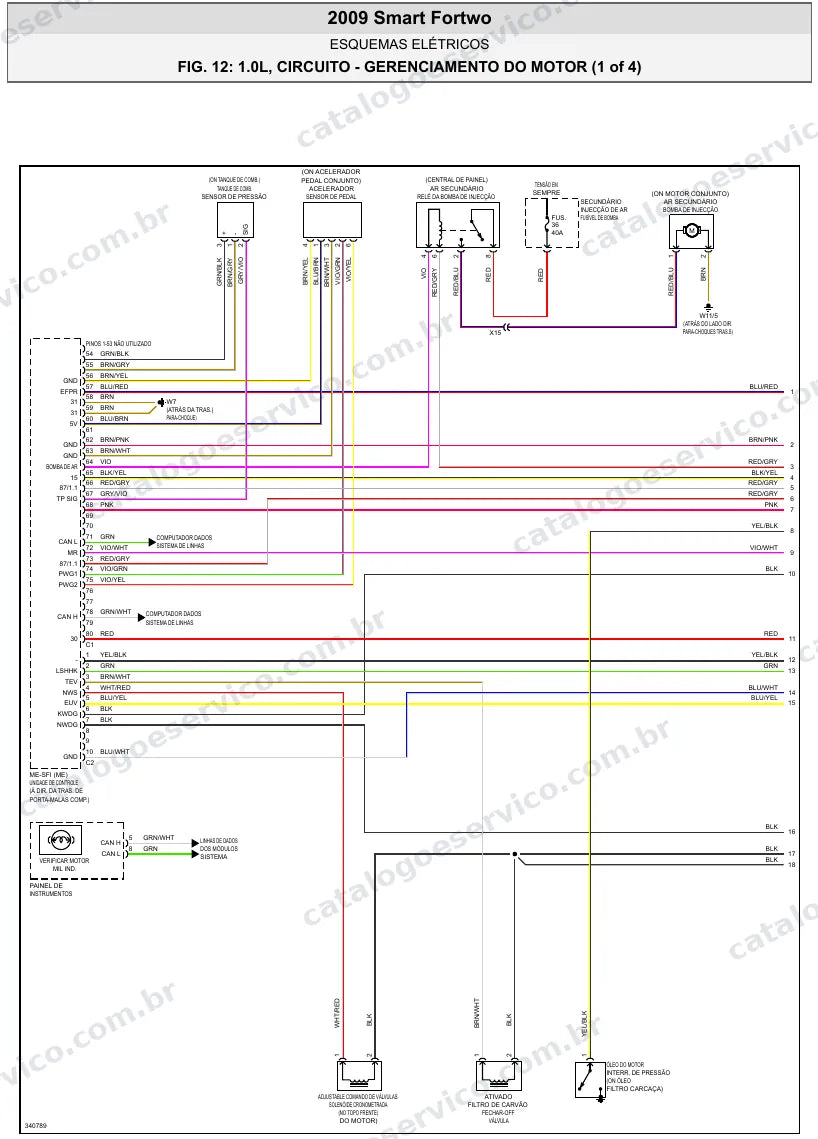

- Gerenciamento do motor: 4 diagramas do 1.0 a gasolina em cada edição e, na edição 2014, mais 5 diagramas do gerenciamento do fortwo elétrico (electric drive).
- Os circuitos maiores vêm divididos em folhas numeradas (1 de 3, 2 de 3…), sem amontoar fios numa página só.
- Cada circuito mostra fusível e amperagem, relés, conectores com número de pino e pontos de massa com a posição no veículo.
- Linhas de dados entre os módulos em 3 diagramas, útil para investigar falha de comunicação entre módulos.
- Códigos de cor dos fios (BLK, WHT, GRN…) e numeração de terminais iguais aos do chicote, para conferir direto no carro.
Sistemas cobertos
As quantidades variam de uma edição para outra; os sistemas abaixo aparecem nas edições deste anúncio.

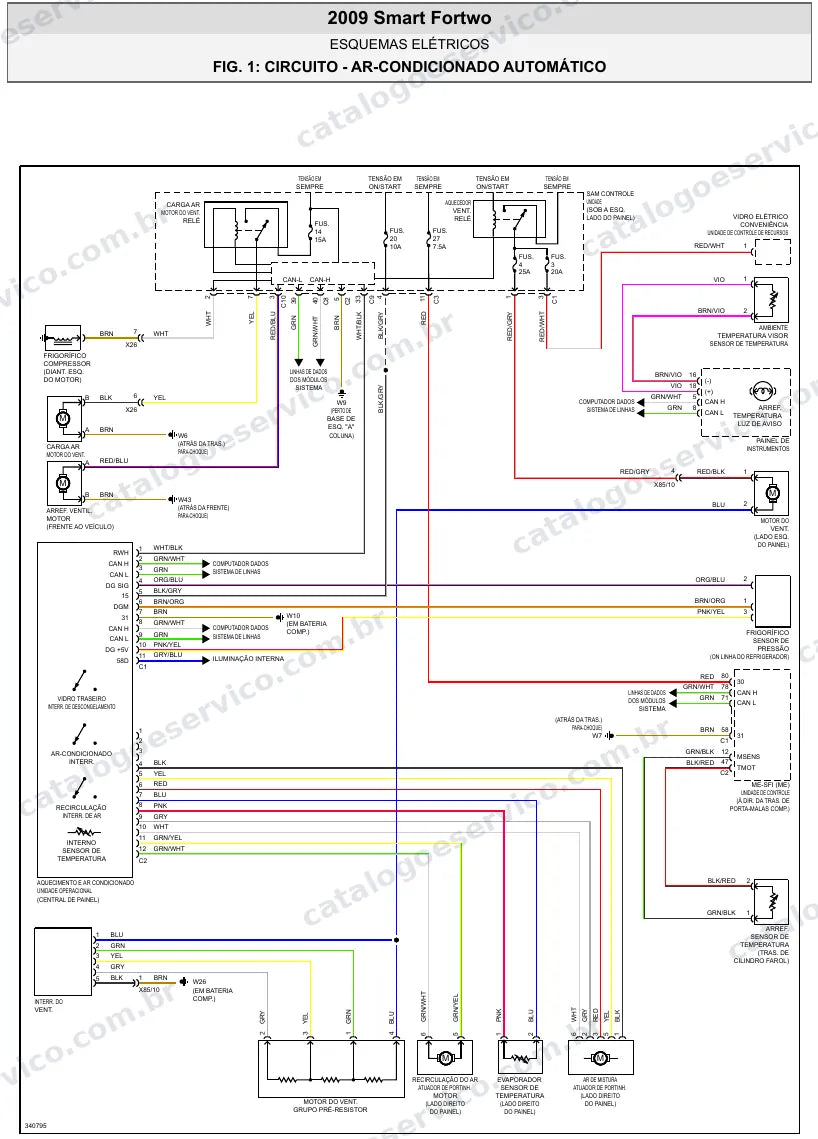

- Ar-condicionado
- Freios ABS e controle de estabilidade
- Imobilizador e antifurto
- Módulos de carroceria
- Linhas de dados e diagnóstico dos módulos
- Arrefecimento (eletroventilador)
- Vidros, travas e retrovisores elétricos
- Desembaçadores
- Direção elétrica
- Injeção eletrônica (gerenciamento do motor)
- Faróis e iluminação externa
- Alimentação, massas e fusíveis
- Buzina e avisos sonoros
- Painel de instrumentos
Por que vale a pena
- Um arquivo só para o carro inteiro: motor, conforto, iluminação e segurança ficam no mesmo PDF, separados por sistema.
- Instalação de acessórios sem adivinhação: alarme, som, câmera de ré, rastreador e luzes auxiliares entram no fio certo.
- Arquivo pesquisável: dá para localizar um sistema ou componente pela busca do leitor de PDF em segundos.
- Diagnóstico mais rápido: em vez de testar fio por fio, você segue o circuito do fusível até o componente e mede no ponto certo.
Para quem é
- Oficinas mecânicas que atendem importados e querem o esquema elétrico completo à mão.
- Proprietários e entusiastas que fazem a própria manutenção elétrica.
- Instaladores de som, alarme, rastreador e acessórios.
Perguntas frequentes
Serve para o carro vendido no Brasil?
Os diagramas são da versão norte-americana do Smart Fortwo, com as motorizações 1.0 e elétrico (edição 2014). Se o seu carro tem um desses motores, a parte de injeção corresponde; se for um motor que não está na lista (por exemplo, uma versão flex nacional), a injeção será diferente.
Qual ano devo escolher?
Há 2 edições (2009 e 2014), e quem escolhe um desses anos recebe a edição do próprio ano. Para os anos sem edição própria, vai a edição mais próxima da mesma geração: 2008, 2010 e 2011 recebem a edição 2009; 2012, 2013 e 2015 recebem a edição 2014.
As cores dos fios estão em português?
Os códigos de cor ficam como no chicote, para bater com o que você vê no carro: BLK = preto, WHT = branco, RED = vermelho, GRN = verde, BLU = azul, YEL = amarelo, BRN = marrom, GRY = cinza, ORG = laranja, PNK = rosa, PPL/VIO = roxo, TAN = bege; LT = claro e DK = escuro (ex.: LT GRN = verde-claro).
Recebo nota fiscal?
Sim, a loja emite nota fiscal da compra.
Posso abrir o arquivo em mais de um aparelho?
Sim. Você pode usar o PDF no computador, no tablet e no celular.
