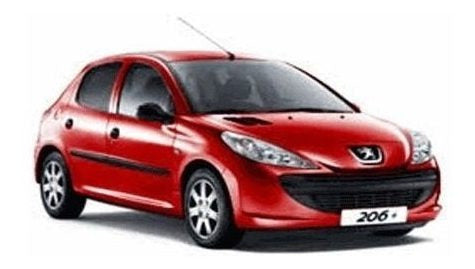

Esquema Elétrico Peugeot 206 1.4 8V TU3JP Flex Sagem S2000 e Bosch ME7.4.4 em PDF — Diagramas em Português


Preço:
Preço promocionalR$ 38,00
4,9 · 1807 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Esquema elétrico do Peugeot 206 1.4 8V TU3JP Flex em PDF, com os diagramas separados por sistema, 2 sistemas e circuitos ao todo, tudo em português. São 13 páginas com nome dos componentes, cores dos fios e numeração dos conectores, prontas para abrir no celular, tablet ou computador.

Especificações

Marca
Peugeot
Modelo
206
Motor
1.4 8V TU3JP Flex
Injeção
Sagem S2000 e Bosch ME7.4.4
Documento
Esquema elétrico
Formato
PDF digital
Idioma
Português
Conteúdo
13 páginas

O que vem no arquivo

Motor

  • Injeção eletrônica Sagem S2000 (206 1.4), com pinagem da UCM — 4 páginas
  • Controle do motor Bosch ME7.4.4 (Peugeot 206 e Citroën C3) — 9 páginas

Como são os diagramas

  • Cada circuito mostra os componentes com a numeração dos pinos, os fusíveis e relés que alimentam o sistema e as ligações entre eles.
  • Cores dos fios em siglas em português, iguais às usadas nas oficinas: PT = preto, BR = branco, VM = vermelho, VD = verde, AZ = azul, AM = amarelo, MR = marrom, CZ = cinza, LR = laranja, VI = violeta, RS = rosa, BE = bege (fio bicolor aparece como VD/AZ).
  • Os circuitos maiores vêm divididos em folhas numeradas (1/3, 2/3…), sem amontoar fios numa página só.

Para quem é

  • Eletricistas automotivos que precisam fechar um diagnóstico sem perder horas rastreando fio.
  • Instaladores de som, alarme, rastreador, sensor de ré e acessórios.
  • Oficinas e proprietários do Peugeot 206 1.4 que querem o esquema certo da versão à mão.

Perguntas frequentes

Serve para o meu carro?
Os diagramas são do controle do motor do Peugeot 206 1.4 8V TU3JP flex: injeção Sagem S2000 e injeção Bosch Motronic ME7.4.4 (esta também usada no Citroën C3). Antes de comprar, confira versão, motor e ano do seu veículo; se tiver dúvida, mande a versão pelo WhatsApp que a gente confere.

Como recebo o arquivo?
O download do PDF é liberado assim que o pagamento é aprovado, pelo link enviado ao seu e-mail.

Posso abrir em mais de um aparelho?
Sim. O PDF abre no computador, no tablet e no celular, e pode ser impresso.

Recebo nota fiscal?
Sim, a loja emite nota fiscal da compra.

Por que vale a pena

  • Diagnóstico mais rápido: siga o circuito do fusível ao componente e encontre o ponto da falha sem desmontar o painel inteiro.
  • Consulta em qualquer lugar: o PDF abre no celular dentro do carro, no tablet ou no computador da oficina.
  • Acessório no fio certo: som, alarme, rastreador e sensor de ré ligados no circuito correto, sem emendas improvisadas.
  • Leitura sem tradução: legendas em português e cores dos fios em siglas iguais às do chicote.
