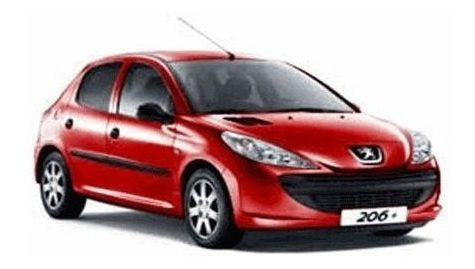

Esquema Elétrico Peugeot 206 1.6 16V TU5JP Flex em PDF — Injeção, Ar, Arrefecimento e Imobilizador


Preço:
Preço promocionalR$ 38,00
4,9 · 1807 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Esquema elétrico do Peugeot 206 1.6 16V TU5JP Flex (a partir de 2001) em PDF, com os diagramas separados por sistema, 2 sistemas e circuitos ao todo, tudo em português. São 21 páginas com nome dos componentes, cores dos fios e numeração dos conectores, prontas para abrir no celular, tablet ou computador.

Especificações

Marca
Peugeot
Modelo
206
Motor
1.6 16V TU5JP Flex
Anos
A partir de 2001
Documento
Esquema elétrico
Formato
PDF digital
Idioma
Português
Conteúdo
21 páginas

O que vem no arquivo

Motor

  • Circuitos de ar-condicionado, arrefecimento e imobilizador — 10 páginas
  • Injeção eletrônica — 9 páginas

Outros

  • Diagrama de correias — 2 páginas

Como são os diagramas

  • Cada circuito mostra os componentes com a numeração dos pinos, os fusíveis e relés que alimentam o sistema e as ligações entre eles.
  • Cores dos fios em siglas em português, iguais às usadas nas oficinas: PT = preto, BR = branco, VM = vermelho, VD = verde, AZ = azul, AM = amarelo, MR = marrom, CZ = cinza, LR = laranja, VI = violeta, RS = rosa, BE = bege (fio bicolor aparece como VD/AZ).
  • Os circuitos maiores vêm divididos em folhas numeradas (1/3, 2/3…), sem amontoar fios numa página só.

Para quem é

  • Eletricistas automotivos que precisam fechar um diagnóstico sem perder horas rastreando fio.
  • Instaladores de som, alarme, rastreador, sensor de ré e acessórios.
  • Oficinas e proprietários do Peugeot 206 1.6 16V que querem o esquema certo da versão à mão.

Perguntas frequentes

Serve para o meu carro?
Os diagramas são do 206 1.6 16V TU5JP Flex (a partir de 2001). Antes de comprar, confira versão, motor e ano do seu veículo; se tiver dúvida, mande a versão pelo WhatsApp que a gente confere.

Como recebo o arquivo?
O download do PDF é liberado assim que o pagamento é aprovado, pelo link enviado ao seu e-mail.

Posso abrir em mais de um aparelho?
Sim. O PDF abre no computador, no tablet e no celular, e pode ser impresso.

Recebo nota fiscal?
Sim, a loja emite nota fiscal da compra.

Por que vale a pena

  • Leitura sem tradução: legendas em português e cores dos fios em siglas iguais às do chicote.
  • Menos risco de queimar módulo: antes de medir, você sabe se o pino é alimentação, massa ou sinal.
  • Diagnóstico mais rápido: siga o circuito do fusível ao componente e encontre o ponto da falha sem desmontar o painel inteiro.
  • Consulta em qualquer lugar: o PDF abre no celular dentro do carro, no tablet ou no computador da oficina.
