Descrição
Especificações

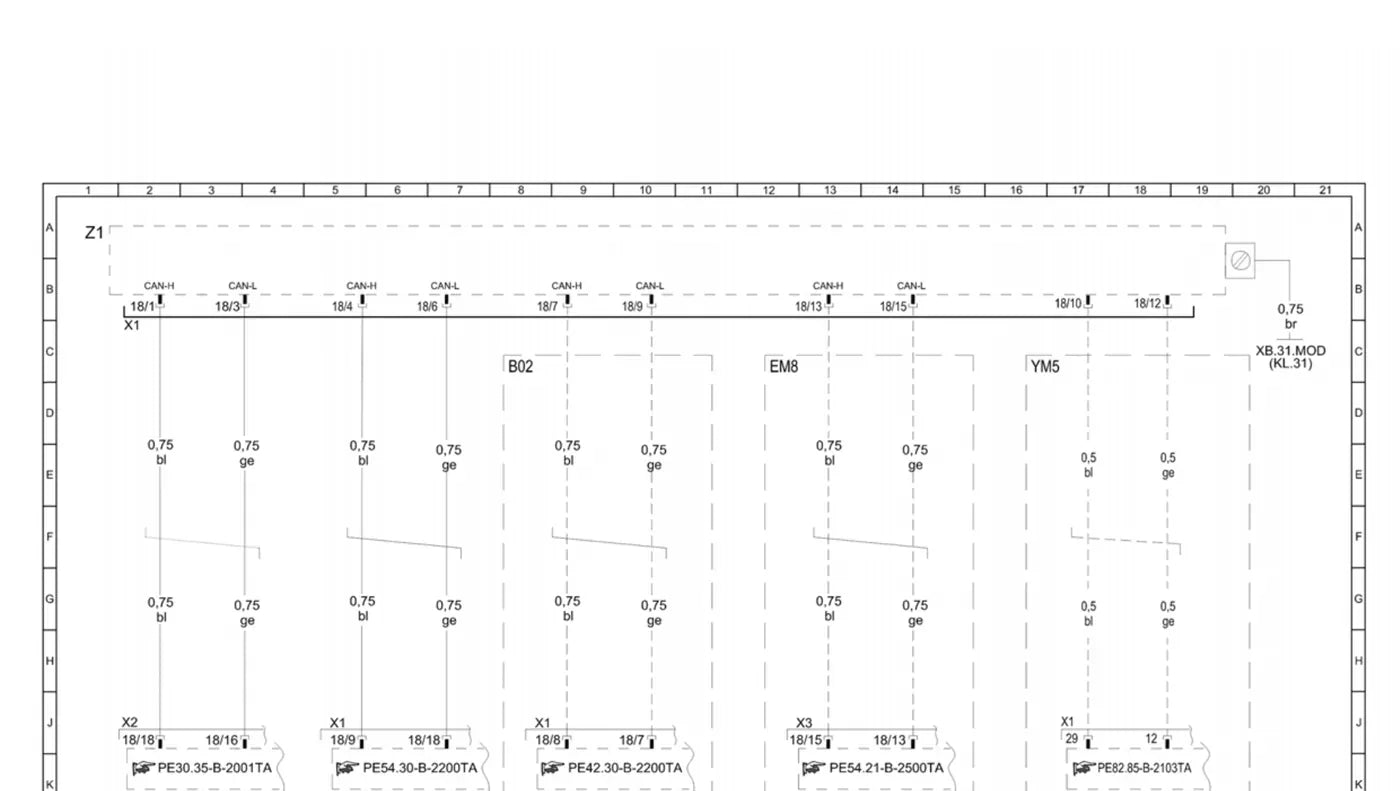

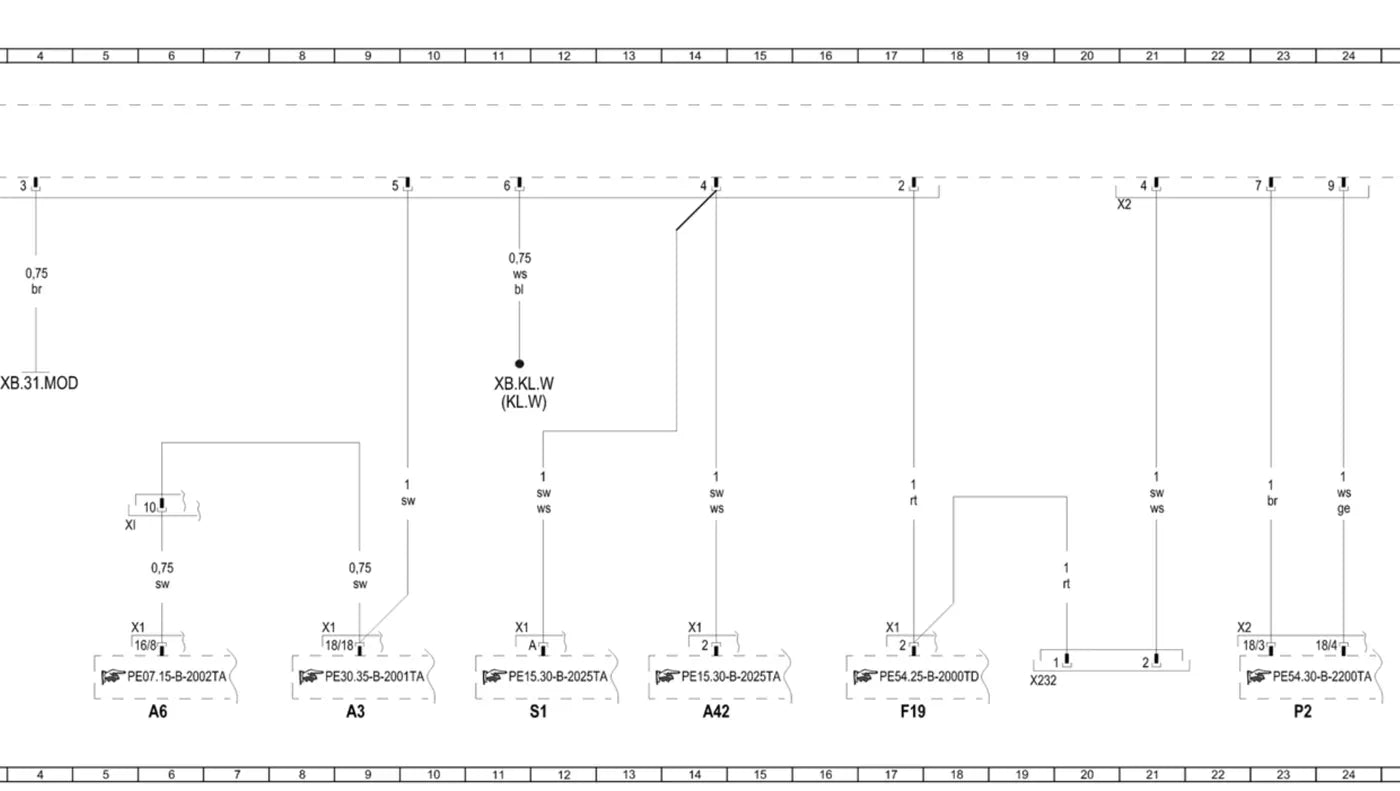

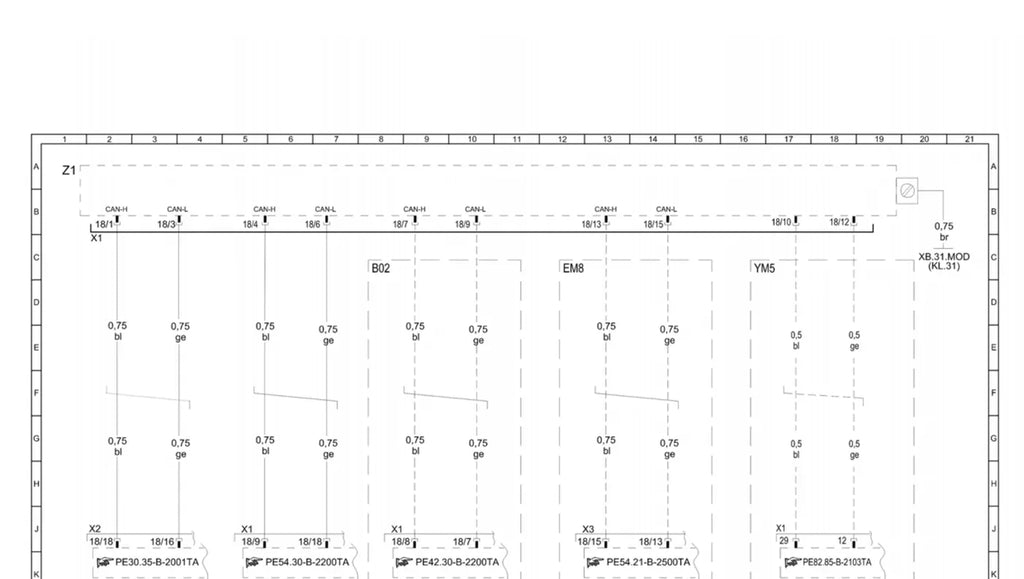

Esquema Elétrico Mercedes-Benz Atron 1319 — documento técnico em PDF com 56 páginas em português, cobrindo os circuitos deste modelo (Euro 5 – Atego / Atron). Se você já perdeu uma tarde procurando de onde sai um fio no Mercedes-Benz Atron 1319, este é o material que resolve. Ele traz o traçado completo, os pontos de massa e a numeração real do chicote.
Módulos de esquema incluídos
Retirados do próprio índice do arquivo do Mercedes-Benz Atron 1319:
- Sistema de Manutenção (WS)
- Regulagem do Motor (MR)
- Controle do veículo (FR)
Pontos fortes deste material
- Como ler os esquemas - cores e símbolos (1 página) — a legenda que explica cada sigla e cada cor antes de você abrir a primeira folha.
- Esquemas elétricos - índice dos módulos (3 páginas) — os módulos de esquema elétrico deste chassi, um a um.
- Esquemas elétricos (39 páginas) — o esquema elétrico particionado em módulos, do jeito que a fábrica publica.
- Sistema de freios - circuito pneumático (5 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Freios e reservatórios do 3º eixo (6 páginas) — a montagem dos reservatórios e do freio no terceiro eixo.
- Desenhos de oferta do modelo (1 página) — as pranchas de oferta com as medidas do chassi deste modelo.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 56 páginas divididas em 6 seções, sendo a maior delas "Esquemas elétricos", com 39 páginas.
Conteúdo, seção por seção
- Como ler os esquemas - cores e símbolos — 1 página
- Esquemas elétricos - índice dos módulos — 3 páginas
- Esquemas elétricos — 39 páginas
- Sistema de freios - circuito pneumático — 5 páginas
- Freios e reservatórios do 3º eixo — 6 páginas
- Desenhos de oferta do modelo — 1 página
Por que vale a pena

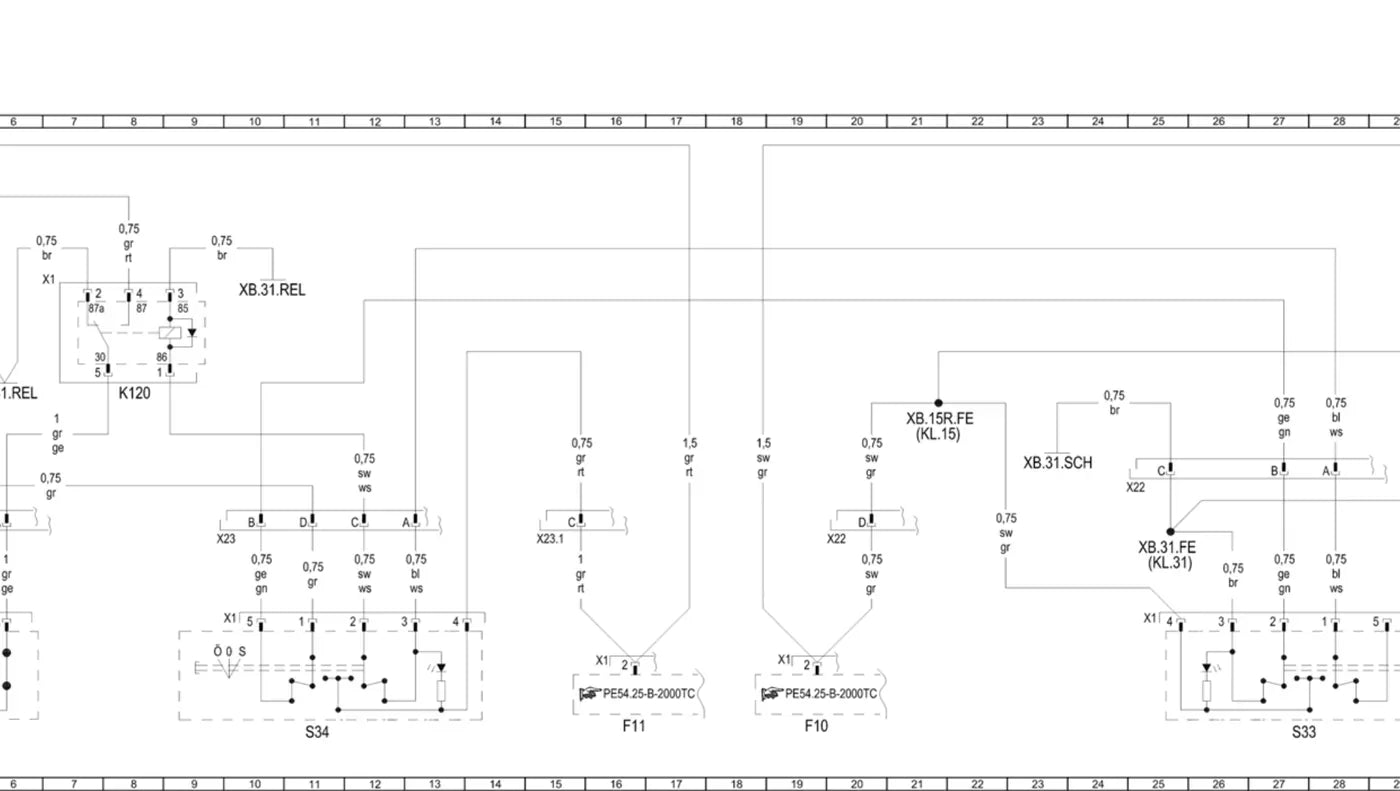

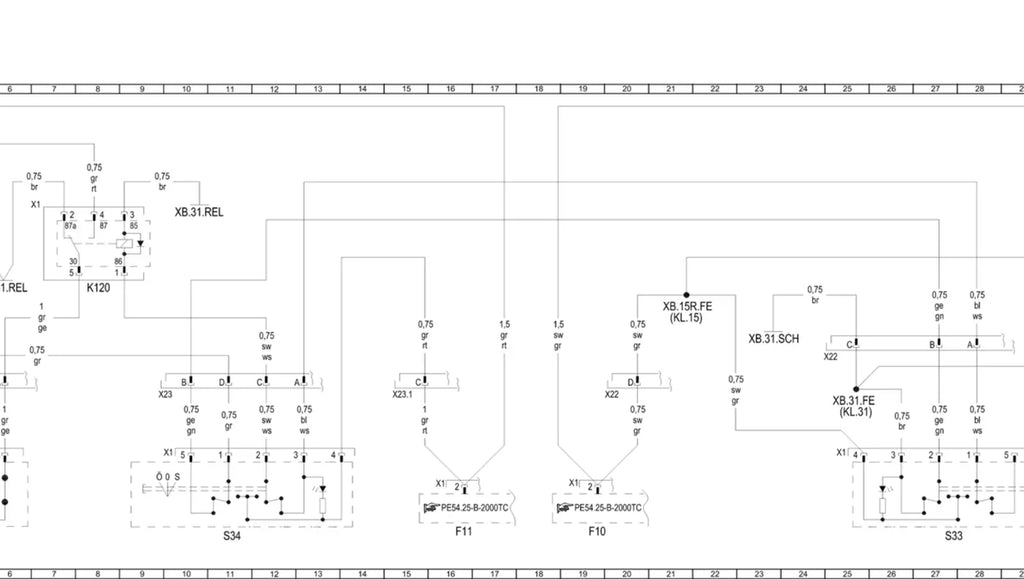

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Você confere a numeração do conector antes de comprar peça ou terminal.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
Para quem é
- Motorista proprietário que faz a própria manutenção
- Estudante e instrutor de manutenção diesel
- Frotista e manutenção própria
- Implementador e encarroçador
- Eletricista de caminhão e auto elétrica
Perguntas frequentes
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
