Descrição
Especificações

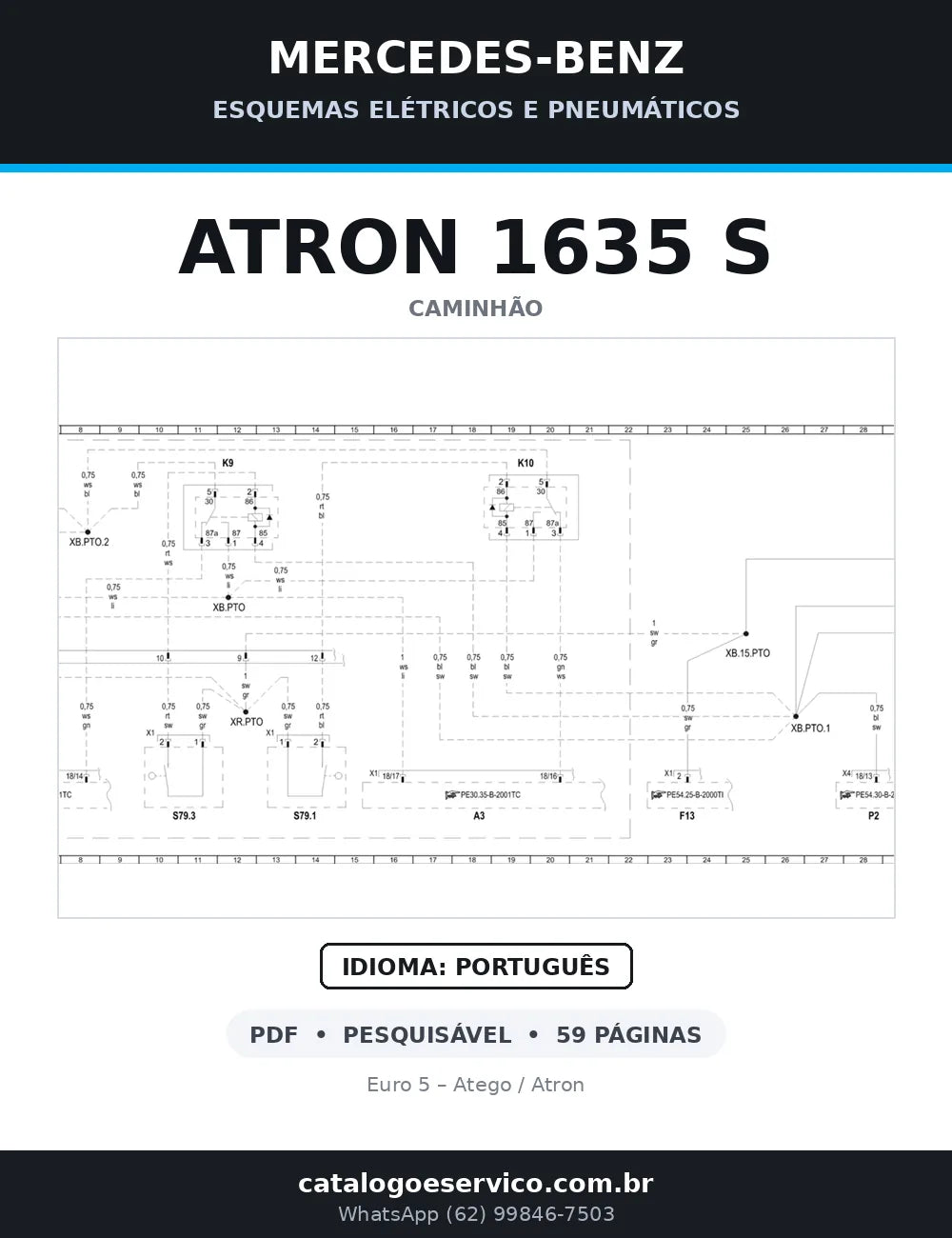

Esquema Elétrico Mercedes-Benz Atron 1635 S — documento técnico em PDF com 59 páginas em português, cobrindo os circuitos deste modelo (Euro 5 – Atego / Atron). Diagnóstico elétrico em caminhão é leitura de desenho. Este material entrega o desenho certo do Mercedes-Benz Atron 1635 S — cada circuito numerado, cada conector identificado — para você parar de puxar fio no escuro.
Módulos de esquema incluídos
Retirados do próprio índice do arquivo do Mercedes-Benz Atron 1635 S:
- Sistema de Manutenção (WS)
- Regulagem do Motor (MR)
- Controle do veículo (FR)
- Elétrico HSK 1635 S (HSK)
Destaques deste material
- Como ler os esquemas - cores e símbolos (1 página) — a legenda que explica cada sigla e cada cor antes de você abrir a primeira folha.
- Esquemas elétricos - índice dos módulos (3 páginas) — os módulos de esquema elétrico deste chassi, um a um.

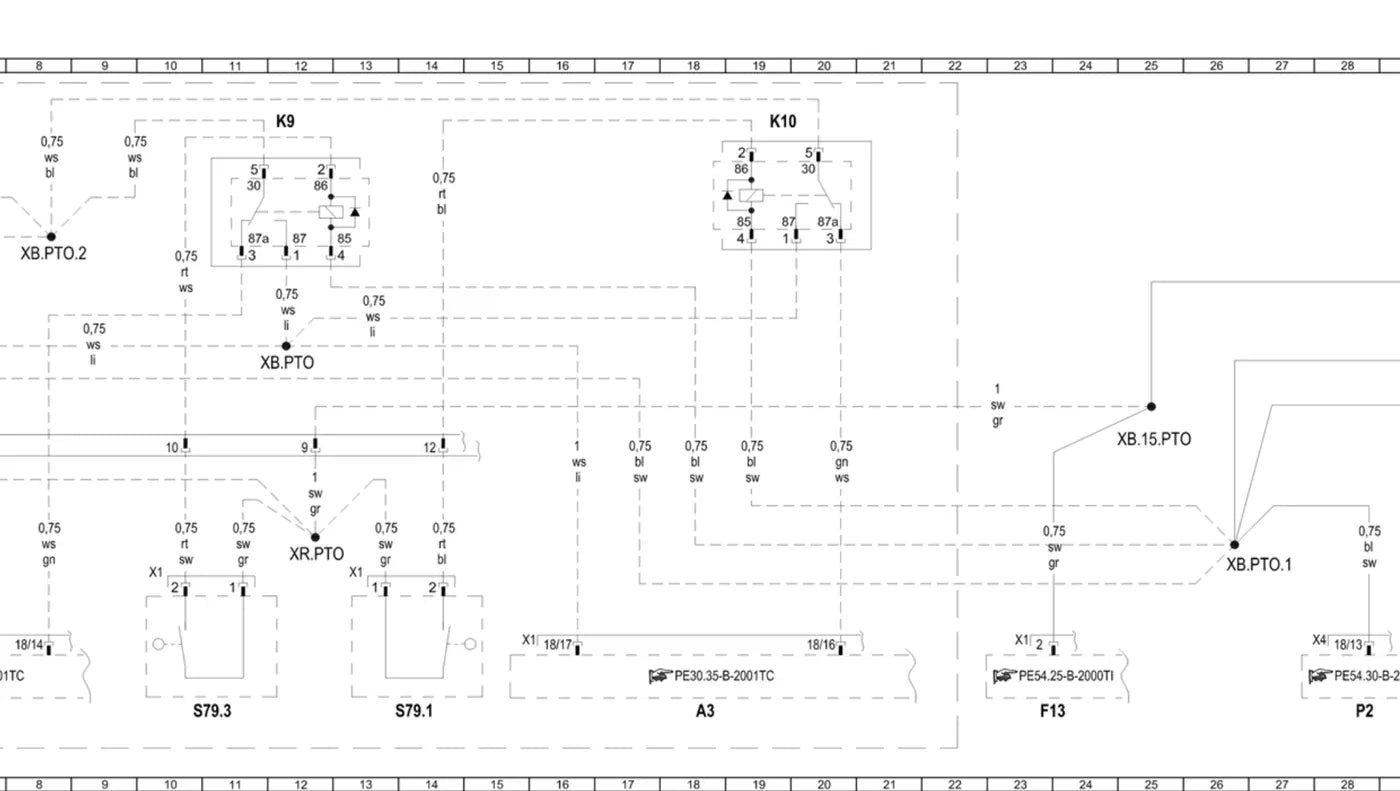

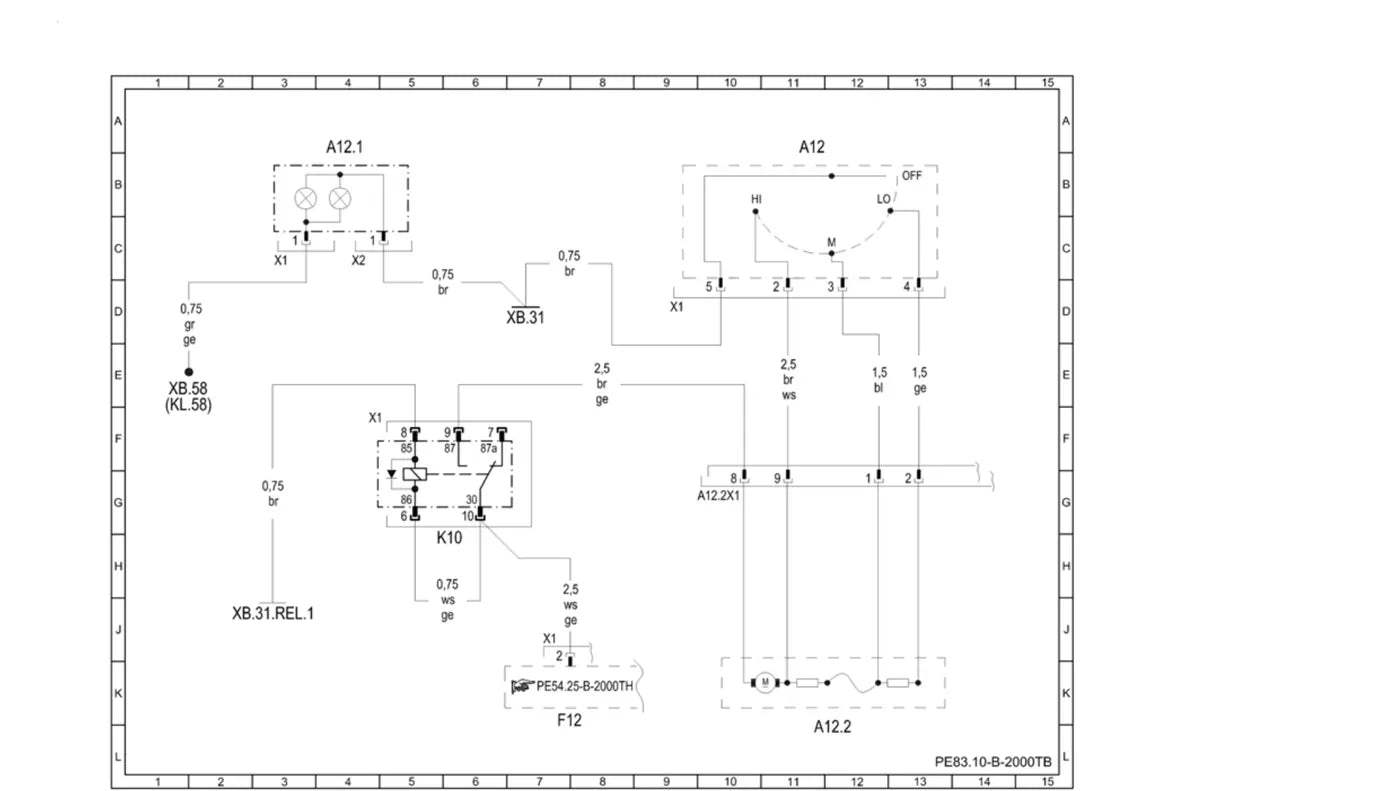

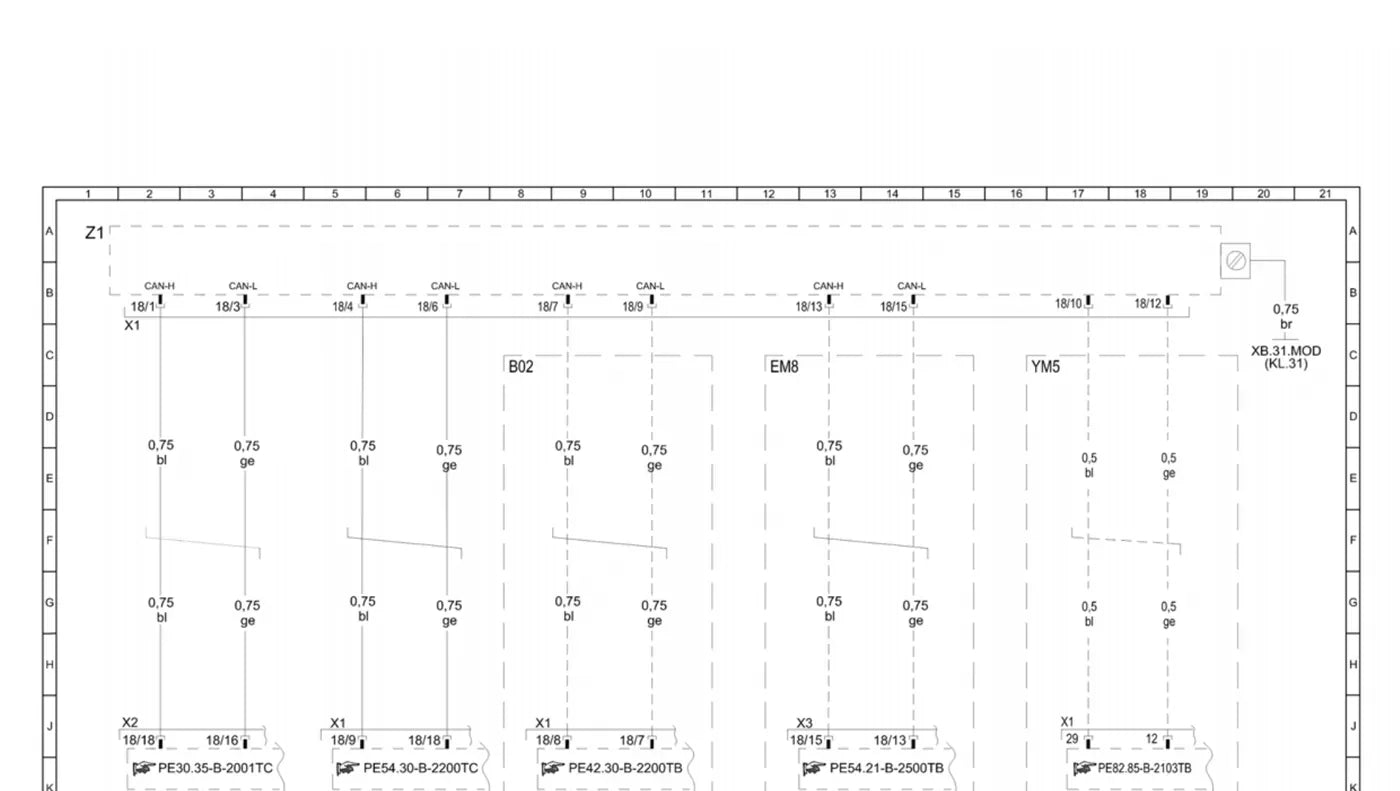

- Esquemas elétricos (40 páginas) — os módulos de esquema elétrico deste chassi, um a um.
- Sistema de freios - circuito pneumático (5 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Freios e reservatórios do 3º eixo (6 páginas) — reservatórios de ar e freio do 3º eixo, com as ligações.
- Dados técnicos deste modelo (3 páginas) — informações técnicas complementares do modelo.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 59 páginas divididas em 6 seções, sendo a maior delas "Esquemas elétricos", com 40 páginas.
O que este material cobre
- Como ler os esquemas - cores e símbolos — 1 página
- Esquemas elétricos - índice dos módulos — 3 páginas
- Esquemas elétricos — 40 páginas
- Sistema de freios - circuito pneumático — 5 páginas
- Freios e reservatórios do 3º eixo — 6 páginas
- Dados técnicos deste modelo — 3 páginas
Por que este material compensa
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
Quem mais usa este material
- Retífica e oficina de motor diesel
- Eletricista de caminhão e auto elétrica
- Instalador de rastreador, tacógrafo e acessório 24V
- Estudante e instrutor de manutenção diesel
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
Serve para o meu ano de fabricação?
O material é da geração Euro 5 – Atego / Atron. Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
E se eu tiver dificuldade para achar um circuito?
Chame no WhatsApp. A gente indica em qual parte do arquivo aquele circuito está.
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
Produtos relacionados
- Mercedes-Benz Atego 1729 — esquema elétrico e pneumático (60 páginas)
- Mercedes-Benz Atron 2729 — esquema elétrico e pneumático (58 páginas)
- Mercedes-Benz Atron 2324 — esquema elétrico e pneumático (57 páginas)
Garantias e suporte
Download liberado na hora, assim que o pagamento é aprovado. Ficou em dúvida se este é o arquivo certo para o seu chassi? Fale com a gente pelo WhatsApp (62) 99846-7503 ou por contato@catalogoeservico.com.br — respondemos com o modelo em mãos.
