São 71 páginas em inglês e alemão: o Esquema Elétrico e Hidráulico Dynapac SD2500CS (tipo 893) reúne em PDF a documentação técnica de fábrica para vibroacabadora de esteiras Dynapac.
Destaques deste material
- Esquema elétrico e hidráulico da série 893 (SD2500CS), desenho Dynapac 4812038537 revisão G (07/11/2011).
- Caixa de distribuição com rotação de entrada de 2200 1/min: tração 2 × 0–40 cm³, rosca 0–46 cm³, tamper 0–46 cm³, vibração 0–28 cm³ e ventilador 19 cm³.
- Tração com motores A6VE55EP2 (23–54,8 cm³, 420 bar) e redutor i = 120,6 em cada lado.
- Circuitos hidráulicos da esteira transportadora, hidráulica de trabalho 22,5 cm³, nivelamento 2 × 8 cm³ e rolo empurrador hidráulico.
- Compactador auxiliar com folhas hidráulicas e elétricas, e opção de exaustão de fumos (14 cm³).
Dados técnicos
- Tipo de máquina (Dynapac): 893 Serie
- Rotação de entrada da caixa de bombas: 2200 1/min
- Bombas de tração: 2 × 0–40 cm³ (motores A6VE55EP2, 420 bar)
- Rosca / tamper / vibração: 0–46 cm³ / 0–46 cm³ / 0–28 cm³
- Opcional: Exaustão de fumos (fume control) 14 cm³
Sistemas e circuitos cobertos
- Acionamento das bombas — caixa de distribuição (PVG)
- Tração esquerda e direita (HP1, drive 892-893)

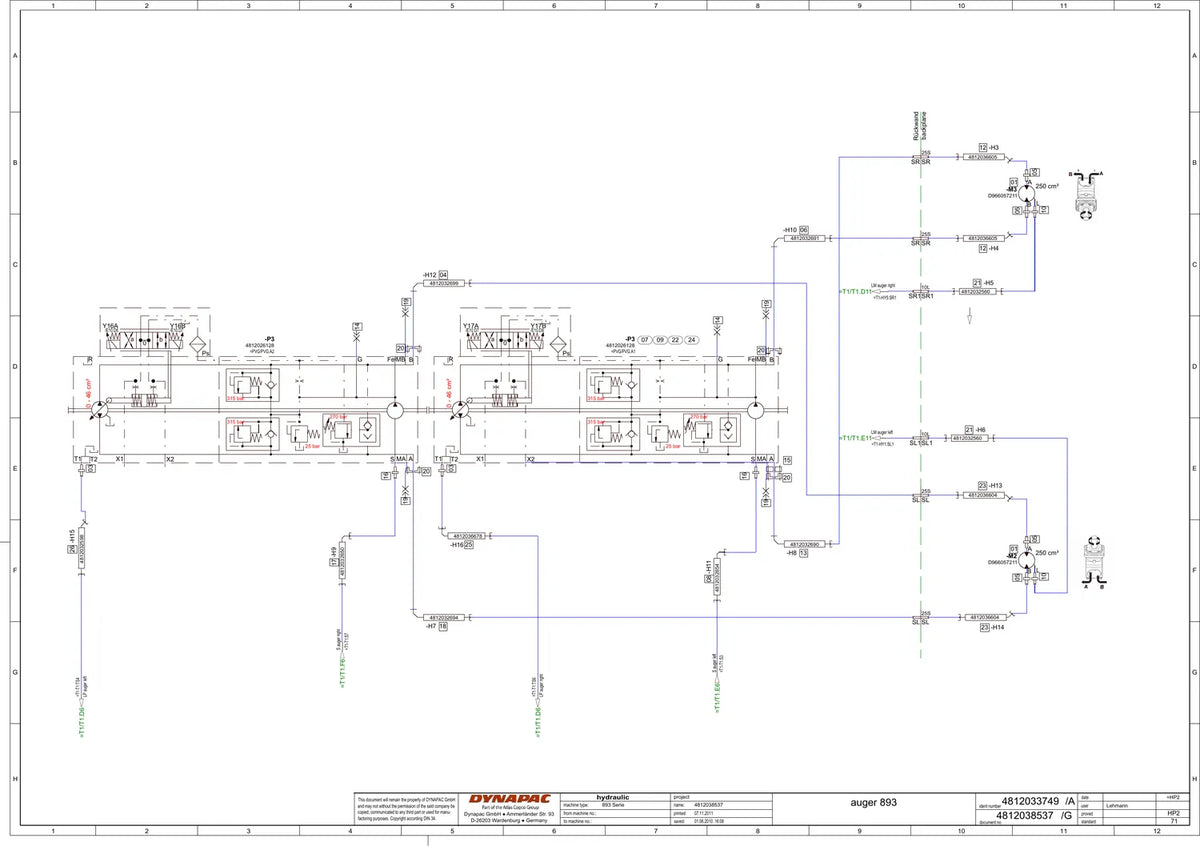

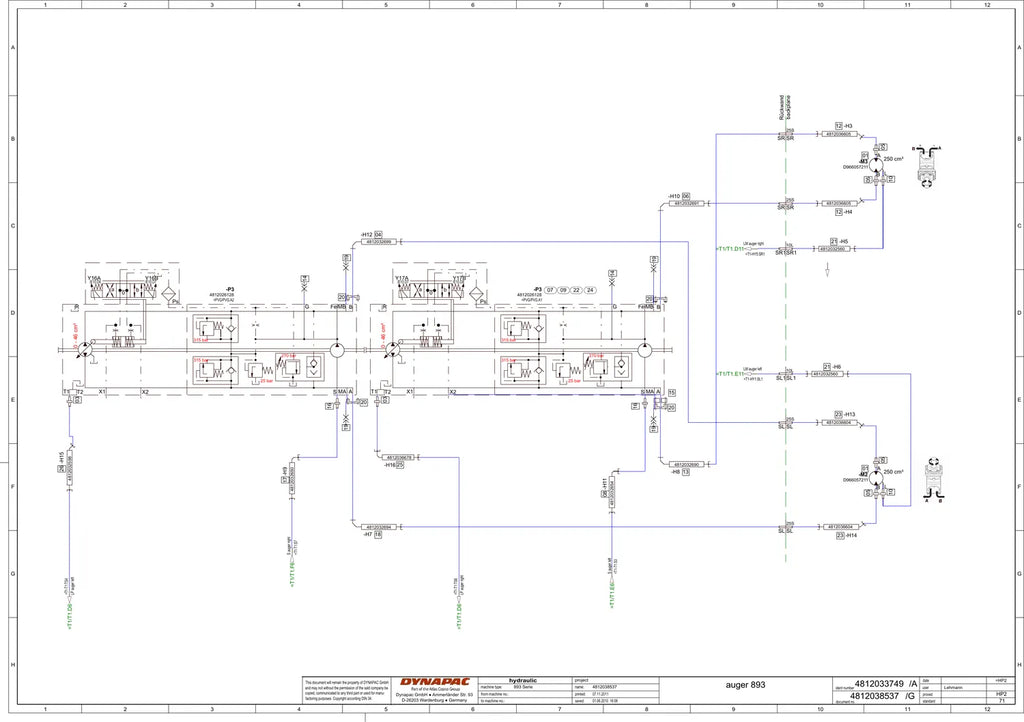

- Rosca distribuidora (HP2, auger 893)
- Esteira transportadora (HP3, conveyor 892-893)
- Opcionais: esteira padrão e esteira reversível 892-895 (HP19/HP9)
- Tamper e vibração (HP4)
- Hidráulica de trabalho (HP5)
- Ventilador (HP6)
- Compactador auxiliar (HP11)
- Nivelamento e rolo empurrador hidráulico (HP13)
- Alimentação elétrica 30/15/31 e unidades de controle
- Extensão da mesa esquerda/direita (Bohle ein/aus)
- Compactador auxiliar — comando elétrico (E43)
Por que vale a pena
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Serve de base para modificações e instalação de opcionais sem improviso.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
Para quem é
Material para mecânicos e eletricistas de vibroacabadoras Dynapac SD2500CS que precisam rastrear circuitos hidráulicos e elétricos.
Perguntas frequentes
Como sei se serve na minha máquina?
Para Dynapac SD2500CS (tipo 893). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês e alemão. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Quando o PDF chega?
Logo após a confirmação do pagamento, por e-mail ou WhatsApp — sem frete e sem espera.
Posso pedir o arquivo de novo depois?
Pode. Com o número do pedido, reenviamos o PDF sem custo pelo WhatsApp.
