Descrição
Especificações
O Esquema Elétrico e Hidráulico Dynapac SD2500CS (tipo 893) é o documento técnico em PDF, com 72 páginas em inglês e alemão, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Esquema elétrico e hidráulico da vibroacabadora Dynapac tipo 893, desenho 4812031680 na revisão H (28/01/2011), com 72 páginas.

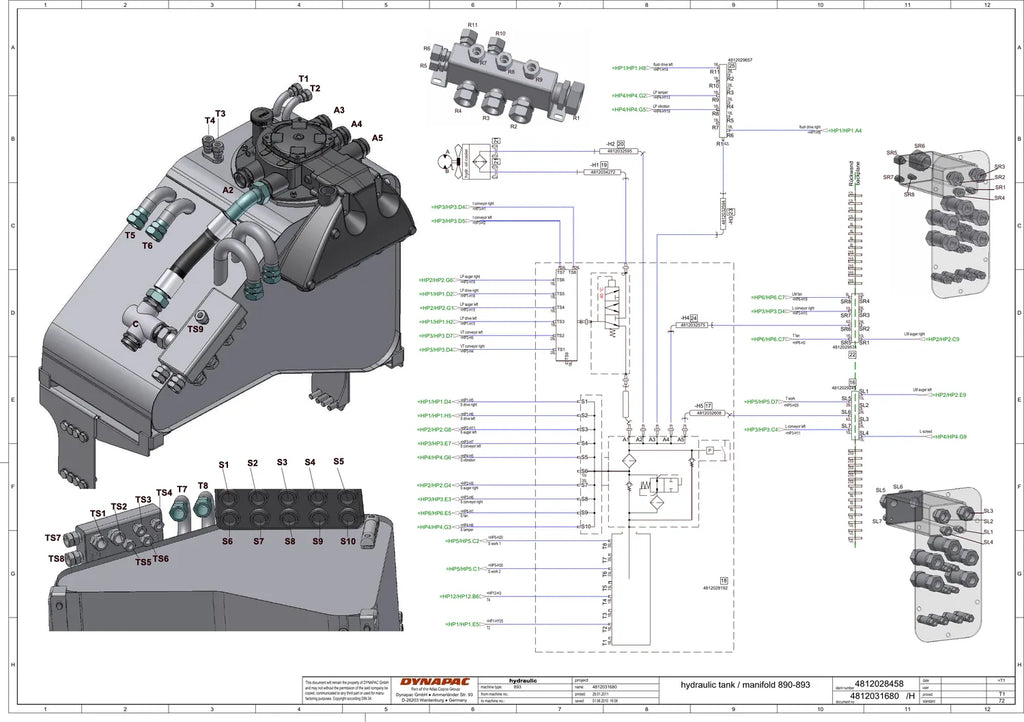

- Distribuidor de bombas com todas as saídas: tração esquerda e direita, sem-fim, transportadores, socador, vibração, ventilador, nivelamento e exaustão de fumos.
- Tração hidrostática com bombas de 0 a 40 cm³ e motores A6VE55EP2 (23 a 54,8 cm³) a 445 bar, redução i = 120,6.

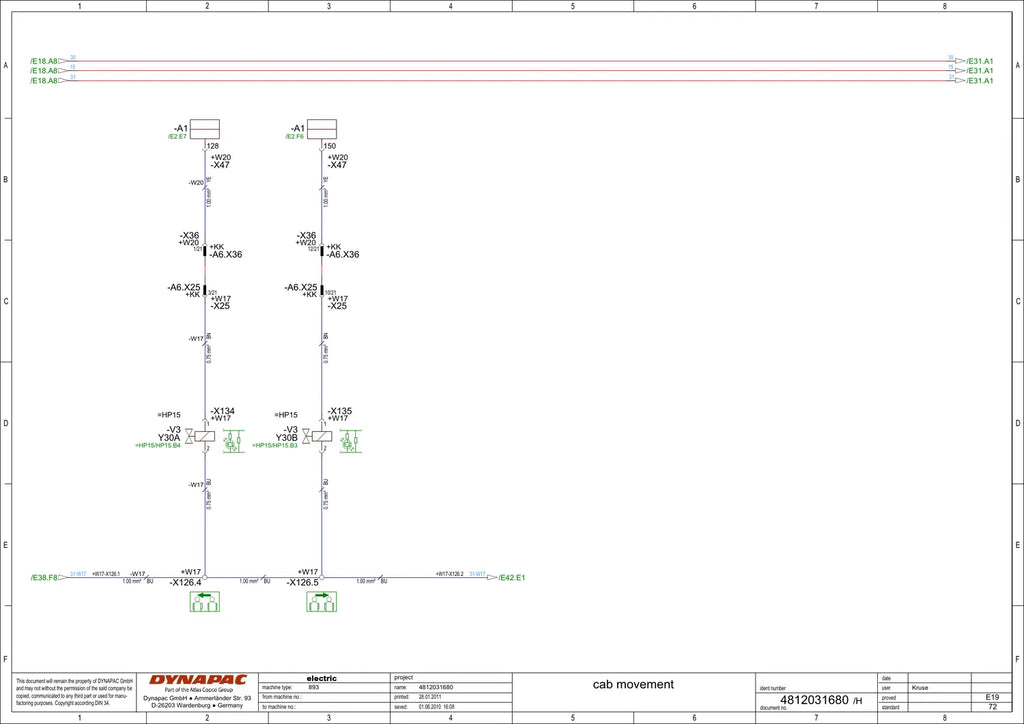

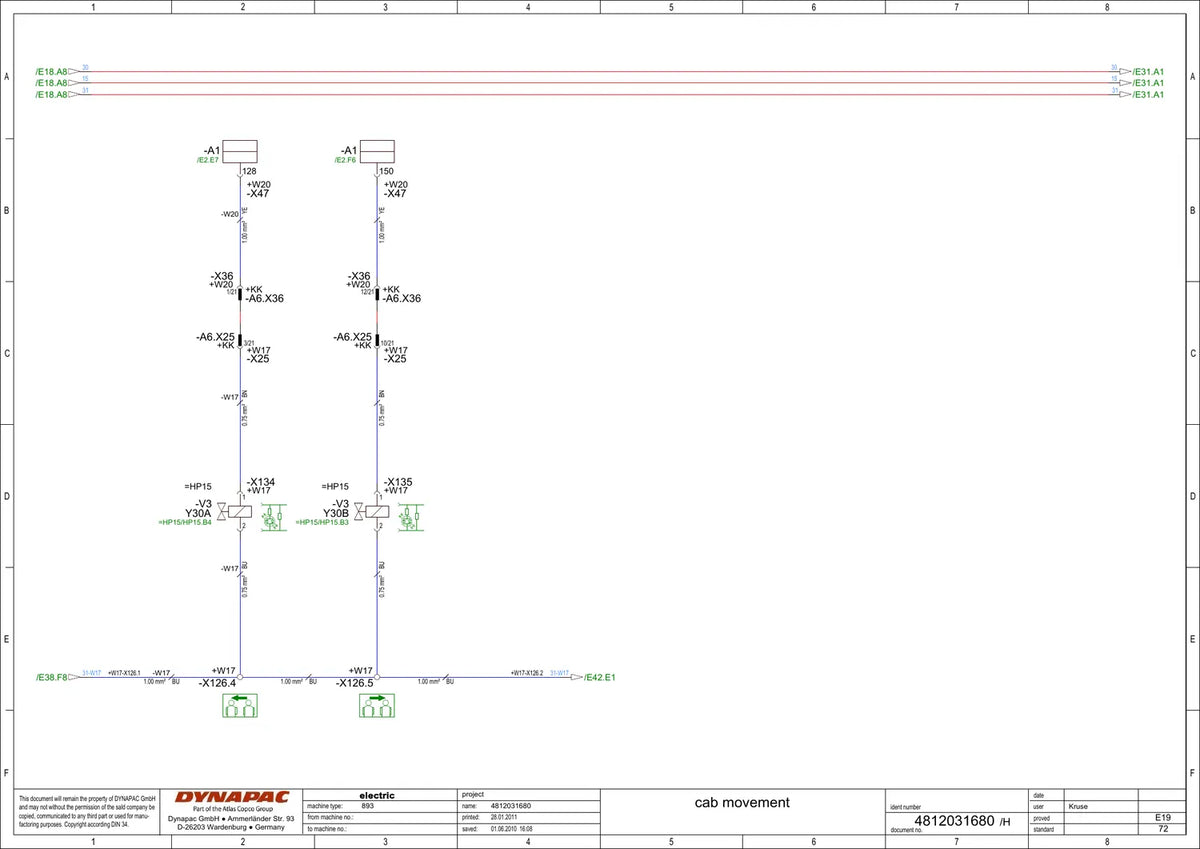

- Circuitos elétricos das funções do sistema (unidade A1) e do compactador auxiliar.
- Código de peça Dynapac 4812 em cada bomba, motor, válvula e mangueira.
Dados técnicos
- Tipo de máquina (Dynapac): 893
- Bombas de tração: 0–40 cm³
- Motores de tração: A6VE55EP2, 23–54,8 cm³, 445 bar
- Redução da tração: i = 120,6
- Exaustão de fumos: Bomba dedicada de 14 cm³

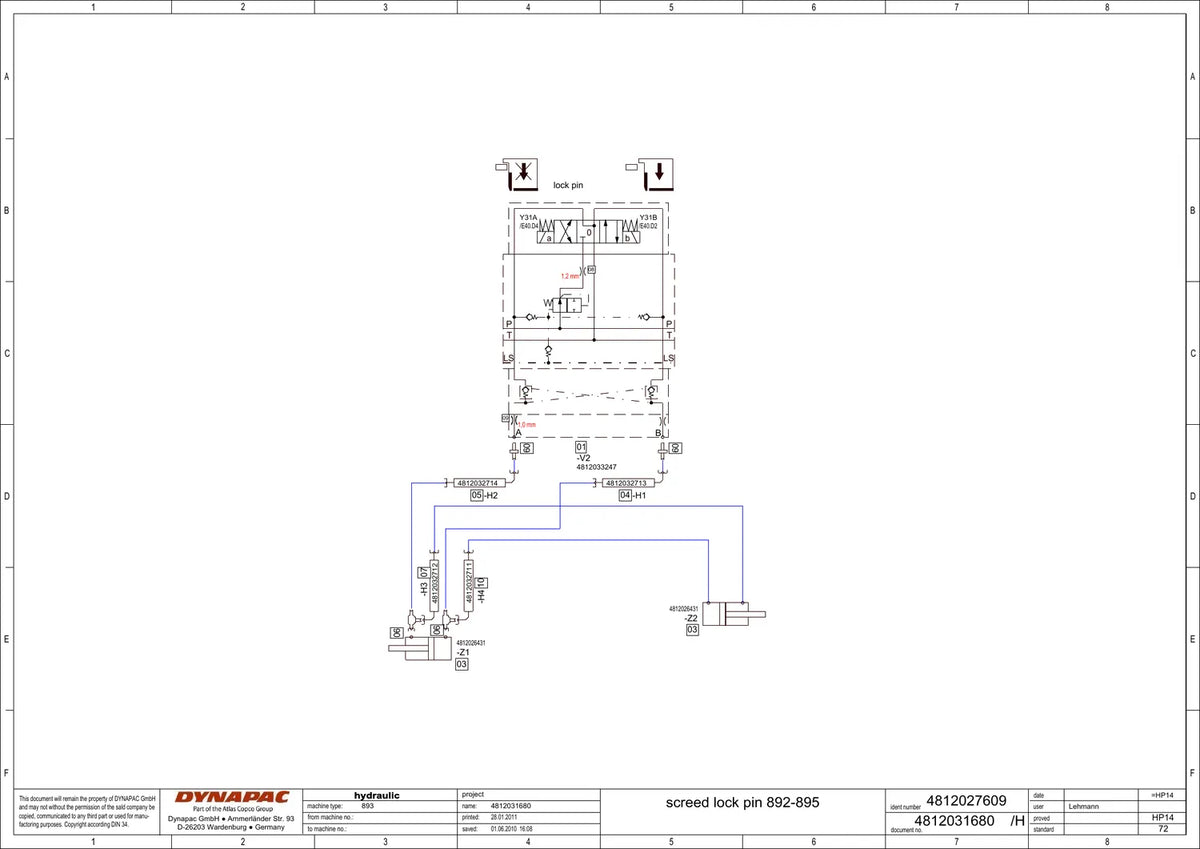

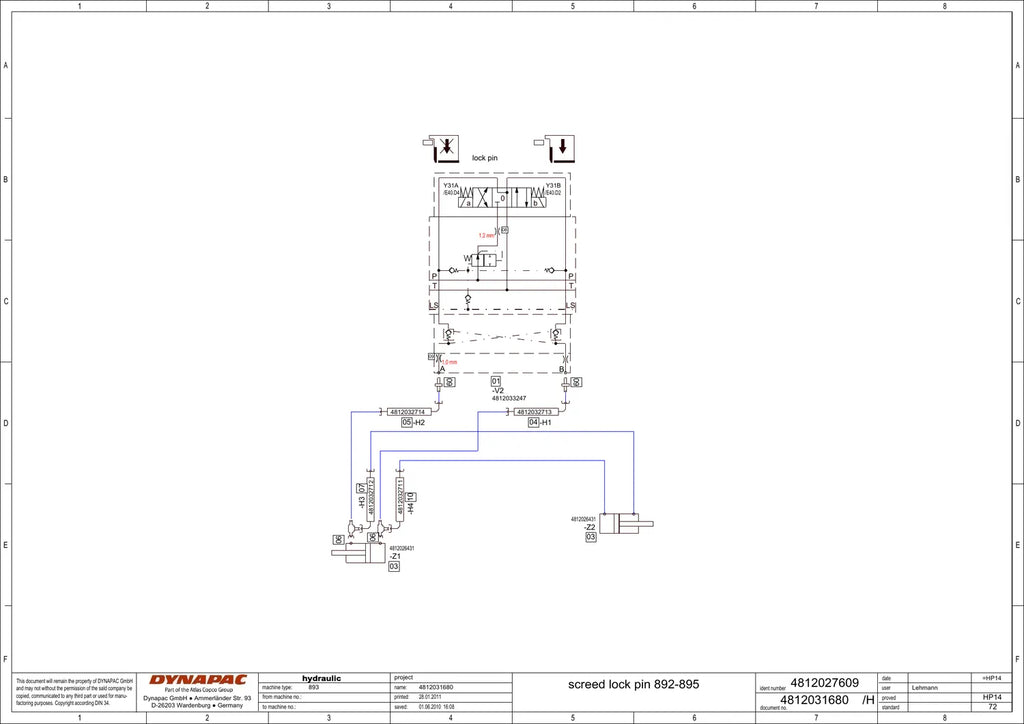

Sistemas e circuitos cobertos
- Acionamento das bombas 893 (PVG), com e sem exaustão de fumos
- Hidráulica: tração 892-893 (HP1)
- Hidráulica: sem-fim 893 (HP2)
- Hidráulica: transportadores (HP3)
- Hidráulica: socador (tamper) e vibração (HP4)
- Hidráulica de trabalho e nivelamento (HP5)
- Hidráulica: ventilador (HP6)

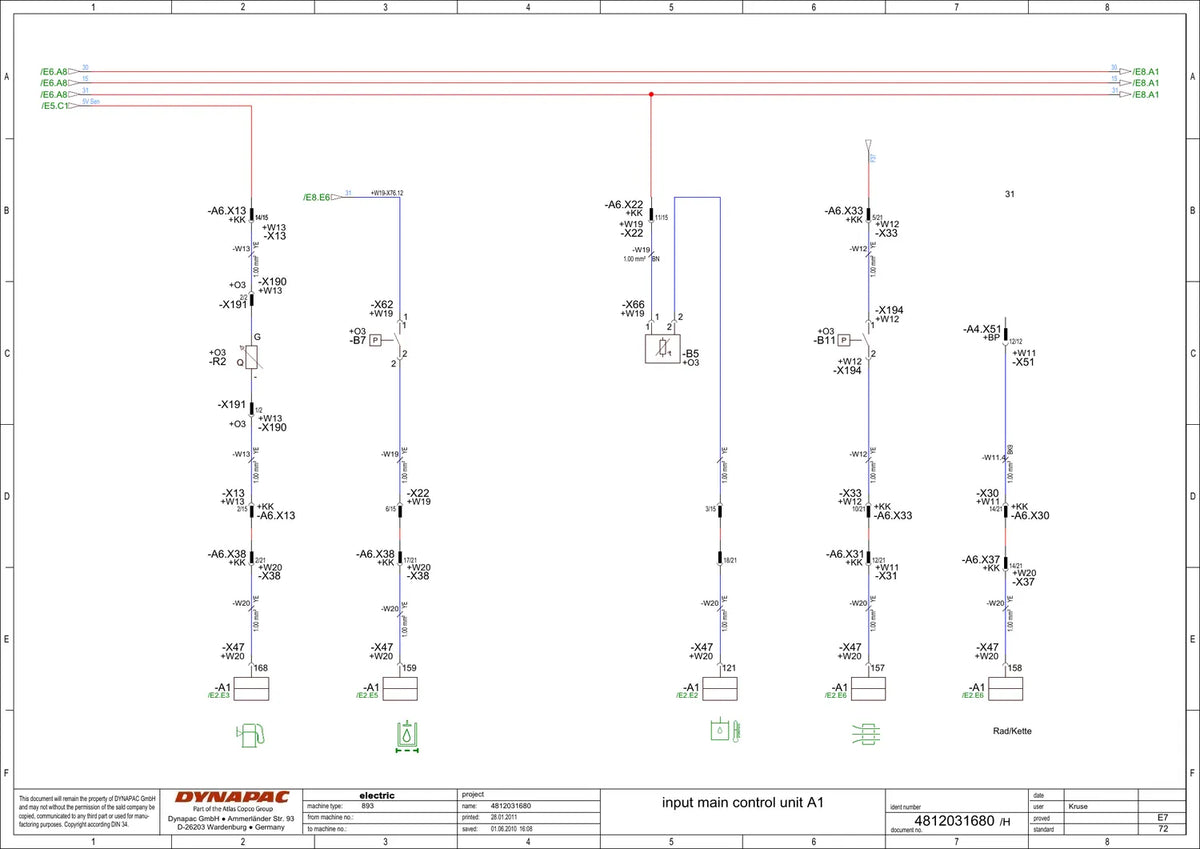

- Funções do sistema A1 (E8)
- Compactador auxiliar (E43)
- Exaustão de fumos (HP16)
Por que vale a pena
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Serve de base para modificações e instalação de opcionais sem improviso.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
Para quem é
Indicado para: mecânicos hidráulicos e eletricistas de pavimentação que atendem vibroacabadoras Dynapac tipo 893.
Perguntas frequentes
Para qual máquina é este material?
Para Dynapac SD2500CS (tipo 893). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês e alemão. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como é a entrega?
Digital: você recebe o link do PDF por e-mail ou WhatsApp assim que o pagamento é confirmado.
Posso pedir o arquivo de novo depois?
Pode. Com o número do pedido, reenviamos o PDF sem custo pelo WhatsApp.
