O Esquema Elétrico e Hidráulico Dynapac SD2500C (tipo 892) é o documento técnico em PDF, com 69 páginas em inglês e alemão, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Esquema elétrico e hidráulico da série 892 (SD2500C), desenho Dynapac 4812038531 revisão C (04/03/2011).
- Caixa de distribuição com entrada de 2200 1/min: tração 2 × 0–40 cm³, rosca 2 × 0–28 cm³, tamper 28 cm³, vibração 20 cm³ e ventilador 19 cm³.
- Tração com motores A6VE55EP2 e redutor i = 120,6 em cada lado.
- Esteira transportadora 2 × 20 cm³, hidráulica de trabalho 22,5 cm³ e nivelamento 2 × 8 cm³.
- Compactador auxiliar, ajuste de coroa, funções do sistema A1 e opção de exaustão de fumos (14 cm³).
Dados técnicos
- Tipo de máquina (Dynapac): 892 Serie
- Rotação de entrada da caixa de bombas: 2200 1/min
- Bombas de tração: 2 × 0–40 cm³ (motores A6VE55EP2)
- Rosca / tamper / vibração: 2 × 0–28 cm³ / 28 cm³ / 20 cm³
- Opcional: Exaustão de fumos (fume control) 14 cm³
Circuitos e folhas cobertos
- Acionamento das bombas — caixa de distribuição 892 (PVG)
- Tração esquerda e direita (HP1, drive 892-893)
- Rosca distribuidora (HP2, auger 892)
- Esteira transportadora (HP3)
- Tamper e vibração (HP4)
- Ventilador (HP6)
- Compactador auxiliar (HP11, 892-895)
- Exaustão de fumos — opcional (HP16)

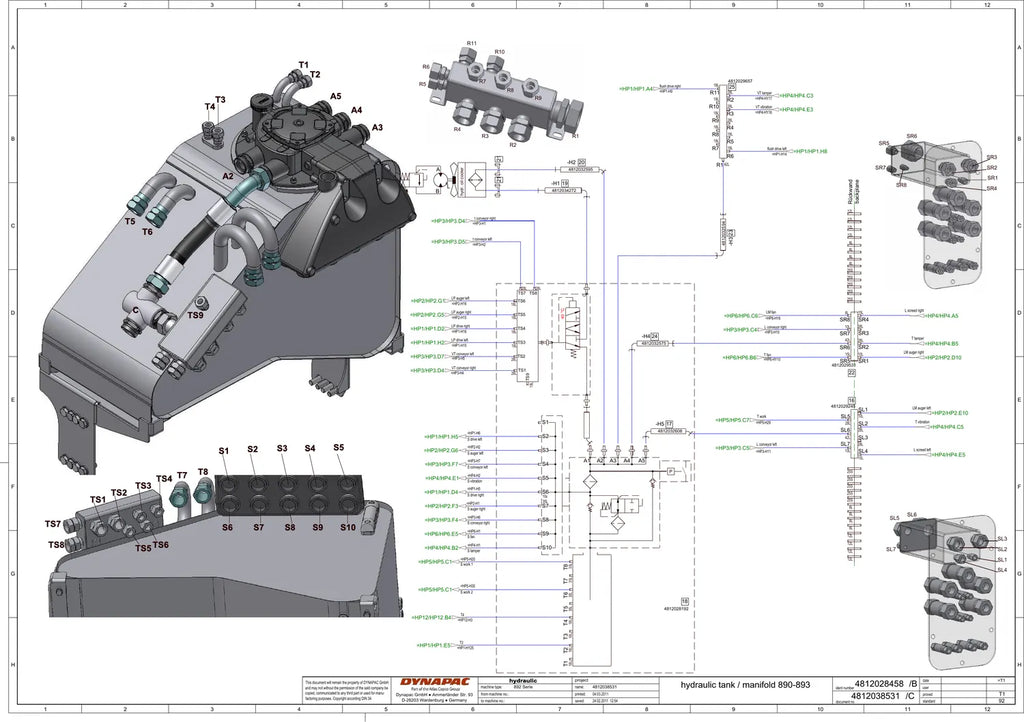

- Tanque hidráulico e retornos (T1)

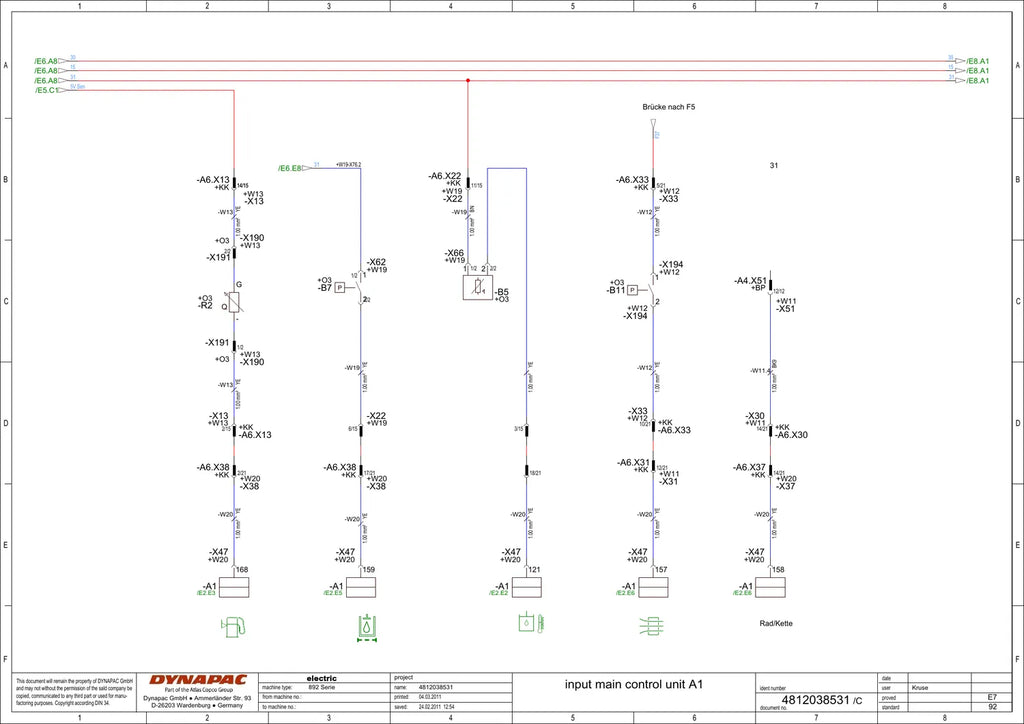

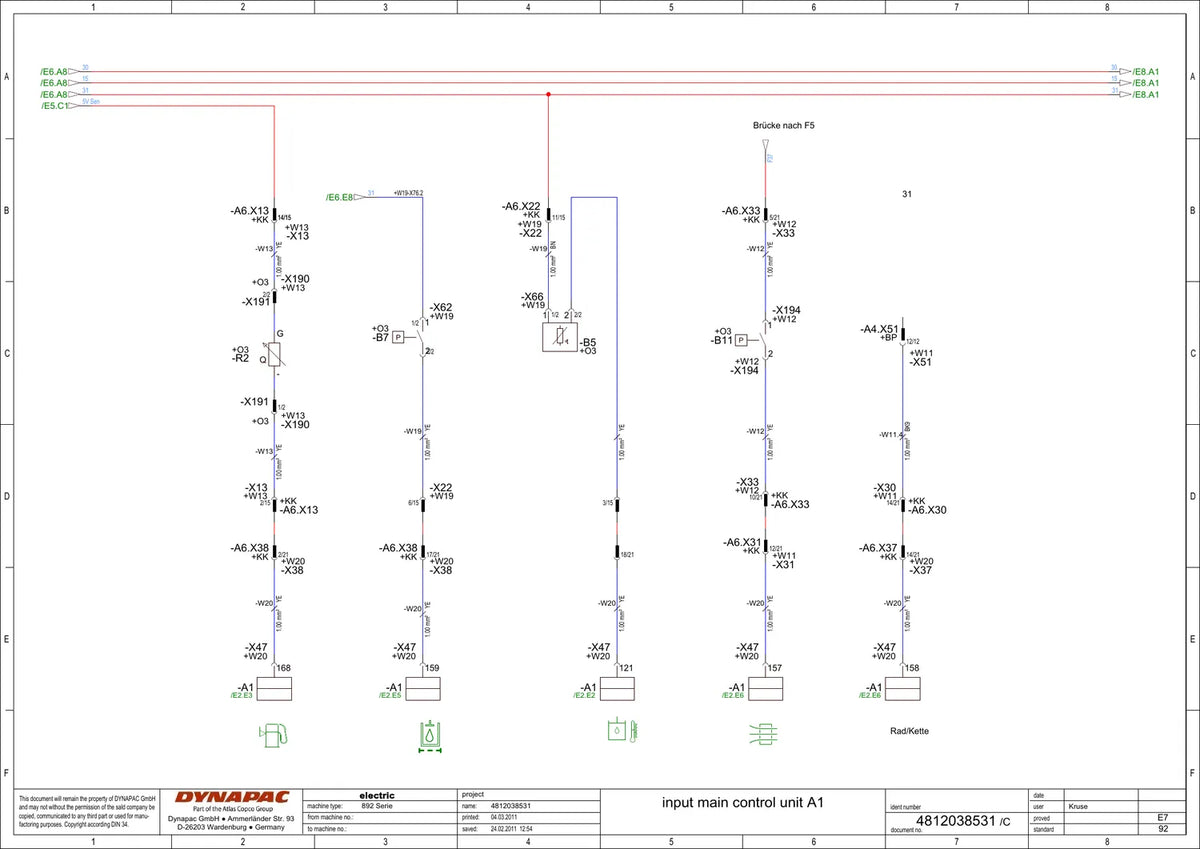

- Funções do sistema — unidade A1 (E8)
- Ajuste de coroa (E41)
Por que vale a pena
- Reduz o tempo de máquina parada, porque o eletricista vai direto ao ponto.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
Para quem é
Material para mecânicos e eletricistas de vibroacabadoras Dynapac SD2500C que fazem diagnóstico hidráulico e elétrico.
Perguntas frequentes
Como sei se serve na minha máquina?
Para Dynapac SD2500C (tipo 892). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês e alemão. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Posso pedir o arquivo de novo depois?
Pode. Com o número do pedido, reenviamos o PDF sem custo pelo WhatsApp.
