O Esquema Elétrico e Hidráulico Dynapac SD2500C (tipo 892) chega em PDF, com 97 páginas em inglês e alemão — abre no computador, no tablet ou no celular, direto na frente da máquina.
Destaques deste material
- Esquema elétrico e hidráulico da vibroacabadora Dynapac tipo 892, desenho 4812026582 na revisão G (28/01/2011), com 97 páginas.
- Hidráulica completa: tração, sem-fim, transportador, socador/vibração, ventilador, bloco do tanque e embreagem do acionamento das bombas.
- Parte elétrica do motor, da unidade de controle principal, do posto de operação e do sistema de tração, com topologia CAN.
- Mais de 15 opcionais documentados, como sistema de vídeo, exaustão de fumos, lubrificação central, cabine móvel e rolo de empuxo hidráulico.
- Cabos W1 a W24 com pino, sinal, destino, seção e cor.
Dados técnicos
- Tipo de máquina (Dynapac): 892
- Folhas: 97, com sumário de 4 páginas
- Opcionais cobertos: Sistema de vídeo, exaustão de fumos, lubrificação central, cabine móvel e rolo de empuxo hidráulico
Sistemas e circuitos cobertos
- Acionamento das bombas (PVG) e embreagem do acionamento (HP20)
- Hidráulica: tração, sem-fim, transportador, socador/vibração, hidráulica de trabalho, ventilador e bloco do tanque (HP1–HP6, T1)
- Layout e topologia CAN (E0.1–E0.3)
- Motor, unidade de controle principal e controle do motor (E1–E3)
- Posto de operação e sistema de tração (E4–E6)

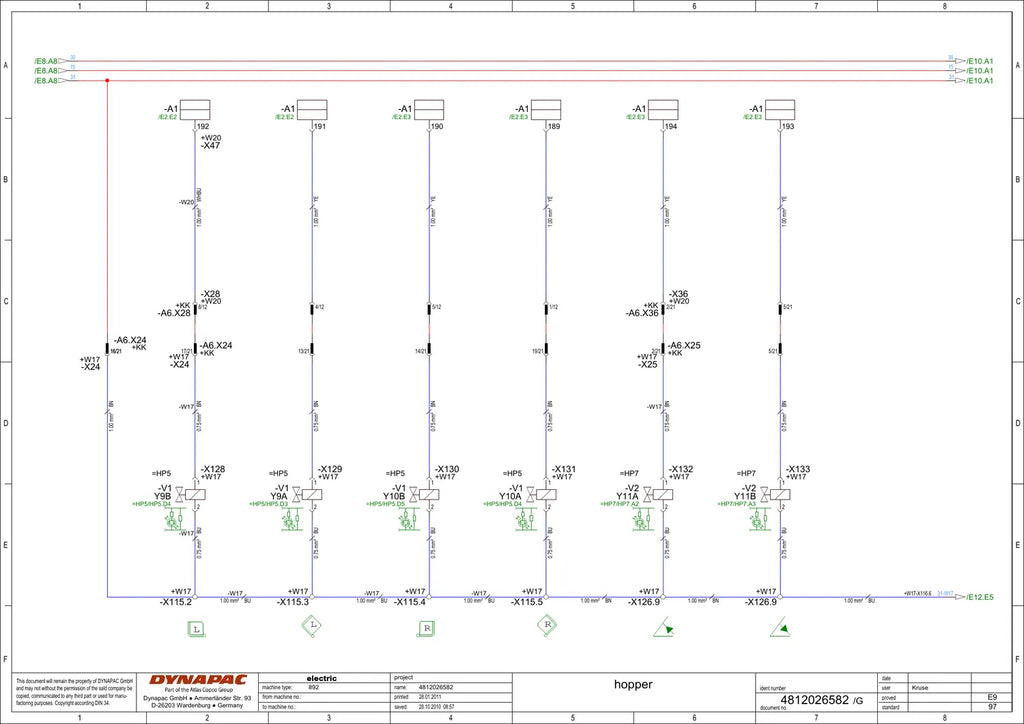

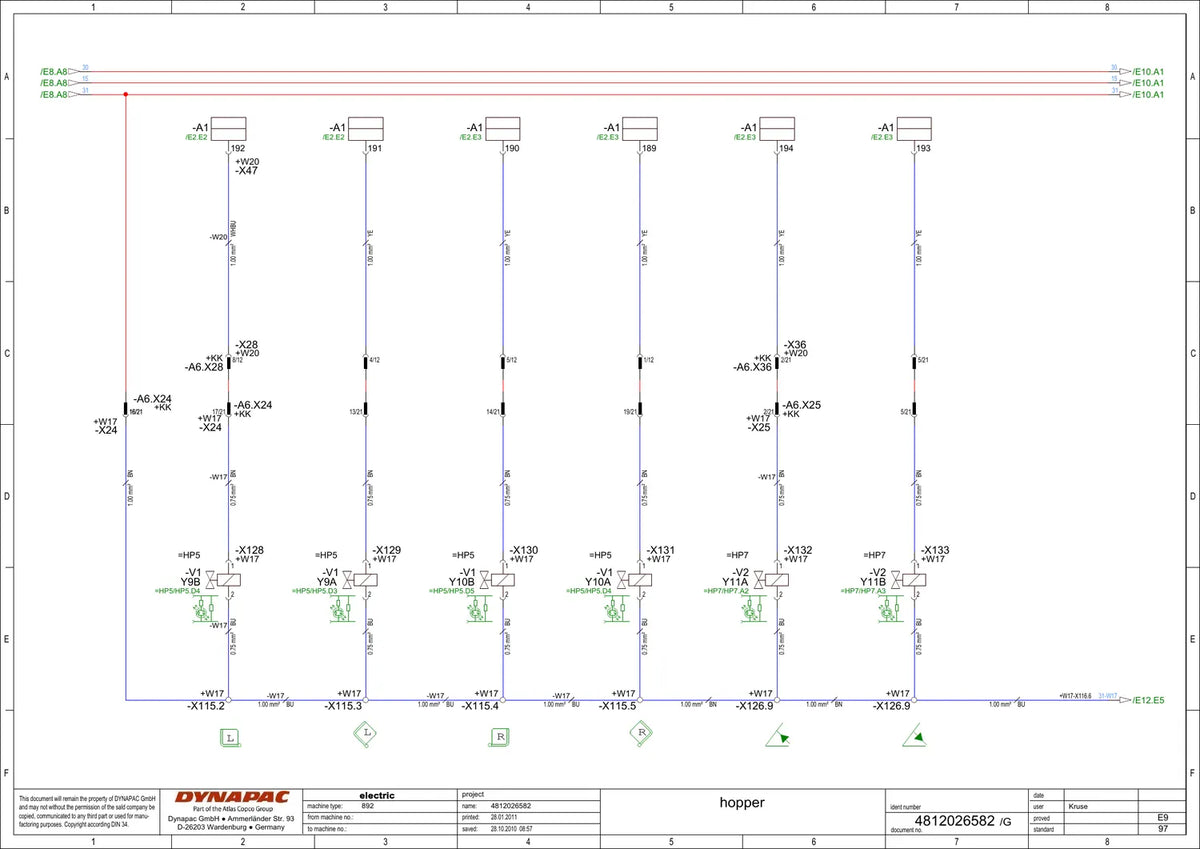

- Funções do sistema, tremonha, transportador e sem-fim (E7–E10)

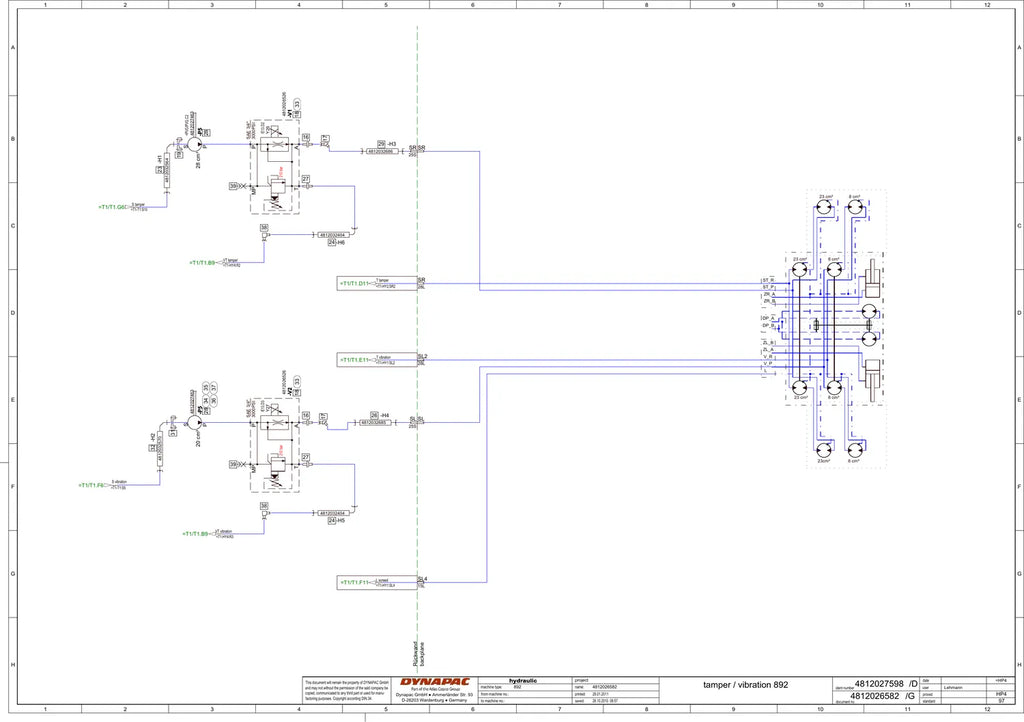

- Mesa, nivelamento, socador e vibração (E11–E13)
- Iluminação, buzina, parada de emergência, conexão da mesa, monitoramento e cabine móvel (E14–E19)

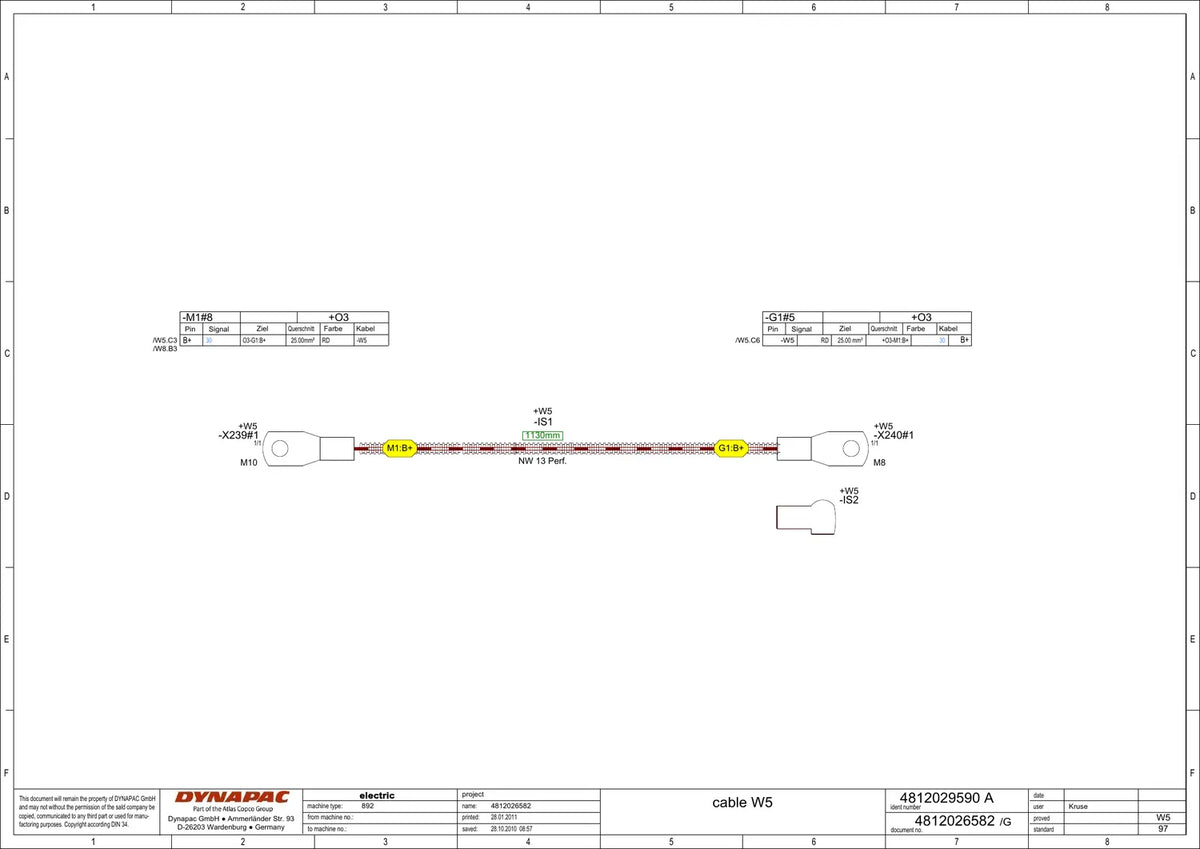

- Caixa de terminais KK e cabos W1 a W24

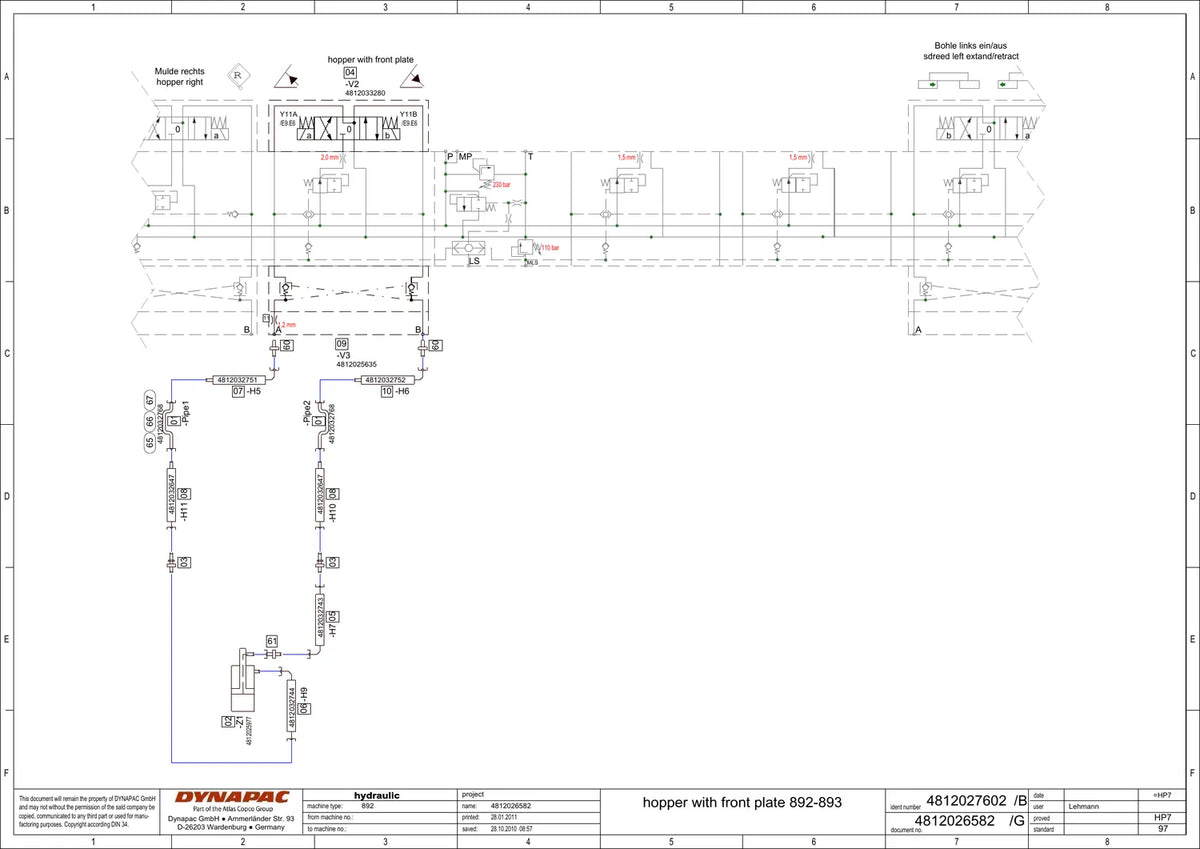

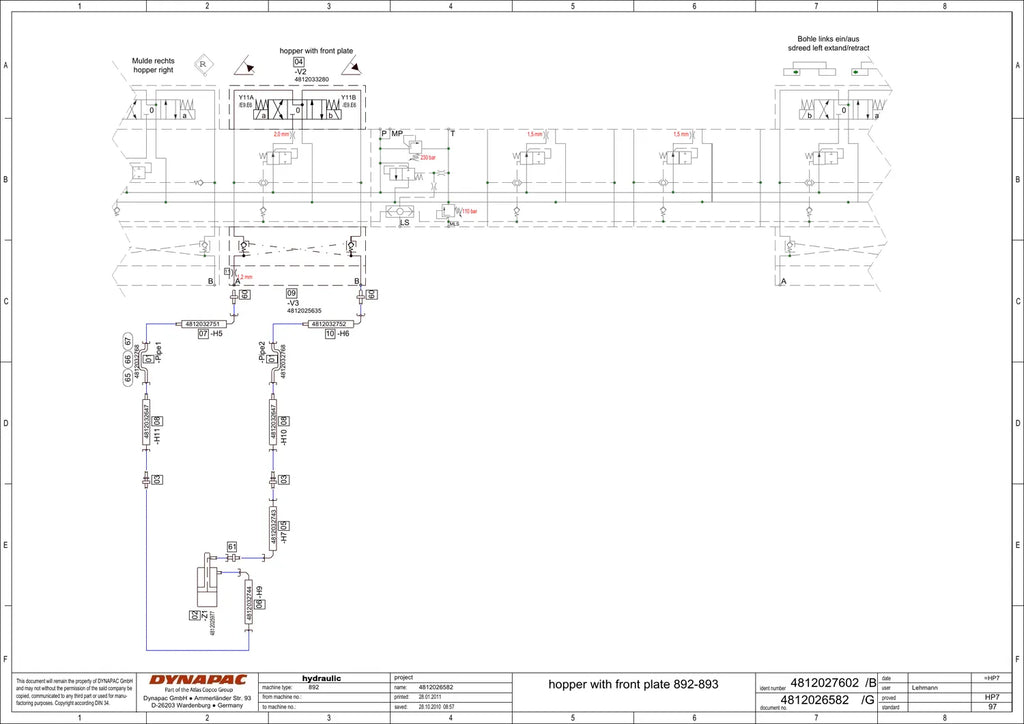

- Hidráulica opcional: tremonha com placa frontal, sem-fim ajustável, transportador reversível, abaulamento, compactador auxiliar, filtro de fluxo parcial, rolo de empuxo, trava da mesa, cabine móvel e exaustão de fumos (HP7–HP19)
- Comando do aquecimento, direção externa, parada no alimentador, pisca-alerta, alarme de ré, bomba de diesel e limpador (E31–E37)
- Rolo de empuxo, trava da mesa, abaulamento, sem-fim ajustável, compactador auxiliar e tomada 12 V (E38–E44)
- Luz do compartimento do motor, lubrificação central, pulverização de emulsão, aquecimento do assento, sistema de vídeo e exaustão de fumos (E45–E50)
Por que vale a pena
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Reduz o tempo de máquina parada, porque o eletricista vai direto ao ponto.
Para quem é
Oficinas de pavimentação que precisam do esquema completo, elétrico e hidráulico, das vibroacabadoras Dynapac tipo 892.
Perguntas frequentes
Como sei se serve na minha máquina?
Para Dynapac SD2500C (tipo 892). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês e alemão. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Quando o PDF chega?
Logo após a confirmação do pagamento, por e-mail ou WhatsApp — sem frete e sem espera.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
