O Esquema Elétrico e Hidráulico Dynapac CM2500 Compact Asphalt é o documento técnico em PDF, com 64 páginas em inglês e alemão, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
É a documentação do protótipo, datada de 27/05/2010: use como referência técnica do projeto, que pode ter diferenças em relação às máquinas de série.
Destaques deste material
- Esquema elétrico e hidráulico da Dynapac CM2500 Compact Asphalt, desenho 4812025346 de 27/05/2010, com 64 páginas.
- Interface completa entre vibroacabadora e módulo, com postos de operação separados e sistema de conexão plug-in.
- Seis módulos escravos de E/S (A51 a A56), função gateway e módulo de diálogo com display.
- Hidráulica de socador, vibração, sem-fins, ventilador, sem-fim ajustável e abaulamento.
- Sistema de vídeo, controle remoto e chicotes W1 a W18 detalhados.
Dados técnicos
- Versão: Protótipo
- Configuração: Vibroacabadora + módulo Compact Asphalt, com posto de operação do módulo
- Módulos escravos de E/S: A51 a A56
- Sistema de vídeo: Sim, com iluminação dedicada
Sistemas e circuitos cobertos

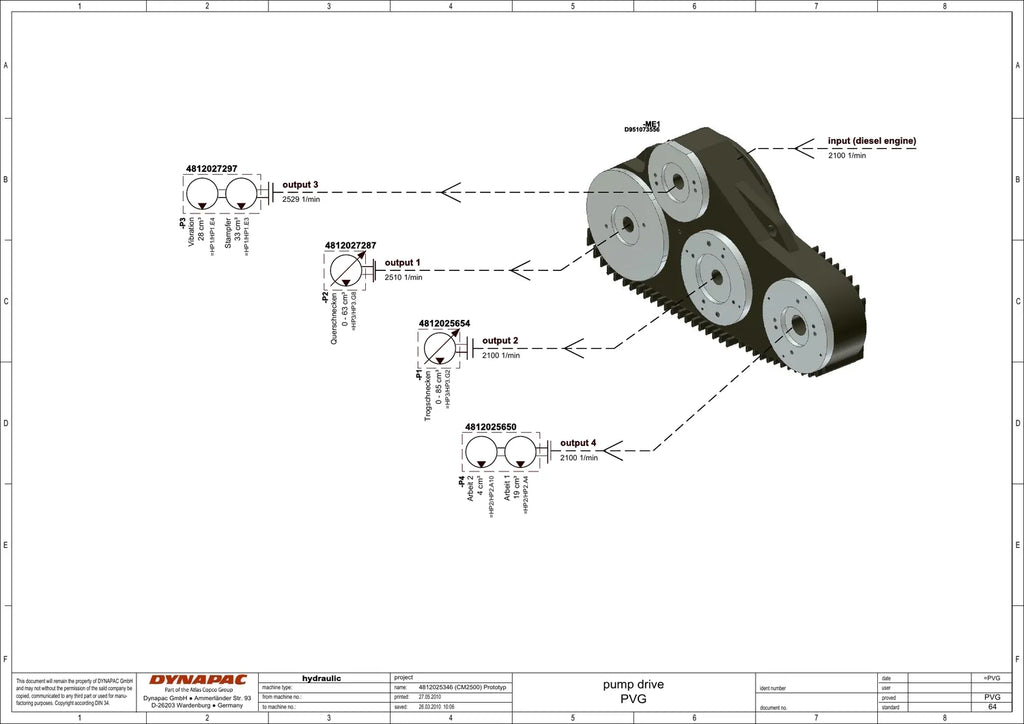

- Acionamento das bombas (PVG)
- Hidráulica: socador/vibração, hidráulica de trabalho, sem-fins, tanque, ventilador, sem-fim com altura ajustável e abaulamento (HP1–HP7)
- Designação de localização e plano de cabos (E0–E1)

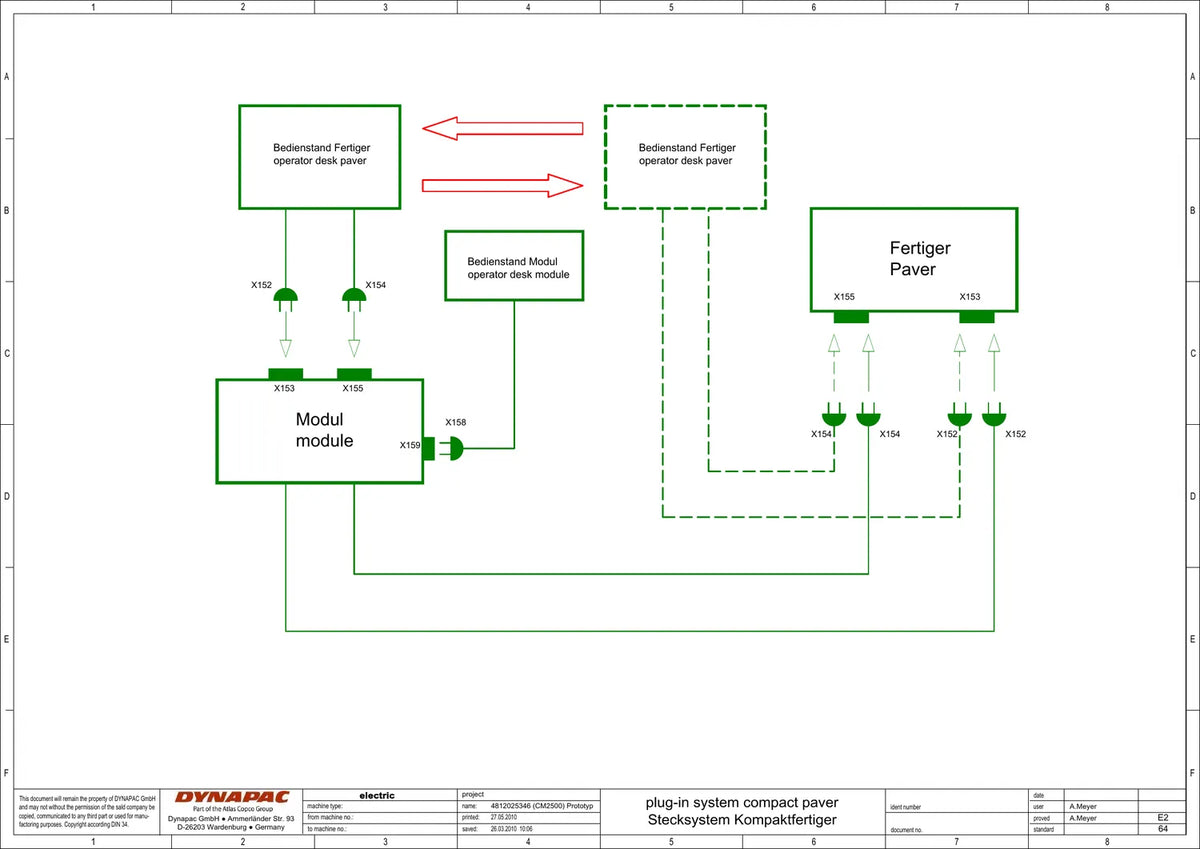

- Sistema de conexão plug-in da vibroacabadora compacta (E2)
- Topologia CAN (E3)
- Motor e controle do motor (E4–E6)
- Unidade de controle principal e acionamento do ventilador (E7–E9)
- Sensor ultrassônico do transportador e parada de emergência (E10–E11)

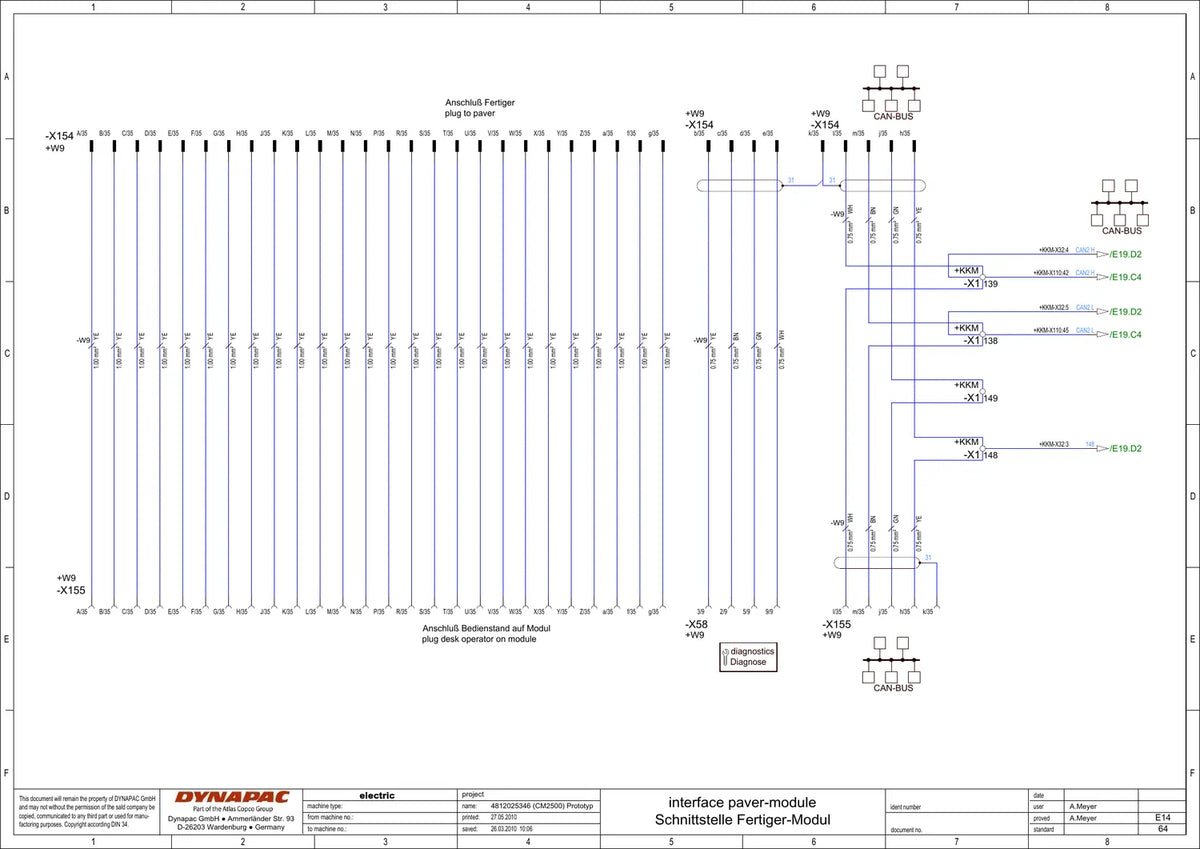

- Interface vibroacabadora–módulo (E12–E13)
- Sistema de vídeo e sua iluminação (E14, E21)
- Módulos escravos de E/S A51 a A56 e função gateway (E15–E18)

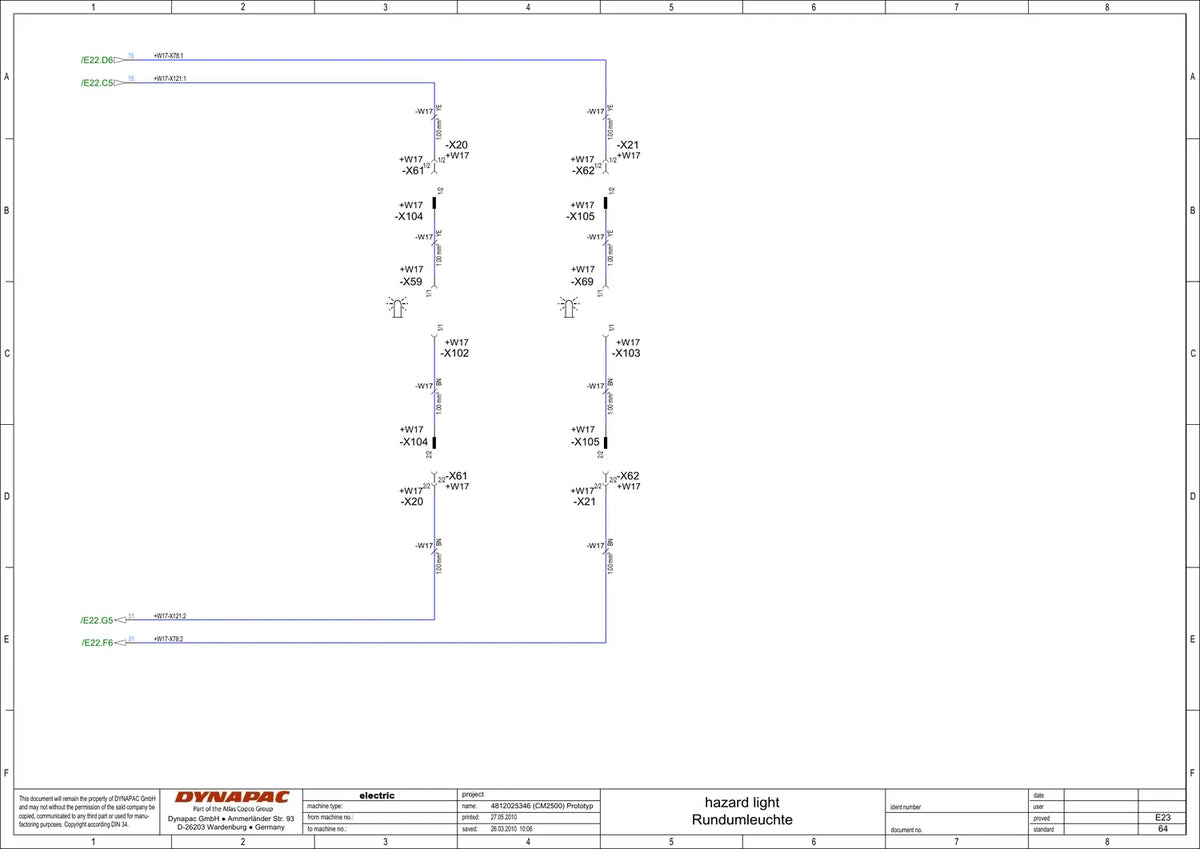

- Módulo de diálogo (display), iluminação, conexão da mesa e controle remoto (E19–E23)
- Chicotes W1 a W18
