Esquema Elétrico Ford Cargo 2431 — documento técnico em PDF com 73 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Documento técnico do Ford Cargo 2431 reunido em um PDF só: parte elétrica, circuito de ar dos freios e as informações de instalação que o implementador e o eletricista precisam antes de mexer no chassi.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 2431:
- Tacógrafo
- Vidros
- Elevação do segundo eixo traseiro
- Bloqueio do diferencial do eixo traseiro
- Controle de climatização
- Localização e bloqueio
- Limpador e lavador do para-brisa
- Painel de instrumentos
- Carga e partida
- Iluminação Interna
- Luzes de freio
- Buzina
- Controle do motor
- Módulo de conforto
- Conversor de tensão 24V/12V
- Conector do ABS do reboque
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
Pontos fortes deste material

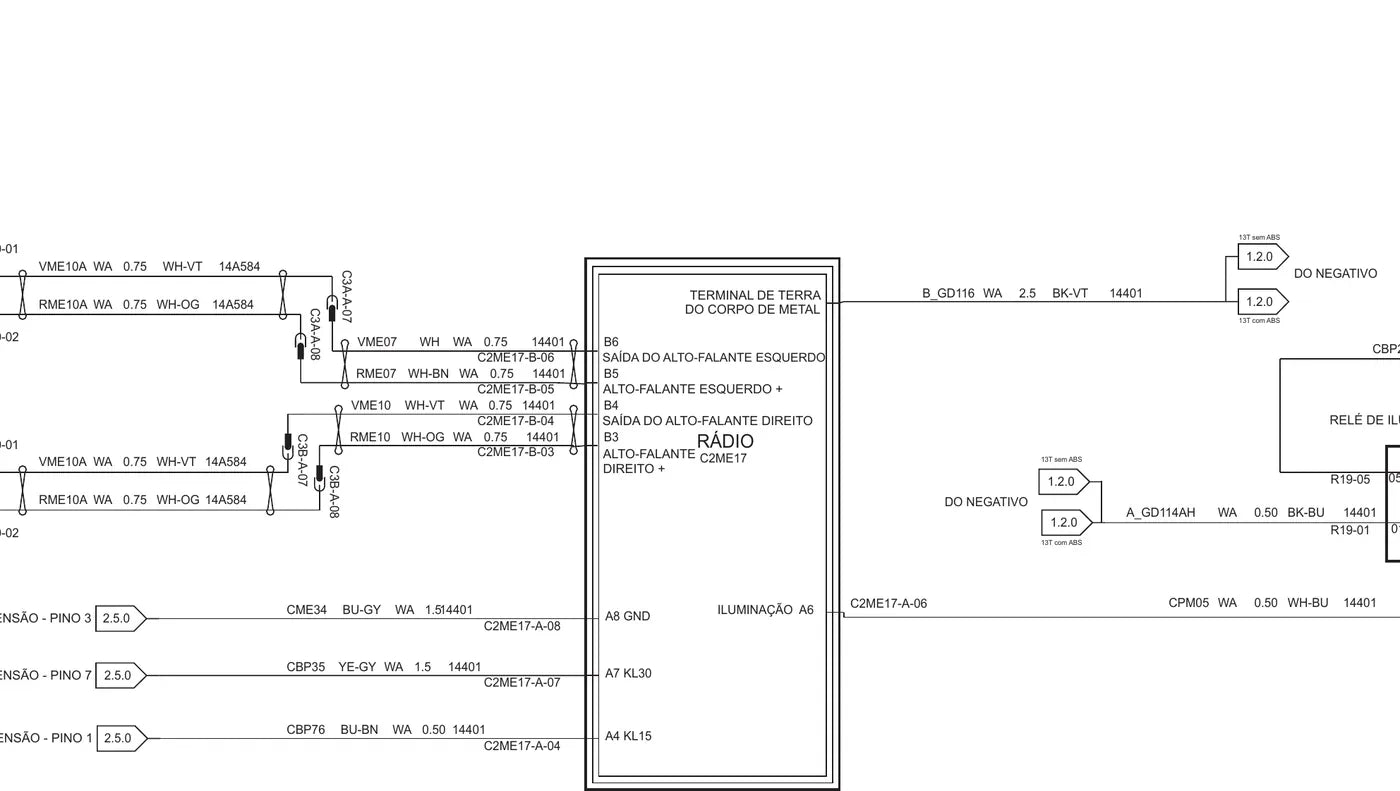

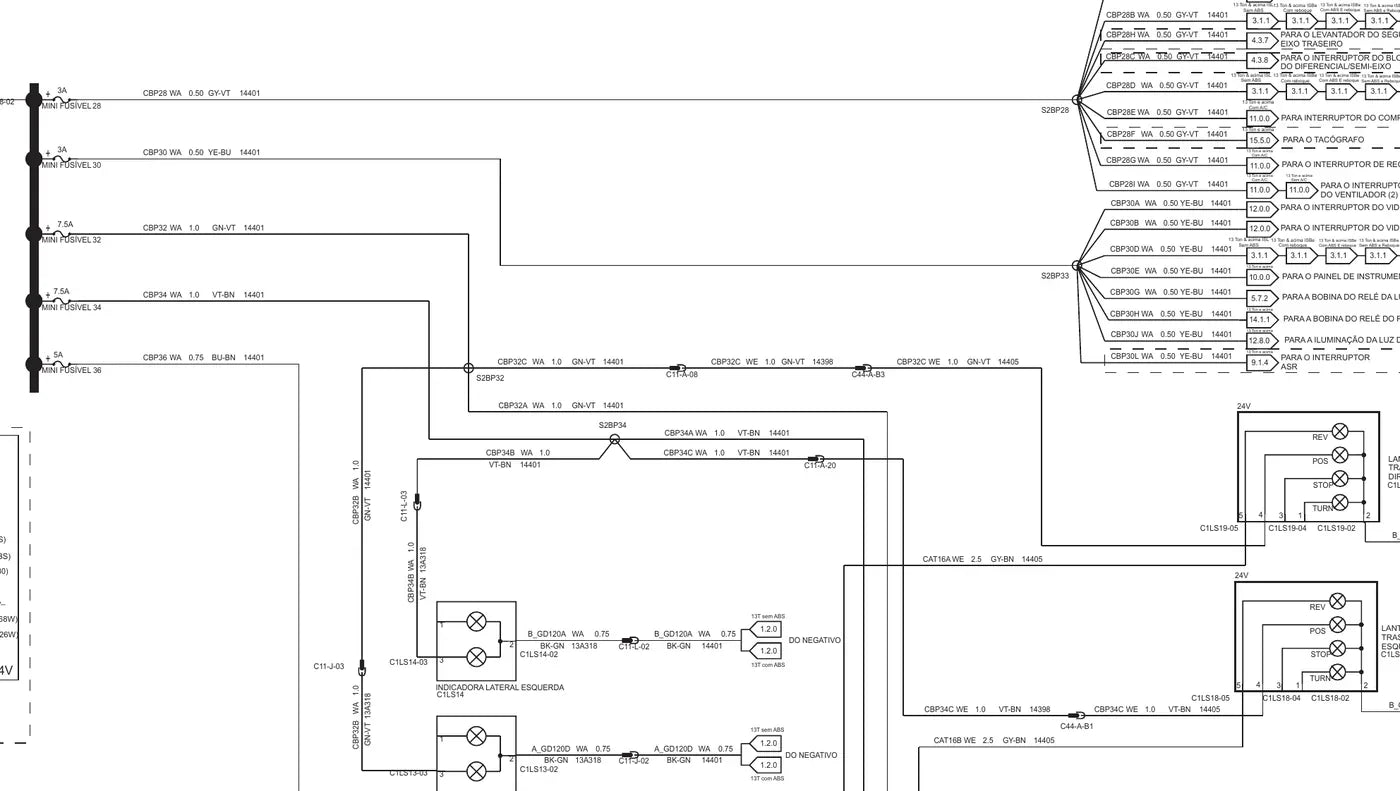

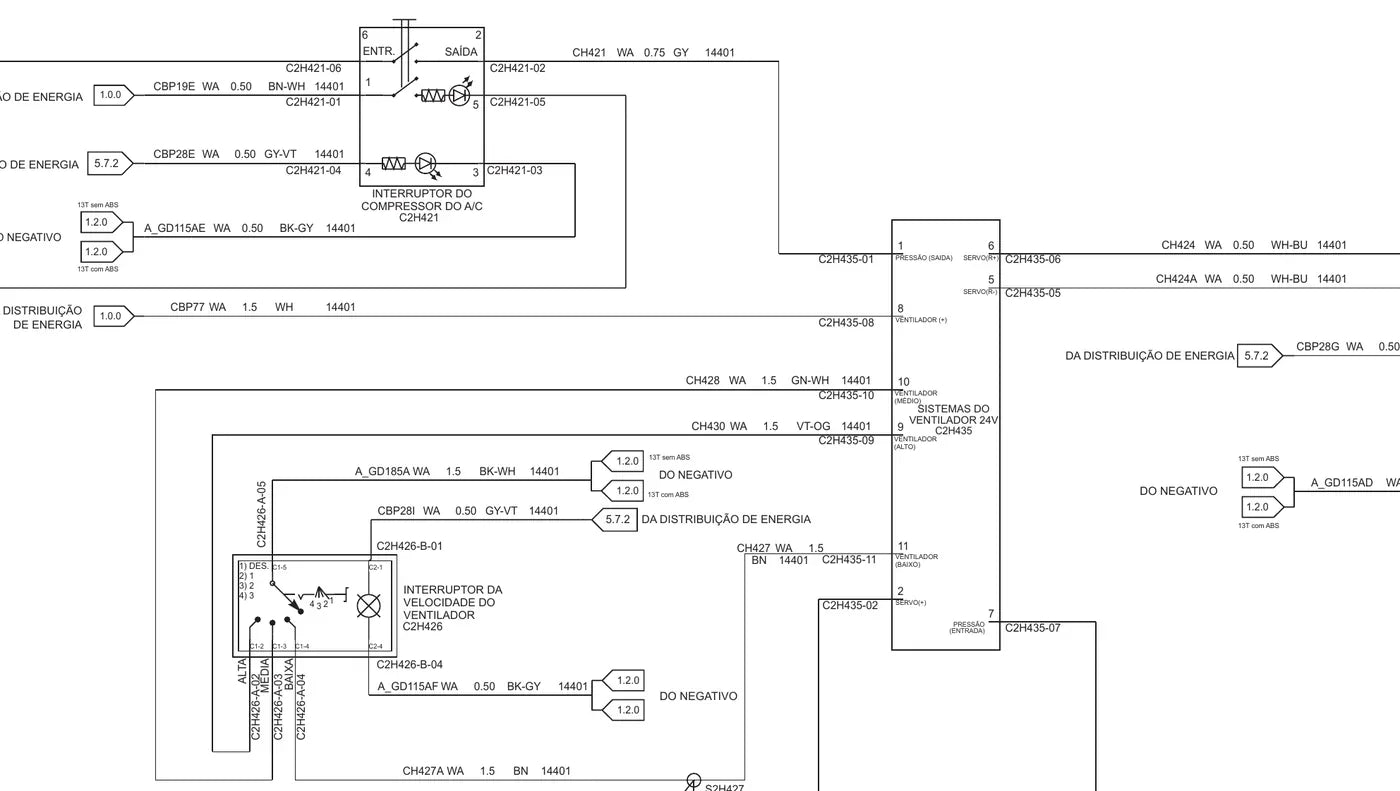

- Esquema elétrico - transmissão manual (43 páginas) — o desenho elétrico de cada subsistema, com numeração de fio e de pino.
- Circuito pneumático - 9 marchas (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Circuito pneumático - 9 marchas (reboque) (1 página) — o desenho do circuito de ar dos freios.
- Circuito pneumático - automatizado (reboque) (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Vistas dos conectores (25 páginas) — as vistas de conector com numeração, para conferir o pino antes de furar o chicote.
- Desenhos dimensionais do modelo (1 página) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 73 páginas divididas em 6 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
O que este material cobre
- Esquema elétrico - transmissão manual — 43 páginas
- Circuito pneumático - 9 marchas — 1 página
- Circuito pneumático - 9 marchas (reboque) — 1 página
- Circuito pneumático - automatizado (reboque) — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 1 página
O que você ganha com ele
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
Para quem é
- Borracharia e oficina de freio que mexe na tubulação de ar
- Eletricista de caminhão e auto elétrica
- Consultor técnico e perito de sinistro
- Instalador de rastreador, tacógrafo e acessório 24V
- Estudante e instrutor de manutenção diesel
Perguntas frequentes
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
