Esquema Elétrico Ford Cargo 2842 — documento técnico em PDF com 78 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Para quem faz manutenção de frota, este material do Ford Cargo 2842 paga a primeira hora de serviço que ele economiza: o circuito está desenhado, numerado e pronto para conferir com o multímetro na mão.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 2842:
- Freios
- Espelhos elétricos
- Bloqueio do diferencial do eixo traseiro
- Buzina
- Lavador do para-brisa
- Estratégia de aterramento (2)
- Luz de freio
- Vista dos conectores
- Diagnóstico
- Engate do reboque
- Tabela de quadro de fusíveis/relés
- Controle do aquecedor/subsistema de ventilação interna
- Distribuição de energia (2)
- Áudio
- Iluminação de cortesia
- Estratégia de aterramento (3)
A lista completa dentro do arquivo passa de 40 itens identificados um a um.
Destaques deste material

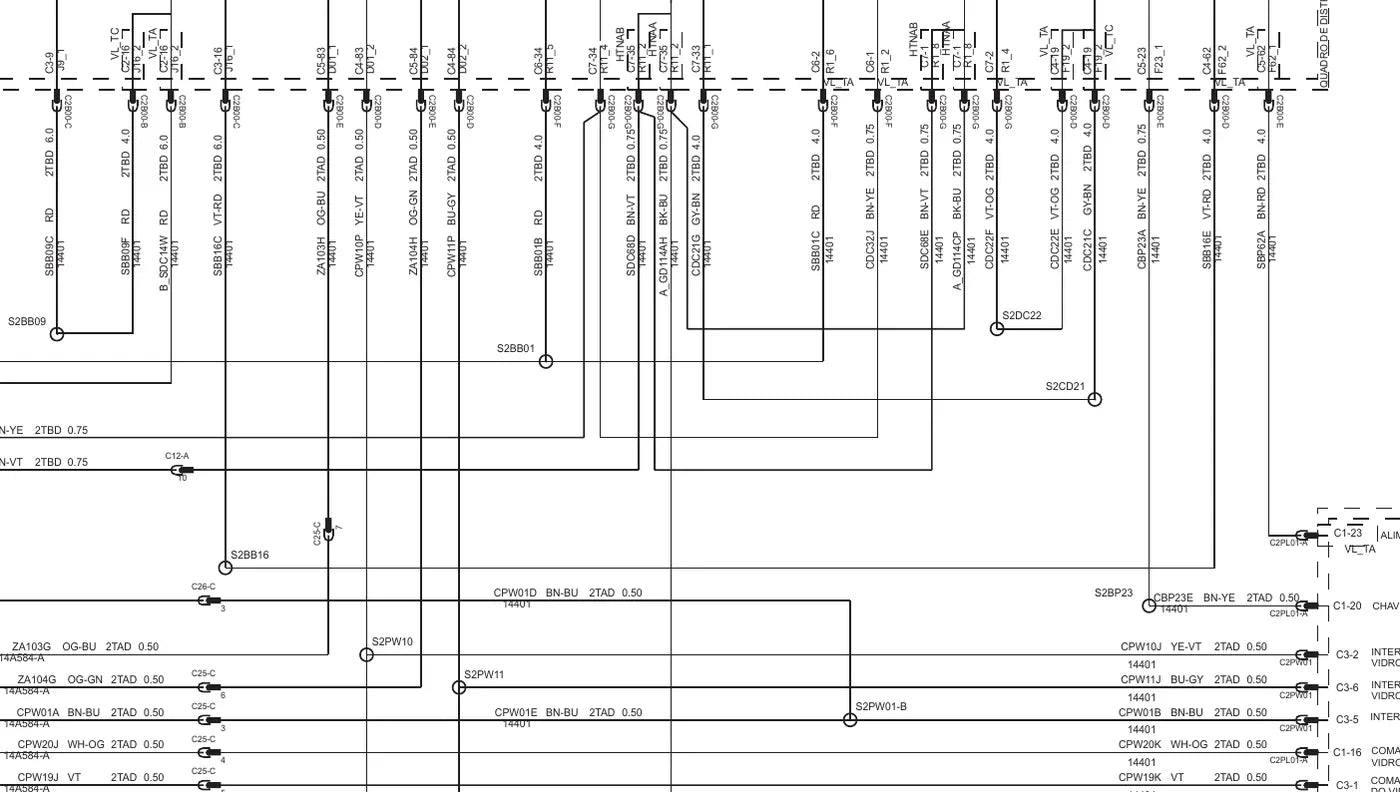

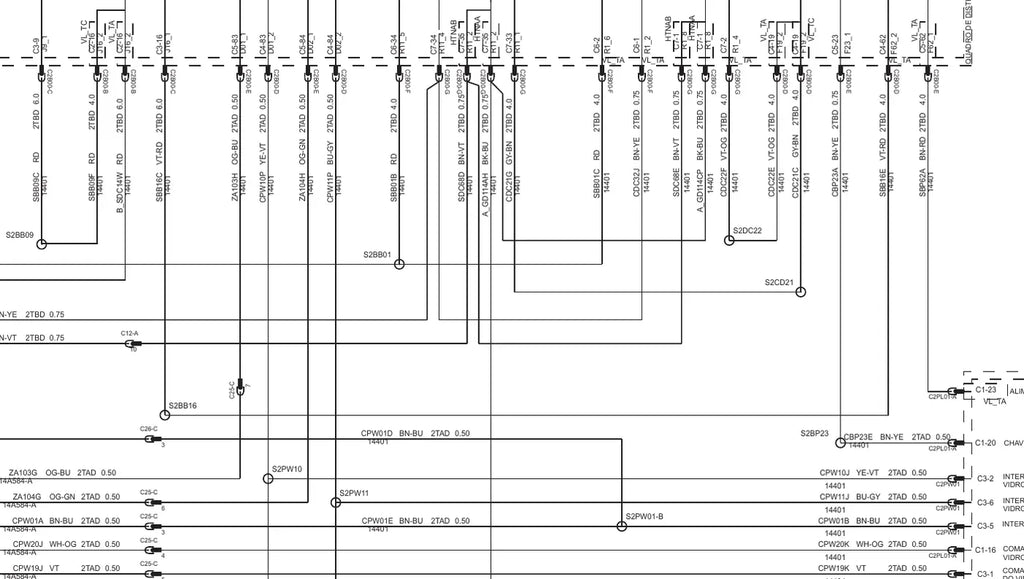

- Esquema elétrico (48 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.
- Circuito pneumático - sistema de ar (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Circuito pneumático - com ESP (1 página) — o circuito pneumático completo do freio deste chassi.
- Vistas dos conectores (25 páginas) — o desenho dos conectores vistos de frente, pino a pino — o que evita erro de leitura.
- Desenhos dimensionais do modelo (2 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 78 páginas divididas em 5 seções, sendo a maior delas "Esquema elétrico", com 48 páginas.
O que vem dentro do arquivo
- Esquema elétrico — 48 páginas
- Circuito pneumático - sistema de ar — 1 página
- Circuito pneumático - com ESP — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 2 páginas
O que você ganha com ele
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.

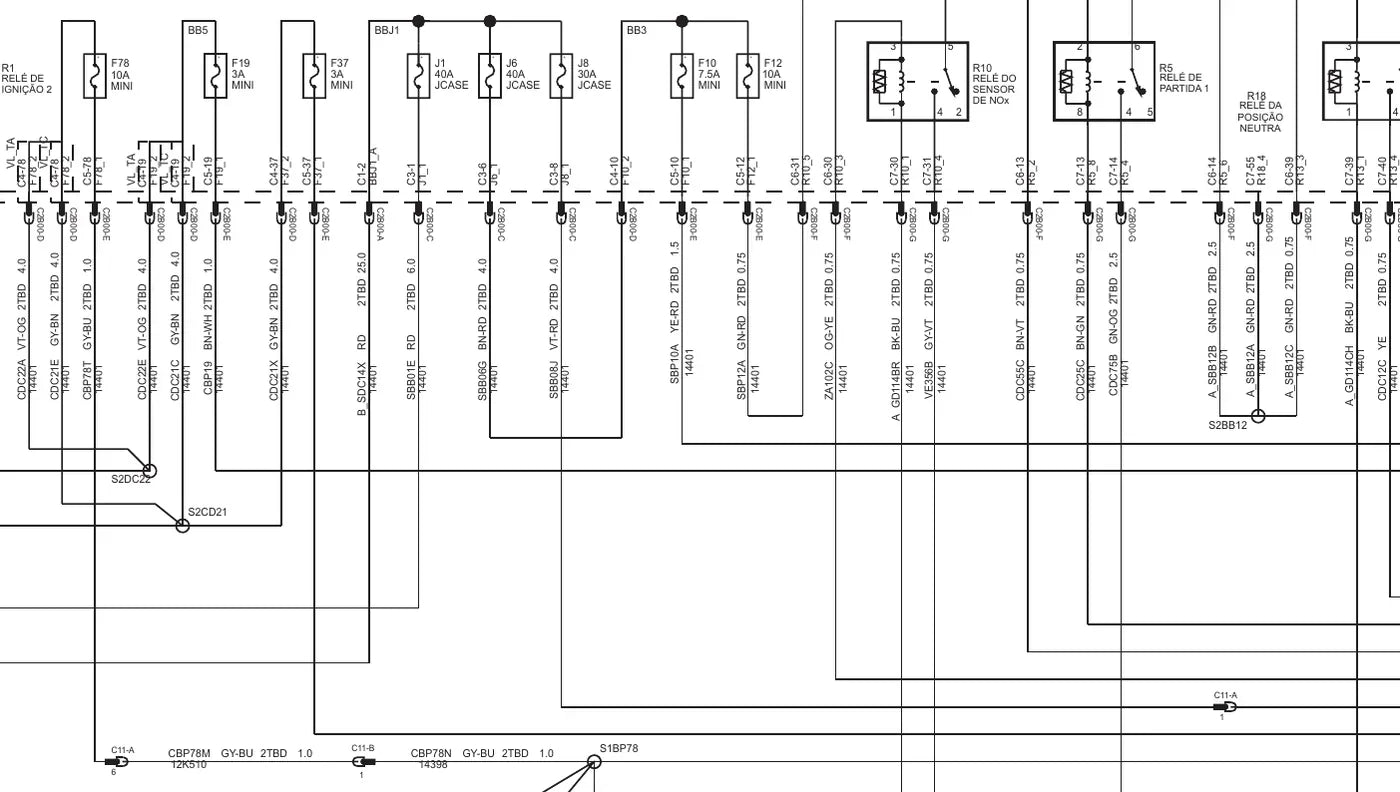

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
Quem mais usa este material
- Mecânico e oficina de linha pesada
- Implementador e encarroçador
- Oficina de ar-condicionado veicular pesado
- Eletricista de caminhão e auto elétrica
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
E se eu tiver dificuldade para achar um circuito?
Chame no WhatsApp. A gente indica em qual parte do arquivo aquele circuito está.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
