São 43 páginas em inglês: o Esquema Elétrico Dynapac Mesa Tipo 430 a Gás com PLC reúne em PDF a documentação técnica de fábrica para mesa de vibroacabadora Dynapac.
O conteúdo é dedicado a mesa tipo 430 — comando com PLC e aquecimento a gás, com peças acopláveis (AP).
Destaques deste material
- Desenho Dynapac 4812037899 revisão I (13/07/2011) do comando da mesa tipo 430 com PLC e aquecimento a gás.
- Ignição e controle de chama da mesa principal, das peças acopláveis (AP) e das extensões (EP), lados esquerdo e direito.

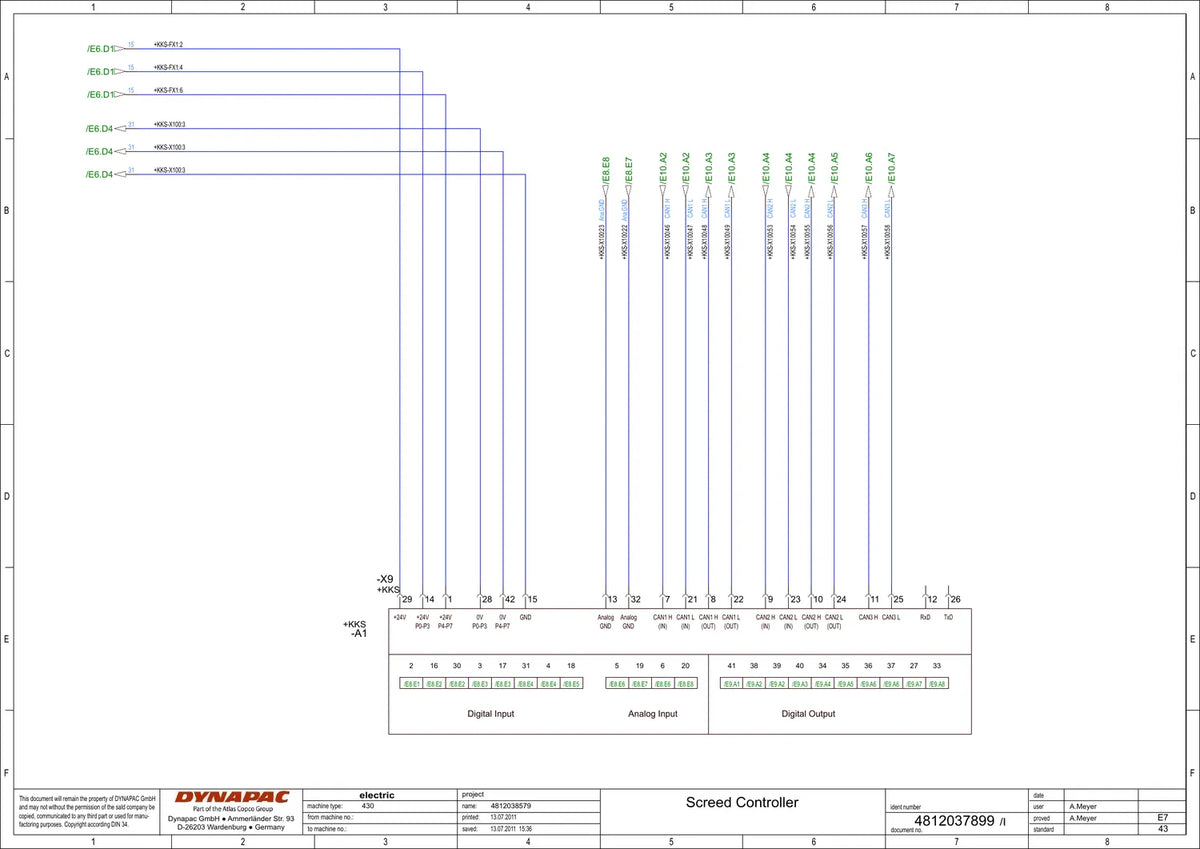

- Screed Controller com entradas e saídas SCR, interface CAN e topologia da rede.
- Sensores de rotação do tamper e da vibração, inclinação (slope) e preparação para pavimentação 3D.

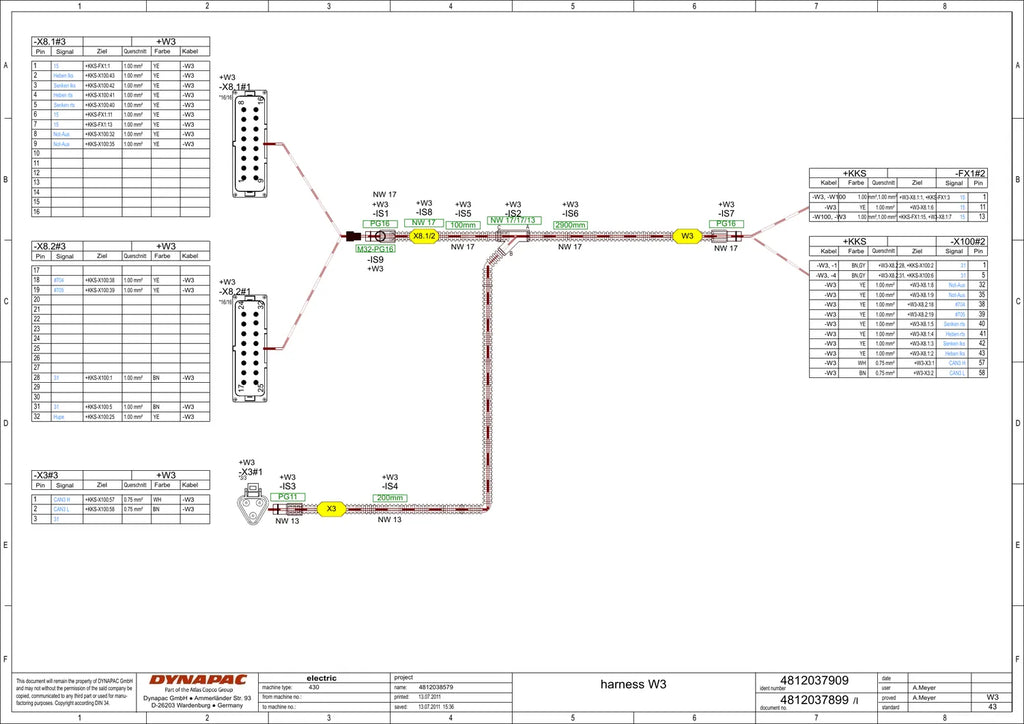

- Chicotes W1, W2, W3, W6, W7 e W11 a W14 com tabelas pino a pino.
Dados técnicos
- Tipo de máquina (Dynapac): 430
- Aquecimento: A gás, com controle por PLC
- Controle: Screed Controller com rede CAN
- Opcional: Preparação para pavimentação 3D
Circuitos e folhas cobertos
- Designação de locais da mesa — folhas 1 e 2 (E1–E2)
- Planos de cabeamento 1 e 2 (E3–E4)
- Topologia CAN (E5)
- Alimentação da mesa (E6)
- Controlador da mesa — entradas e saídas SCR (E7–E9)
- Interface CAN (E10)
- Caixas de terminais e controles remotos esquerdo e direito (E11–E14)
- Controle de aquecimento (E15)
- Sensores de rotação do tamper e da vibração (E16–E17)
- Inclinação (slope) (E18)
- Ignição e controle de chama — alimentação e mesa principal (E19–E21)
- Pavimentação 3D (E22)
- Ignição e controle de chama das peças acopláveis (AP) e das extensões (EP) (E23–E26)
- Caixa de terminais KKS e chicotes W1–W14
Por que vale a pena
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Serve de base para modificações e instalação de opcionais sem improviso.
Para quem é
Pensado para técnicos de pavimentação que fazem manutenção elétrica no aquecimento a gás e no controlador de mesas Dynapac tipo 430.
Perguntas frequentes
Para qual máquina é este material?
Para Dynapac Mesa Tipo 430 a Gás com PLC. Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
